Экскаваторы Volvo EC220D 20.9-24.4 т, 167 л.с. Технические характеристики (брошюра)
Новый уровень топливной экономичности.
Режим ECO
Уникальный режим ECO компании Volvo спо-
собствует повышению общей топливной эко-
номичности на величину до 5% - и без потери
производительности в различных условиях эксплуатации. Эта
система предусматривает электронное управление гидрона-
сосом, благодаря чему оптимизируются потери давления и
поток гидравлического масла при одновременном поддержа-
нии высокого усилия выемки и крутящего момента механизма
поворота надстройки.
2
Компания Volvo с гордостью представляет модель EC220D, обладающую топливной экономич-
ностью нового поколения. Благодаря проверенной и передовой технологии этот экскаватор
обеспечивают владельцам 10-процентную экономию топлива по сравнению с предыдущими
моделями. Уникальный режим ECO, новая гидравлическая система и дизельный двигатель Volvo
D6 премиум-класса очень скоро начнут повышать Вашу прибыль за счет снижения затрат на
эксплуатацию. Экономьте топливо вместе с Volvo.
Двигатель Volvo D6
Автоматическая остановка двигателя
Совершенный дизельный двигатель Volvo D6 безупречно соче-
Предлагаемая по заказу функция останова двигателя автомати-
тается со всеми системами экскаватора. Шестицилиндровый
чески выключает двигатель для снижения расхода топлива, когда
двигатель премиум-класса отличается высокими характеристиками
машина не работает в течение определенного промежутка вре-
при низком расходе топлива. Силовой агрегат D6 предлагается в
мени (по умолчанию этот промежуток равняется пяти минутам).
двух модификациях для соответствия региональным стандартам
За минуту до автоматического останова двигателя оператор полу-
токсичности отработавших газов.
чает соответствующее предупреждение.
Дисплей расхода топлива
Рабочие режимы
Новый указатель на мониторе I-ECU отображает мгновенный рас-
Теперь уникальная система интегриро-
ход топлива, а средний расход топлива за час эксплуатации выво-
ванных рабочих режимов Volvo включает
дится в цифровом виде. Благодаря этому появляется возможность
в себя режим G4, призванный оптимизировать расход топлива и
отслеживать расход топлива на различных рабочих площадках и в
характеристики машины. Операторы могут подобрать лучший
различных сферах применения.
рабочий режим под выполняемую операцию, а на выбор предла-
гаются следующие режимы: I (холостой ход), F (режим для легких
операций), G (обычный режим), H (режим для тяжелой работы) и P
(максимальная мощность).
3
Сконструирован для повышения
производительности.
Новая современная кабина серии D модели EC220D предоставляет оператору полный контроль
над машиной, обеспечивая оптимальные условия для производительной работы. Благодаря
превосходной обзорности, удобно расположенным органам управления и заложенному в
конструкцию комфорту оператор меньше устает и работает более производительно на просторном
и безопасном рабочем месте. В кабине Volvo можно видеть лучше и работать больше.
Система климат-контроля
Монитор I-ECU
Мощная система климат-контроля Volvo, интегрированная в блок
Новый цветной жидкокристаллический монитор ото-
I-ECU, позволяет операторам задавать собственную темпера-
бражает сведения о состоянии машины, включая такие
туру. Лучшие в отрасли характеристики циркуляции воздуха и
данные, как расход топлива и предупреждения о необхо-
обдува стекол гарантируются 14-ю продуманно расположенными
димости техобслуживания. Большой наклоняемый монитор с анти-
дефлекторами, что также способствует комфорту и высокой произ-
бликовым покрытием и удобно расположенные кнопки облегчают
водительности труда оператора.
эксплуатацию машины и повышают ее производительность.
ROPS
Volvo рекомендует заказывать конструкцию защиты оператора при
опрокидывании машины (ROPS) для работы в сложных условиях.
Она обеспечивает большую степень безопасности оператора в
маловероятных случаях опрокидывания машины.
4
Закрытая кабина
Превосходный обзор и великолепное рабочее
место для оператора - вот основные составля-
ющие конструкции кабины Volvo. Экскаватор
EC220D отличается новыми дизайнерскими принципами
Volvo. Просторная, прочная и безопасная кабина имеет
тонкие стойки, большие стекла, регулируемое сиденье и удоб-
но расположенные органы управления, что в совокупности
снижает усталость оператора и повышает производитель-
ность его труда.
5
Высочайшие характеристики.
Электро-гидравлическая система
Новая электро-гидравлическая система и главный
гидрораспределитель управляются электроникой,
что позволяет им точно регулировать поток
гидравлического масла в зависимости от рабочих условий,
а также снижать внутренние потери в гидросистеме. В
результате повышается управляемость, сокращается
длительность рабочих циклов и снижается расход топлива.
6
Модель EC220D, оснащенная новой электро-гидравлической системой, обеспечивает мощность,
управляемость и универсальность в нужный момент. Где бы Вы не работали - на строительстве
дорог, в карьере, на прокладке траншей или в любой другой сфере, эта машина превзойдет все
Ваши ожидания.
Система управления навесным оборудованием
Улучшенная управляемость
Система управления навесным оборудованием (AMS), управля-
Как планировку, так и прочие совмещенные операции выполнять
емая посредством монитора I-ECU, позволяет хранить настройки
стало легче, чем раньше, благодаря интеллектуальной гидроси-
до 20 гидравлических навесных устройств. Система может запом-
стеме Volvo, отличающейся улучшенной управляемостью. При
нить значения потока, максимального давления, настройки одно-
одновременном движении и подъеме перемещение стало более
стороннего или двустороннего контура, включение/выключение и
плавным и легким, а качество планировки было повышено за счет
пропорционального управления, благодаря чему повышается
оптимизированного совместного перемещения стрелы и рукояти.
универсальность и удобство эксплуатации.
Плавающий режим стрелы
Предустановленное давление
Обеспечивает "плавание" стрелы над землей без давления на
Для облегчения эксплуатации машины данная система позволяет
цилиндры стрелы. Мощность насоса не используется для опуска-
оператору настроить давление посредством монитора I-ECU.
ния стрелы, поэтому для других функций остается больше мощ-
Заданные настройки можно сохранить в системе управления
ности, что выражается в сокращении рабочих циклов. Плавающий
навесным оборудованием (AMS).
режим стрелы облегчает управляемость при выполнении
планировки и устраняет чрезмерную ударную нагрузку при
использовании гидромолота.
7
Удобный доступ для техобслуживания.
Модель EC220D отличается увеличенным временем межсервисных интервалов, позволяя
больше производительного времени проводить на рабочей площадке. Благодаря безопасному
и удобному доступу к централизованным фильтрам и сгруппированным точкам смазки машины
Volvo, Вы будете тратить меньше времени на обслуживание машины и больше времени на
производительную работу.
Система охлаждения
Дополнительный водоотделитель
Радиатор, охладители наддувочного воздуха и гидравлического
масла сгруппированы на одном уровне - такое решение повыша-
Кроме того, дополнительный водяной сепаратор в топливной
ет эффективность их работы, снижает загрязнение сердцевин и
системе предотвращает поступление воды в двигатель, а загряз-
облегчает очистку. Доступ для обслуживания максимально
няющих веществ - в топливо. Этот узел обеспечивает улучшенное
облегчен - для этого достаточно просто открыть боковую крышку,
отделение воды и фильтрацию для повышения долговечности и
причем работать можно с уровня земли.
надежности двигателя.
Электрический шкаф
Контейнер для инструментов
В полностью герметичном электрическом шкафу собраны все
Инструменты и консистентную смазку можно хранить в просторном
предохранители и реле, а на крышке шкафа имеется схема рас-
и продуманно скомпонованном контейнере, что облегчает доступ и
положения всех указанных деталей. Конструкция Volvo обеспечи-
повышает время безотказной работы машины.
вает защиту от грязи и влаги, что повышает время бесперебойной
работы машины. Для удобства техобслуживания шкаф доступен с
уровня земли.
8
Доступ для техобслуживания
Большие сервисные крышки и капот двигателя,
который можно полностью открыть, обеспечивают
легкий доступ к требующим обслуживания узлам и
деталям. Благодаря централизованным фильтрам и сгруппи-
рованным точкам смазки плановое техобслуживание выпол-
няется быстрее, что увеличивает время безотказной работы
машины и повышает ее производительность. Долговечные
стальные площадки с накладками противоскольжения обе-
спечивают безопасность при выполнении работ в любое
время и при любых погодных условиях.
9
Повышение ценности Вашей
деятельности.
Заказчик Volvo всегда может рассчитывать на полный спектр услуг. Компания Volvo может
предложить долгосрочное сотрудничество, обеспечить Вам прибыль и предоставить полный
комплекс решений с помощью высококачественных деталей, доставляемых квалифицированными
сотрудниками. Volvo делает все, чтобы обеспечить заказчикам положительную рентабельность
инвестиций.
Комплексные решения
Компания Volvo предлагает оптимальное решение для
всего срока службы машины? Прислушиваясь к Вашим требова-
каждого заказчика. Так почему бы не позволить нам
ниям, мы можем снизить общие затраты на владение и повысить
удовлетворять все Ваши потребности на протяжении
Вашу прибыль.
Оригинальные запчасти Volvo
Сеть технического обслуживания
Внимание к деталям - вот, что является нашей отличи-
Чтобы как можно быстрее удовлетворить Ваши требо-
тельной чертой. Эта проверенная временем концеп-
вания, специалист ближайшего сервисного центра Volvo
ция является гарантированной инвестицией в будущее
может прибыть на Ваше предприятие. Благодаря боль-
Вашей машины. Запасные части подвергаются всеобъемлющим
шому количеству механиков и обширной сети сервисных станций
испытаниям и сертификации, так как каждая деталь очень важна
и дилерских центров, расположенных по всему миру, компания
в обеспечении безотказной работы и характеристик машины.
Volvo имеет возможность оказать Вам всеобъемлющую поддержку
Используя только оригинальные запчасти Volvo, можно быть уве-
с помощью своих знаний местных условий работы.
ренным в поддержании известного качества Volvo.
10
Договоры о сервисных работах
Перечень Договоров о сервисных работах варьи-
руется от предоставления профилактического
обслуживания до комплексных ремонтных работ и
различных услуг для продления времени безотказной работы
машины. Компания Volvo обладает новейшими технологиями,
с помощью которых отслеживается техническое состояние
машины и разрабатываются рекомендации для повышения
рентабельности. Договор о сервисных работах позволяет Вам
контролировать затраты на техобслуживание.
11
Новый качественный дизайн.
Двигатель D6
Дизельный двигатель Volvo D6 премиум-класса в
конструкции которого используются проверенные
и передовые технологии, повышающие его
характеристики и снижающие расход топлива.
Новый монитор I-ECU
На большой цветной
жидкокристаллический монитор
выводятся сведения о состоянии
машины, что облегчает ее эксплуатацию и
повышает производительность.
Режим ECO
Уникальный режим
ECO компании Volvo
способствует повышению
общей топливной экономичности
на величину до 5% - и без потери
производительности.
Конструкция кабины
Превосходный обзор,
безопасность, комфорт и
легкодоступные органы
управления - вот основные составляющие
конструкции кабины Volvo.
Доступ для
техобслуживания
Большие сервисные
крышки и капот двигателя
обеспечивают легкий доступ к требующим
обслуживания узлам и деталям.
Благодаря централизованным фильтрам и
сгруппированным точкам смазки плановые
Плавающий режим стрелы
проверки выполняются быстрее.
Благодаря этому режиму стрела может "плыть"
над землей, что облегчает управляемость при
выполнении операций планировки и работе
с гидромолотом.
12
Стрела и рукоять
Проверенные временем технологии
производства и конструкция Volvo
предусматривают использование
высокопрочной стали и обеспечивают
максимальную надежность и время
безотказной работы.
Новый дизайн серии D
Экскаватор EC220D отличается
новым современным дизайном,
который согласуется с дизайном
остальных машин модельного
ряда Volvo.
Электро-гидравлическая система
Новая электро-гидравлическая система и главный
гидрораспределитель управляются электроникой,
что позволяет им точно регулировать поток
гидравлического масла для повышения производительности
и эффективности работы.
Новые режимы работы
Теперь уникальная система рабочих
режимов Volvo включает в себя режим
G4, призванный оптимизировать расход
топлива и характеристики машины.
Решения для
заказчиков
Компания Volvo
предлагает
продуманные решения на
протяжении всего срока службы
Вашей машины с целью снизить
затраты на ее владение.
Гидролинии для гидромолота
и гидроножниц
Предлагаемые по заказу трубопроводы
Система управления навесным
Volvo для гидромолота/гидроножниц
оборудованием
гарантируют подачу оптимального потока
Система управления навесным оборудованием
гидравлического масла к гидравлическому
(AMS), настраиваемая с помощью монитора
навесному оборудованию.
I-ECU, позволяет хранить в памяти настройки до
20 гидравлических навесных устройств.
13
Используйте весь потенциал своего
экскаватора.
Обширный ассортимент навесного оборудования Volvo, созданный для гармоничной работы в
составе машин Volvo, способен повысить производительность экскаватора и рентабельность
Вашей деятельности. Вы сможете работать в большем количестве производственных сегментов
и выполнять разнообразные операции при одновременно сниженном расходе топлива и
сокращенной длительности рабочих циклов.
Ковши Volvo
Гидромолоты
Volvo предлагает ассортимент высококачественных ковшей,
Гидравлические молоты Volvo созданы для разрушения самых
спроектированных для работы с различными материалами. Ковши
твердых материалов. Благодаря устойчивой мощности и
Volvo отличаются уникальной конструкцией и долговечностью и
высокому усилию разрушения достигается максимальное ударное
позволяют эффективно выполнять даже самые тяжелые работы.
воздействие и долговечность оборудования. Гидромолот Volvo
можно настроить на частоту, соответствующую конкретным
условиям применения.
14
ИНТЕРФЕЙСЫ
Гидрозамки S1
Универсальный гидрозамок
Прямое крепление
Специализированный гидрозамок Volvo явля-
Для достижения полной гибкости можно
Если работа ведется только в одной
ется идеальным выбором для тех ситуаций,
использовать универсальный гидрозамок,
сфере, максимальная производительность
когда требуются высокие характеристики, а
подходящий под различное навесное обо-
достигается применением навесных устройств
также способность легко переходить от рабо-
рудование Volvo и других брендов. Гидрозамок
с прямым креплением, обеспечивающим
ты с одним навесным оборудованием к работе
позволяет применять ковши типа как "прямая",
лучшие характеристики и наименьший радиус
с другим, включая оборудование с функциями
так и "обратная" лопата.
по зубьям.
наклона и вращения. Облегченная конструк-
ция отличается небольшой высотой и надеж-
ной фиксацией навесного оборудования.
КОВШИ И ОСНАСТКА ДЛЯ РАБОТЫ С ГРУНТОМ
Ковш общего назначения
Ковш для тяжелых работ
Система зубьев Volvo
Оптимальное оборудование для выемки грунта
Данный ковш демонстрирует свои превосходные
Линейка прочных зубьев и переходников Volvo
и перегрузки рыхлого материала и материала
характеристики при выемке уплотненных матери-
включает в себя детали для всех сфер применения.
средней плотности, такого как грунт, песок и
алов, включая сыпучую скальную породу, твердую
рыхлый глинистый грунт.
глину и гравий. Его можно применять для выпол-
нения работ в карьерах и на горнодобывающих
предприятиях.
Неподвижный, для копания траншей
Наклоняемый ковш для кюветов
Изнашиваемые детали
Идеально подходит для расчистки кюветов,
Данный ковш может наклоняться на 45 градусов
Для повышения долговечности компания Volvo
планировки, профилирования, выполнения
в каждую сторону, что делает его оптимальным
предлагает сегменты, боковые и нижние накладки,
ландшафтных работ, засыпки траншей и съема
оборудованием для работы на склонах. Его можно
зубья, боковые режущие пластины и кромки с
рыхлых материалов.
применять для расчистки кюветов, планировки,
креплением на болтах.
профилирования, выполнения ландшафтных работ,
засыпки траншей и съема рыхлых материалов.
ГИДРАВЛИЧЕСКИЕ молоты
Комплект гидромолота
Долота для гидромолота
Полный комплект гидравлического молота включает
Гидравлические молоты Volvo можно использовать
все, что требуется для начала работы. В зависимости от
для работы в различных сферах. Для достижения
машины этот комплект состоит из молота, гидравлических
оптимальных характеристик в конкретной сфере
шлангов, кронштейна молота и долота.
применения необходимо выбрать для молота соот-
ветствующее долото из предлагаемой линейки.
15
ОПИСАНИЕ Volvo EC220D.
Двигатель
EC220DLR
Дизельный двигатель, отличающийся превосходными характеристиками,
Траки гусениц
2 x 49
обладает следующими конструктивными особенностями: шесть цилиндров
Шаг соединения
мм
190
(рядное расположение), рабочий объем 6 литров, форсунки высокого
Ширина башмака, с тройным
мм
800/900
давления с электронным управлением, встроенная система рециркуляции
грунтозацепом
отработавших газов* (*для некоторых рынков), турбонагнетатель с
Ширина траков, с тройным
мм
-
перепускным клапаном, воздушный охладитель наддувочного воздуха и
грунтозацепом (усиленные)
жидкостная система охлаждения.
Ширина башмака, с двойным
мм
-
Двигатель
Volvo
D6E
грунтозацепом
об/с / об/
Нижние опорные катки
2 x 8
Макс. мощность при
30 / 1 800
мин
Верхние опорные катки
2 x 2
полезная (по стандарту ISO
Гидравлическая система
кВт / л.с.
115 / 156
9249/SAE J1349)
Новая электро-гидравлическая система и новый главный гидрораспределитель
полная (по стандарту ISO 14396/
управляются электроникой, что позволяет им точно регулировать поток
кВт / л.с.
123 / 167
SAE J1995)
гидравлического масла для повышения производительности, усилия выемки и
Нм/ об/
топливной экономичности. Суммирование потоков, их распределение с учетом
Макс. крутящий момент при
730 / 1 350
мин
приоритетов системы поворота, стрелы и рукояти и регенерация потоков
Количество цилиндров
6
рукояти, стрелы и ковша обеспечивают оптимальные рабочие характеристики.
Рабочий объем
л
5.7
Система включает в себя следующие важные функции:
Диаметр цилиндра
мм
98
Суммирование потоков: объединение потоков от двух гидронасосов для
Ход поршня
мм
126
сокращения времени цикла и повышения производительности.
Приоритет стрелы: обеспечивает более быстрый подъем стрелы при погрузке
Электрическая система
или выемке на большой глубине.
Высокопроизводительная электрическая система с надежной системой
Приоритет рукояти: сокращает рабочий цикл при планировке и улучшает
защиты. Водонепроницаемые разъёмы с двойными фиксаторами
заполнение ковша при выемке.
обеспечивают надёжное соединение, не подверженное образованию
Приоритет поворотного круга: обеспечивает быстроту поворота надстройки при
коррозии. Основные реле и электромагнитные клапаны закрыты
рабочих движениях.
кожухами во избежание их повреждения. Система стандартно оснащается
Система рекуперации: предотвращает кавитацию и повышает
выключателем аккумуляторной батареи.
производительность за счет оптимизации потоков при одновременном
Данные передовой системы контроля функций машины и важные
выполнении операций.
диагностические сведения выводятся на монитор I-ECU.
Режим форсирования: увеличение усилий выемки и подъема.
Напряжение
В
24
Клапаны удержания: предотвращают дрейф навесного оборудования для
Емкость аккумуляторной
выемки.
В / Ач
2 x 12 / 150
батареи
Главный насос: 2 аксиально-поршневых гидронасоса переменного
Генератор
В / Ач
28 / 110
рабочего объема
Стартер
В / кВт
24 / 5.5
Макс. расход
л/мин
2 x 207
Система поворота надстройки
Вспомогательный насос: шестеренчатый
В поворотной системе используется аксиально-поршневой гидромотор
л/мин
с планетарным редуктором для достижения максимального поворотного
Макс. расход
1 x 18
момента. Автоматический тормоз поворотного круга и клапан подавления
Уставка предохранительного клапана
отдачи входят в стандартную комплектацию.
Контур рабочего оборудования
МПа
34.3 / 36.3
Макс. скорость поворота
об/мин
12.1
Ходовой контур
МПа
34.3
Макс. крутящий момент
кНм
76.7
Поворотный контур
МПа
27.9
Привод ходового механизма
Управляющий контур
МПа
3.9
Каждая гусеничная лента приводится автоматически переключаемым
Гидроцилиндры
двухскоростным ходовым гидромотором. Многодисковые тормоза
Моноблочная стрела
2
гусеничных лент включаются механически под действием пружины и
Диаметр цилиндра х ход поршня
ø x мм
125 x 1 235
отключатся гидравликой. Ходовые гидромоторы, тормозные механизмы
Рукоять
1
и планетарные редукторы надёжно защищены, благодаря размещению
Диаметр цилиндра х ход поршня
ø x мм
135 x 1 540
внутри рамы.
Ковш
1
Макс. ходовая скорость (низкая
км/ч
3.5 / 5.5
Диаметр цилиндра х ход поршня
ø x мм
120 x 1 065
/ высокая)
Ковш для увеличенного вылета
1
Макс. тяговое усилие
кН
183
Диаметр цилиндра х ход поршня
ø x мм
100 x 865
Преодолеваемый уклон
°
35
Заправочные ёмкости
Ходовая тележка
Топливный бак
л
375
Основу ходовой тележки составляет прочная Х-образная рама. Смазанные
Гидросистема, общий объём
л
295
и герметичные гусеничные ленты входят в стандартное оснащение.
EC220D
Гидробак
л
140
Система смазки двигателя
л
25
Траки гусениц
2 x 46
Система охлаждения двигателя
л
32
Шаг соединения
мм
190
Ширина башмака, с тройным
Редуктор поворотного круга
л
8.6
мм
600/700/800/900
Редуктор ходового механизма
л
2 x 5.8
грунтозацепом
Ширина траков, с тройным
Закрытая кабина
мм
600
Широкая дверь обеспечивает удобный доступ в кабину. Для снижения
грунтозацепом (усиленные)
уровня вибрации и ударных нагрузок кабина устанавливается на
Ширина башмака, с двойным
мм
-
гидравлические опоры. Такое решение в сочетании со звукопоглощающей
грунтозацепом
облицовкой снижает уровень шума. Кабина обеспечивает превосходный
Нижние опорные катки
2 x 7
круговой обзор. Переднее ветровое стекло легко сдвигается под потолок, а
Верхние опорные катки
2 x 2
нижнее - снимается и хранится внутри двери.
EC220DL
Встроенная система кондиционирования и отопления:
Траки гусениц
2 x 49
Вентилятор с автоматическим управлением подает в кабину
Шаг соединения
мм
190
отфильтрованный воздух, создавая в ней избыточное давление. Воздух
Ширина башмака, с тройным
распределяется по кабине с помощью 14 дефлекторов.
мм
500/600/700/800/900
грунтозацепом
Эргономичное сидение оператора: Сиденье оператора и панель управления
Ширина траков, с тройным
с джойстиками регулируются независимо друг от друга. Комфортную и
мм
600
грунтозацепом (усиленные)
безопасную работу оператора обеспечивает сиденье с возможностью
Ширина башмака, с двойным
установки в 9 положений и ремнем безопасности.
мм
700
грунтозацепом
Уровень шума
Нижние опорные катки
2 x 8
Уровень шума в кабине, измеренный по ISO 6396
Верхние опорные катки
2 x 2
LpA (стандартный / тропический)
дБ(A)
70 / 70
Уровень шума вокруг машины, измеренный по ISO 6395 и Директиве
по шумам Евросоюза (2000/14/EC) и 474-1:2006 +A1:2009
LwA (стандартный / тропический)
дБ(A)
103 / 105
16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
РУКОВОДСТВО ПО ВЫБОРУ КОВША
EC220D
EC220DL
Рабочая
Вместимость
Масса
Зубьев
Стрела 5,7 м
Тип ковша
ширина
Траки 600 мм, противовес 4200 кг
L
мм
кг
ЕА
2,0 м
2,5 м
2,9 м
3,5 м
2,0 м
2,5 м
2,9 м
3,5 м
480
600
638
3
C
C
C
C
C
C
C
C
920
1 050
834
4
C
C
C
C
C
C
C
C
Общего
970
1 100
857
4
C
C
C
C
C
C
C
C
Ковши
назначения
1 090
1 200
923
5
C
C
C
B
C
C
C
C
прямой
1 270
1 350
1 010
5
C
B
B
A
C
C
C
B
установки
1 440
1 500
1 100
6
B
B
A
X
C
B
B
A
920
1 050
898
4
D
D
D
D
D
D
D
D
Усиленный
1 090
1 200
983
5
D
D
C
B
D
D
D
C
вариант
1 270
1 350
1 066
5
C
B
B
A
D
D
C
B
Проконсультируйтесь с представителем местного дилера Volvo по поводу оптимального выбора ковшей и навесного оборудования в зависимости от характера работ.
Рекомендации приведены исключительно для справки на основании типичных условий эксплуатации.
Вместимость ковшей дана по ISO 7451 при заполнении с шапкой с уклоном 1:1.
X : не рекомендуется
Макс. плотность материалов
A
1200~1300 кг/м3
Уголь, селитра, сланцевая глина
B
1400~1600 кг/м3
Влажная почва и глина, известняк, песчаник
C
1700~1800 кг/м3
Гранит, влажный песок, тщательно раздробленная скальная порода
D
1900 кг/м3 ~
Влажный грунт, железная руда
ВЕС КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ МАШИНЫ И ДАВЛЕНИЕ НА ГРУНТ
Стрела 5,7 м, рукоять 2,9 м, ковш 770 кг (920 л),
Стрела 5,7 м, рукоять 2,9 м, ковш 770 кг (920 л),
EC220D
противовес 3700 кг
противовес 4200 кг
Ширина
Эксплуатационная
Давление на
Габаритная
Ширина
Эксплуатационная
Давление на
Габаритная
Наименование
башмака
масса
грунт
ширина
башмака
масса
грунт
ширина
мм
кг
кПа
мм
мм
кг
кПа
мм
600
21 000
47.1
2 800
600
21 500
48.0
2 800
HD 600
21 160
47.1
2 800
HD 600
21 660
48.0
2 800
Тройные
700
21 430
41.2
2 900
700
21 930
42.2
2 900
грунтозацепы
800
21 700
36.3
3 000
800
22 200
37.3
3 000
900
21 980
32.4
3 100
900
22 480
33.3
3 100
Стрела 5,7 м, рукоять 2,9 м, ковш 890 кг (1000 л),
Стрела 5,7 м, рукоять 2,9 м, ковш 890 кг (1000 л),
EC220DL
противовес 3700 кг
противовес 4200 кг
Ширина
Эксплуатационная
Давление на
Габаритная
Ширина
Эксплуатационная
Давление на
Габаритная
Наименование
башмака
масса
грунт
ширина
башмака
масса
грунт
ширина
мм
кг
кПа
мм
мм
кг
кПа
мм
500
21 130
53.0
2 890
500
21 630
53.9
2 890
600
21 390
44.1
2 990
600
21 890
45.1
2 990
Тройные
HD 600
21 650
45.1
2 990
HD 600
22 150
46.1
2 990
грунтозацепы
700
21 940
39.2
3 090
700
22 440
40.2
3 090
800
22 220
34.3
3 190
800
22 720
35.3
3 190
900
22 520
31.4
3 290
900
23 020
31.4
3 290
Двойные
700
22 220
39.2
3 090
700
22 720
40.2
3 090
грунтозацепы
Стрела 8,85 м, рукоять 6,25 м, ковш 460 кг (520 л),
EC220DLR
противовес 4900 кг
Ширина
Эксплуатационная
Давление на
Габаритная
Наименование
башмака
масса
грунт
ширина
мм
кг
кПа
мм
Тройные
800
23 710
37.3
3 190
грунтозацепы
900
23 990
33.3
3 290
17
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

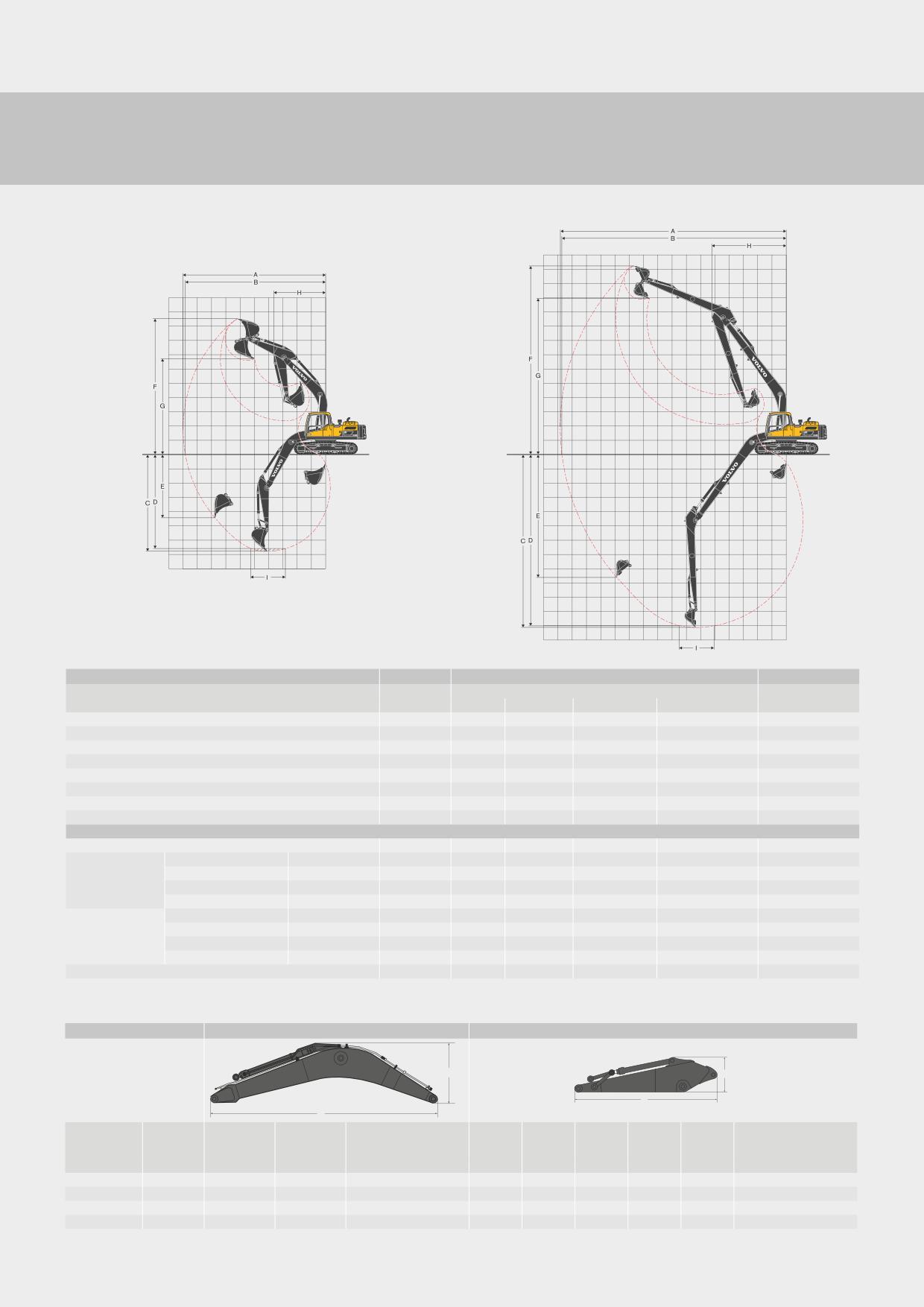

РАБОЧИЕ ЗОНЫ
Наименование
Единицы
EC220D и EC220DL
EC220DLR
Стрела
м
5.7
8.85
Рукоять
м
2.0
2.5
2.9
3.5
6.25
A Макс. вылет при выемке
мм
9 090
9 550
9 930
10 390
15 800
B Макс. вылет при выемке на уровне грунта
мм
8 910
9 380
9 770
10 240
15 700
C Макс. глубина выемки
мм
5 830
6 330
6 730
7 330
12 100
D Макс. глубина выемки (I = 2440 мм)
мм
5 560
6 100
6 540
7 130
12 000
E Макс. глубина выемки с вертикальной стенкой
мм
4 880
5 620
6 090
6 470
11 290
F Макс. высота резания
мм
8 940
9 220
9 460
9 460
13 300
G Макс. высота выгрузки
мм
6 190
6 430
6 650
6 700
10 950
H Мин. передний радиус поворота
мм
3 790
3 670
3 640
3 660
5 200
Усилия выемки с ковшом прямой установки
Радиус поворота ковша
мм
1 470
1 470
1 470
1 470
1 250
Стандарт
SAE J1179
кН
151
130
130
130
68
Усилие отрыва
Форсирование
SAE J1179
кН
160
137
137
137
-
ковша
Стандарт
ISO 6015
кН
168
145
145
145
77
Форсирование
ISO 6015
кН
178
153
153
153
-
Стандарт
SAE J1179
кН
146
119
102
93
44
Усилие резания
Форсирование
SAE J1179
кН
155
125
108
98
-
рукояти
Стандарт
ISO 6015
кН
150
122
105
95
45
Форсирование
ISO 6015
кН
159
129
111
100
-
Угол поворота ковша
°
175
175
175
175
178

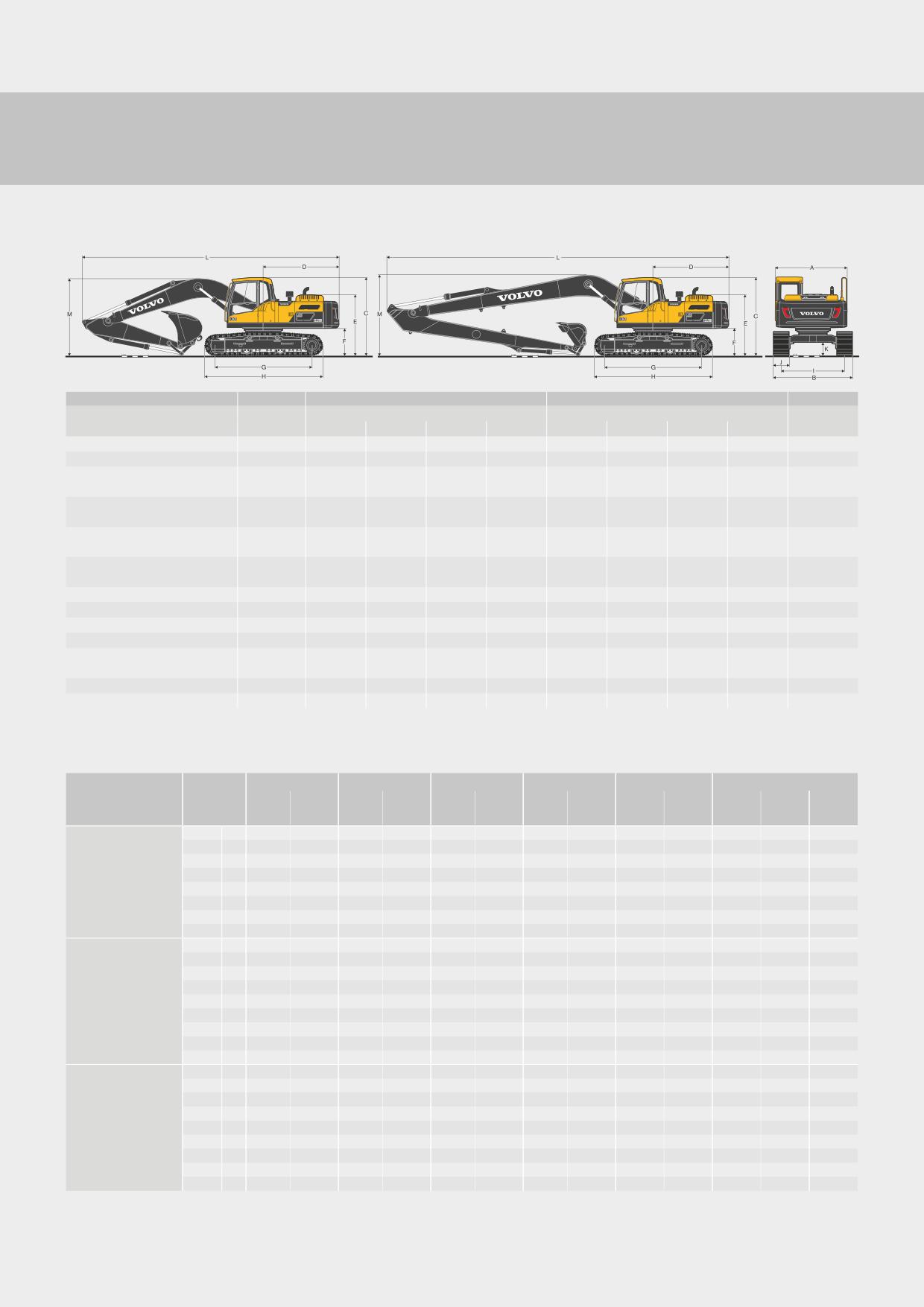

ГАБАРИТНЫЕ РАЗМЕРЫ
EC220D
Стрела
Рукоять
B
B
A
A
Увеличенного
Увеличенного
Наименова-
Единицы
HD
HD
вылета
вылета
ние
м
5.7
5.7
8.85
2.0
2.5
2.9
2.9
3.5
6.25
Длина (А)
мм
5 910
5 910
9 060
3 065
3 525
3 910
3 910
4 540
7 330
Высота (В)
мм
1 585
1 585
1 460
980
860
860
860
855
945
Ширина
мм
670
670
670
440
440
440
440
440
385
Масса
кг
1 995
2 135
2 510
1 091
1 129
1 121
1 176
1 226
1 309
Стрела включает в себя цилиндр, трубопроводы и палец ковша (кроме цилиндра стрелы) / Рукоять включает в себя цилиндры, рычаги и палец ковша
18
ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование
Единицы
EC220D
EC220DL
EC220DLR
Стрела
м
5.7
5.7
8.85
Рукоять
м
2.0
2.5
2.9
3.5
2.0
2.5
2.9
3.5
6.25
A Ширина надстройки
мм
2 700
2 700
2 700
2 700
2 700
2 700
2 700
2 700
2 700
B Габаритная ширина
мм
2 800
2 800
2 800
2 800
2 990
2 990
2 990
2 990
3 190
Высота по крыше
C
мм
2 930
2 930
2 930
2 930
2 930
2 930
2 930
2 930
2 930
кабины
Радиус поворота задней
D
мм
2 850
2 850
2 850
2 850
2 850
2 850
2 850
2 850
2 850
части надстройки
Габаритная высота по
E
мм
2 315
2 315
2 315
2 315
2 315
2 315
2 315
2 315
2 315
капоту двигателя
Дорожный просвет по
F
мм
1 025
1 025
1 025
1 025
1 025
1 025
1 025
1 025
1 050
противовесу*
G Длина опрокидывателя
мм
3 370
3 370
3 370
3 370
3 660
3 660
3 660
3 660
3 660
H Длина гусеницы
мм
4 160
4 160
4 160
4 160
4 460
4 460
4 460
4 460
4 460
I
Ширина колеи
мм
2 200
2 200
2 200
2 200
2 390
2 390
2 390
2 390
2 390
J
Ширина башмака
мм
600
600
600
600
600
600
600
600
800
Минимальный
K
мм
460
460
460
460
460
460
460
460
460
дорожный просвет*
L Габаритная длина
мм
9 795
9 745
9 690
9 720
9 795
9 745
9 690
9 720
12 880
M Высота по стреле
мм
3 100
3 080
2 940
3 260
3 100
3 080
2 940
3 260
3 055
* Без грунтозацепов
ГРУЗОПОДЪЕМНОСТЬ EC220D
Грузоподъемность на конце рукояти без ковша.
Грузоподъемность экскаватора, оснащенного ковшом, равна приведенной величине за вычетом массы самого ковша прямой установки или ковша с гидрозамком.
1.5 м
3,0 м
4.5 м
6,0 м
7.5 м
Макс. вылет
Точка
подъема
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
мм
Стрела
5,7 м
7.5 м
кг
*6 280
6 230
4 933
Рукоять
2,0 м
6,0 м
кг
*6 030
4 490
*6 080
4 120
6 305
Ширина
600мм
4.5 м
кг
*7 680
6 770
*6 430
4 350
5 100
3 310
7 102
Противовес
3700 кг
3,0 м
кг
*9 670
6 190
6 470
4 120
4 580
2 940
4 560
2 930
7 516
1.5 м
кг
6 230
3 910
4 490
2 860
4 390
2 800
7 611
0 м
кг
9 510
5 640
6 100
3 790
4 530
2 870
7 399
-1.5 м
кг
9 530
5 670
6 090
3 780
5 050
3 190
6 852
-3,0 м
кг
*13 360
11 220
9 710
5 810
6 440
4 030
5 872
Стрела
5,7 м
7.5 м
кг
*5 650
5 110
5 627
Рукоять
2,5 м
6,0 м
кг
*5 480
4 610
5 560
3 650
6 857
Ширина
600мм
4.5 м
кг
*6 970
6 950
*5 990
4 440
4 730
3 080
4 630
3 010
7 596
Противовес
3700 кг
3,0 м
кг
*8 970
6 360
6 550
4 190
4 630
2 990
4 190
2 700
7 983
1.5 м
кг
9 770
5 870
6 280
3 950
4 510
2 880
4 040
2 580
8 073
0 м
кг
9 510
5 640
6 110
3 800
4 430
2 800
4 140
2 620
7 874
-1.5 м
кг
*10 860
10 790
9 470
5 610
6 050
3 750
4 540
2 870
7 362
-3,0 м
кг
*14 650
11 000
9 600
5 720
6 140
3 830
5 540
3 480
6 463
-4.5 м
кг
*11 300
*11 300
*8 070
6 010
*7 100
5 250
4 961
Стрела
5,7 м
7.5 м
кг
*5 130
4 670
*4 910
4 430
6 174
Рукоять
2,9 м
6,0 м
кг
*5 030
4 670
*4 570
3 290
7 311
Ширина
600мм
4.5 м
кг
*5 600
4 490
4 770
3 110
4 260
2 760
8 006
Противовес
3700 кг
3,0 м
кг
*8 350
6 470
*6 510
4 230
4 640
3 000
3 890
2 490
8 375
1.5 м
кг
9 850
5 920
6 300
3 970
4 500
2 870
3 750
2 380
8 460
0 м
кг
*5 420
*5 420
9 500
5 630
6 090
3 780
4 400
2 770
3 830
2 410
8 270
-1.5 м
кг
*6 260
*6 260
*10 320
*10 320
9 410
5 550
6 010
3 700
4 370
2 740
4 150
2 610
7 786
-3,0 м
кг
*11 380
*11 380
*15 460
10 810
9 490
5 620
6 050
3 740
4 930
3 100
6 943
-4.5 м
кг
*12 560
11 210
*8 920
5 850
*6 820
4 350
5 577
Примечания: 1. Работа в режиме "Fine Mode-F" (режим форсирования) для повышения усилия подъема. 2. Указанные выше величины грузоподъемности
соответствуют стандартам грузоподъемности гидравлических экскаваторов SAE J1097 и ISO 10567. 3. Величины номинальной грузоподъемности
не превышают 87% от гидравлической грузоподъемности или 75% от опрокидывающей нагрузки. 4. Величины номинальной грузоподъемности,
отмеченные знаком "*", ограничены гидравлической грузоподъемностью, а не опрокидывающей нагрузкой.
19
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
ГРУЗОПОДЪЕМНОСТЬ EC220DL
Грузоподъемность на конце рукояти без ковша.
Грузоподъемность экскаватора, оснащенного ковшом, равна приведенной величине за вычетом массы самого ковша прямой установки или ковша
с гидрозамком.
1.5 м
3,0 м
4.5 м
6,0 м
7.5 м
Макс. вылет
Точка
подъема
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
мм
Стрела
5,7 м
7.5 м
кг
*6 280
*6 280
4 933
Рукоять
2,0 м
6,0 м
кг
*6 030
4 980
*6 080
4 570
6 305
Ширина
600мм
4.5 м
кг
*7 680
7 550
*6 430
4 840
5 770
3 680
7 102
Противовес
3700 кг
3,0 м
кг
*9 670
6 950
*7 240
4 600
5 190
3 290
5 170
3 280
7 516
1.5 м
кг
7 120
4 390
5 090
3 210
4 980
3 140
7 611
0 м
кг
11 060
6 400
6 980
4 270
5 140
3 220
7 399
-1.5 м
кг
11 090
6 420
6 970
4 260
5 750
3 580
6 852
-3,0 м
кг
*13 360
12 940
*9 930
6 570
7 360
4 530
5 872
Стрела
5,7 м
7.5 м
кг
*5 650
*5 650
5 627
Рукоять
2,5 м
6,0 м
кг
*5 480
5 100
*5 570
4 050
6 857
Ширина
600мм
4.5 м
кг
*6 970
*6 970
*5 990
4 930
5 340
3 430
5 230
3 350
7 596
Противовес
3700 кг
3,0 м
кг
*8 970
7 130
*6 870
4 680
5 240
3 330
4 740
3 010
7 983
1.5 м
кг
*10 710
6 620
7 170
4 430
5 120
3 220
4 580
2 890
8 073
0 м
кг
11 070
6 400
6 990
4 270
5 030
3 150
4 700
2 940
7 874
-1.5 м
кг
*10 860
*10 860
11 030
6 370
6 930
4 230
5 160
3 220
7 362
-3,0 м
кг
*14 650
12 710
*10 490
6 470
7 020
4 300
6 310
3 910
6 463
-4.5 м
кг
*11 300
*11 300
*8 070
6 770
*7 100
5 900
4 961
Стрела
5,7 м
7.5 м
кг
*5 130
*5 130
*4 910
4 900
6 174
Рукоять
2,9 м
6,0 м
кг
*5 030
*5 030
*4 570
3 660
7 311
Ширина
600мм
4.5 м
кг
*5 600
4 980
*5 290
3 460
*4 510
3 080
8 006
Противовес
3700 кг
3,0 м
кг
*8 350
7 250
*6 510
4 710
5 250
3 340
4 400
2 790
8 375
1.5 м
кг
*10 250
6 690
7 190
4 450
5 110
3 220
4 250
2 680
8 460
0 м
кг
*5 420
*5 420
11 060
6 380
6 980
4 260
5 010
3 120
4 350
2 720
8 270
-1.5 м
кг
*6 260
*6 260
*10 320
*10 320
10 970
6 300
6 890
4 180
4 970
3 090
4 720
2 940
7 786
-3,0 м
кг
*11 380
*11 380
*15 460
12 510
*10 790
6 370
6 930
4 220
5 620
3 490
6 943
-4.5 м
кг
*12 560
*12 560
*8 920
6 610
*6 820
4 890
5 577
Стрела
5,7 м
7.5 м
кг
*4 270
*4 270
6 792
Рукоять
3,5 м
6,0 м
кг
*4 620
3 610
*4 060
3 330
7 837
Ширина
600мм
4.5 м
кг
*5 030
*5 030
*4 830
3 540
*4 050
2 850
8 488
Противовес
3700 кг
3,0 м
кг
*11 320
*11 320
*7 440
*7 440
*6 000
4 820
*5 300
3 410
4 080
2 590
8 836
1.5 м
кг
*9 530
6 860
*7 060
4 520
5 160
3 250
3 950
2 490
8 917
0 м
кг
*7 100
*7 100
*10 930
6 450
7 020
4 290
5 020
3 130
4 010
2 510
8 738
-1.5 м
кг
*6 270
*6 270
*10 380
*10 380
10 950
6 290
6 880
4 170
4 950
3 060
4 300
2 680
8 281
-3,0 м
кг
*10 200
*10 200
*15 300
12 310
10 960
6 300
6 870
4 160
4 980
3 090
7 496
-4.5 м
кг
*15 240
*15 240
*14 190
12 660
*9 870
6 460
7 010
4 290
6 600
4 060
6 255
Стрела
5,7 м
7.5 м
кг
*6 280
*6 280
4 933
Рукоять
2,0 м
6,0 м
кг
*6 030
5 280
*6 080
4 850
6 305
Ширина
600мм
4.5 м
кг
*7 680
*7 680
*6 430
5 140
6 070
3 930
7 102
Противовес
4200 кг
3,0 м
кг
*9 670
7 390
*7 240
4 910
5 470
3 520
5 460
3 510
7 516
1.5 м
кг
7 510
4 690
5 380
3 430
5 270
3 360
7 611
0 м
кг
*11 580
6 840
7 370
4 570
5 430
3 450
7 399
-1.5 м
кг
*11 190
6 860
7 360
4 560
6 080
3 840
6 852
-3,0 м
кг
*13 360
*13 360
*9 930
7 010
*7 360
4 830
5 872
Стрела
5,7 м
7.5 м
кг
*5 650
*5 650
5 627
Рукоять
2,5 м
6,0 м
кг
*5 480
5 400
*5 570
4 300
6 857
Ширина
600мм
4.5 м
кг
*6 970
*6 970
*5 990
5 230
5 630
3 660
5 510
3 580
7 596
Противовес
4200 кг
3,0 м
кг
*8 970
7 570
*6 870
4 980
5 530
3 560
5 000
3 230
7 983
1.5 м
кг
*10 710
7 070
7 560
4 730
5 400
3 450
4 840
3 100
8 073
0 м
кг
*11 490
6 840
7 380
4 580
5 320
3 370
4 960
3 160
7 874
-1.5 м
кг
*10 860
*10 860
*11 400
6 810
7 320
4 530
5 460
3 460
7 362
-3,0 м
кг
*14 650
13 540
*10 490
6 910
7 410
4 600
6 660
4 190
6 463
-4.5 м
кг
*11 300
*11 300
*8 070
7 210
*7 100
6 290
4 961
Стрела
5,7 м
7.5 м
кг
*5 130
*5 130
*4 910
*4 910
6 174
Рукоять
2,9 м
6,0 м
кг
*5 030
*5 030
*4 570
3 900
7 311
Ширина
600мм
4.5 м
кг
*5 600
5 280
*5 290
3 690
*4 510
3 290
8 006
Противовес
4200 кг
3,0 м
кг
*8 350
7 690
*6 510
5 010
5 540
3 570
*4 630
2 990
8 375
1.5 м
кг
*10 250
7 130
*7 470
4 750
5 400
3 440
4 500
2 870
8 460
0 м
кг
*5 420
*5 420
*11 290
6 830
7 360
4 560
5 290
3 350
4 600
2 920
8 270
-1.5 м
кг
*6 260
*6 260
*10 320
*10 320
*11 450
6 740
7 280
4 480
5 260
3 310
5 000
3 160
7 786
-3,0 м
кг
*11 380
*11 380
*15 460
13 330
*10 790
6 820
7 320
4 520
5 940
3 740
6 943
-4.5 м
кг
*12 560
*12560
*8920
7 050
*6 820
5 220
5 577
Стрела
5,7 м
7.5 м
кг
*4 270
*4 270
6 792
Рукоять
3,5 м
6,0 м
кг
*4 620
3 840
*4 060
3 550
7 837
Ширина
600мм
4.5 м
кг
*5 030
*5 030
*4 830
3 770
*4 050
3 040
8 488
Противовес
4200 кг
3,0 м
кг
*11 320
*11 320
*7 440
*7 440
*6 000
5 120
*5 300
3 630
*4 180
2 780
8 836
1.5 м
кг
*9 530
7 300
*7 060
4 820
5 440
3 480
4 180
2 670
8 917
0 м
кг
*7 100
*7 100
*10 930
6 890
7 410
4 600
5 310
3 360
4 240
2 700
8 738
-1.5 м
кг
*6 270
*6 270
*10 380
*10 380
*11 450
6 730
7 270
4 470
5 230
3 290
4 550
2 880
8 281
-3,0 м
кг
*10 200
*10 200
*15 300
13 140
*11 160
6 740
7 260
4 460
5 260
3 320
7 496
-4.5 м
кг
*15 240
*15 240
*14 190
13 480
*9870
6 900
*7140
4 590
*6 710
4 350
6 255
Примечания: 1. Работа в режиме "Fine Mode-F" (режим форсирования) для повышения усилия подъема. 2. Указанные выше величины грузоподъемности
соответствуют стандартам грузоподъемности гидравлических экскаваторов SAE J1097 и ISO 10567. 3. Величины номинальной
грузоподъемности не превышают 87% от гидравлической грузоподъемности или 75% от опрокидывающей нагрузки. 4. Величины номинальной
грузоподъемности, отмеченные знаком "*", ограничены гидравлической грузоподъемностью, а не опрокидывающей нагрузкой.
20
ГРУЗОПОДЪЕМНОСТЬ EC220DL
Грузоподъемность на конце рукояти без ковша.
Грузоподъемность экскаватора, оснащенного ковшом, равна приведенной величине за вычетом массы самого ковша прямой установки или ковша
с гидрозамком.
1.5 м
3,0 м
4.5 м
6,0 м
7.5 м
Макс. вылет
Точка
подъема
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
мм
Стрела
5,7 м
7.5 м
кг
*6 280
*6 280
4 933
Рукоять
2,0 м
6,0 м
кг
*6 030
5 090
*6 080
4 670
6 305
Ширина
800мм
4.5 м
кг
*7 680
*7 680
*6 430
4 950
5 910
3 780
7 102
Противовес
3700 кг
3,0 м
кг
*9 670
7 120
*7 240
4 720
5 320
3 380
5 310
3 360
7 516
1.5 м
кг
7 300
4 500
5 230
3 290
5 120
3 220
7 611
0 м
кг
11 350
6 560
7 160
4 380
5 280
3 300
7 399
-1.5 м
кг
*11 190
6 590
7 150
4 370
5 910
3 680
6 852
-3,0 м
кг
*13 360
13 250
*9 930
6 740
*7 360
4 640
5 872
Стрела
5,7 м
7.5 м
кг
*5 650
*5 650
5 627
Рукоять
2,5 м
6,0 м
кг
*5 480
5 210
*5 570
4 140
6 857
Ширина
800мм
4.5 м
кг
*6 970
*6 970
*5 990
5 040
5 480
3 510
5 360
3 440
7 596
Противовес
3700 кг
3,0 м
кг
*8 970
7 290
*6 870
4 790
5 370
3 420
4 870
3 090
7 983
1.5 м
кг
*10 710
6 790
7 350
4 550
5 250
3 310
4 700
2 970
8 073
0 м
кг
11 360
6 560
7 170
4 390
5 170
3 230
4 820
3 030
7 874
-1.5 м
кг
*10 860
*10 860
11 320
6 530
7 120
4 340
5 300
3 310
7 362
-3,0 м
кг
*14 650
13 020
*10 490
6 640
7 200
4 420
6 480
4 020
6 463
-4.5 м
кг
*11 300
*11 300
*8 070
6 940
*7 100
6 050
4 961
Стрела
5,7 м
7.5 м
кг
*5 130
*5 130
*4 910
*4 910
6 174
Рукоять
2,9 м
6,0 м
кг
*5 030
*5 030
*4 570
3 750
7 311
Ширина
800мм
4.5 м
кг
*5 600
5 100
*5 290
3 550
*4 510
3 160
8 006
Противовес
3700 кг
3,0 м
кг
*8 350
7 410
*6 510
4 830
5 390
3 430
4 520
2 860
8 375
1.5 м
кг
*10 250
6 850
7 370
4 560
5 250
3 300
4 370
2 750
8 460
0 м
кг
*5 420
*5 420
*11 290
6 550
7 160
4 370
5 140
3 200
4 460
2 790
8 270
-1.5 м
кг
*6 260
*6 260
*10 320
*10 320
11 250
6 470
7 070
4 290
5 110
3 170
4 850
3 020
7 786
-3,0 м
кг
*11 380
*11 380
*15 460
12 820
*10 790
6 540
7 110
4 330
5 770
3 580
6 943
-4.5 м
кг
*12 560
*12 560
*8 920
6 780
*6 820
5 010
5 577
Стрела
5,7 м
7.5 м
кг
*4 270
*4 270
6 792
Рукоять
3,5 м
6,0 м
кг
*4 620
3 700
*4 060
3 410
7 837
Ширина
800мм
4.5 м
кг
*5 030
*5 030
*4 830
3 630
*4 050
2 920
8 488
Противовес
3700 кг
3,0 м
кг
*11 320
*11 320
*7 440
*7 440
*6 000
4 930
*5 300
3 490
*4 180
2 660
8 836
1.5 м
кг
*9 530
7 020
*7 060
4 640
5 290
3 340
4 060
2 560
8 917
0 м
кг
*7 100
*7 100
*10 930
6 620
7 200
4 410
5 160
3 220
4 120
2 580
8 738
-1.5 м
кг
*6 270
*6 270
*10 380
*10 380
11 240
6 460
7 060
4 290
5 080
3 150
4 420
2 750
8 281
-3,0 м
кг
*10 200
*10 200
*15 300
12 630
*11 160
6 470
7 050
4 270
5 110
3 180
7 496
-4.5 м
кг
*15 240
*15 240
*14 190
12 970
*9 870
6 630
*7 140
4 400
*6 710
4 170
6 255
Примечания: 1. Работа в режиме "Fine Mode-F" (режим форсирования) для повышения усилия подъема. 2. Указанные выше величины грузоподъемности
соответствуют стандартам грузоподъемности гидравлических экскаваторов SAE J1097 и ISO 10567. 3. Величины номинальной
грузоподъемности не превышают 87% от гидравлической грузоподъемности или 75% от опрокидывающей нагрузки. 4. Величины номинальной
грузоподъемности, отмеченные знаком "*", ограничены гидравлической грузоподъемностью, а не опрокидывающей нагрузкой.
ГРУЗОПОДЪЕМНОСТЬ EC220DLR
Грузоподъемность на конце рукояти без ковша.
Грузоподъемность экскаватора, оснащенного ковшом, равна приведенной величине за вычетом массы самого ковша прямой установки или ковша с
гидрозамком.
6,0 м
7.5 м
9.0 м
10,5 м
12,0 м
13,5 м
Точка
подъема
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
Вдоль
Поперек
мм
Стрела
8,85 м
12,0 м
кг
*880
*880
10 291
Рукоять
6,25 м
10,5 м
кг
*810
*810
11 610
Ширина
800мм
9.0 м
кг
*1 500
*1 500
*760
*760
12 612
Противовес
4900 кг
7.5 м
кг
*2 160
*2 160
*2 140
1 910
*740
*740
13 370
6,0 м
кг
*2 330
*2 330
*2 270
1 860
*1 370
*1 370
*740
*740
13 923
4.5 м
кг
*2 750
*2 750
*2 550
2 300
*2 410
1 780
*1 880
1 370
*750
*750
14 297
3,0 м
кг
*4 530
*4 530
*3 660
*3 660
*3 140
2 800
*2 810
2 160
*2 580
1 680
2 240
1 320
*790
*790
14 504
1.5 м
кг
*5 520
4 620
*4 270
3 390
*3 540
2 580
*3 080
2 010
2 660
1 590
2 180
1 260
*830
*830
14 553
0 м
кг
*6 310
4 180
*4 800
3 100
*3 910
2 390
3 150
1 880
2 560
1 500
2 120
1 210
*900
*900
14 445
-1.5 м
кг
*6 820
3 910
4 940
2 890
3 810
2 240
3 040
1 780
2 490
1 430
2 080
1 160
*1 000
*1 000
14 175
-3,0 м
кг
6 680
3 780
4 800
2 770
3 700
2 140
2 970
1 710
2 440
1 380
*1730
1 140
*1 130
1 110
13 736
-4.5 м
кг
6 640
3 750
4 750
2 720
3 650
2 100
2 930
1 670
2 430
1 370
*1 320
1 210
13 109
-6.0 м
кг
6 690
3 790
4 760
2 730
3 660
2 100
2 940
1 680
2 460
1 400
*1 620
1 360
12 265
-7,5 м
кг
*6 450
3 900
4 840
2 810
3 720
2 160
3 010
1 750
*2 120
1 620
11 154
-9,0 м
кг
*5 680
4 080
*4 520
2 950
*3 590
2 290
*3 170
2 090
9 684
-10,5 м
кг
*4 360
*4 360
*3 310
3 210
*3 210
3 130
7 643
Примечания: 1. Работа в режиме "Fine Mode-F" (режим форсирования) для повышения усилия подъема. 2. Указанные выше величины грузоподъемности
соответствуют стандартам грузоподъемности гидравлических экскаваторов SAE J1097 и ISO 10567. 3. Величины номинальной
грузоподъемности не превышают 87% от гидравлической грузоподъемности или 75% от опрокидывающей нагрузки. 4. Величины номинальной
грузоподъемности, отмеченные знаком "*", ограничены гидравлической грузоподъемностью, а не опрокидывающей нагрузкой.
21
ОБОРУДОВАНИЕ.
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Двигатель
Рычаг блокировки управления
4-тактный дизельный двигатель жидкостного охлаждения с
Всепогодная звукоизолированная кабина, в комплект
турбонаддувом, системой прямого впрыска и охладителем
которой входят:
нагнетаемого воздуха.
Подстаканники
Воздушный фильтр с индикатором засорения
Замки дверей
Подогреватель впускаемого воздуха
Тонированные стекла
Циклонный фильтр предварительной очистки
Напольный коврик
Топливный фильтр с водоотделителем
Звуковой сигнал
Генератор 80 А
Просторный вещевой отсек
Электрическая/электронная система управления
Верхняя часть ветрового стекла, сдвигаемая под крышу
Система Contronics
Снимаемая нижняя часть ветрового стекла
Усовершенствованная система управления
Ремень безопасности
режимами работы
Безопасное стекло
Система самодиагностики
Стеклоочиститель с прерывистым режимом работы
Система Caretrack и 3-летняя подписка на нее
Мастер-ключ
Индикация состояния машины
Козырьки от солнца (спереди, на крыше, сзади)
Контроль мощности по оборотам двигателя
Ходовая тележка
Автоматическая система холостого хода
Нижний кожух
Мгновенное форсирование
Гидронатяжители гусениц
Безопасный останов/пуск двигателя
Гусеничные цепи с уплотнителями и смазкой
Регулируемый цветной ЖК-монитор
Защитные ограждения гусениц
Главный выключатель электросети
Землеройное оборудование
Блокировка перезапуска двигателя
Рычажное соединение
Мощные галогенные фары:
- на раме, 2 шт.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
- на стреле, 2 шт.
Двигатель
Аккумуляторные батареи, 2 х 12 В / 150 А-ч
Подогреватель двигателя: 120 В, 240 В
Стартер, 24 В / 5,5 кВт
Масляный фильтр предварительной очистки
Гидравлическая система
Дизельный подогреватель охлаждающей жидкости, 5 кВт
Автоматическая гидросистема с:
Водоотделитель с подогревателем
Суммирование потоков
Автоматическая остановка двигателя
Приоритет стрелы
Топливозаправочный насос: 35 л/мин, 50 л/мин с
Приоритет рукояти
автоотключением
Приоритет поворотного круга
Электрооборудование
Режим ЕСО по технологии топливной экономичности
Дополнительные фары рабочего освещения:
Клапаны регенерации потоков стрелы, рукояти и ковша
- на кабине, 3 шт. (2 спереди и 1 сзади)
Клапан подавления отдачи поворотного круга
- на противовесе, 1 шт.
Клапаны удержания стрелы и рукояти
Звуковой сигнал хода
Многоступенчатая система фильтрации
Противоугонная система
Демпферы гидроцилиндров
Вращающийся проблесковый маячок
Грязезащитные уплотнения гидроцилиндров
Гидравлическая система
Клапан вспомогательной гидравлики
Клапан защиты при разрыве шлангов: стрела и рукоять
2-скоростные ходовые гидромоторы с
Система предупреждения о перегрузке
автопереключением передач
Плавающий режим стрелы с HRV
Гидрожидкость, ISO VG46
Плавающий режим стрелы без HRV
Рама
Гидравлические трубопроводы для:
Поручни на путях доступа
- Системы управления рабочими инструментами
Место для хранения инструмента
(до 20 программируемых ЗУ)
Накладки противоскольжения из перфорированного
Гидромолота и гидроножниц, питание от 1 или 2 насосов
металла
Гидромолота и гидроножниц: предварительная настройка
Нижний кожух
переменного потока и давления
Кабина и салон
Дополнительного возвратного фильтра
Ходовые педали и рычаги
Механизмов наклона и вращения
Регулируемое сиденье оператора с подогревом и панелью
Грейфера
управления с джойстиками
Магистрали утечки (слива) гидрожидкости
Джойстики
Гидролинии гидрозамка
Автоматическая система кондиционирования и отопления
Гидрозамок Volvo S1, S1 без крюка
Гибкая антенна
Гидрозамок Volvo U21
Стереосистема AM/FM с проигрывателем компакт-дисков,
Гидрожидкость ISO VG 32, 68
MP3- и USB-вводом
Гидрожидкость, с длительным сроком службы 32, 46, 68
22
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
ВЫБОР ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ VOLVO
Кабина и салон
Силиконовое масло и резиновые опоры с пружиной
Сертифицированная кабина ROPS (ISO12117-2)
Сиденье с тканевой обивкой без подогрева
Сиденье с тканевой обивкой, подогревом и
Электронная педаль контура Х1
пневмоподвеской
Джойстики средней длины
Джойстики с 3-мя переключателями и 1 линейным
пропорциональным регулятором
Изменение схемы управления
Педаль прямого хода
Открывающийся верхний люк
Ограждение для защиты от падающих предметов (FOG)
Конструкция защиты кабины от падающих предметов
(FOPS)
Курительные принадлежности (пепельница и зажигалка)
Дизельный подогреватель
Защитная сетка на ветровое стекло
охлаждающей жидкости
Передний щиток для защиты от дождя
Солнцезащитный щиток с петлевым креплением на крыше
(из стали)
Стеклоочиститель нижнего стекла с прерывистым режимом
работы
Комплект защиты от вандализма
Камера заднего вида
Специальный ключ
Ходовая тележка
Защитные ограждения на всю длину гусениц
Гидравлическое масло
Траки гусениц
увеличенного срока службы
500/600/700/800/900 мм с тройными грунтозацепами
Траки гусениц с тройными грунтозацепами шириной 600 мм
(усиленные)
Траки гусениц с двойными грунтозацепами шириной 700 мм
Рама
Зеркало заднего вида на противовесе
Противовес максимальной высоты:
3700 кг, 4200 кг
4900 кг для увеличенного вылета
Землеройное оборудование
Дополнительные фары
Стрела: моноблочная 5,7 м, увеличенного вылета 8,85 м
рабочего освещения
Рукоять: 2,0 м, 2,5 м, 2,9 м, 3,5 м
Рукоять: увеличенного вылета 6,25 м
Сцепка с подъемной проушиной
Обслуживание
Комплект инструмента для ежедневного обслуживания
Комплект инструмента, полный
Камера заднего вида
Масляный фильтр
предварительной очистки
