   ВВЕДЕНИЕ




   Шумовые характеристики газотранспортного оборудования, приведенные в настоящем документе, получены на основании данных натурных измерений на действующих газотранспортных объектах отрасли и на стендах заводов–изготовителей нового оборудования. В документе приведены шумовые характеристики новых типов ГПА в сборе и их отдельных элементов, а также уточненные данные по шумовым характеристикам действующих ГПА, вспомогательного оборудования компрессорных станций, технологического оборудования контрольно-распределительных пунктов, автомобильных газонаполнительных ком-

   прессорных станций.

   Определение шумовых характеристик оборудования проводилось в соответствии с действующими государственными и отраслевыми нормативными документами.

   СТАНДАРТ ОТКРЫТОГО АКЦИОНЕРНОГО ОБЩЕСТВА

   «ГАЗПРОМ»






   КАТАЛОГ ШУМОВЫХ ХАРАКТЕРИСТИК ГАЗОТРАНСПОРТНОГО ОБОРУДОВАНИЯ






   Дата введения – 2005-11-10




   1. Область применения




      В настоящем «Каталоге шумовых характеристик газотранспортного оборудования» (далее – Каталог) приведены шумовые характеристики основного технологического оборудования, эксплуатируемого в организациях и дочерних обществах по транспортировке газа ОАО «Газпром», являющиеся исходными данными для проведения акустических расчетов при проектировании газотранспортных организаций, определения размеров санитарно-защитных зон предприятий, а также разработки методов и средств по защите от шумового воздействия, эксплуатируемого оборудования, работников организаций, населения и окружающей среды.




   2. Нормативные ссылки




      В настоящем Каталоге использованы ссылки на следующие стандарты:

      ГОСТ 12.2.016.4-91 Система стандартов безопасности труда. Оборудование компрессорное. Методы определения шумовых характеристик компрессорных станций и установок.

      ГОСТ Р 51402-99 Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью.




   3. Сокращения




      ВЗК – воздухозаборная камера ГПА – газоперекачивающий агрегат ГТУ – газотурбинная установка

      КС – компрессорная станция






      Издание официальное

   4. Основные источники шума газотранспортных предприятий




      Основными источниками шума газотранспортных организаций ОАО «Газпром» согласно [1] являются: газотурбинные установки (ГТУ), электродвигатели для привода нагнетателей, редукторы, нагнетатели природного газа, газомотокомпрессоры, обвязка технологических трубопроводов на КС и регулирующая арматура.

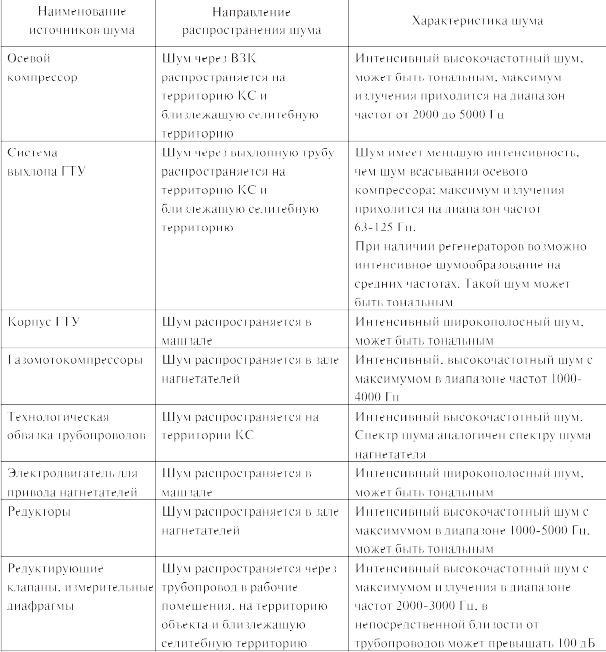

      Краткие характеристики источников шума приведены в таблице 1. Таблица 1 – Краткие характеристики источников









   5. Сводные таблицы шумовых характеристик газотранспортного оборудования

Таблица 2 – Звуковая мощность выхлопа ГТУ

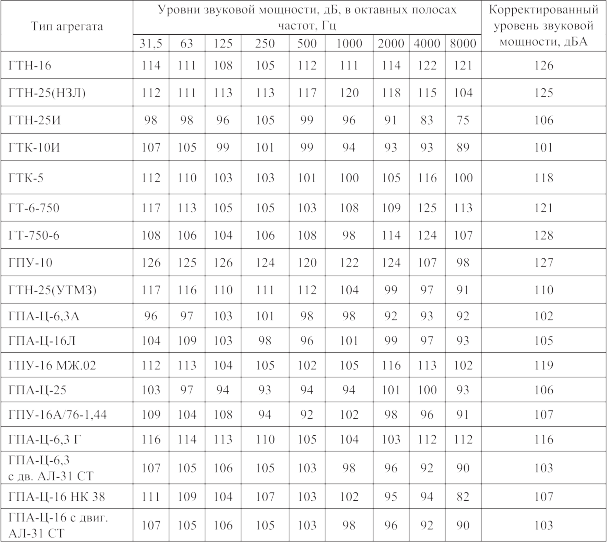

Таблица 3 – Звуковая мощность всасывания ГТУ

Окончание таблицы 3

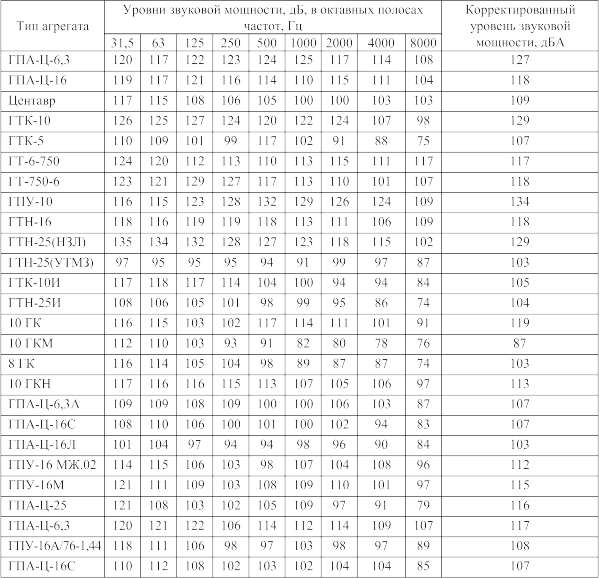

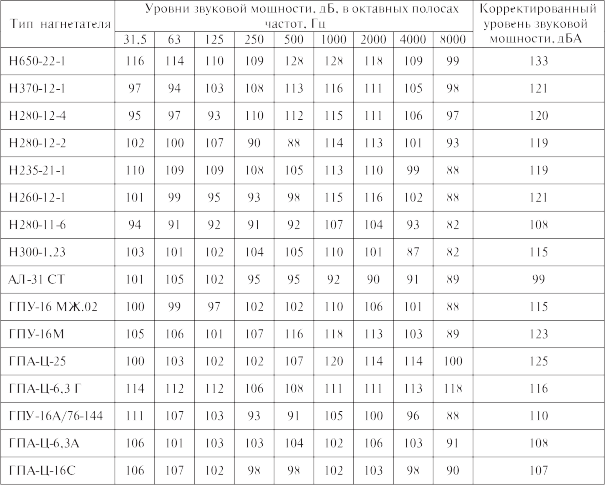

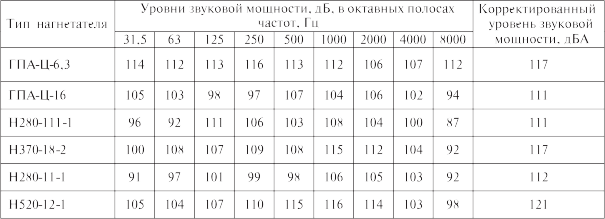

Таблица 4 – Шумовая характеристика нагнетателей

Окончание таблицы 4

Таблица 5 – Звуковая мощность технологической обвязки нагнетателей на 1 м

Окончание таблицы 5

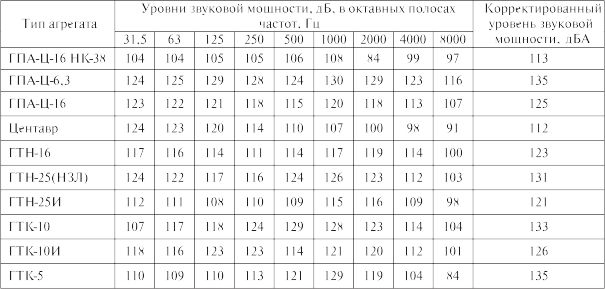

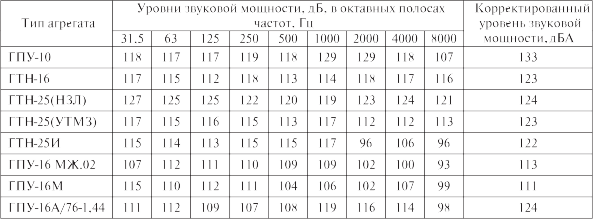

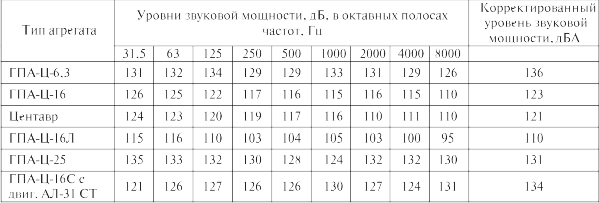

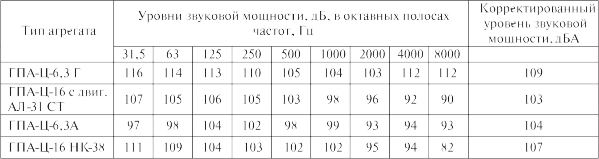

Таблица 6 – Уровни звуковой мощности турбоагрегатов в кожухе ГПА с газотурбинным приводом, устанавливаемых в общем цехе

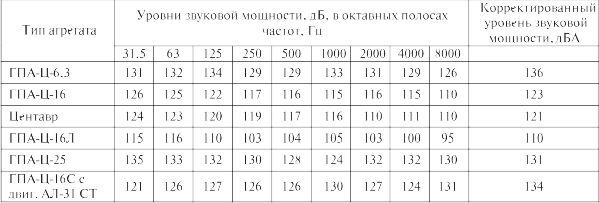

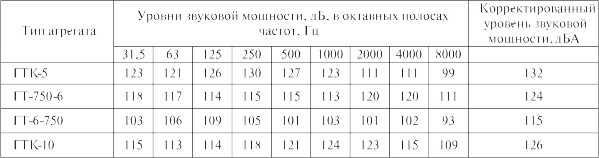

Таблица 7 – Уровни звуковой мощности контейнеров агрегатов в блочноконтейнерном исполнении

Окончание таблицы 7

Таблица 8 – Уровни звуковой мощности корпуса газомотокомпрессорных агрегатов

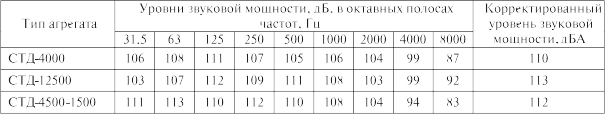

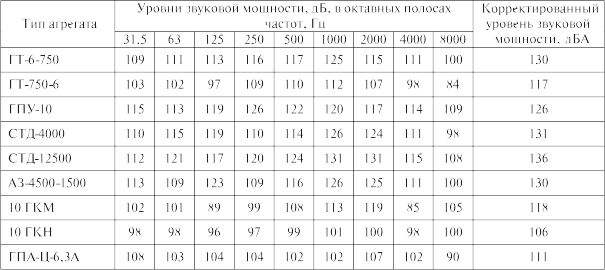

Таблица 9 – Уровни звуковой мощности двигателей ГПА с электроприводом

Таблица 10 – Уровни звуковой мощности турбоблока ГПА в индивидуальных укрытиях

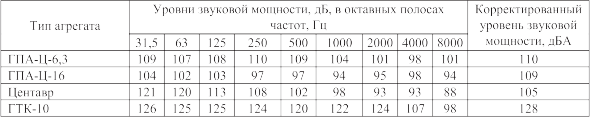

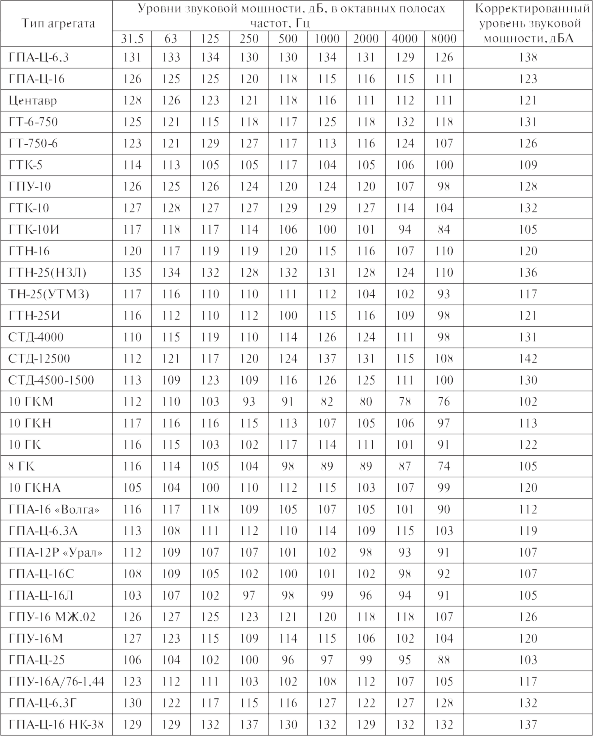

Таблица 11 – Шумовая характеристика ГПА

Таблица 12 – Звуковая мощность основного технологического оборудования контрольно-распределительных пунктов

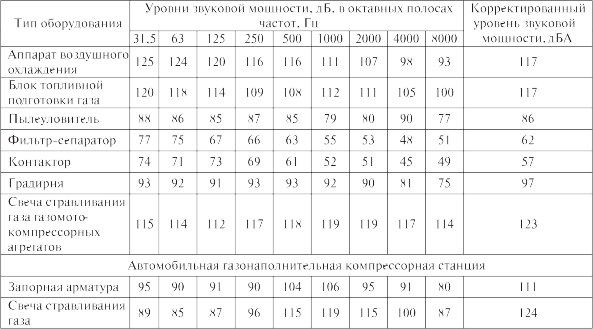

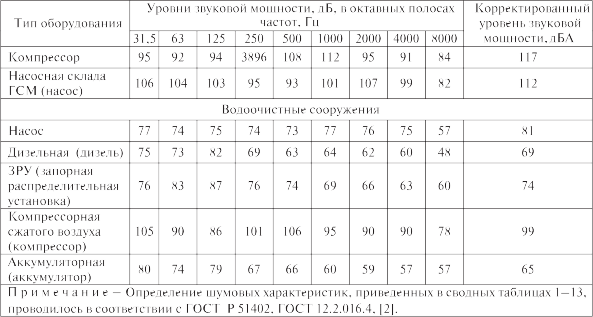

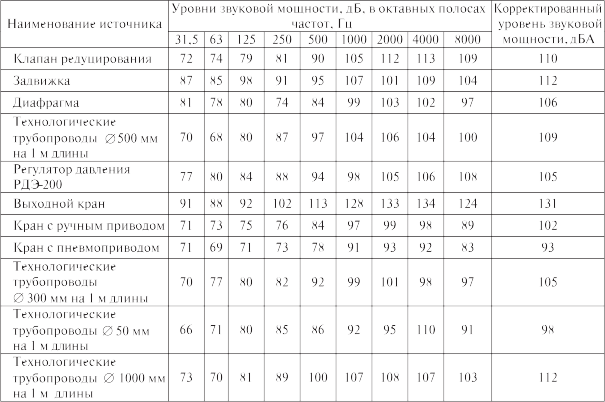

Таблица 13 – Шумовая характеристика вспомогательного оборудования газотранспортных предприятий

Окончание таблицы 13

Библиография

[1] Терехов А.Л. Исследования и снижение шума на компрессорных станциях. – М.: ООО «ИРЦ Газпром», 2002.

[2] Рекомендации ОАО «Газпром» Р 51-00158623-26-96 Методика измерений шумовых характеристик агрегатов с газотурбинным приводом.

ОКС 17.140.20

Ключевые слова: газотранспортное оборудование, шумовые характеристики, каталог, газоперекачивающие агрегаты, звуковая мощность, шум
