Обосновывающие материалы к схеме теплоснабжения Новоигирминского ГП на период с 2012 по 2027 гг.

СОСТАВ ПРОЕКТА

Утверждаемая часть

Обосновывающие материалы

Глава 1 «Существующее положение в сфере производства, переда-

Том 1

чи и потребления тепловой энергии для целей теплоснабжения»

Часть 1 «Функциональная структура теплоснабжения»

Часть 2 «Источники тепловой энергии»

Часть 3 «Тепловые сети, сооружения на них и тепловые пункты»

Часть 4 «Зоны действия источников тепловой энергии»

Часть 5 «Тепловые нагрузки потребителей тепловой энергии, групп

потребителей тепловой энергии в зонах действия источников тепловой

энергии»

Часть 6 «Балансы тепловой мощности и тепловой нагрузки в зонах

действия источников тепловой энергии»

Часть 7 «Балансы теплоносителя»

Часть 8 «Топливные балансы источников тепловой энергии и система

обеспечения топливом»

Часть 9 «Надежность теплоснабжения»

Часть 10 «Технико-экономические показатели теплоснабжающих и

теплосетевых организаций»

Часть 11 «Цены (тарифы) в сфере теплоснабжения»

Часть 12 «Описание существующих технических и технологических

проблем в системах теплоснабжения поселения, городского округа»

Глава 2 «Перспективное потребление тепловой энергии на цели

Том 2

теплоснабжения»

Глава 3 «Электронная модель системы теплоснабжения поселе-

ния, городского округа»

Глава 4 «Перспективные балансы тепловой мощности источников

тепловой энергии и тепловой нагрузки»

Глава 5 «Перспективные балансы производительности водоподго-

товительных установок и максимального потребления теплоноси-

теля теплопотребляющими установками потребителей, в том чис-

ле в аварийных режимах»

Глава 6 «Предложения по строительству, реконструкции и техни-

ческому перевооружению источников тепловой энергии»

Глава 7 «Предложения по строительству и реконструкции тепло-

вых сетей и сооружений на них»

Глава 8 «Перспективные топливные балансы»

Глава 9 «Оценка надежности теплоснабжения»

Глава 10 «Обоснование инвестиций в строительство, реконструк-

цию и техническое перевооружение»

Глава 11 «Обоснование предложения по определению единой теп-

лоснабжающей организации»

Том 3

«Приложения»

Глава 1 «Существующее положение в сфере производства, передачи и потребления

тепловой энергии для целей теплоснабжения»

1.Функциональная структура теплоснабжения

1.1.Описание зон деятельности теплоснабжающих организаций

На территории Новоигирминского городского поселения в сфере теплоснабжения

осуществляют деятельность две теплоснабжающие организации: ООО «ЖЭУ Химки» и

ООО «Комплексная управляющая компания жилищно-коммунального хозяйства» (ООО

«КУК ЖКХ»).

Обе организации осуществляют производство и передачу тепловой энергии, обес-

печивают теплоснабжение жилых и административных зданий поселка.

Централизованное теплоснабжение осуществляется от трех котельных, располо-

женных на территории поселка.

Котельная № 1 снабжает теплом административные здания по ул. Пионерская, а

также 5 одноэтажных индивидуальных жилых домов по ул. Новоселов.

Котельная № 2 «Киевская» снабжает теплом многоэтажные жилые дома в кварта-

лах № 1, № 3 мкр. «Киевский».

Котельная «Центральная» обеспечивает тепловой энергией мкр. «Химки», а также

мкр. «Дружбы» в составе улиц Дружбы, Солнечная, Целинная, Пляжная.

Теплоснабжение индивидуальной жилой застройки осуществляется, в основном, от

индивидуальных отопительных систем (печи, котлы электрические).

Также на территории поселения располагаются промышленные зоны, обеспечи-

вающие свои производственные нужды с помощью собственных котельных; по данным

организациям информации не предоставлено. Данные котельные не участвуют в тепло-

снабжении жилых и административных зданий поселка.

Функциональная схема централизованного теплоснабжения представлена на ри-

сунке 1.1

ООО «ЖЭУ Химки»

ООО «КУК ЖКХ»

Потребители

Рис 1.1 Функциональная схема централизованного теплоснабжения

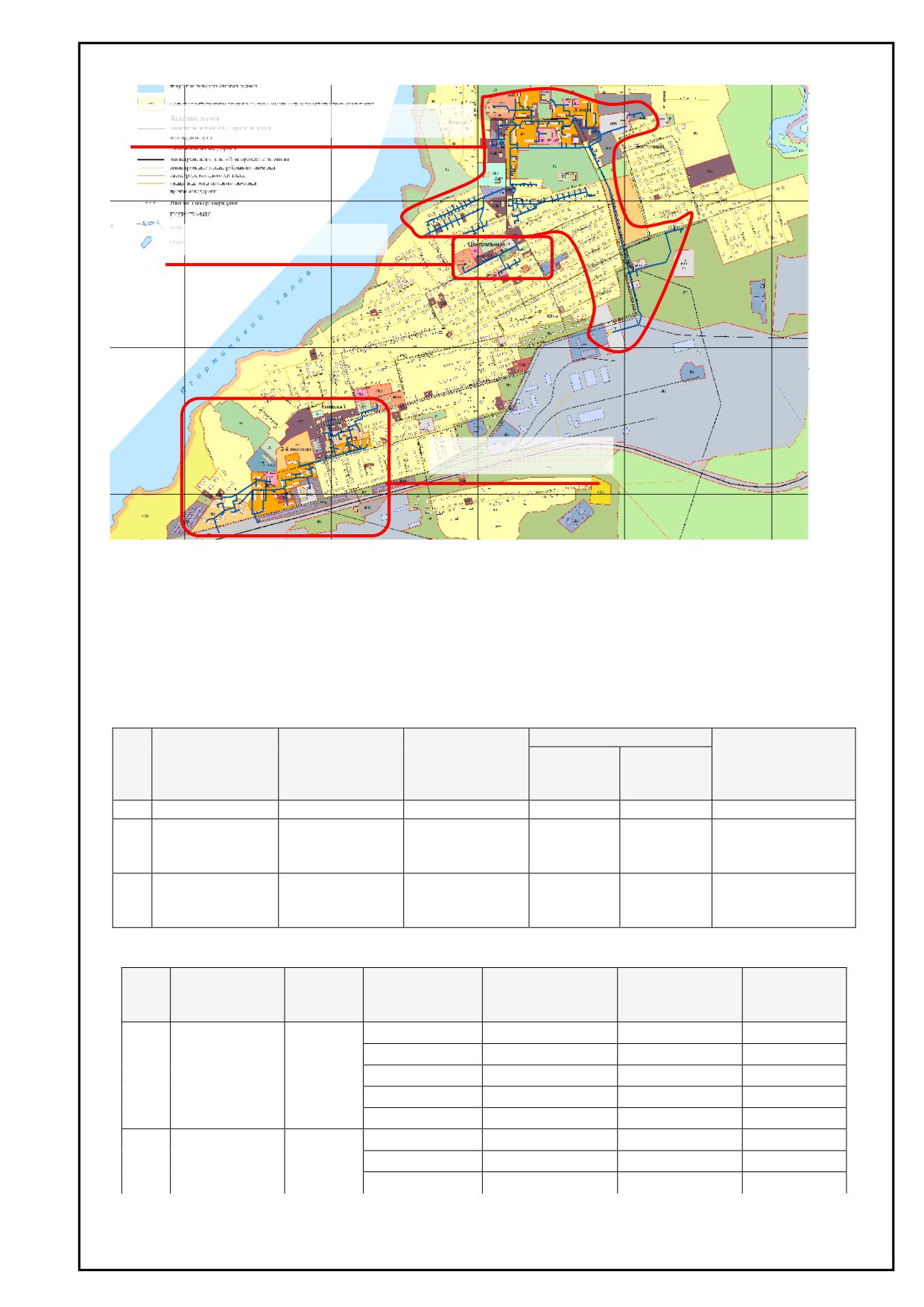

Зоны действия источников тепловой энергии рабочего поселка представлены на

рисунке 1.

Зоны, не охваченные источниками централизованного теплоснабжения, имеют

индивидуальное

теплоснабжение.

Мкр. Химки центральная котельная №3

Котельная №1

Мкр. Киевский №2

Рис. 1.2. Зоны действия тепловых источников рабочего поселка.

1.2. Источники тепловой энергии

Источниками тепловой энергии городского поселения Новая Игирма являются 3 ко-

тельные. Основные характеристики котельных представлены в Таблице №1.2.1, структура

основного оборудования источников тепловой энергии указан в Таблице№1.2.2

Таблица №1.2.1

Располагаемая

Вид топлива

Установленная

№

Наименование

тепловая

Температурный

мощность*,

п/п

источника

мощность**,

Основное

Резервное

график

Гкал/час

Котельная №1

2,6

дрова

нет

95/70°С

Котельная №2

Мкр. «Киев-

19,5

13,65

уголь БР3

нет

95/70°С

ский»

Центральная

котельная

60,0

40,2

щепа/отсев

нет

95/70°С

Мкр. «Химки»

Таблица №1.2.2.

Наименова-

№

Тип

Производитель-

Год ввода в

ние котель-

Марки котлов

Состояние

п/п

котлов

ность, Гкал/час

эксплуатацию

ной

НИИСТУ5

0,5

1992

рабочее

НИИСТУ5

0,5

1992

рабочее

водо-

Котельная №1

НИИСТУ5

0,5

2007

рабочее

грейный

НИИСТУ5

0,5

2008

рабочее

НИИСТУ5

0,6

2009

рабочее

КЕ-10/14

6,5

1998

рабочее

Котельная №2

водо-

Мкр. «Киев-

КЕ-10/14

6,5

1998

рабочее

грейный

ский»

КЕ-10/14

6,5

1998

рабочее

ДКВР 10-13

1999

рабочее

ДКВР 10-13

1999

рабочее

Центральная

котельная

ДКВР 10-13

1999

рабочее

паровой

Мкр. «Хим-

КЕ 10-14 МТО

1988

рабочее

ки»

КЕ 10-14 МТО

2000

рабочее

КЕ 10-14 МТО

2000

рабочее

1.2.1 Описание источников тепловой энергии.

Таблица 1.2.1.1

Год ввода в

Подключенная

На собственные

Наименование

Адрес

эксплуатацию

нагрузка, Гкал/час

нужды, Гкал/час

г. Новая Игирма,

Котельная №1

1976

0,67

н/д

ул.Пионерская д.33

Котельная №1 предназначена для теплоснабжения жилых и общественных зданий, рас-

положенных по ул. Пионерской, ул.Калинина и ул.Новосёлов.

На котельной установлено пять водогрейных котлов марки НИИСТУ5 производитель-

ностью от 0,5до 0,6 Гкал/час. Общая установленная мощность котельной составляет 2,6

Гкал/час, располагаемая мощность котельной -2,6Гкал/час.

Предписаний надзорных органов по запрещению дальнейшей эксплуатации оборудова-

ния котельной нет.

Вид топлива - дрова. Использование резервного топлива на котельной не предусмот-

рено.

Давление теплоносителя на выходе из котельной в подающем трубопроводе составля-

ет 5,5 кг/см², в обратном трубопроводе - 4,3 кг/см².

Система теплоснабжения от котельной №1 до центральных тепловых пунктов -

закрытая. Температурный график котельной 95/70°С. Длина эксплуатируемых магистраль-

ных тепловых сетей составляет 982м в двухтрубном исполнении.

Время работы системы - отопительный период 255дней.

Источником водоснабжения является городской водопровод. Водоподготовка на ко-

тельной отсутствует.

Учет количества отпущенной тепловой энергии на котельной не осуществляется.

Узлы учета отпуска тепловой энергии потребителям отсутствуют. Количество энергии, от-

пущенной потребителям определяется по расчету.

Котельная №2 мкр. «Киевский».

Таблица 1.2.1.2.

Год ввода в

Подключенная

На собственные

Наименование

Адрес

эксплуатацию

нагрузка, Гкал/час

нужды, Гкал/час

Отопительная котель-

г. Новая Игирма,

1981

5,81

0,115

ная №2 мкр.Химки

ул.Кильдерова д.39

Отопительная котельная №2 «Киевская» предназначена для теплоснабжения жилых и

общественных зданий, расположенных в 1м и 3м кварталах по ул. Кильдерова, ул.Бархатова

и ул.Транспортной.

В котельной установлено 3 котла марки КЕ-10/14 производительностью 6,5 Гкал/час

каждый. Общая установленная мощность котельной составляет 19,5 Гкал/час, располагаемая

мощность котельной - 13,65Гкал/час.

Предписаний надзорных органов по запрещению дальнейшей эксплуатации оборудова-

ния котельной нет.

Вид топлива - уголь марки БР3.

Давление теплоносителя на выходе из котельной в подающем трубопроводе составля-

ет 5,0 кг/см², в обратном трубопроводе - 3,0 кг/см².

Система теплоснабжения от Котельной №2 мкр. «Киевский» до потребителей теп-

ловой энергии - закрытая. Температурный график котельной 95/70°С. Температурный гра-

фик работы системы теплоснабжения в численном и графическом выражении представлен в

Приложении 3. «Температурные графики» Рис. 1.

Общая длина тепловых сетей в однотрубном исполнении составляет 6998,8 м.

Время работы системы - отопительный период 255суток.

Источником водоснабжения является городской водопровод. Способ химводоочистки

- Na-катионирование. Деаэраторы и баки аккумуляторы отсутствуют. Учет количества от-

пущенной тепловой энергии на котельной не осуществляется. Узлы учета отпуска тепловой

энергии потребителям отсутствуют.

Количество энергии, отпущенной потребителям определяется по расчету Котельная

№3 Центральная котельная микрорайона. «Химки»

Таблица 1.2.1.3.

Подключенная

На собственные

Год ввода в

Наименование

Адрес

нагрузка,

нужды, Гкал/час

эксплуатацию

Гкал/час

Центральная Отопитель-

г. Новая Игирма,

ная Котельная №3 мкр.

1976

16,76

0,39

мкр «Химки»

«Химки»

Котельная №3 обеспечивает тепловой энергией жилые и общественные здания микро-

района «Химки» , на улицах Дружбы, Целинной, Пляжной и Солнечной.

На котельной установлен шесть паровых котлов марки ДКВР 10-13 и КЕ10-14МТО.

производительностью 10 Гкал/час каждый. Общая установленная мощность котельной со-

ставляет 60 Гкал/час, располагаемая мощность котельной - 40,2Гкал/час. Предписаний над-

зорных органов по запрещению дальнейшей эксплуатации оборудования котельной нет.

Вид топлива - щепа или отсев. Использование резервного топлива не предусмотрено.

Давление теплоносителя на выходе из котельной в подающем трубопроводе составля-

ет 6,2 кг/см², в обратном трубопроводе - 2,8 кг/см².

Система теплоснабжения от Котельной №3 до потребителей тепловой энергии - за-

крытая независимая. Отпуск тепловой энергии потребителям осуществляется через 4 паро-

водяных подогревателя ПП-1-108-7 II и ПП-1-53-7 II. Температурный график котельной

95/70°С. Температурный график работы системы теплоснабжения в численном и графиче-

ском выражении представлен в Приложении №13.5 «Температурные графики» Рис. 13.5.3.

Общая длина тепловых сетей в двухтрубном исполнении составляет 17,13 км, степень

износа - высокая.

Время работы системы - круглогодично.

Источником водоснабжения являются 5 артезианских скважин. На котельной уста-

новлены система Na-катионирования, установлена система деаэрации воды.

В котельной установлены приборы учета количества отпущенной тепловой энергии.

1.2.2 Описание структуры договорных отношений между теплоснабжающими

организациями

ООО «ЖЭУ Химки» и ООО «КУК ЖКХ» осуществляет производство и передачу теп-

ловой энергии до конечного потребителя. Разделения теплоснабжающих организаций по ви-

дам деятельности нет.

Потребители заключают договор на покупку тепловой энергии непосредственно с

данными энергоснабжающими организациями.

1.2.3. Ограничения тепловой мощности и параметры располагаемой тепловой

мощности

Данные об ограничениях на тепловую мощность и производственных регулируемых отбо-

ров; ограничения на тепловую мощность основных, пиковых подогревателей сетевой воды и

пиковых водогрейных котлоагрегатов, связанные с особенностями циркуляции теплоносите-

ля; ограничения связанные с поставкой топлива в режиме максимума тепловой нагрузки и

сжиганием непроектных видов топлива отсутствуют.

Таблица 1.2.3.

Установ-

Располагаемая

Наименование

ленная

№ п/п

Тип котлов

Марки котлов

мощность

котельной

мощность

Гкал/час

НИИСТУ5

0,5

НИИСТУ5

0,5

водогрей-

Котельная №1

НИИСТУ5

0,5

ный

НИИСТУ5

0,5

НИИСТУ5

0,6

КЕ-10/14

6,5

4,55

Котельная №2

водогрей-

Мкр. «Киев-

ный

КЕ-10/14

6,5

4,55

ский»

КЕ-10/14

6,5

4,55

ДКВР 10-13

6,7

ДКВР 10-13

6,7

Центральная

ДКВР 10-13

6,7

котельная

паровой

КЕ 10-14 МТО

6,7

Мкр. «Химки»

КЕ 10-14 МТО

6,7

КЕ 10-14 МТО

6,7

1.2.4. Объем потребления тепловой энергии (мощности) и теплоносителя на соб-

ственные и хозяйственные нужды и параметры тепловой мощности нетто

Таблица 1.2.4.

Наименова-

Вид топ-

Годовая

Собствен-

Расход топ-

Потери,

Расход топлива,

№

ние котель-

лива

выработка,

ные нужды,

лива, т/ год,

Гкал/час

т.у.т.

ной

Гкал

Гкал/час

м³/год

Котельная №

Дрова

15912

0,0741

0,1107

461,24

2040,9 т/ год

Котельная №

Уголь БР3

2 («Киев-

83538

0,115

0,256

4020,06

8608,28 т/ год

ская»)

Котельная

Ще-

36792/15768

«Централь-

па/отсев

246024

0,39

2,46

1839,6

м3/год

ная»

1.2.5. Срок ввода в эксплуатацию теплофикационного оборудования, год послед-

него освидетельствования при допуске к эксплуатации после ремонтов, год про-

дления ресурса и мероприятия по продлению ресурса

Таблица 1.2.5.

Год последнего

освидетельст-

Год продления ресурса и

Наименование

Год ввода в

вования при

№

мероприятия по продлению

котельной

оборудования

эксплуатацию

допуске к экс-

ресурса

плуатации по-

сле ремонто

НИИСТУ5

1992

н/д

НИИСТУ5

1992

н/д

Котельная № 1

НИИСТУ5

2007

н/д

НИИСТУ5

2008

н/д

НИИСТУ5

2009

н/д

КЕ-10/14

1973

1998

н/д

Котельная № 2

КЕ-10/14

1973

1998

н/д

(«Киевская»)

КЕ-10/14

1973

1998

н/д

ДКВР 10-13

1999

н/д

Котельная

ДКВР 10-13

1999

н/д

«Центральная»

ДКВР 10-13

1999

н/д

КЕ 10-14 МТО

1988

н/д

КЕ 10-14 МТО

2000

н/д

КЕ 10-14 МТО

2000

н/д

1.2.6. Способ регулирования отпуска тепловой энергии от источников тепловой

энергии с обоснованием выбора графика изменения температур теплоносителя

Основной задачей регулирования отпуска теплоты в системах теплоснабжения явля-

ется поддержание заданной температуры воздуха в отапливаемых помещениях при изме-

няющихся в течение отопительного периода внешних климатических условий. См. Прило-

жение 3. Температурные графии Рис 1 Рис.2.

1.2.7. Среднегодовая загрузка оборудования

Таблица 1.2.7.

Среднегодовая загрузка оборудования (количество часов работы в год)

Наименование оборудо-

Тип (марка)

2009

2010

2011

2012

2013

Примечание

вания

Наименование источника тепловой энергии: Центральная котельная мкр. «Химки»

6120

Котел №1

ДКВР 10/13

6120

Котел №2

ДКВР 10/13

6120

Котел №3

ДКВР 10/13

6120

Котел №4

КЕ 10-14МТО

6120

Котел №5

КЕ 10-14МТО

6120

Котел №6

КЕ 10-14МТО

Котельная №1

6120

Котел №1

НИИСТУ5

Котел №2

НИИСТУ5

6120

Котел №3

НИИСТУ5

6120

Котел №4

НИИСТУ5

Котел №5

НИИСТУ5

6120

Котельная №2 «Киевская»

Котел №1

КЕ-10/14

6120

Котел №2

КЕ-10/14

6120

Котел №3

КЕ-10/14

1.2.8. Способы учета тепла, отпущенного в тепловые сети

Котельная № 1 и Котельная № 2 («Киевская») не оборудованы приборами учета тепла,

отпущенного в тепловые сети. Котельная «Центральная» имеет узел учета тепла.

Таблица 1.2.8.

Наименование источника

Место установки прибора учета

Приборы учета тепловой энергии

Котельная № 1

отсутствует

Котельная № 2

отсутствует

(«Киевская»)

Котельная №3

прямая и обратная сетевая вода

в наличии

(«Центральная»)

1.2.9. Статистика отказов и восстановлений оборудования источников тепловой

энергии

Таблица 1.2.9.

Наименование источника

Год

Кол-во отказов оборудования

Котельная № 1

н/д

Котельная № 2 («Киев-

2011

ская»)

отельная «Центральная»

2011

Данные об авариях и инцидентах на источниках теплоснабжения за 2012 гг. привед-

шие к нарушению отпуска тепла в тепловые сети отсутствуют.

1.2.10. Предписания надзорных органов по запрещению дальнейшей эксплуата-

ции источников тепловой энергии

Информация о предписаниях надзорных органов по запрещению дальнейшей экс-

плуатации оборудования источников теплоснабжения по состоянию на 2012 год отсутствует.

1.3. Тепловые сети, сооружения на них и тепловые пункты

Состав материально технической части с указанием длин участков и диаметров тру-

бопроводов теплосетей приведён в Приложении в Таблицах 1-3.

Часть потребителей котельной №3 мкр «Химки» снабжается ГВС. Приготовление

ГВС осуществляется на ЦТП. Принципиальная схема приведена на Рис.1.3

Рис.1.3. Принципиальная схема ЦТП мкр. Химки

1.3.1. Тепловая сеть от Котельной № 1 («Котельная РЭС»)

Теплосеть котельной №1 выполнена тупиковой двухтрубной с П образными компенсатора-

ми. Общая протяженность работающей подключенной теплотрассы составляет 969м и 421м

отключенного трубопровода. Длины участков и диаметры трубопровода теплосети см. При-

ложение Таблицы № 1-3.

1.3.2. Тепловая сеть от Котельной № 2 («Киевская»)

Тепловая сеть поселка новая Игирма микрорайона Киевский находится в ведении

предприятия ООО «Комплексная управляющая компания ЖКХ» с 15 октября 2012 года.

По тепловой сети осуществляется теплоснабжение жилых домов, объектов социаль-

ного, культурного, бытового обслуживания и прочих объектов микрорайона. Всего к тепло-

вой сети подключено 32 многоквартирных жилых дома (двадцать пятиэтажных и двенадцать

двухэтажных), детский сад, ЦТРиГО, здание полиции, дом торговли, здание Сбербанка, поч-

та, аптека, магазины, гаражные боксы. Суммарная тепловая нагрузка потребителей составля-

ет 5,217 Гкал/ч, при этом установленная мощность котельной № 2 («Киевская») составляет

19,5 Гкал/ч.

Система теплоснабжения закрытая. Распределительные сети микрорайона Киевский

выполнены в двухтрубном исполнении. ЦТП отсутствует, горячего водоснабжения нет.

Подготовка сетевой воды осуществляется на котельной №2 в цехе ХВО, где произво-

дится Na-катионирование. После чего вода поступает в теплообменники и далее в трубную

часть котла. Из котлов горячая вода направляется непосредственно в тепловую сеть. Темпе-

ратурный график работы тепловой сети 95/70° C. Компенсаторы на тепловой сети П-

образные. От котельной тепловая сеть 109 м диаметром 400 мм и 28 м диаметром 200 мм

проложена надземно. Далее вся сеть имеет надземный и подземный способ прокладки. Под-

земная прокладка выполнена в непроходных ж/б каналах. Тепловая изоляция подземной

прокладки- маты минераловатные, надземной- армопенобетон. Общая протяженность тепло-

вых сетей в двухтрубном исполнении 5,2км. Средний по материальной характеристике диа-

метр- 0,125 м. Глубина прокладки тепловой сети 1,6 метра.

Доля трубопроводов с надземной прокладкой по отношению ко всей сети составляет

0,296.

Изначально, в 1993 году, тепловые сети и сети горячего водоснабжения мкр. Киев-

ский п. Новая Игирма проложены были в основном подземной прокладки. Зимой 1996 года

из-за произошедшей аварии на котельной тепловые сети и сети ГВС были разморожены. Ад-

министрацией Нижнеилимского района было принято решение восстановить только тепло-

вые сети.

1.3.3. Тепловая сеть от Котельной№3 «Центральная» микрорайона «Химки»

Тепловая сеть микрорайона «Химки» находится в ведении предприятия ООО «ЖЭУ

Химки» с 15 октября 2012 года.

По тепловой сети осуществляется теплоснабжение жилых домов, объектов социаль-

ного, культурного, бытового обслуживания. Всего к тепловой сети подключено 23 много-

квартирных пятиэтажных жилых дома, 5 коттеджей, 28 зданий частной застройки, помимо

этого к сети присоединены 2 детских сада, средняя общеобразовательная школа, Д/К «Про-

метей», почта, аптека, магазины, поликлиника, гостиница. Суммарная тепловая нагрузка по-

требителей составляет 5,217 Гкал/ч, при этом установленная мощность котельной «Цен-

тральной» котельной составляет 19,5 Гкал/ч.

Система теплоснабжения закрытая независимая. Отпуск тепла от котельной произво-

дится в виде горячей воды. Схема тепловых сетей до центрального теплового пункта (далее

ЦТП) двухтрубная, расположенного в зоне потребителей тепла. После ЦТП схема тепловых

сетей 4-х трубная. Система горячего водоснабжения снабжается теплом по самостоятельным

трубопроводам от ЦТП. Общая протяжённость тепловых сетей центральной котельной со-

ставляет 13,6км, из них 10,35км подземной прокладкой в непроходных каналах и 3,25 над-

земной.

1.4. Зоны действия источников тепловой энергии

В системе централизованного теплоснабжения п.Новая Игирма задействовано три ис-

точника теплоснабжения.

Котельная № 1 обеспечивает теплом административные здания по ул. Пионерская, а

также 5 одноэтажных двухквартирных жилых домов по ул. Новоселов. В общей сложности к

котельной № 1 присоединено 10 потребителей: 5 жилых домов и 5 административных зда-

ний. Зона действия котельной представлена на рисунке 1.2.

2. Котельная №2 «Киевская» снабжает теплом микрорайон «Киевский» (кварталы № 1

и № 3). К системе теплоснабжения присоединены 8 жилых двухэтажных домов в квартале №

1; 26 2-х и 5-ти этажных жилых домов в квартале № 3, а также 7 административных зданий в

квартале № 3 и по ул. Бархатова. Зона действия котельной представлена на рисунке 1.2.

3. Котельная №3 «Центральная» снабжает теплом многоэтажные жилые дома в мкр.

«Химки», а также в мкр. «Дружбы» в составе улиц Дружбы, Солнечная, Целинная, Пляжная.

Зона действия котельной представлена на рисунке 1.2.

Зоны, не охваченные источниками централизованного теплоснабжения, имеют инди-

видуальное теплоснабжение от индивидуальных источников тепловой энергии, преимущест-

венно печное, на древесных отходах.

1.5. Тепловые нагрузки потребителей тепловой энергии, групп потребителей

тепловой энергии в зонах действия источников тепловой энергии.

Перечень абонентов котельных №1,№2 и №3 представлен в Приложении таблицы № 4-6.

1.5.1. Расчетные тепловые нагрузки потребителей тепловой энергии

Таблица 1.5.1.

Наименование источника

Нагрузка на систему отопления, Гкал/ч

Расчетная нагрузка ГВС, Гкал/ч

Котельная № 1

0,661

Котельная № 2 («Киевская»)

5,82

Котельная «Центральная»

9,16

1,423

1.6. Балансы тепловой мощности и тепловой нагрузки в зонах действия источни-

ков тепловой энергии

Таблица1.6.1.

Установленная

Суммарная теп-

Располагаемая

Резерв тепло-

Наименование

тепловая мощ-

ловая нагрузка

мощность

вой мощности

источника

ность

потребителей

Гкал/ч

котельной Гкал/ч

Гкал/ч

Котельная № 1

2,6

1,335

1,665

48,6%

Котельная № 2

13,65

5,55

8,1

59,3%

(«Киевская»)

Котельная

60,0

40,2

16,76

23,44

74,8%

«Центральная»

1.7. Балансы теплоносителя за 2012г.

Таблица 1.7.1.

Котельная

Котельная № 2

Котельная

Наименование

№ 1

(«Киевская»)

«Центральная»

Расход теплоносителя тыс м³/год

341,52

1886,6

2679,8

Подпитка тепловой сети в м³/ч.:

0,11

3,3

32,10

Установленная по нормативам, в т. ч:

0,072

0,641

32,10

На горячее водоснабжение

Котельная

Котельная № 2

Котельная

Наименование

№ 1

(«Киевская»)

«Центральная»

фактическая

10,4

н/д

1.8. Топливные балансы источников тепловой энергии и система обеспечения

топливом за 2011-2012г.

Таблица 1 8.1

Котельная №1

Составляющие ба-

Ед.

ланса

изм.

2008-2009

2011-2012

2012-2013

Всего потреблено

тут

топлива, в т.ч.:

уголь

тонн

тут

дрова

тонн

2134,33

2040,09

2820,5

тут

567,7318

542,66394

750,253

щепа/отсев

м3

тут

Теловой эквивалент

затраченного топ-

Гкал

3974,122

3798,64758

5251,771

лива

Выработано тепло-

Гкал

2264,69

2164,53

2538,45

вой энергии факт

Котельная №2

Составляющие ба-

Ед.

ланса

изм.

2008-2009

2009-2010

2010-2011

2011-2012

2012-2013

Всего потреблено

тут

топлива, в т.ч.:

уголь

тонн

7357

8004,88

7454,64

8890

7264,65

тут

3435,719

3738,279

3481,31688

4151,63

3392,5916

дрова

тонн

тут

щепа/отсев

м3

тут

Теловой эквивалент

затраченного топ-

Гкал

24050,03

26167,953

24369,2182

29061,41

23748,141

лива

Выработано тепло-

Гкал

22219,84

22693,83

21133,9

24851,81

7728,52

вой энергии факт

Котельная №3

Составляющие ба-

Ед.

ланса

изм.

2008-2009

2011-2012

2012-2013

Всего потреблено

тут

топлива, в т.ч.:

уголь

тонн

тут

дрова

тонн

тут

щепа/отсев

м3

100000

65266

7864,94

тут

5000

3263,3

393,247

Теловой эквивалент

затраченного топ-

Гкал

35000

22843,1

2752,729

лива

Выработано тепло-

Гкал

н/д

вой энергии факт

1.9. Надежность теплоснабжения

Централизованное теплоснабжение потребителей тепловой энергии осуществляется от трёх

источников. Схема тепловых сетей от котельной №1 радильно-тупиковая,

сети от котельной №2 и центральной котельной закольцованы на отдельных участках, одна-

ко значительная часть ответвлений имеет значительную протяжённость и выполнены по ту-

пиковой схеме. Автономные источники теплоснабжения потребителей 1 категории надежно-

сти не предусмотрены.

За время работы котельной не было зафиксировано перерывов в подаче топлива. Данных об

остановках котельной нет.

1.10. Технико-экономические показатели теплоснабжающих и теплосетевых ор-

ганизаций.

Таблица 1 10.1

Сума тыс.руб

Затраты

Котельная 1

Котельная 2

Котельная 3

Фонд оплаты труда с начислениями

2160,9

12166,16

10809

Затраты на топливо

900

7298

21906,8

Затраты на эл. Энергию

200,2

2021,9

3714,2

Затраты на воду

8,54

207,5

229,5

Ремонт

2254,8

6160,53

8307,5

Общепроизводственные расходы

348,36

594,1

2190,3

Общехозяйственные расходы

619,53

1521,89

4115,2

Итого:

6492,33

29970,08

51272,5

1.11. Цены (тарифы) в сфере теплоснабжения

Тарифы на тепловую энергию для организаций осуществляющих услуги теплоснаб-

жения приведены в Таблица 11.1.

Таблица 1 11.1

Котельная №1

Котельная №2

Котельная №3

Тариф

2011г

2012г

Себестоимость тепла(факт у потребителя) руб/гкал

2875,82

1461,38

Отпускной тариф (для населения) руб/гкал

1445,37

1286,37

750,42

Отпускной тариф (для прочих) руб/гкал

2993,67

1372,93

1336,45

1.12. Описание существующих технических и технологических проблем в систе-

мах теплоснабжения поселения.

В системе централизованного теплоснабжения муниципального образования выявлены сле-

дующие недостатки, препятствующие надежному и экономичному функционированию сис-

темы:

1. В системе централизованного теплоснабжения мкр «Химки» единственным источни-

ком теплоснабжения является Котельная №3 обеспечивающая теплоснабжение мик-

рорайона по двухтрубной тепловой сети. При выходе из строя котельной или аварии

на магистральной сети теплоснабжение микрорайона полностью прекращается. Ре-

зервные трубопроводы от существующей котельной отсутствуют, максимально уда-

лённая ветка теплосети не закольцована. Использование автономных резервных ста-

ционарных и мобильных источников теплоснабжения, в том числе потребителей пер-

вой категории, в настоящий момент не предусмотрено.

2. Теплоснабжение отоплением Новоигирминского поселения осуществляется по закры-

той двухтрубной системе, отсутствует закольцованность большей части сетей, что

может приводить к отключению потребителей в летний и зимний период для ремонта

или замены участков тепловой сети.

3. Трубы в теплосетей находятся в изношенном состоянии.

Глава2. Перспективное потребление тепловой энергии на цели теплоснабжения.

2.1.Данные базового уровня потребления тепла на цели теплоснабжения.

На перспективу в р.п. Новая Игирма намечается строительство 1-2 этажных жилых домов

усадебного типа, 2-3 этажных домов блокированного типа и объектов культурно-бытового

обслуживания, проектируемая застройка предлагается благоустроенная.

При определении расходов тепла на отопление, вентиляцию и горячее водоснабжение в ка-

честве справочных материалов приняты:

- СНиП 23-02-2003 «Тепловая защита зданий»

- СНиП 2.04.01-85* «Внутренний водовод и канализация зданий».

В соответствии со СНиП 23-01-99 «Строительная климатология»температурный режим ха-

рактеризуется следующими климатическими данными:

- средняя температура наиболее холодной пятидневки (расчетная температура для

проектирования систем теплоснабжения и вентиляции) - 45 С;

- средняя температура за отопительный период - 11 С;

- продолжительность отопительного периода - 255 суток.

Для проектируемых жилых зданий и объектов культурно-бытового обслуживания макси-

мальный тепловой поток на отопление принят в соответствии с показателями нормируемого

удельного расхода тепловой энергии на отопление на 1 кв.м. общей площади и на 1 куб.м.

объем зданий, приведенными в СНиП 23-02-2003 с переводом с сопоставимые единицы

(ккал/час); на вентиляцию общественных зданий - по удельным вентиляционным характери-

стикам зданий. Расходы тепла на горячее водоснабжение определены в соответствии со

СНиП 2.04.01-85*. Нормы расхода горячей воды с температурой 55 С на одного жителя при-

няты 105 л/сутки. Расчетные данные на 1 очередь строительства и на расчетный срок приве-

дены в Таблице 2.1.

Таблица 2.1.

Источник

Существую-

Персп. нагр. на

Сумм. персп.

Сумм.

щая сумм.

отопление

ГВС, Гкал/час

вент., Гкал/час

нагр.

персп.

нагрузка,

Гкал/час

нагр.

Гкал/час

Котельная №1

0,661

1,289

0,509

1,145

2,943

14,187

Котельная №3

16,7

Котельная №2

5,82

3,156

0,868

1,869

6,182

12,002

«Киевская»

Глава 3. Электронная модель системы теплоснабжения

Электронная модель г. Новая Игирма включена в состав настоящей Схемы теплоснаб-

жения в соответствии с требованиями Федерального закона №ФЗ-190 «О теплоснабжении» и

Постановления Правительства РФ №154 «О требованиях к схемам теплоснабжения, порядку

их разработки и утверждения».

Расчетная электронная модель создана средствами программного комплекса ГИС Zulu

7.0 с модулем теплогидравлических расчетов ZuluThermo, разработанного ООО «Политерм»

(г.Санкт-Петербург).

Геоинформационная система Zulu предназначена для редактирования и разработки

ГИС приложений, требующих визуализации пространственных данных в векторном и рас-

тровом виде, анализа их топологии и их связи с семантическими базами данных.

С помощью Zulu можно создавать всевозможные карты, планы и схемы, включая пла-

ны и схемы инженерных сетей с поддержкой их топологии, работать с растрами, использо-

вать данные и получать данные из различных источников BDE, ODBC и ADO.

ГИС Zulu позволяет импортировать данные из таких программ как MapInfo, AutoCAD

Release 12, ArcView. В результате импорта будут получены векторные слои с готовыми объ-

ектами, при этом все характеристики, такие как масштаб, цвет и др. будут сохранены. Если к

объектам в обменном формате была прикреплена база данных, то она так же импортируется

в Zulu.

Помимо импорта Zulu имеет возможность экспорта графических данных в такие про-

граммы как MapInfo, AutoCAD Release 12 и ArcView. Экспорт семантических данных воз-

можен в электронную таблицу Microsoft Excel или страницу HTML.

Расчету подлежат тупиковые и кольцевые сети (количество колец в сети неограни-

ченно), а также двух, трех, четырехтрубные или многотрубные системы теплоснабжения, в

том числе с повысительными насосными станциями и дросселирующими устройствами, ра-

ботающие от одного или нескольких источников.

Программа предусматривает выполнение теплогидравлического расчета системы цен-

трализованного теплоснабжения с потребителями, подключенными к тепловой сети по раз-

личным схемам. Используются 34 схемных решения подключения потребителей, а также 29

схем присоединения ЦТП.

Расчет систем теплоснабжения может производиться с учетом утечек из тепловой сети

и систем теплопотребления, а также тепловых потерь в трубопроводах тепловой сети. Расчет

тепловых потерь ведется либо по нормативным потерям, либо по фактическому состоянию

изоляции.

Результаты расчетов могут быть экспортированы в MS Excel, наглядно представлены с

помощью тематической раскраски и пьезометрических графиков. Картографический матери-

ал и схема тепловых сетей может быть оформлена в виде документа с использованием маке-

та печати.

Состав расчетов:

- Наладочный расчет;

- Поверочный расчет;

- Построение пьезометрического графика;

- Расчет нормативных потерь тепла через изоляцию.

Подсистема «Наладочный расчет».

Целью наладочного расчета является качественное обеспечение всех потребителей,

подключенных к тепловой сети необходимым количеством тепловой энергии и сетевой во-

ды, при оптимальном режиме работы системы централизованного теплоснабжения в целом.

В результате наладочного расчета определяются номера элеваторов, диаметры сопел и

дросселирующих устройств, а также места их установки.

Расчет проводится с учетом различных схем присоединения потребителей к тепловой

сети и степени автоматизации подключенных тепловых нагрузок. При этом на потребителях

могут устанавливаться регуляторы расхода, нагрузки и температуры. На тепловой сети могут

быть установлены насосные станции, регуляторы давления, регуляторы расхода, кустовые

шайбы и перемычки.

Подсистема «Поверочный расчет».

Целью поверочного расчета является определение фактических расходов теплоносите-

ля на участках тепловой сети и у потребителей, а также количестве тепловой энергии полу-

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

чаемой потребителем при заданной температуре воды в подающем трубопроводе и распола-

гаемом напоре на источнике.

Созданная математическая имитационная модель системы теплоснабжения, служащая

для решения поверочной задачи, позволяет анализировать гидравлический и тепловой режим

работы, а также прогнозировать изменение температуры внутреннего воздуха у потребите-

лей.

Расчёт тепловых сетей можно проводить с учётом:

- утечек из тепловой сети и систем теплопотребления;

- тепловых потерь в трубопроводах тепловой сети;

- фактически установленного оборудования на абонентских вводах и тепловых сетях.

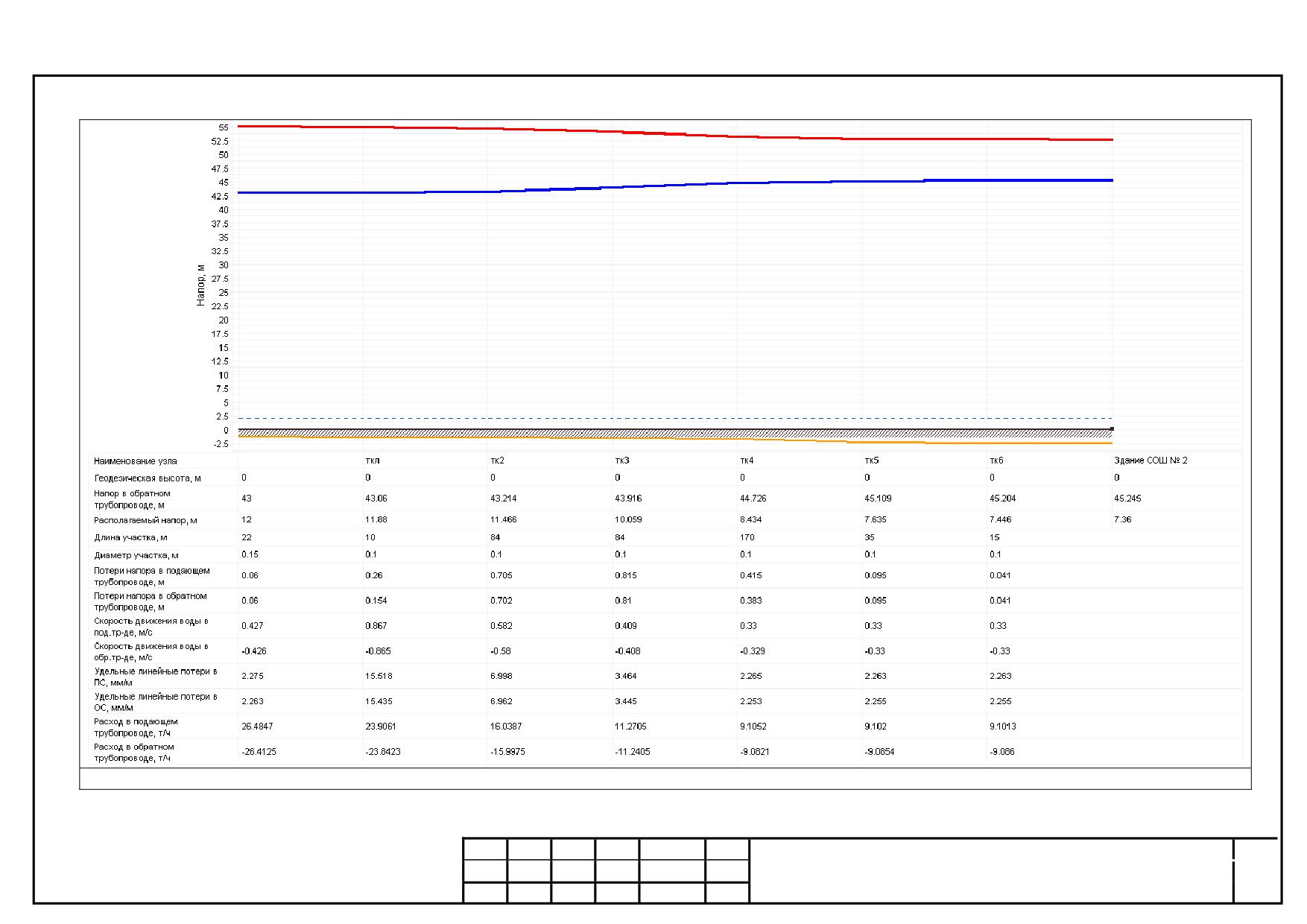

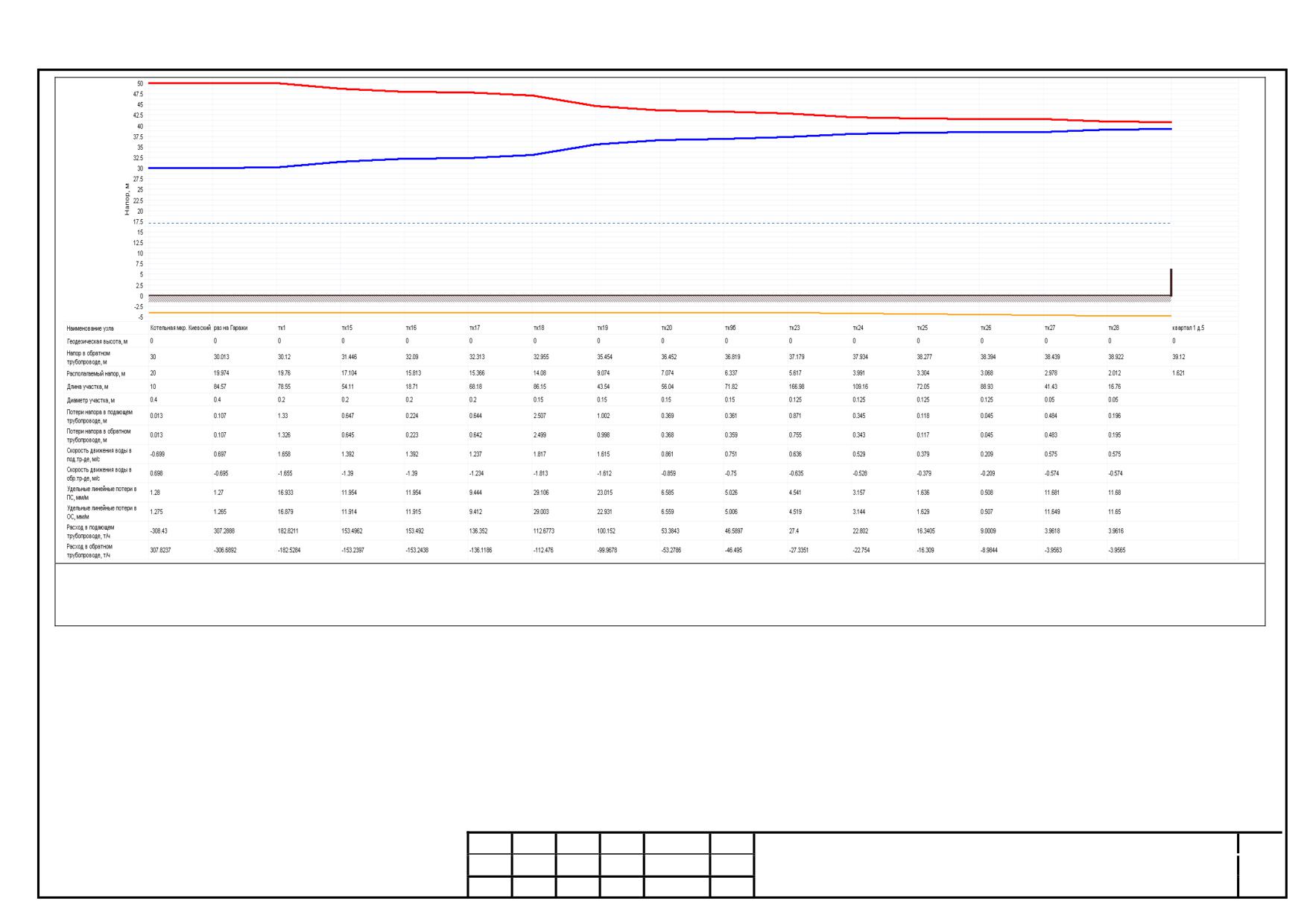

Подсистема «Пьезометрический график».

Целью построения пьезометрического графика рис. “Пример пьезометрического гра-

фика” является наглядная иллюстрация результатов гидравлического расчета (наладочного,

поверочного, конструкторского). Настройка графика задается пользователем, при этом на

экран может выводиться:

- линия давления в подающем трубопроводе;

- линия давления в обратном трубопроводе;

- линия поверхности земли;

- линия потерь напора на шайбе;

- высота здания;

- линия вскипания;

- линия статического напора.

Структура и состав электронной модели.

Тепловая сеть включает в себя следующие основные объекты: источник, участок, по-

требитель и узлы: тепловая камера, разветвление, центральный тепловой пункт и другие

элементы.

Источник - это символьный объект тепловой сети, моделирующий режим работы ко-

тельной или ТЭЦ. В математической модели источник представляется сетевым насосом, соз-

дающим располагаемый напор, и подпиточным насосом, определяющим напор в обратном

трубопроводе.

Участок - это линейный объект, на котором не меняются: диаметр трубопровода, тип

прокладки, вид изоляции, расход теплоносителя. Двухтрубная тепловая сеть изображается в

одну линию и может, в зависимости от желания пользователя, соответствовать или не соот-

ветствовать стандартному изображению сети по ГОСТ 21-605-82. Как любой объект сети,

участок имеет разные режимы работы, например, «отключен подающий» или «отключен об-

ратный».

Потребитель - это конечный объект участка, в который входит один подающий и вы-

ходит один обратный трубопровод тепловой сети. Под потребителем понимается абонент-

ский ввод в здание.

Внутренняя кодировка потребителя зависит от схемы присоединения тепловых нагру-

зок к тепловой сети. Схемы могут быть элеваторные, с насосным смешением, с независимым

присоединением, с открытым или закрытым отбором воды на ГВС. Схемы присоединения

имеют разную степень автоматизации подключенной нагрузки, которая определяется нали-

чием регулятора температуры, например на ГВС, регулятором расхода или нагрузки на сис-

тему отопления, регулирующим клапаном на систему вентиляции.

На данный момент в распоряжении пользователя 32 схемы присоединения потребителей.

Простой узел - это символьный объект тепловой сети, например, разветвление трубо-

провода, смена прокладки, вида изоляции или точка контроля для регулятора.

ЦТП - это символьный элемент тепловой сети, характеризующийся возможностью до-

полнительного регулирования и распределения тепловой энергии. Наличие такого узла под-

разумевает, что за ним находится тупиковая сеть, с индивидуальными потребителями.

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Внутренняя кодировка ЦТП зависит от схемы присоединения тепловых нагрузок к теп-

ловой сети. На данный момент в распоряжении пользователя 29 схем присоединения ЦТП.

В ЦТП может входить и выходить только один участок тепловой сети (подающий и об-

ратный трубопровод). Причем входящий участок должен быть направлен к ЦТП (направле-

ние стрелки), а выходящий от ЦТП к следующему объекту.

Задвижка - это символьный объект тепловой сети, являющийся отсекающим устрой-

ством. Задвижка кроме двух режимов работы (открыта, закрыта), может находиться в про-

межуточном состоянии, которое определяется степенью её закрытия. Промежуточное со-

стояние задвижки должно определятся при её режиме работы Открыта.

В задвижку может входить только один участок и только один участок выходить.

Перемычка - это символьный объект тепловой сети, моделирующий участок между

подающим и обратным трубопроводами.

С помощью перемычек можно моделировать летний режим работы открытых систем

централизованного теплоснабжения, в случаях, когда теплоноситель может подаваться к по-

требителям как по подающему, так и по обратному трубопроводам, без возврата воды на ис-

точник. Переходы между подающими и обратными трубопроводами осуществляются через

перемычки.

Перемычка может использоваться для моделирования трубопроводов - спутников во-

допроводных сетей. В этом случает перемычка должна находиться в режиме работы Закрыта.

3.1. Котельная №1.

Расчет сетей от Котельной №1 проводился в два этапа:

1) Расчет магистральных тепловых сетей

2) Расчет распределительных тепловых сетей

Расчет магистральных тепловых сетей.

Наладочный расчет.

Исходные данные

Расчетная температура наружного воздуха:

-46

Расчетная температура теплоносителя в подающем трубопроводе

95°С

Расчетное значение напора на обратном трубопроводе на источнике

4 атм (43 м)

Доля утечки из тепловой сети (СНиП 2.04.07-86)

0,25%

Запас напора на заполнение системы потребителя

2 м

Расчетный располагаемый напор в системе отопления у потребителя

4 м

В результате наладочного расчета было определено значение требуемого располагае-

мого напора на источнике, равного 8,7 м. Потребитель, находящийся в самых неблагоприят-

ных условиях по результатам расчета - СОШ№2, располагающаяся по адресу ул. Пионерская

д27.

Результаты наладочного расчета по нормативным потерям с учётом утечек.

Количество тепла, вырабатываемое на источнике за ч.

0.812, Гкал/ч

Расход тепла на систему отопления

0.644, Гкал/ч

Тепловые потери в подающем тр-де

0.08885, Гкал/ч

Тепловые потери в обратном тр-де

0.07401, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.001, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.001, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.003, Гкал/ч

Суммарный расход в подающем тр-де

26.485, т/ч

Суммарный расход в обратном тр-де

26.413, т/ч

Суммарный расход на подпитку

0.072, т/ч

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Суммарный расход на систему отопления

26.470, т/ч

Расход воды на утечки из подающего трубопровода

0.015, т/ч

Расход воды на утечки из обратного трубопровода

0.015, т/ч

Расход воды на утечки из систем теплопотребления

0.043, т/ч

Давление в подающем трубопроводе

51.700, м

Давление в обратном трубопроводе

43.000, м

Располагаемый напор

8.700, м

Температура в подающем трубопроводе

95.000,°C

Температура в обратном трубопроводе

64.496,°C

Поверочный расчет.

Исходные данные

Текущая температура наружного воздуха:

-46

Текущая температура теплоносителя в подающем трубопроводе

95°С

Текущее значение напора на обратном трубопроводе на источнике

4 атм (43 м)

Текущий располагаемый напор на выходе из источника

1,16 атм (12 м)

В результате поверочного расчета был выполнен расчет потокораспределения тепло-

носителя с учетом значений фактических (текущих) температур наружного воздуха, тепло-

носителя в подающем трубопроводе и фактического располагаемого напора на источнике.

Результаты поверочного расчёта.

Количество тепла, вырабатываемое на источнике за ч.

0.812, Гкал/ч

Расход тепла на систему отопления

0.644, Гкал/ч

Тепловые потери в подающем тр-де

0.08885, Гкал/ч

Тепловые потери в обратном тр-де

0.07401, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.001, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.001, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.003, Гкал/ч

Суммарный расход в подающем тр-де

26.485, т/ч

Суммарный расход в обратном тр-де

26.413, т/ч

Суммарный расход на подпитку

0.072, т/ч

Суммарный расход на систему отопления

26.470, т/ч

Расход воды на утечки из подающего трубопровода

0.015, т/ч

Расход воды на утечки из обратного трубопровода

0.015, т/ч

Расход воды на утечки из систем теплопотребления

0.043, т/ч

Давление в подающем трубопроводе

55.000, м

Давление в обратном трубопроводе

43.000, м

Располагаемый напор

12.000, м

Температура в подающем трубопроводе

95.000,°C

Температура в обратном трубопроводе

64.496,°C

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

3.2. Котельная №2.

3.2. Расчет магистральных тепловых сетей.

Наладочный расчет.

Исходные данные

Расчетная температура наружного воздуха:

-46

Расчетная температура теплоносителя в подающем трубопроводе

95°С

Расчетное значение напора на обратном трубопроводе на источнике

2,9 атм (30 м)

Доля утечки из тепловой сети (СНиП 2.04.07-86)

0,25%

Запас напора на заполнение системы потребителя

2 м

Расчетный располагаемый напор в системе отопления у потребителя

4 м

В результате наладочного расчета было определено значение требуемого располагае-

мого напора на источнике, равного 18,2 м. Потребитель, находящийся в самых неблагопри-

ятных условиях по результатам это дом №11, располагающийся в 3ем квартале.

Результаты наладочного расчета по нормативным потерям с учётом утечек.

Количество тепла, вырабатываемое на источнике за ч.

5.567, Гкал/ч

Расход тепла на систему отопления

4.914, Гкал/ч

Тепловые потери в подающем тр-де

0.42104, Гкал/ч

Тепловые потери в обратном тр-де

0.20621, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.007, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.005, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.014, Гкал/ч

Суммарный расход в подающем тр-де

200.317, т/ч

Суммарный расход в обратном тр-де

199.711, т/ч

Суммарный расход на подпитку

0.606, т/ч

Суммарный расход на систему отопления

200.175, т/ч

Расход воды на утечки из подающего трубопровода

0.142, т/ч

Расход воды на утечки из обратного трубопровода

0.142, т/ч

Расход воды на утечки из систем теплопотребления

0.322, т/ч

Давление в подающем трубопроводе

48.200, м

Давление в обратном трубопроводе

30.000, м

Располагаемый напор

18.200, м

Температура в подающем трубопроводе

95.000,°C

Температура в обратном трубопроводе

67.401,°C

Поверочный расчет.

Исходные данные

Текущая температура наружного воздуха:

-46

Текущая температура теплоносителя в подающем трубопроводе

95°С

Текущее значение напора на обратном трубопроводе на источнике

2,9 атм (30 м)

Текущий располагаемый напор на выходе из источника

1,93 атм (20 м)

В результате поверочного расчета был выполнен расчет потокораспределения тепло-

носителя с учетом значений фактических (текущих) температур наружного воздуха, тепло-

носителя в подающем трубопроводе и фактического располагаемого напора на источнике.

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Результаты поверочного расчёта.

Количество тепла, вырабатываемое на источнике за ч.

5.306, Гкал/ч

Расход тепла на систему отопления

4.691, Гкал/ч

Тепловые потери в подающем тр-де

0.39425, Гкал/ч

Тепловые потери в обратном тр-де

0.19597, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.006, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.005, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.014, Гкал/ч

Суммарный расход в подающем тр-де

308.430, т/ч

Суммарный расход в обратном тр-де

307.824, т/ч

Суммарный расход на подпитку

0.606, т/ч

Суммарный расход на систему отопления

308.288, т/ч

Расход воды на утечки из подающего трубопровода

0.142, т/ч

Расход воды на утечки из обратного трубопровода

0.142, т/ч

Расход воды на утечки из систем теплопотребления

0.322, т/ч

Давление в подающем трубопроводе

50.000, м

Давление в обратном трубопроводе

30.000, м

Располагаемый напор

20.000, м

Температура в подающем трубопроводе

85.531,°C

Температура в обратном трубопроводе

68.453,°C

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Котельная №3 микрорайон «Химки».

Наладочный расчет.

Исходные данные

Расчетная температура наружного воздуха:

-46

Расчетная температура теплоносителя в подающем трубопроводе

95°С

Расчетное значение напора на обратном трубопроводе на источнике

2,7 атм (28 м)

Доля утечки из тепловой сети (СНиП 2.04.07-86)

0,25%

Запас напора на заполнение системы потребителя

2 м

Расчетный располагаемый напор в системе отопления у потребителя

4 м

В результате наладочного расчета было определено значение требуемого располагае-

мого напора на источнике, равного 22,5 м. Потребитель, находящийся в самых неблагоприят-

ных условиях по результатам это дом №33 микрорайон Химки.

Результаты наладочного расчета по нормативным потерям с учётом утечек.

Количество тепла, вырабатываемое на источнике за ч.

13.773, Гкал/ч

Расход тепла на систему отопления

8.947, Гкал/ч

Расход тепла на открытые системы ГВС

2.864, Гкал/ч

Расход тепла на обобщенных потребителях

0.003, Гкал/ч

Тепловые потери в подающем тр-де

1.29515, Гкал/ч

Тепловые потери в обратном тр-де

0.48053, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.072, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.042, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.070, Гкал/ч

Суммарный расход в подающем тр-де

442.264, т/ч

Суммарный расход в обратном тр-де

415.158, т/ч

Суммарный расход на подпитку

27.106, т/ч

Суммарный расход на систему отопления

364.954, т/ч

Суммарный расход воды на систему ГВС (открытая сх.)

25.430, т/ч

Расход воды на обобщенные потребители

0.179, т/ч

Расход воды на утечки из подающего трубопровода

0.546, т/ч

Расход воды на утечки из обратного трубопровода

0.447, т/ч

Расход воды на утечки из систем теплопотребления

0.682, т/ч

Давление в подающем трубопроводе

50.500, м

Давление в обратном трубопроводе

28.000, м

Располагаемый напор

22.500, м

Температура в подающем трубопроводе

95.000,°C

Температура в обратном трубопроводе

67.765,°C

Поверочный расчет.

Исходные данные

Текущая температура наружного воздуха:

-46

Текущая температура теплоносителя в подающем трубопроводе

95°С

Текущее значение напора на обратном трубопроводе на источнике

2,7 атм (28 м)

Текущий располагаемый напор на выходе из источника

3,29 атм (34 м)

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

В результате поверочного расчета был выполнен расчет потокораспределения теплоно-

сителя с учетом значений фактических (текущих) температур наружного воздуха, теплоноси-

теля в подающем трубопроводе и фактического располагаемого напора на источнике.

Результаты поверочного расчёта.

Количество тепла, вырабатываемое на источнике за ч.

9.709, Гкал/ч

Расход тепла на систему отопления

5.991, Гкал/ч

Расход тепла на открытые системы ГВС

2.009, Гкал/ч

Расход тепла на закрытые системы ГВС

0.599, Гкал/ч

Расход тепла на обобщенных потребителях

0.002, Гкал/ч

Тепловые потери в подающем тр-де

0.71621, Гкал/ч

Тепловые потери в обратном тр-де

0.30211, Гкал/ч

Потери тепла от утечек в подающем тр-де

0.035, Гкал/ч

Потери тепла от утечек в обратном тр-де

0.020, Гкал/ч

Потери тепла от утечек в системах теплопотребления

0.035, Гкал/ч

Суммарный расход в подающем тр-де

608.563, т/ч

Суммарный расход в обратном тр-де

576.509, т/ч

Суммарный расход на подпитку

32.054, т/ч

Суммарный расход на систему отопления

437.881, т/ч

Суммарный расход воды на систему ГВС (открытая сх.)

30.344, т/ч

Расход воды на обобщенные потребители

0.179, т/ч

Расход воды на параллельные ступени ТО

139.639, т/ч

Расход воды на утечки из подающего трубопровода

0.518, т/ч

Расход воды на утечки из обратного трубопровода

0.512, т/ч

Расход воды на утечки из систем теплопотребления

0.680, т/ч

Давление в подающем трубопроводе

62.000, м

Давление в обратном трубопроводе

28.000, м

Располагаемый напор

34.000, м

Температура в подающем трубопроводе

50.000,°C

Температура в обратном трубопроводе

35.716,°C

Рис. 3.5 Пьезометрический график от Котельной №3 до дома №33 микрорайон Химки

(см. Приложения Рис. 4.3 )

Рис. 3.6 Пьезометрический график от Котельной №3 до дома №5 по ул. Солнечной

(см. Приложения Рис. 4.4 )

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Рис. 3.7 Пьезометрический график от Котельной №3 до дома №54 ул. Дружбы

(см. Приложения Рис. 4.5 )

Глава 4 Перспективные балансы тепловой мощности источников тепловой энергии тепло-

вой нагрузки

Таблица 4.1.

№

Наименование

Установленная

Располагаемая

Перспективная

Ре-

п/п

источника

мощность, Гкал/ч

тепловая на-

зерв(+)/дефицит(-)

грузка, Гкал/ч

тепловой мощно-

сти нетто, Гкал/ч

Котельная №1

2,6

14,187

28,613

Котельная №3

60,0

40,2

Котельная №2

30,0

12,002

17,998

«Киевская»

Глава 5 Перспективные балансы производительности водоподготовительных установок и

максимального потребления теплоносителя теплопотребляющими установками потреби-

телей, в том числе в аварийных режимах»

В качестве теплоносителя от теплоисточников Новоигирминского городского поселе-

ния принята сетевая вода с расчетной температурой 95-70°С.

Водоподготовка на котельной №1 отсутствует, поэтому при модернизации котельных

необходимо рассмотреть возможность установки соответствующего водоподготовительного

оборудования. Отсутствие водоподготовки может привести к выходу из строя сетей и обору-

дования котельных.

Глава 6 Предложения по строительству реконструкции и техническому перевооружению

источников тепловой энергии.

Перевод

В настоящем проекте рассматриваются два варианта развития теплоснабжения в Ново-

игирминском городском поселении.

Вариант 1.

Согласно данным, предоставленным теплоснабжающими организациями, мощности

существующих котельных достаточно для обеспечения теплом существующих и перспектив-

ных потребителей, однако оборудование котельных находится в изношенном состоянии, на

котлах отсутствуют контрольно-измерительные приборы, приборы учёта тепла; отсутствие

водоподготовки негативно сказывается при эксплуатации сетей и котельного оборудования.

Исходя из вышесказанного предлагается:

1) Установка оборудования водоподготовительных установок на котельных №1.

2) Оснащение котлов на котельных №1,№2 и №3 контрольно-измерительными прибора-

ми и приборами учёта количества теплоты (тепловой энергии), объема и температуры

теплоносителя .

3) Ремонт и теплоизоляция сетей

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Вариант 2.

Согласно работе «Технико-экономическое обоснование реконструкции котельных р.п.

Новая Игирма», выполненной институтом НСЭМ, и в соответствии с программой социально-

экономического развития Новоигирминского городского поселения 2000-2012 гг, а также

дополнениями Администрации Новоигирминского городского поселения (письмо №1219 от

15.11.2011 г), планируется:

1)Объединение систем теплоснабжения котельных №1 и №3.

Объединение и закольцовка сетей позволит эффективным образом решать эксплуатационные

задачи, проводить обслуживание сетей и котельного оборудования, осуществлять подключе-

ние перспективных нагрузок.

2)В ходе работы по техническому перевооружению источников тепловой энергии планируется

замена существующей котельной №2 микрорайона «Киевский» на блочно-модульную котель-

ную, работающую на местном топливе - отходах деревообрабатывающего производства. Ус-

тановленная мощность котельной составит 30 Гкал/ч (3 котла по 10 Гкал/ч). К новой блоно-

модульной котельной будут подключены все объекты, обслуживаемые существующей ко-

тельной №2, помимо этого планируется присоединение МОУ Новоигирминская Сош №1,

МУЗ Новоигирминская городская больница. В 2015г планируется восстановление детского

сада «Алёнушка», который тоже будет подключен к данной котельной. Подключенная нагруз-

ка изменится на 3,92Гкал.

Глава 7 Предложения по строительству реконструкции и техническому перевооружению

тепловых сетей и сооружений на них.

Для Варианта 1 необходимо осуществление следующих мероприятий по реконструк-

ции теплосетей:

Замена всех изношенных сетей и арматуры всех котельных см. Таблицу 7.1.

Таблица 7.1.

Котельная №1

Dу

Замена трубопровода к

Замена трубопровода

Замена трубопровода к

L м.

мм.

2017 году, м.

к 2022 году, м

2027 году м

110

25,6

19,2

198

79,2

59,4

100

588

235,2

176,4

150

8,8

6,6

Котельная №2

Dу

Замена трубопровода к

Замена трубопровода

Замена трубопровода к

L м.

мм.

2017году, м

к 2022году, м

2027году, м

2760,12

1104,048

828,036

235,75

94,3

70,725

530

212

159

100

1031,19

412,476

309,357

125

571,72

228,688

171,516

200

245,92

98,368

73,776

400

94,57

37,828

28,371

Котельная №3

Dу

Замена трубопровода к

Замена трубопровода

L м.

замена к 2027году м

мм.

2017году м

к 2022году, м

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

279,51

111,804

83,853

1691,3

676,52

507,39

1952,22

780,888

585,666

100

1206,39

482,556

361,917

125

326,16

130,464

97,848

150

2051,86

820,744

615,558

200

1767,01

706,804

530,103

250

958,41

383,364

287,523

350

556

222,4

166,8

В Варианте 2, в связи с мероприятиями по объединению теплосетей и реконструкции

котельной, необходимо проведение следующих мероприятий:

1) Для объединения системы теплоснабжения котельной №1 с котельной №3 намечается

строительство теплосети диаметром 350 мм. по ул.Пионерской отТк 7 (котельная №1)

до места врезки в магистраль от котельной №3; и от тк 7 (котельная №1) до Тк6 (ко-

тельная №3), расположенной на ул. Дружбы .Таким образом, будет произведено объе-

динение и закольцовка сетей существующих котельных №3 и №1.

2) Замена труб участка теплосети котельной №1 по Депутатскому переулку;

3) Выборочная поэтапная замена и ремонт ветхих сетей.

Глава 8. Перспективные топливные балансы

Описание основного и резервного топлива источников тепловой энергии Новоигир-

минского городского поселения представлено в Таблице 1.8.

Таблица 8.1.

Назначение

Расход топлива

Наименование

Значение, тут/год

Основное

Резервное

источника

топливо

Отчетное (2011г, 2012г)

Перспективное

Котельная №1

Дрова

Нет

542,66

705,12

Уголь (перспек-

Котельная №2

Нет

4020,06

5223,62

тивное-щепа)

Котельная №3

Щепа/отсев

Нет

1839,6

3410,59

Для новой котельной (Котельная №2, микрорайон «Киевский») предполагается с ис-

пользование в качестве основного топлива отходов деревообрабатывающего производства,

резервное топливо при этом не предусмотрено.

Глава 9. Оценка надежности теплоснабжения

Под надежностью системы теплоснабжения понимают способность проектируемых и

действующих источников тепловой энергии, тепловых сетей и в целом системы централизо-

ванного теплоснабжения обеспечивать в течение заданного времени требуемые режимы, па-

раметры и качество теплоснабжения.

Централизованное теплоснабжение Новоигирминского городского поселения осущест-

вляется от трёх котельных. Тепловых сети котельных №1 и №3 объединены и закольцованы;

тепловая сеть котельной №2 радиально-тупиковая, резервирование и кольцевание отсутству-

ют.

Расчет допустимого времени устранения аварий в системах отопления жилых домов.

Отказ теплоснабжения потребителя - событие, приводящее к падению температуры в

отапливаемых помещениях жилых и общественных зданий ниже +12°С. Расчет времени сни-

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

жения температуры в жилом здании до +12°С при внезапном прекращении теплоснабжения

производится по следующей формуле:

Где: β - коэффициент аккумуляции помещения (здания), принимаем 70ч;

t_в - внутренняя температура, которая устанавливается в помещении через время z в часах, по-

сле наступления исходного события, °С;

t_н -температура наружного воздуха, усредненная на периоде времени, °С;

t_в,а - внутренняя температура, которая устанавливается критерием отказа теплоснабжения, °С;

Повторяемость температур наружного воздуха принимаем по «Пособие к СНиП 23-01-99

Строительная

климатология»,

Глава

Раздел

Таблица

2.5.

Результаты расчета времени снижения температуры внутри отапливаемого помещения пред-

ставлены в Таблице 9.1

Таблица 9.1.

Время снижения температуры

Температура наружного

Повторяемость температур наружного

воздуха внутри отапливаемого

воздуха, °С

воздуха, час

помещения до +12°С

-42

0,1

9,7

-40

0,2

10,0

-38

0,7

10,4

-36

1,3

10,8

-34

1,9

11,2

-32

2,9

11,7

-30

3,9

12,2

-28

4,8

12,8

-26

6,1

13,4

-24

7,9

14,0

-22

9,1

14,8

-20

15,6

-18

10,4

16,5

-16

9,8

17,6

-14

9,6

18,8

-12

20,1

-10

4,8

21,7

-8

3,8

23,6

-6

2,5

25,7

-4

1,5

28,4

-2

0,5

31,6

0,1

35,8

0,1

41,1

3,9

0,1

48,1

На основании приведенных данных можно оценить время, имеющееся для ликвидации

аварии или принятия мер по предотвращению лавинообразного развития аварий, т.е. замерза-

ния теплоносителя в системах отопления зданий, в которые прекращена подача тепла.

Данные о количестве аварий на сетях во время отопительного сезона отсутствуют.

Надежность теплоснабжения Новоигирминского городского поселения является доста-

точно низкой, отсутствуют резервные трубопроводы, что может привести к прекращению теп-

лоснабжения потребителей в случае аварии на участке магистральной сети.

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Глава 10. Обоснование инвестиций в строительство, реконструкцию и техническое пере-

вооружение.

Расчет необходимых инвестиций в строительство, реконструкцию и техническое перевоору-

жение источников теплоснабжения и тепловых сетей выполнен на основании сборника Госу-

дарственных укрупненных сметных нормативов цены строительства НЦС 81-02-13-2012 и

стоимости ввода аналогичных источников и строительства тепловых сетей.

Вариант 1

В Таблице 10.1 отображены инвестиции в мероприятия по реконструкции и строительству ис-

точников теплоснабжения для Варианта 1 в Новоигирминском городском поселении.

Таблица 10.1.

Объем финансирования,

Сумма капи-

тыс. руб

№п/п

Мероприятие

таловложе-

Примечание

2012-

2018-

2023-

ний, тыс р

2017

2022

2027

ППР и текущее об-

Текущий ремонт и обслуживание

служивание котель-

4420

котлов и котельного оборудова-

1700

1360

ных №1,2 и 3

ния

КИП и приборов учёта тепла на

котельных №1,2,3 (оборудование

Установка КИП и

900

и материалы, проектные работы,

300

приборов учёта тепла

монтаж, пуско-наладка, ввод в

эксплуатацию)

Установка ВПУ на котельных

Установка ВПУ

500

№1 и №2

Проведение энерге-

тического обследова-

300

100

ния котельных №1,2 и

6120

Инвестиции в строительство и ремонт тепловых сетей (Вариант 1) в Новоигирминском город-

ском поселении представлены в Таблице 10.2, 10,3

Таблица 10.2.

№

Сумма капитало-

Объем финансирования, тыс. руб

Мероприятие

Примечание

п/п

вложений, тыс руб.

2012-2017

2018-2022

2023-2027

Проведение энер-

гетического

об-

1500

650

455

395

следования сетей

Замена ветхих

участков сети се-

160000

См. Таблицу 7.1

64000

48000

тей

Таблица 10. 3.

Котельная №1

Стоимость тыс.руб.

Dу мм.

L м.

Замена трубопровода

Замена трубопровода к

Замена трубопровода

к 2017году, м.

2022году, м.

к 2027году, м.

110

308

231,000

231,00

189,44

142,08

198

649,44

487,08

100

588

2257,92

1693,44

150

88,00

66,00

Котельная №2

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

Стоимость тыс.руб.

Dу мм.

L м.

Замена трубопровода

к 2017году, м.

к 2022году, м.

к 2027году м.

2760,12

8169,955

6127,466

235,75

773,260

579,945

530

1823,200

1367,400

100

1031,19

3959,770

2969,827

125

571,72

2241,142

1680,856

200

245,92

1082,048

811,536

400

94,57

453,936

340,452

Котельная №3

Стоимость тыс.руб.

Dу мм.

L м.

Замена трубопровода

к 2017 году, м.

к 2022 году, м.

к 2027году, м.

279,51

782,628

586,971

1691,3

5547,464

4160,598

1952,22

6715,637

5036,727

100

1206,39

4632,538

3474,403

125

326,16

1278,547

958,910

150

2051,86

8207,440

6155,580

200

1767,01

7774,844

5831,133

250

958,41

4293,677

3220,257

350

556

2579,840

1934,880

Суммарные инвестиции в строительство и ремонт тепловых сетей для варианта 1 пред-

ставлены в Таблице №10.4

Таблица 10.4.

№

Сумма капиталовложе-

Объем финансирования, тыс. руб

Мероприятие

п/п

ний, тыс р

2013-2017

2018-2022

2023-2027

Источники

6120

2600

1760

Тепловые сети

161500

64650

48455

48395

Итого:

167620

67250

50215

50155

Вариант 2

В Таблице 10.5 отображены инвестиции в мероприятия по реконструкции и строительству ис-

точников теплоснабжения для Варианта 2 в Новоигирминском городском поселении.

Таблица 10.5.

Объем финансирования,

№

Сумма ка-

тыс. руб

п/

Мероприятие

питаловло-

Примечание

2012-

2018-

2023-

жений, тыс р

2017

2022

2027

Замена котельной №2

Замена котельной на блочную с

«Киевской» на блоч-

90000

установленной

мощностью

90000

ную

30Гкал.

КИП и приборов учёта тепла н

акотельных

№1,2,3 (оборудова-

Установка КИП и

900

ние и материалы, проектные ра-

600

300

приборов учёта тепла

боты, монтаж, пуско-наладка,

приемо-сдача в эксплуатацию)

Установка ВПУ на котельных

Установка ВПУ

500

№1 и №2

Проведение энерге-

200

100

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

тического обследова-

ния котельных №1 и

№ 3

Проведение энерге-

тического обследова-

1500

650

455

395

ния сетей

Всего

93100

91850

855

395

Инвестиции в строительство и ремонт тепловых сетей (Вариант 2) в Новоигирминском

городском поселении представлены в Таблице 10.6

Таблица 10.6.

Инвестиции тыс. руб.

Мероприятия

к 2017 году

К 2022 году

К 2027 году

Плановый ремонт-замена участков трубопро-

53595

вода

Работы по объединению теплосетей котельных

13290

№1 и №3

Всего

174075

Сводная таблица сумм капиталовложений по Варианту 2 представлена в Таблица 10.7

Таблица 10.7.

№

Объем финансирования, тыс. руб

Сумма капитало-

Мероприятие

вложений, тыс р

2018-

2023-

п/п

2013-2017

2022

2027

Источники

93100

91850

855

395

Тепловые сети

174075

66885

53595

Итого

265925

158735

54450

53990

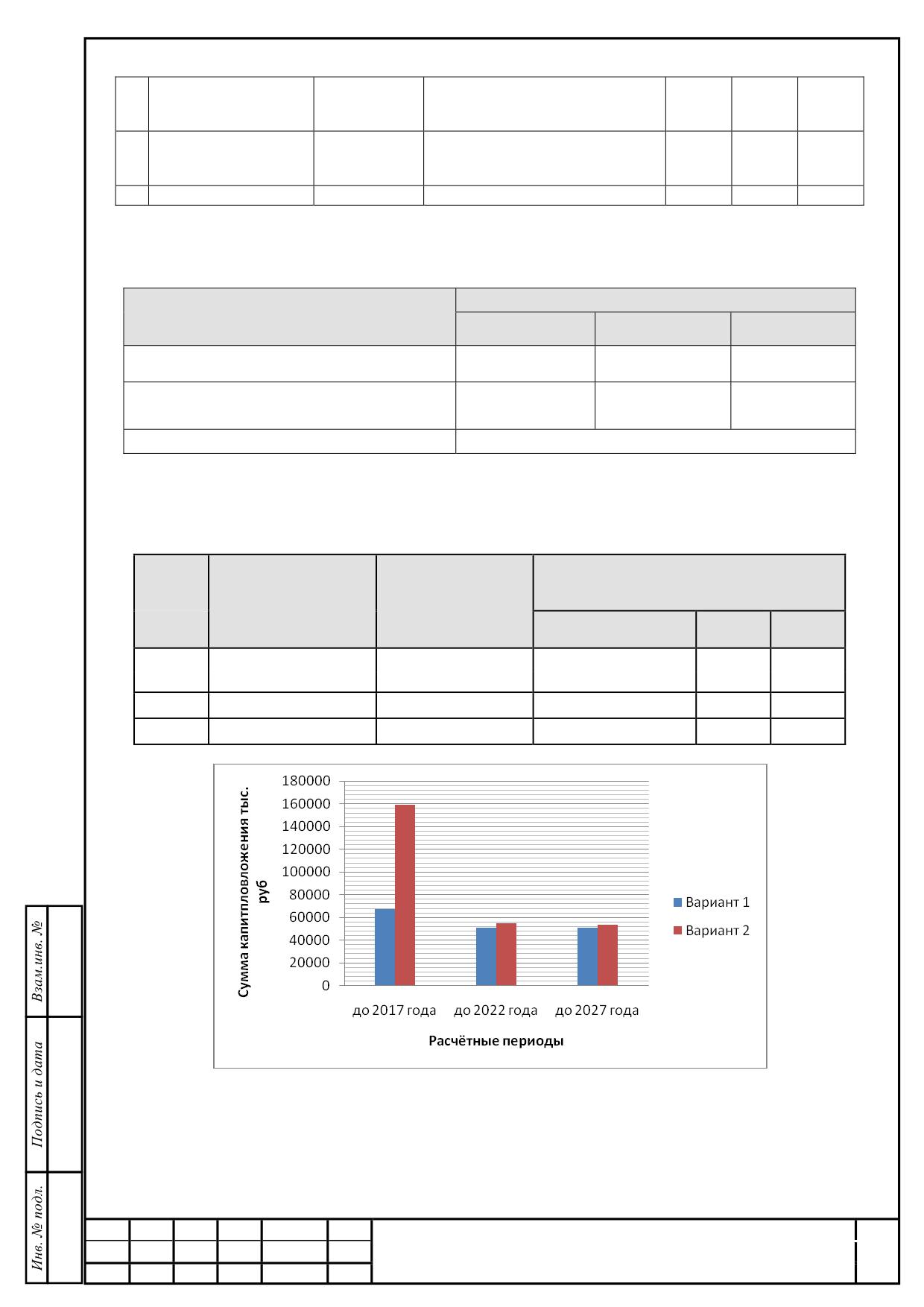

Рис. 10.1 Сравнение капиталовложений по Вариантам 1 и 2

Как видно из Рисунка 10.1, Вариант 2 является более затратным с точки зрения капита-

ловложений по сравнению с Вариантом 1, но Вариант 2 сможет обеспечить надежное тепло-

снабжение Новоигирминского городского поселения на достаточно длительный период, тогда

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

как Вариант 1 предполагает лишь ремонт существующих котельных и теплосетей. Кроме того,

при сравнении этих вариантов необходимо учитывать текущие затраты теплоисточников.

Замена котельной №2 на новую модульную котельную установку, работающую на от-

ходах деревообрабатывающей промышленности, снизит тарифы на потребление тепловой

энергии.

Глава 11Обоснование предложения по определению единой теплоснабжающей организации

Решение по определению единой теплоснабжающей организации

В соответствии со статьей 2 пунктом 28 Федерального закона 190 «О теплоснабжении»:

«Единая теплоснабжающая организация в системе теплоснабжения (далее - единая тепло-

снабжающая организация) -теплоснабжающая организация, которая определяется в схеме теп-

лоснабжения федеральным органом исполнительной власти, уполномоченным Правительст-

вом Российской Федерации на реализацию государственной политики в сфере теплоснабже-

ния (далее - федеральный орган исполнительной власти, уполномоченный на реализацию го-

сударственной политики в сфере теплоснабжения), или органом местного самоуправления на

основании критериев и в порядке, которые установлены правилами организации теплоснаб-

жения, утвержденными Правительством Российской Федерации». В соответствии со статьей 6

пунктом 6 Федерального закона 190 «О теплоснабжении»: «К полномочиям органов местного

самоуправления поселений, городских округов по организации теплоснабжения на соответст-

вующих территориях относится утверждение схем теплоснабжения поселений, городских ок-

ругов с численностью населения менее пятисот тысяч человек, в том числе определение еди-

ной теплоснабжающей организации. Предложения по установлению единой теплоснабжаю-

щей организации осуществляются на основании критериев определения единой теплоснаб-

жающей организации, установленных в правилах организации теплоснабжения, утверждае-

мых Правительством Российской Федерации. Предлагается использовать для этого нижесле-

дующий раздел проекта Постановления Правительства Российской Федерации «Об утвержде-

нии правил организации теплоснабжения», предложенный к утверждению Правительством

Российской Федерации в соответствии со статьей 4 пунктом 1 ФЗ-190 «О теплоснабжении»:

Критерии и порядок определения единой теплоснабжающей организации

1. Статус единой теплоснабжающей организации присваивается органом местного са-

моуправления или федеральным органом исполнительной власти (далее - уполномоченные

органы) при утверждении схемы теплоснабжения поселения, городского округа, а в случае

смены единой теплоснабжающей организации - при актуализации схемы теплоснабжения.

2. В проекте схемы теплоснабжения должны быть определены границы зон деятельно-

сти единой теплоснабжающей организации (организаций). Границы зоны (зон) деятельности

единой теплоснабжающей организации (организаций) определяются границами системы теп-

лоснабжения, в отношении которой присваивается соответствующий статус. В случае, если на

территории поселения, городского округа существуют несколько систем теплоснабжения,

уполномоченные органы вправе:

-определить единую теплоснабжающую организацию (организации) в каждой из сис-

тем теплоснабжения, расположенных в границах поселения, городского

округа;

-определить на несколько систем теплоснабжения единую теплоснабжающую

организацию, если такая организация владеет на праве собственности или ином

законном основании источниками тепловой энергии и (или) тепловыми сетями в

каждой из систем теплоснабжения, входящей в зону её деятельности.

3. Для присвоения статуса единой теплоснабжающей организации впервые на террито-

рии поселения, городского округа, лица, владеющие на праве собственности или ином закон-

ном основании источниками тепловой энергии и (или) тепловыми сетями на территории посе-

ления, городского округа вправе подать в течение одного месяца с даты размещения на сайте

поселения, городского округа, города федерального значения проекта схемы теплоснабжения

в орган местного самоуправления заявки на присвоение статуса единой теплоснабжающей ор-

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата

ганизации с указанием зоны деятельности, в которой указанные лица планируют исполнять

функции единой теплоснабжающей организации. Орган местного самоуправления обязан раз-

местить сведения о принятых заявках на сайте поселения, городского округа.

4. В случае, если в отношении одной зоны деятельности единой теплоснабжающей ор-

ганизации подана одна заявка от лица, владеющего на праве собственности или ином закон-

ном основании источниками тепловой энергии и (или) тепловыми сетями в соответствующей

системе теплоснабжения, то статус единой теплоснабжающей организации присваивается ука-

занному лицу. В случае, если в отношении одной зоны деятельности единой теплоснабжаю-

щей организации подано несколько заявок от лиц, владеющих на праве собственности или

ином законном основании источниками тепловой энергии и (или) тепловыми сетями в соот-

ветствующей системе теплоснабжения, орган местного самоуправления присваивает статус

единой теплоснабжающей организации в соответствии с критериями настоящих Правил.

5. Критериями определения единой теплоснабжающей организации

являются:

1) владение на праве собственности или ином законном основании источниками

тепловой энергии с наибольшей совокупной установленной тепловой мощностью в

границах зоны деятельности единой теплоснабжающей организации или тепловыми сетями, к

которым непосредственно подключены источники тепловой энергии с наибольшей совокуп-

ной установленной тепловой мощностью в границах зоны деятельности единой теплоснаб-

жающей организации;

2) размер уставного (складочного) капитала хозяйственного товарищества или

общества, уставного фонда унитарного предприятия должен быть не менее

остаточной балансовой стоимости источников тепловой энергии и тепловых

сетей, которыми указанная организация владеет на праве собственности или ином за-

конном основании в границах зоны деятельности единой теплоснабжающей организации.

Размер уставного капитала и остаточная балансовая стоимость имущества определяются по

данным бухгалтерской отчетности на последнюю отчетную дату перед подачей заявки на при-

своение статуса единой теплоснабжающей организации.

6. В случае если в отношении одной зоны деятельности единой теплоснабжающей ор-

ганизации подано более одной заявки на присвоение соответствующего статуса от лиц, соот-

ветствующих критериям, установленным настоящими Правилами, статус единой теплоснаб-

жающей организации присваивается организации, способной в лучшей мере обеспечить на-

дежность

теплоснабжения в соответствующей системе теплоснабжения. Способность обеспечить

надежность теплоснабжения определяется наличием у организации технических возможно-

стей и квалифицированного персонала по наладке, мониторингу, диспетчеризации, переклю-

чениям и оперативному управлению гидравлическими режимами, и обосновывается в схеме

теплоснабжения.

7. В случае если в отношении зоны деятельности единой теплоснабжающей организа-

ции не подано ни одной заявки на присвоение соответствующего статуса, статус единой теп-

лоснабжающей организации присваивается организации, владеющей в соответствующей зоне

деятельности источниками тепловой энергии и (или) тепловыми сетями, и соответствующей

критериям настоящих Правил.

8. Единая теплоснабжающая организация при осуществлении своей

деятельности обязана:

а) заключать и надлежаще исполнять договоры теплоснабжения со всеми

обратившимися к ней потребителями тепловой энергии в своей зоне

деятельности;

б) осуществлять мониторинг реализации схемы теплоснабжения и подавать в

орган, утвердивший схему теплоснабжения, отчеты о реализации, включая

предложения по актуализации схемы теплоснабжения;

в) надлежащим образом исполнять обязательства перед иными

теплоснабжающими и теплосетевыми организациями в зоне своей деятельности;

Лист

0513-НИ-38-001

Изм

Кол

Лист

Nдок

Подпись

Дата
