Автомобиль ГАЗель NN. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Техническая характеристика
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
189
Техническая характеристика
ОСНОВНЫЕ РАЗМЕРЫ
Автомобиль А21R22, А21R23
А=900 мм;
B=1610 мм (для автомобиля со стальной платформой);
B=1545 мм (для автомобиля с алюминиевой платформой);
C=2536 мм;
D=2066 мм (для автомобиля со стальной платформой);
D=2160 мм
(для автомобиля со стальной платформой
увеличенного размера);
D=2160 мм (для автомобиля с алюминиевой платформой).
190
Техническая характеристика
Автомобиль А21R32, А21R33, C41R92
А=900 мм;
B=2089 мм (для автомобиля со стальной платформой);
B=2024 мм (для автомобиля с алюминиевой платформой);
C=2536 мм;
D=2140 мм (A21R32, A21R33);
D=2170 мм (C41R92);
E=2066 мм (для автомобиля со стальной платформой);
E=2160 мм
(для автомобиля со стальной платформой
увеличенного размера);
E=2050 мм (для автомобиля с алюминиевой платформой).
191
Техническая характеристика

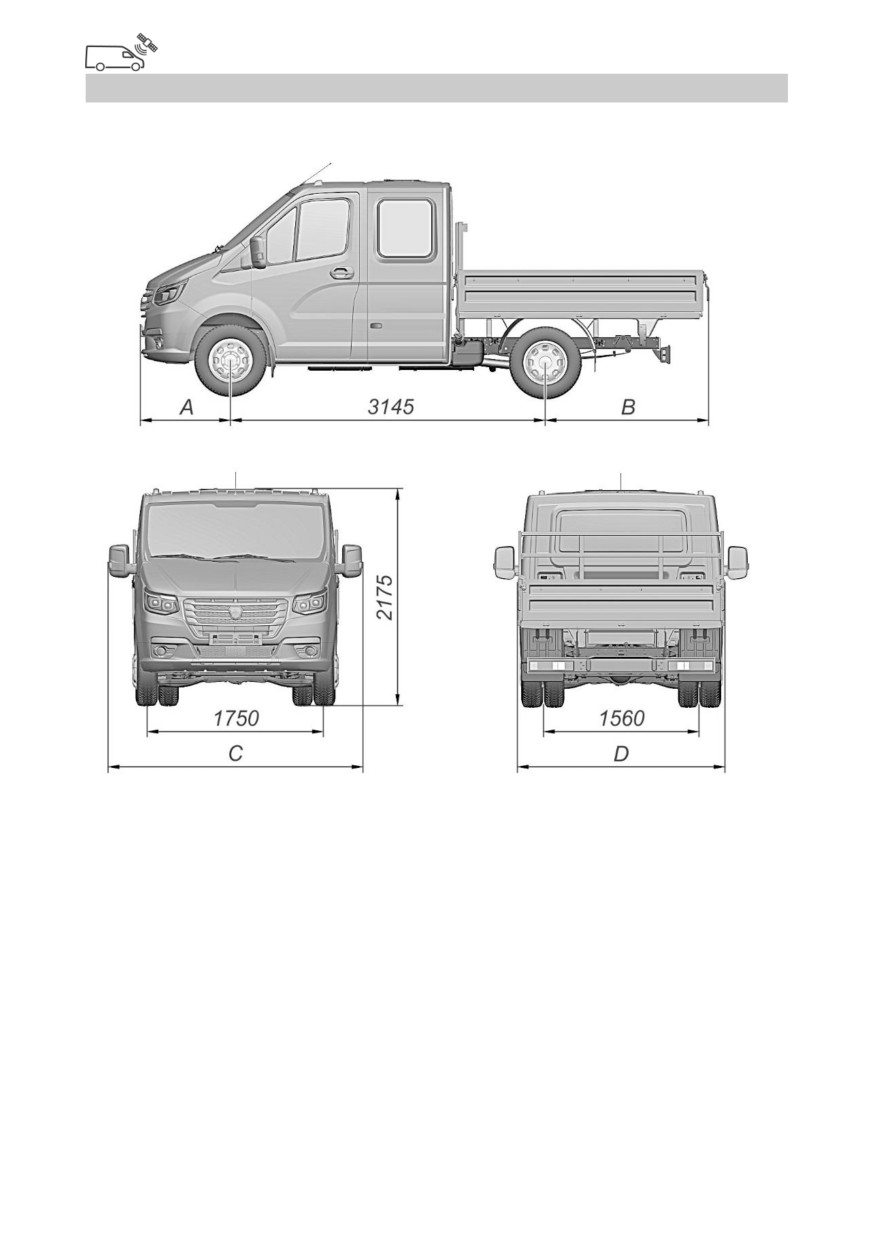

Автомобиль А22R22, А22R23
А=900 мм;
B=1610 мм (для автомобиля со стальной платформой);
B=1545 мм (для автомобиля с алюминиевой платформой);
C=2536 мм;
D=2066 мм (для автомобиля со стальной платформой);
D=2050 мм (для автомобиля с алюминиевой платформой).
192
Техническая характеристика
Автомобиль А22R32, А22R33, C42R92
А=900 мм;
B=1753 мм (для автомобиля со стальной платформой);
B=1688 мм (для автомобиля с алюминиевой платформой);
C=2536 мм;
D=2175 мм (A22R32, A22R33);
D=2210 мм (C42R92);
E=2066 мм (для автомобиля со стальной платформой);
E=2160 мм
(для автомобиля со стальной платформой
увеличенного размера);
E=2160 мм (для автомобиля с алюминиевой платформой).
193
Техническая характеристика
Автомобиль А31R22, A31R23
А=900 мм;
B=2536 мм.
194
Техническая характеристика
Автомобиль А32R22, A32R23
А=900 мм;
B=2536 мм.
195

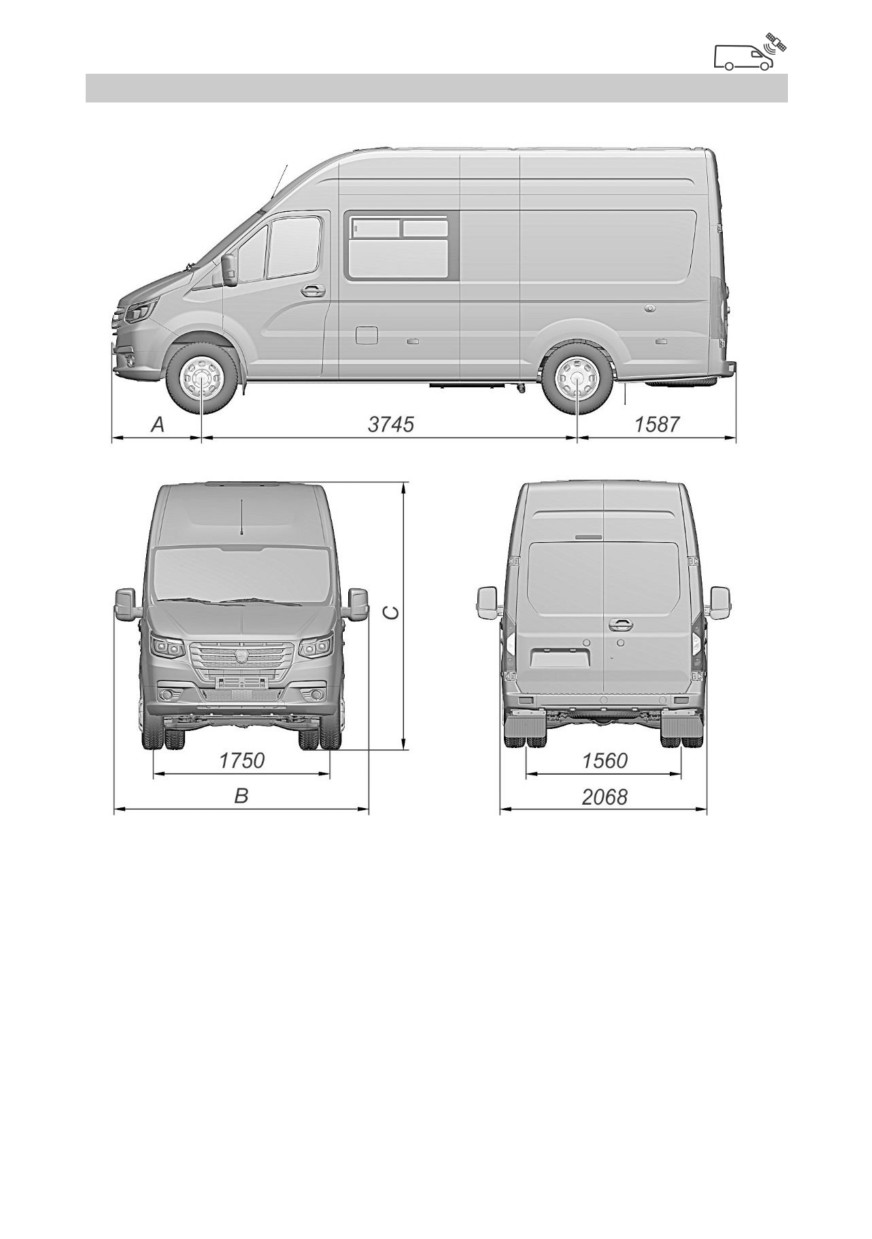

Техническая характеристика
Автомобиль А31R32, A31R33, C45R92
А=875/9001) мм;
B=2513/25361) мм;
C=2735 мм (A31R32, A31R33);
C=2815 мм (C45R92).
1) Для автомобиля с оперением «GAZelle NN».
196
Техническая характеристика
Автомобиль А32R32, A32R33, C46R92
А=900 мм;
B=2536 мм;
C=2735 мм (A32R32, A32R33);
C=2815 мм (C46R92).
197
Техническая характеристика
Автомобиль А65R22, A65R23
А=900 мм;
B=2536 мм;
C=2725 мм (без кондиционера);
C=2848 мм (с кондиционером).
198
Техническая характеристика
Автомобиль А65R32, A65R33, A62R32, A62R33
А=900 мм;
B=2536 мм;
C=2725 мм (без кондиционера);
C=2848 мм (с кондиционером).
199
Техническая характеристика
Автомобиль C45R02
А=900 мм;
B=2536 мм.
200
Техническая характеристика
Автомобиль C46R02
А=900 мм;
B=2536 мм.
201
Техническая характеристика
Автомобиль A65R52
А=900 мм;
B=2536 мм;
C=2740 мм (без кондиционера);
C=2860 мм (с кондиционером).
202
Техническая характеристика
ОБЩИЕ ДАННЫЕ
Модель автомобиля
Параметры
A21R22/
A21R32/
A21R23
A21R33
Количество мест (включая водителя),
3
чел
Технически допустимая максимальная
2490 - 3500
3285 - 3500/
масса автомобиля1), кг
2490 - 3500
Масса снаряженного автомобиля, кг
с дв. ISF2.8 Евро-4
21152) (21003))
22702) (22453))
с дв. ISF2.8 Евро-5
21352) (21203))
22902) (22653))
с дв. TDI 2.0
20852) (20703))
22052) (21803))
с дв. А274, А275
20002) (19853))
21252) (21003))
Технически допустимая максимальная
масса, приходящаяся на каждую из
осей автомобиля, кг:
переднюю
1550
заднюю
2600
Дорожный просвет
(под картером
170
заднего моста при полной массе), мм
Минимальный радиус поворота по
5,7
6,5
колее наружного переднего колеса, м
Контрольный
расход
топлива
(замеряется по специальной методике)
при движении с постоянной скоростью,
л/100 км
c дв. ISF2.8:
60 км/ч
8,5
80 км/ч
10,3
с дв. TDI 2.0:
60 км/ч
8,1
80 км/ч
9,7
с дв. А274, А275:
60 км/ч
9,8
80 км/ч
12,1
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
2) Для автомобилей со стальной платформой.
3) Для автомобилей с алюминиевой платформой.
203
Техническая характеристика
Модель автомобиля
Параметры
A21R22/
A21R32/
A21R23
A21R33
Максимальная скорость автомобиля на
130
горизонтальном
участке
ровного
шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
22
задний
16
11
Максимальный
подъём,
26
преодолеваемый автомобилем с полной
нагрузкой, %
Погрузочная высота, мм
975
204
Техническая характеристика
Модель автомобиля
Параметры
A22R22/
A22R32/
A22R23
A22R33
Количество мест (включая водителя),
7
чел
Технически допустимая максимальная
3195 - 3500/
3315 - 3500/
масса автомобиля1), кг
3085 - 3500
3205 - 3500
Масса снаряженного автомобиля, кг
с дв. ISF2.8 Евро-4
22502) (22353))
23602) (23453))
с дв. ISF2.8 Евро-5
22702) (22553))
23802) (23653))
с дв. TDI 2.0
22202) (22053))
23302) (23153))
с дв. А274, А275
21552) (21403))
22602) (22453))
Технически допустимая максимальная
масса, приходящаяся на каждую из
осей автомобиля, кг:
переднюю
1550
1650/1550
заднюю
2600
Дорожный просвет
(под картером
170
заднего моста при полной массе), мм
Минимальный радиус поворота по
5,7
6,5
колее наружного переднего колеса, м
Контрольный
расход
топлива
(замеряется по специальной методике)
при
движении
с
постоянной
скоростью, л/100 км
c дв. ISF2.8:
60 км/ч
8,5
80 км/ч
10,3
с дв. TDI 2.0:
60 км/ч
8,1
80 км/ч
9,7
с дв. А274, А275:
60 км/ч
9,8
80 км/ч
12,1
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
2) Для автомобилей со стальной платформой.
3) Для автомобилей с алюминиевой платформой.
205
Техническая характеристика
Модель автомобиля
Параметры
A22R22/
A22R32/
A22R23
A22R33
Максимальная скорость автомобиля на
130
горизонтальном участке ровного
шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
22
задний
16
15
Максимальный
подъём,
26
преодолеваемый автомобилем с полной
нагрузкой, %
Погрузочная высота, мм
975
206
Техническая характеристика
Модель автомобиля
Параметры
A31R22/
A32R22/
A31R23
A32R23
Количество мест (включая водителя), чел
3
7
Технически допустимая максимальная масса
3465 - 3500/
3500/
автомобиля1), кг
3355 - 3500
3470 - 3500
Масса снаряженного автомобиля, кг
с дв. ISF2.8 Евро-4
2470
2585
с дв. ISF2.8 Евро-5
2490
2605
с дв. TDI 2.0
2440
2555
с дв. А274, А275
2360
2475
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1550
заднюю
2600
Дорожный просвет
(под картером заднего
170
моста при полной массе), мм
Минимальный радиус поворота по колее
5,7
наружного переднего колеса, м
Контрольный расход топлива (замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км
c дв. ISF2.8:
60 км/ч
8,5
80 км/ч
10,3
с дв. TDI 2.0:
60 км/ч
8,1
80 км/ч
9,7
с дв. А274, А275:
60 км/ч
9,8
80 км/ч
12,1
Максимальная скорость автомобиля на
130
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
22
задний
14
Максимальный подъём, преодолеваемый
26
автомобилем с полной нагрузкой, %
Погрузочная высота, мм
730
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
207
Техническая характеристика
Модель автомобиля
Параметры
A31R32/
A32R32/
A31R33
A32R33
Количество мест (включая водителя), чел
3
7
Технически допустимая максимальная масса
3500/
3500
автомобиля1), кг
3450 - 3500
Масса снаряженного автомобиля, кг
с дв. ISF2.8 Евро-4
2565
2680
с дв. ISF2.8 Евро-5
2585
2700
с дв. TDI 2.0
2535
2650
с дв. А274, А275
2455
2570
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1650/1550
1650
заднюю
2600
Дорожный просвет
(под картером заднего
170
моста при полной массе), мм
Минимальный радиус поворота по колее
6,5
наружного переднего колеса, м
Контрольный расход топлива (замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км:
c дв. ISF2.8:
60 км/ч
8,5
80 км/ч
10,3
с дв. TDI 2.0:
60 км/ч
8,1
80 км/ч
9,7
с дв. А274, А275:
60 км/ч
9,8
80 км/ч
12,1
Максимальная скорость автомобиля на
130
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
22
задний
14
Максимальный
подъём,
преодолеваемый
26
автомобилем с полной нагрузкой, %
Погрузочная высота, мм
730
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
208
Техническая характеристика
Модель автомобиля
Параметры
A65R22/
A65R23
Класс автобуса
А
Пассажировместимость, чел
14
в т.ч. сидящих пассажиров, чел
13
Технически допустимая максимальная масса
4200
автомобиля1), кг
Масса снаряженного автомобиля, кг:
с дв. ISF2.8 Евро-4
2760
с дв. ISF2.8 Евро-5
2780
с дв. А275
2650
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1650
заднюю
2670
Дорожный просвет (под картером заднего моста
170
при полной массе), мм
Минимальный радиус поворота по колее
5,7
наружного переднего колеса, м
Контрольный расход топлива
(замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км:
60 км/ч, с дв. ISF2.8 Евро-4
8,1
80 км/ч, с дв. ISF2.8 Евро-4
11,0
60 км/ч, с дв. ISF2.8 Евро-5
9,1
80 км/ч, с дв. ISF2.8 Евро-5
12,0
60 км/ч, с дв. А275
10,0
80 км/ч, с дв. А275
12,4
Максимальная скорость автомобиля на
130 (1202))
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
24
задний
10
Максимальный
подъём,
преодолеваемый
26
автомобилем с полной нагрузкой, %
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
2) Для автомобилей с дв. ISF2.8s5F148.
209
Техническая характеристика
Модель автомобиля
Параметры
A65R32/ A65R33
A62R32/
A62R33
Класс автобуса
A
B
Пассажировместимость, чел
17
22
16
в т.ч. сидящих пассажиров, чел
14 или 16
16
Технически допустимая максимальная
4200
4600
4200
масса автомобиля1), кг
Масса снаряженного автомобиля, кг:
с дв. ISF2.8 Евро-4
2990
-
2990
с дв. ISF2.8 Евро-5
3010
3040
3010
с дв. А275
2880
-
2880
Технически допустимая максимальная
масса, приходящаяся на каждую из осей
автомобиля, кг:
переднюю
1650
1650
1650
заднюю
2670
3300
2670
Дорожный просвет (под картером заднего
170
моста при полной массе), мм
Минимальный радиус поворота по колее
6,5
наружного переднего колеса, м
Контрольный расход топлива (замеряется
по специальной методике) при движении с
постоянной скоростью, л/100 км:
60 км/ч, с дв. ISF2.8 Евро-4
8,1
80 км/ч, с дв. ISF2.8 Евро-4
11,0
60 км/ч, с дв. ISF2.8 Евро-5
9,1
80 км/ч, с дв. ISF2.8 Евро-5
12,0
60 км/ч, с дв. А275
10,0
80 км/ч, с дв. А275
12,4
Максимальная скорость автомобиля на
130 (1202))
горизонтальном участке ровного шоссе,
км/ч
Углы свеса (с нагрузкой), град.:
передний
24
задний
10
Максимальный подъём, преодолеваемый
26
автомобилем с полной нагрузкой, %
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
2) Для автомобилей с дв. ISF2.8s5F148.
210
Техническая характеристика
Модель автомобиля
Параметры
C41R92/
C42R92/
C45R92
C46R92
Количество мест (включая водителя), чел
3
7
Технически допустимая максимальная масса
4600
автомобиля1), кг
Масса снаряженного автомобиля, кг
с дв. ISF2.8s4R148
2380/2655
2480/2780
с дв. ISF2.8s5161P
2400/2675
2500/2800
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1650
заднюю
3300
Дорожный просвет (под картером заднего моста
170
при полной массе), мм
Минимальный радиус поворота по колее
6,5
наружного переднего колеса, м
Контрольный расход топлива
(замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км:
60 км/ч, с дв. ISF2.8s4R148
9,0/9,4
80 км/ч, с дв. ISF2.8s4R148
11,6/12,4
60 км/ч, с дв. ISF2.8s5161P
10,0/10,4
80 км/ч, с дв. ISF2.8s5161P
12,6/13,4
Максимальная скорость автомобиля на
120
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
24/22
23/22
задний
14/17
15/17
Максимальный
подъём,
преодолеваемый
26
автомобилем с полной нагрузкой, %
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
211
Техническая характеристика
Модель автомобиля
Параметры
C45R02
C46R02
Количество мест (включая водителя), чел
3
7
Технически допустимая максимальная масса
4600
автомобиля1), кг
Масса снаряженного автомобиля, кг
с дв. ISF2.8s4R148
2785
2910
с дв. ISF2.8s5161P
2805
2930
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1650
заднюю
3300
Дорожный просвет (под картером заднего моста
170
при полной массе), мм
Минимальный радиус поворота по колее
6,8
наружного переднего колеса, м
Контрольный расход топлива
(замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км:
60 км/ч, с дв. ISF2.8s4R148
9,4
80 км/ч, с дв. ISF2.8s4R148
12,4
60 км/ч, с дв. ISF2.8s5161P
10,4
80 км/ч, с дв. ISF2.8s5161P
13,4
Максимальная скорость автомобиля на
120
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
23
задний
12
Максимальный
подъём,
преодолеваемый
26
автомобилем с полной нагрузкой, %
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
212
Техническая характеристика
Модель автомобиля
Параметры
A65R52
Класс автобуса
А
Пассажировместимость, чел
22
в т.ч. сидящих пассажиров, чел
17
19
Технически допустимая максимальная масса
4600
автомобиля1), кг
Масса снаряженного автомобиля, кг:
3245
Технически допустимая максимальная масса,
приходящаяся на каждую из осей автомобиля,
кг:
переднюю
1650
заднюю
3300
Дорожный просвет (под картером заднего моста
170
при полной массе), мм
Минимальный радиус поворота по колее
6,8
наружного переднего колеса, м
Контрольный расход топлива
(замеряется по
специальной методике) при движении с
постоянной скоростью, л/100 км:
60 км/ч
9,1
80 км/ч
12,0
Максимальная скорость автомобиля на
120
горизонтальном участке ровного шоссе, км/ч
Углы свеса (с нагрузкой), град.:
передний
24
задний
9
Максимальный
подъём,
преодолеваемый
26
автомобилем с полной нагрузкой, %
1) Фактическая масса ТС указывается в сопроводительной документации на
автомобиль.
213
Техническая характеристика
ДВИГАТЕЛЬ
Модель
Экологический класс
4
5
Тип
Дизельный, с турбонаддувом и
охладителем надувочного воздуха
Количество цилиндров и их
4, рядное
расположение
Диаметр цилиндров и ход
94х100
поршня, мм
Рабочий объем цилиндров,
2,8
л
Степень сжатия
16,5
16,9
Максимальная мощность,
88,3
110
88,3
110
102,7
кВт (л.с.)
(120)
(149,6)
(120)
(149,6)
(139,7)
при частоте вращения
3600
3400
3600
3400
коленчатого вала, об/мин
Максимальный крутящий
270
330
270
320
момент, нетто, Н·м (кгс·м)
(27,5)
(33,6)
(27,5)
(32,6)
при частоте вращения
1400-
1800-
1200-
1400-
1400-
коленчатого вала, об/мин
3000
2600
3000
3000
2700
Порядок работы цилиндров
1-3-4-2
Частота
вращения
коленчатого вала в режиме
холостого хода, об/мин:
минимальная (nmin. хх)
750±50
800±50
максимальная (nmax. хх)
4500
3800
Направление
вращения
Правое
коленчатого вала (наблюдая
со стороны вентилятора)
214
Техническая характеристика
Модель
TDI 2.0
Экологический класс
5
Тип
Дизельный, с турбонаддувом и
охладителем надувочного воздуха
Количество цилиндров и их
4, рядное
расположение
Диаметр цилиндров и ход
81х95,5
поршня, мм
Рабочий объем цилиндров, л
1,968
Степень сжатия
15,5
Максимальная мощность, кВт
100 (136)
(л.с.)
при
частоте
вращения
3500
коленчатого вала, об/мин
Максимальный
крутящий
340 (34,6)
момент, нетто, Н·м (кгс·м)
при
частоте
вращения
2000
коленчатого вала, об/мин
Порядок работы цилиндров
1-3-4-2
Частота вращения коленчатого
вала в режиме холостого хода,
об/мин:
минимальная (nmin. хх)
830±50
повышенная (nпов. хх)
4600±200
Направление
вращения
Правое
коленчатого вала (наблюдая со
стороны вентилятора)
215
Техническая характеристика
Модель
А274
А275
Экологический класс
4
5
Тип
Бензиновый, 4-тактный,
впрысковый
Количество цилиндров и их
4, рядное
расположение
Диаметр цилиндров и ход
96,5х92
поршня, мм
Рабочий объем цилиндров, л
2,69
Степень сжатия
10,0
Максимальная мощность, кВт
78,5 (106,8)
(л.с.)
при
частоте
вращения
4000
коленчатого вала, об/мин
Максимальный
крутящий
220,5 (22,5)
момент, нетто, Н·м (кгс·м)
при
частоте
вращения
2350±150
коленчатого вала, об/мин
Порядок работы цилиндров
1-2-4-3
Частота вращения коленчатого
вала в режиме холостого хода,
об/мин:
минимальная (nmin. хх)
800±50
повышенная (nпов. хх)
3000
Направление
вращения
Правое
коленчатого вала (наблюдая со
стороны вентилятора)
216
Техническая характеристика
ТРАНСМИССИЯ
Сцепление
Однодисковое,
сухое,
с
гидравлическим приводом
Коробка передач
Механическая, 6-ступенчатая
Передаточные числа:
1 передача - 5,065
2 передача - 2,780
3 передача - 1,591
4 передача - 1,0
5 передача - 0,807
6 передача - 0,643
Задний ход - 4,383
Карданная передача
Два вала с тремя карданными
шарнирами и промежуточной
опорой
Задний мост:
главная передача
Гипоидная,
передаточное
число - 4,3 или 4,556 или 5,125
дифференциал
Конический, шестеренчатый
217
Техническая характеристика
ХОДОВАЯ ЧАСТЬ
Колеса
Дисковые, с неразборным
ободом 5½ Jx16H2
Шины
Пневматические, радиальные,
бескамерные,
размером
185/75R16C
Подвеска:
передняя
Независимая, на поперечных
рычагах с цилиндрическим
пружинами, со стабилизатором
поперечной устойчивости
задняя
Две
продольные,
полуэллиптические рессоры с
дополнительными рессорами,
со стабилизатором поперечной
устойчивости
Амортизаторы
Четыре
- газонаполненные,
телескопические,
двухстороннего действия
218
Техническая характеристика
РУЛЕВОЕ УПРАВЛЕНИЕ
Рулевой механизм
Интегральный
(с
ГУР),
реечного типа
Насос ГУР
Пластинчатый, двухкратного
действия
Рулевая колонка
Регулируемая по углу наклона
219
Техническая характеристика
ТОРМОЗНОЕ УПРАВЛЕНИЕ
Рабочая тормозная система
Двухконтурная
с
гидравлическим приводом
и
вакуумным усилителем
Тормозные механизмы:
передних колес
Дисковые
задних колес
Дисковые
Запасная тормозная система
Каждый контур рабочей
тормозной системы
Стояночная тормозная система
С
электромеханическим
приводом
к
тормозным
механизмам задних колес
220
Техническая характеристика
ЭЛЕКТРООБОРУДОВАНИЕ
Тип электрооборудования
Постоянного
тока,
однопроводное.
Отрицательные
выводы
источников
питания
и
потребителей
соединены
с
корпусом
Номинальное напряжение, В
12
Генератор:
ISF2.8
5272666 или 5318121
TDI 2.0
A21R22.3701010
Evotech
5122.3771-50 или 32182.3771
Стартер:
ISF2.8
5311304 или 5340730
TDI 2.0
A21R22.3708010
Evotech
11.131.675
Аккумуляторная батарея:
ISF2.8 и TDI 2.0
6СТ-75VL или 6СТ-85VL
Evotech
6СТ-66LR или 6СТ-66VL
221
Техническая характеристика
КАБИНА И ПЛАТФОРМА
Кабина
Металлическая, двухдверная,
трехместная
(для A21R22,
A21R23, A21R32, A21R33 и
C41R92)
Металлическая, трехдверная,
семиместная
(для A22R22,
A22R23, A22R32, A22R33 и
C42R92)
Платформа
Металлическая, с откидным
задним и боковыми бортами
Габаритные размеры
платформы (внутренние), мм:
со стальной платформой:
длина
3090 (для A21R22, A21R23,
A22R32, A22R33 и C42R92)
4168 (для A21R32, A21R33 и
С41R92)
2339 (для A22R22 и A22R23)
ширина
1978/2078*
высота
400
с алюминиевой платформой:
длина
3113 (для A21R22, A21R23,
A22R32 и A22R33)
4190 (для A21R32 и A21R33)
2362 (для A22R22 и A22R23)
ширина
2105 (для A21R22, A21R23,
A22R32 и A22R33)
1999 (для A21R32, A21R33,
A22R22 и A22R23)
высота
388
* Для автомобилей C41R92, C42R92 и автомобилей с
платформой увеличенного размера.
222
Техническая характеристика
КУЗОВ
Кузов
Цельнометаллический, полукапотный,
имеет пять дверей - две распашные
двери кабины, боковую сдвижную и
две распашные задние двери салона
Кабина
Трех- или семиместная
Габаритные размеры
A31R22,
A31R32,
C45R02/
(внутренние) грузового
A31R23/
A31R33,
C46R02
салона автофургона,
A32R22,
C45R92/
мм:
A32R23
A32R32,
A32R33,
C46R92
длина
3031/2400
3631/3000
4331/3700
ширина
1860
1860
1860
высота
1927
1927
1927
Объем грузового
11,5/7,5
13,5/9,5
15,3/11,3
салона фургона, м3
223
Техническая характеристика
ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ КОНТРОЛЯ
Давление воздуха в шинах, кПа (кгс/см2):
A21R22, A21R23, A21R33, A22R23,
A31R23
передних колес
350+10 (3,6+0,1)
задних колес
290+10 (3,0+0,1)
запасного колеса
350+10 (3,6+0,1)
A21R32, A22R22
передних колес
370+10 (3,8+0,1)
задних колес
290+10 (3,0+0,1)
запасного колеса
370+10 (3,8+0,1)
A22R32
передних колес
420+10 (4,3+0,1)
задних колес
270+10 (2,8+0,1)
запасного колеса
420+10 (4,3+0,1)
A31R22, A31R33, A32R23
передних колес
350+10 (3,6+0,1)
задних колес
280+10 (2,9+0,1)
запасного колеса
350+10 (3,6+0,1)
A31R32, A32R22 (ISF2.8) и A22R33
передних колес
390+10 (4,0+0,1)
задних колес
270+10 (2,8+0,1)
запасного колеса
390+10 (4,0+0,1)
A31R32 (TDI 2.0)
передних колес
370+10 (3,8+0,1)
задних колес
290+10 (3,0+0,1)
запасного колеса
370+10 (3,8+0,1)
A32R22 (TDI 2.0)
передних колес
370+10 (3,8+0,1)
задних колес
270+10 (2,8+0,1)
запасного колеса
370+10 (3,8+0,1)
A32R32 (TDI 2.0)
передних колес
410+10 (4,2+0,1)
задних колес
270+10 (2,8+0,1)
запасного колеса
410+10 (4,2+0,1)
224
Техническая характеристика
A32R32 (ISF2.8) и A32R33
передних колес
420+10 (4,3+0,1)
задних колес
260+10 (2,7+0,1)
запасного колеса
420+10 (4,3+0,1)
A65R22 и A65R23
передних колес
350+10 (3,6+0,1)
задних колес
300+10 (3,1+0,1)
запасного колеса
350+10 (3,6+0,1)
A65R32 (4,2 т) и A62R32
передних колес
420+10 (4,3+0,1)
задних колес
330+10 (3,4+0,1)
запасного колеса
420+10 (4,3+0,1)
A65R32 (4,6 т)
передних колес
430+10 (4,4+0,1)
задних колес
390+10 (4,0+0,1)
запасного колеса
430+10 (4,4+0,1)
A65R33 и A62R33
передних колес
370+10 (3,8+0,1)
задних колес
340+10 (3,5+0,1)
запасного колеса
370+10 (3,8+0,1)
C41R92
передних колес
390+10 (4,0+0,1)
задних колес
430+10 (4,4+0,1)
запасного колеса
430+10 (4,4+0,1)
C42R92, C45R92, C46R92, C46R02
передних колес
430+10 (4,4+0,1)
задних колес
410+10 (4,2+0,1)
запасного колеса
430+10 (4,4+0,1)
C45R02
передних колес
410+10 (4,2+0,1)
задних колес
410+10 (4,2+0,1)
запасного колеса
410+10 (4,2+0,1)
A65R52
передних колес
410+10 (4,2+0,1)
задних колес
440+10 (4,5+0,1)
запасного колеса
440+10 (4,5+0,1)
225
Техническая характеристика
Минимальная рекомендуемая рабочая
температура охлаждающей жидкости, °С:
ISF2.8
71
TDI 2.0
87
Evotech
80
Максимально допустимая температура
110
охлаждающей жидкости, °С
Свободный ход педали сцепления, мм
6,0-8,5
Минимально
допустимая
толщина
фрикционного слоя, мм:
для колодок передних дисковых
2,0
тормозов
для колодок задних дисковых тормозов
2,0
Уклон, на котором автомобиль с полной
16
нагрузкой
должен
удерживаться
стояночной тормозной системой, не менее,
%
Установка
передних
колес
(для
снаряженного автомобиля):
угол продольного наклона оси поворота
+3°±1°
колес
разница углов левого и правого колес
не более 30′
угол развала каждого колеса
-0˚22'…+0˚3'
(-0˚12'…-0˚7')*
схождение каждого колеса
-0˚4'…+0˚1'
(-0˚4'…-0˚1')*
Суммарный люфт в рулевом управлении,
25°
не более
(методика проверки по ГОСТ
(20° для автобусов)
33997-2016)
* Значения углов для установки оператором сервисного
предприятия.
226
