Проектирование механизированных процессов в растениеводстве. Методические указания (Беларусь, 2007 год)

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
Кафедра эксплуатации машинно-тракторного парка
Проектирование механизированных процессов в растениеводстве

Методические указания к курсовой работе по дисциплине «Проектирование механизированных процессов в растениеводстве»
2007


СОДЕРЖАНИЕ
1 Общие требования к выполнению курсовой работы........................... 4

1.1 Цель и задачи курсовой работы..........................................................................................4

1.2 Исходные данные для проектирования........................................................................7

2 Расчет состава машинно-тракторного парка по нормативам....................................17

2.1 Расчет состава МТП по нормативам................................................................................17

3 Разработка технологической карты возделывания и уборки сельскохозяйственной культуры................................................................. 32

3.1 Обоснование объемов и технологии механизированных работ....... 32

3.2 Расчет показателей технологической карты..............................................................34

3.3 Построение графиков использования тракторов и корректировка

их потребности. Построение графика потребности в рабочей силе...... 36

3.4 Определение потребности в сельскохозяйственных машинах,

построение плана-графика их использования................................. 39

3.5 Определение итоговых показателей технологической карты......... 40

Литература.................................................................................. 45

1 ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ
1.1 Цель и задачи курсовой работы

Целью курсовой работы является закрепление и систематизация теоретических знаний, приобретение навыков по проектированию механизированных процессов в растениеводстве, умение пользоваться научно-технической, справочной и методической литературой.

В курсовой работе все решения базируются на применении прогрессивных технологий полевых механизированных работ, современных технических средств и методов организации их использования. Все организационно-технические мероприятия должны быть обоснованы, содержать конкретные решения практических производственных задач применительно к условному сельскохозяйственному предприятию.

В курсовой работе необходимо:

- определить состав МТП условного хозяйства по нормативам;

- обосновать технологию и рассчитать показатели технологической карты на возделывание и уборку одной из сельскохозяйственных культур (по заданию на курсовую работу);

- построить графики загрузки тракторов и определить их фактическую потребность путем корректировки графиков;

- обосновать потребность в сельскохозяйственных машинах и построить план-график их использования.

Курсовая работа представляется в виде расчетно-пояснительной записки на листах формата А4 (294x210 мм), графической части, на листе чертежной либо миллиметровой бумаги формата А1 (841x594 мм) в соответствии с требованиями ЕСКД, ГОСТов, стандарта предприятия [1]. Размерности всех физических величин приводятся в системе СИ. Расчетно-пояснительная записка включает «Введение» и разделы 2 и 3 настоящих методических указаний.

Курсовая работа выполняется в соответствии с заданием. Образец задания приводится ниже. Объем расчетно-пояснительной записки не более 30—40 страниц рукописного текста.


1.2 Исходные данные для проект ирования

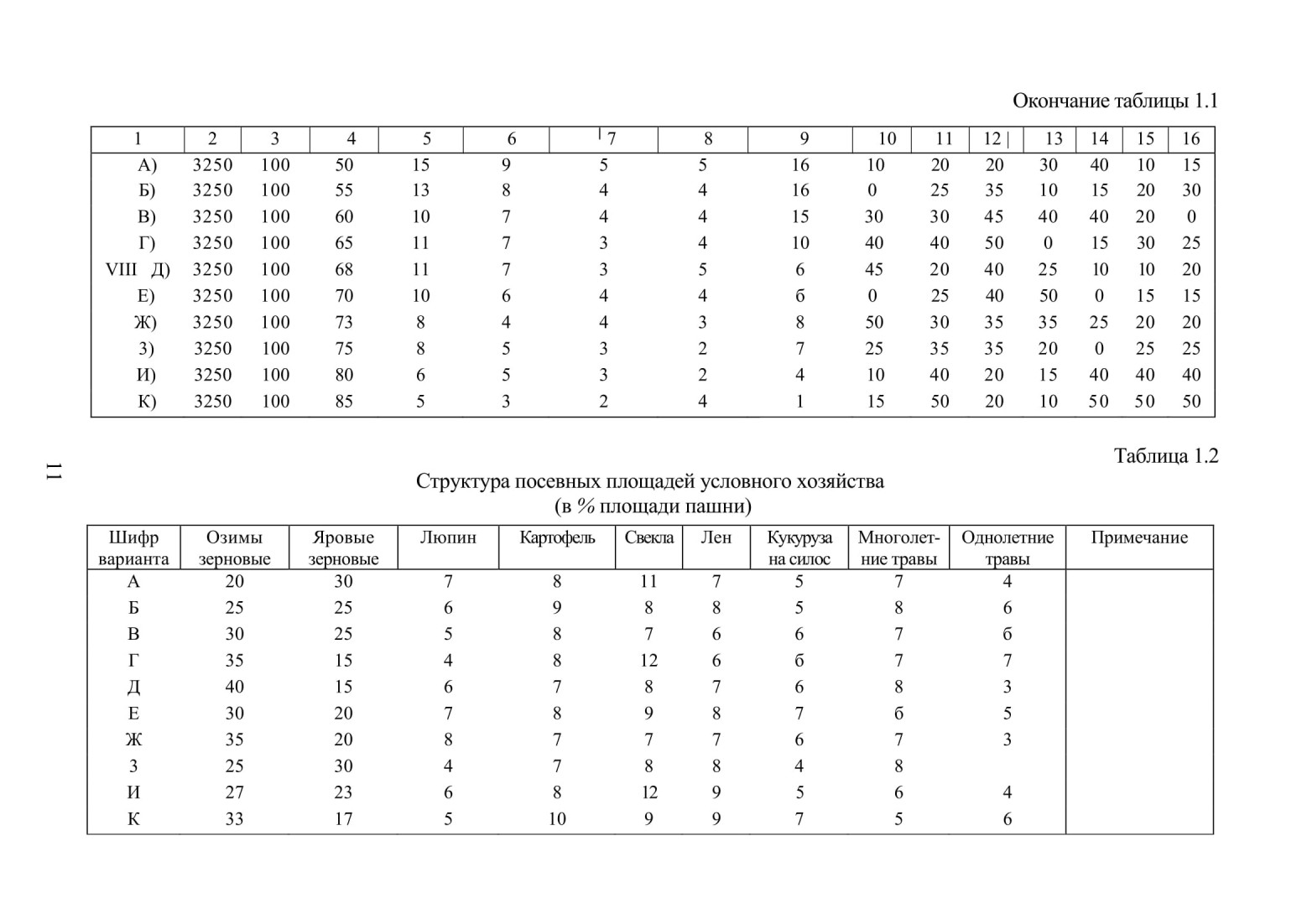

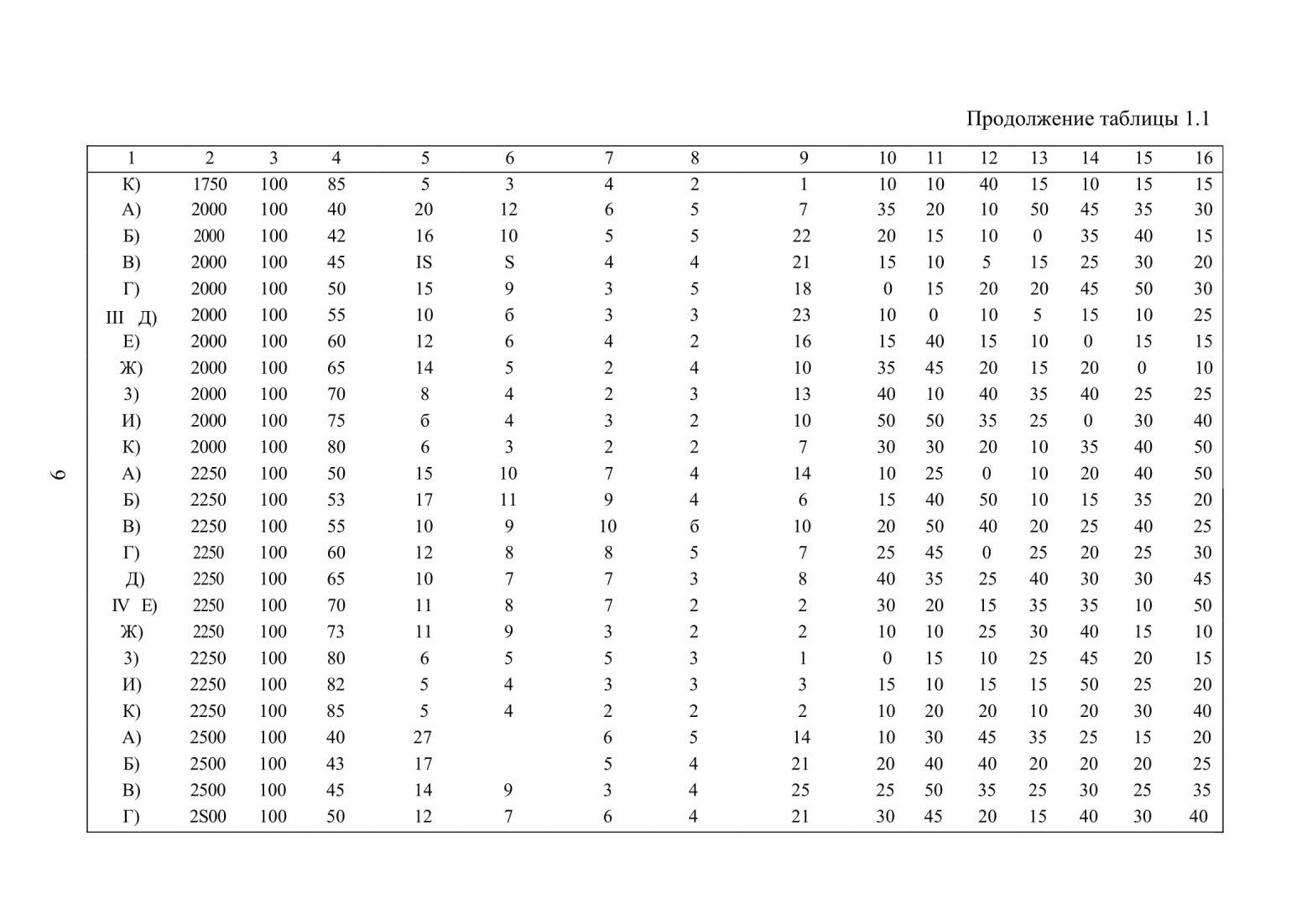

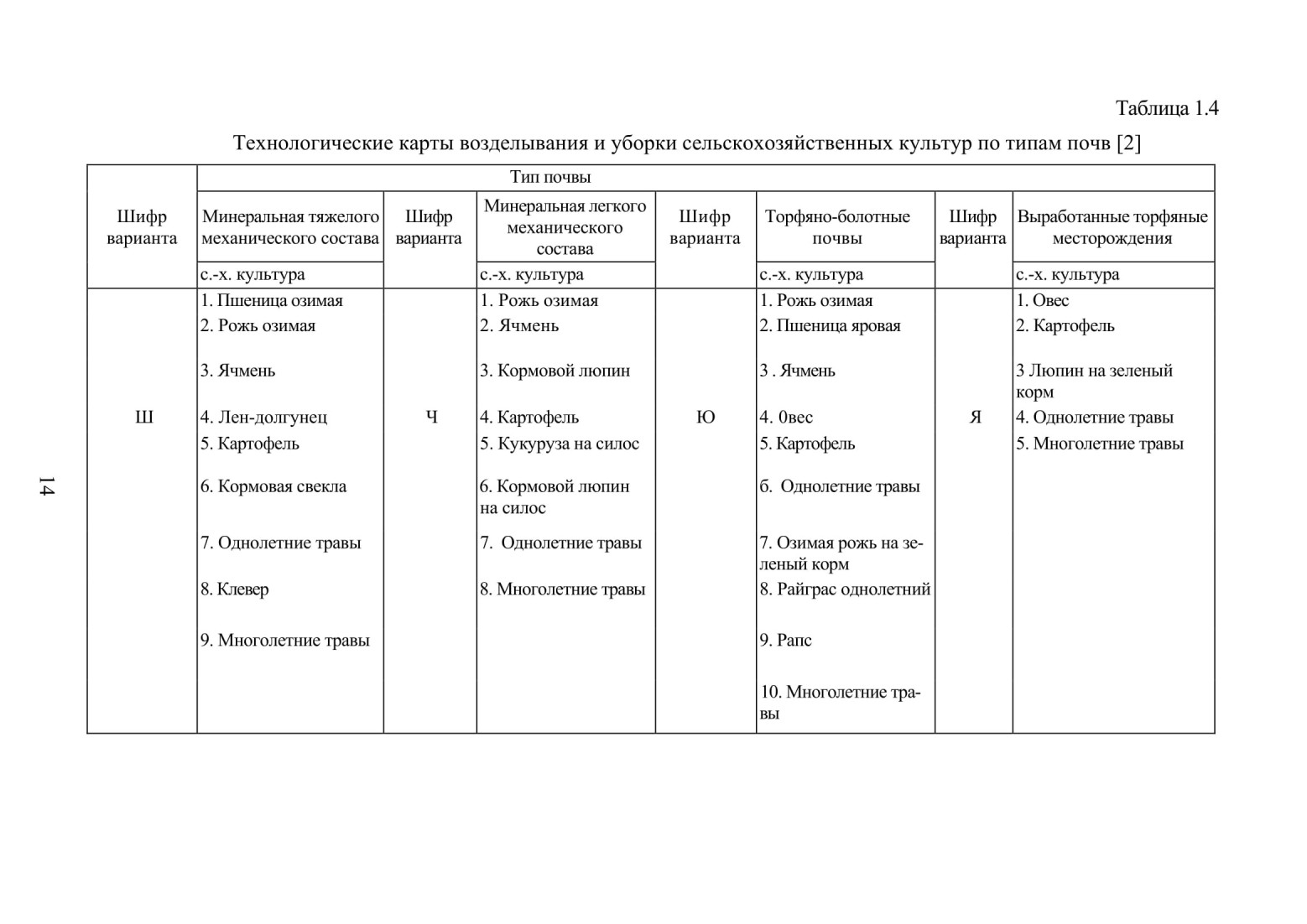

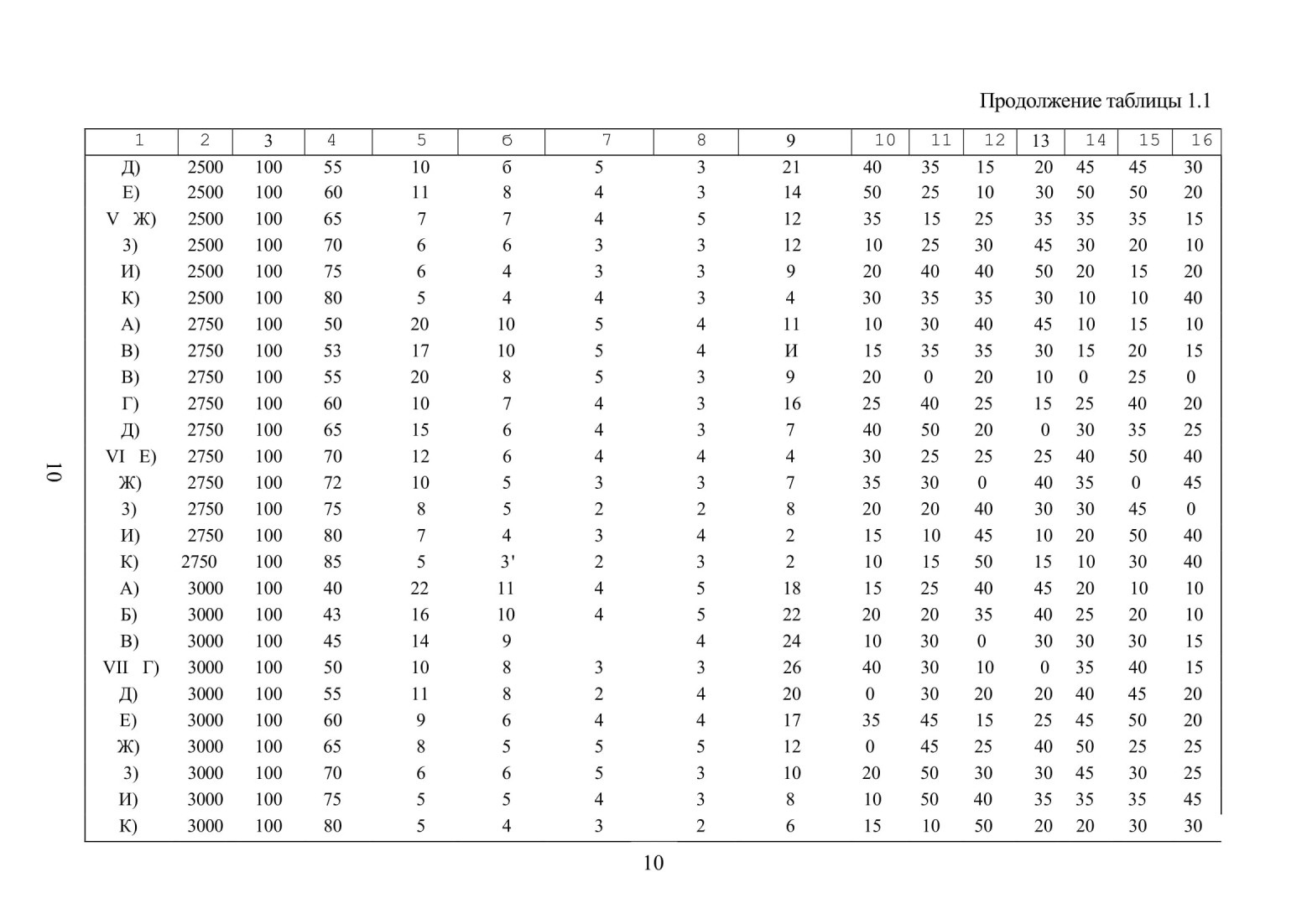

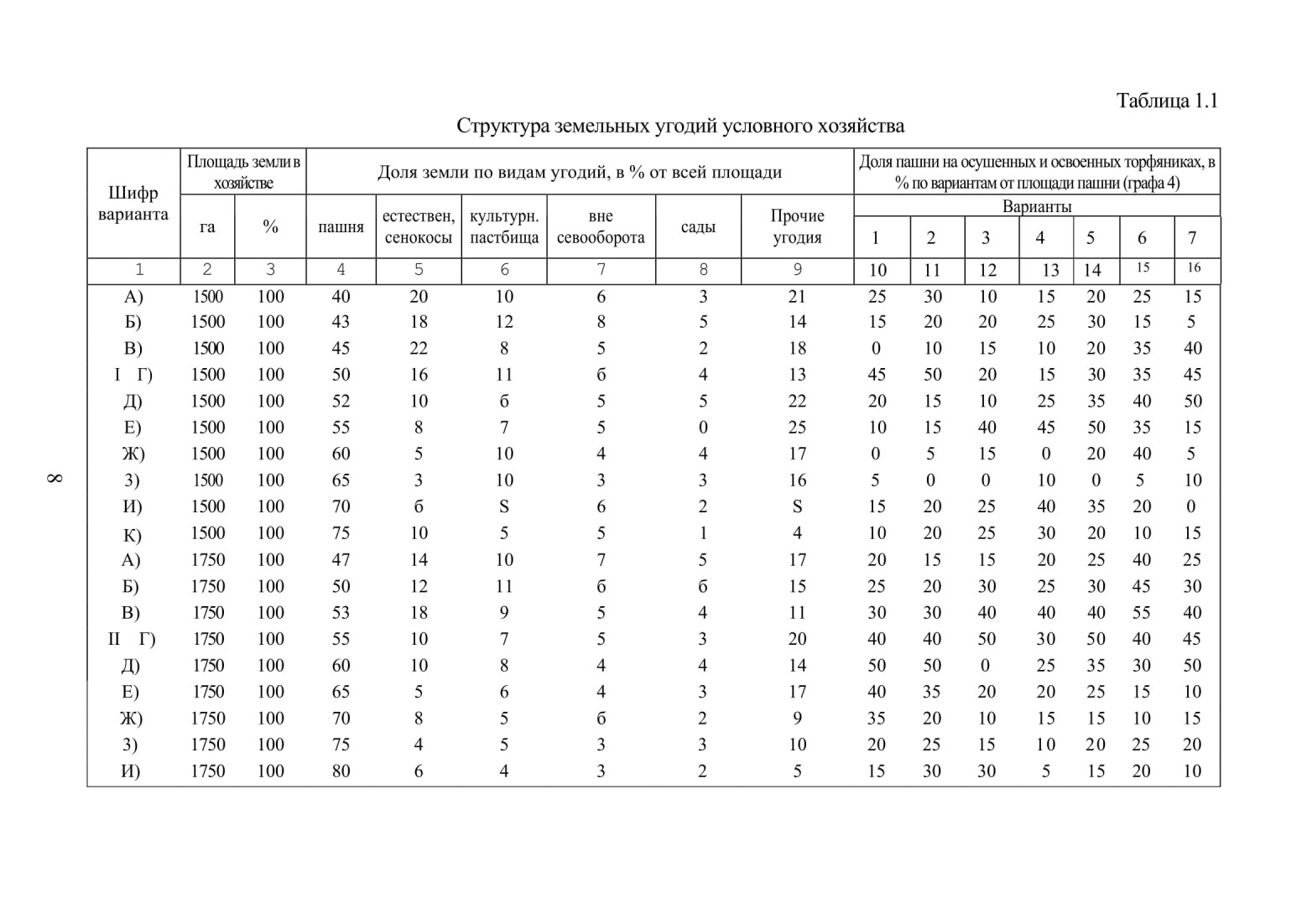

Исходными данными для проектирования являются структура земельных угодий (табл. 1.1), структура посевных площадей (табл. 1.2), урожайность сельскохозяйственных культур (табл. 1.3), технологическая карта на возделывание с.-х. культуры (табл. 1.4), нормативные материалы к определению объемов транспортной работы и номера группы хозяйства (табл. 1.5).

Варианты исходных данных задаются для каждого студента индивидуально в виде шифра, по которому выбирается вся необходимая информация по табл. 1.1 - 1.5.

Например: шифр 1; «А»; 5; Ш5; «М» следует читать так: по табл. 1.1. шифр варианта 1; «А» выбираем площадь земли в хозяйстве 1500 га; А - распределение по видам угодий в % от всей площади графы 4-9, 5 - в том числе доля пашни на торфяниках 20 % (графа 14). По табл. 1.2 по шифру «А» горизонтальной строкой принимается структура посевных площадей; Ш5 - вид культуры, для которой необходимо разработать технологическую карту и рассчитать ее показатели (табл. 1.4).

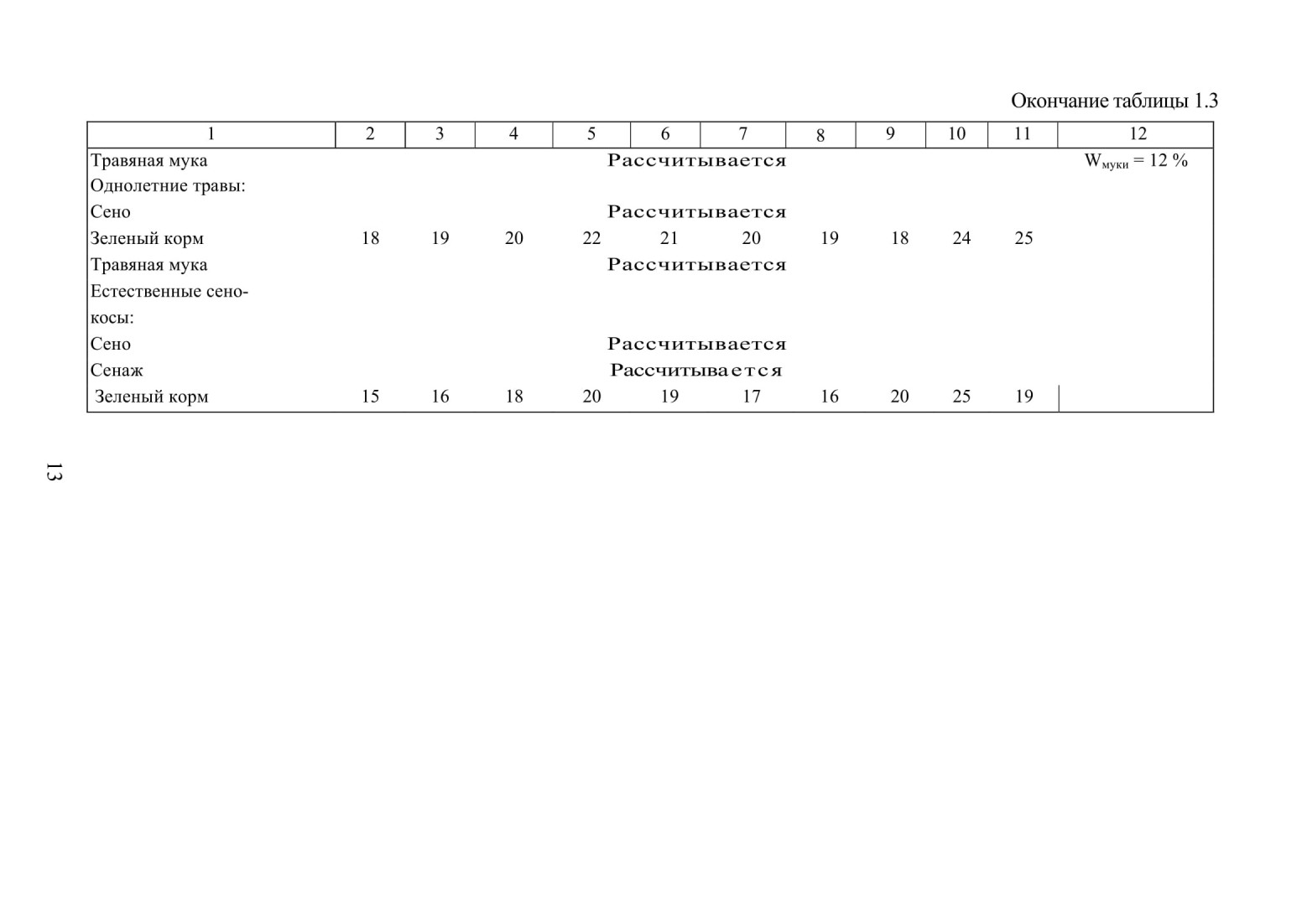

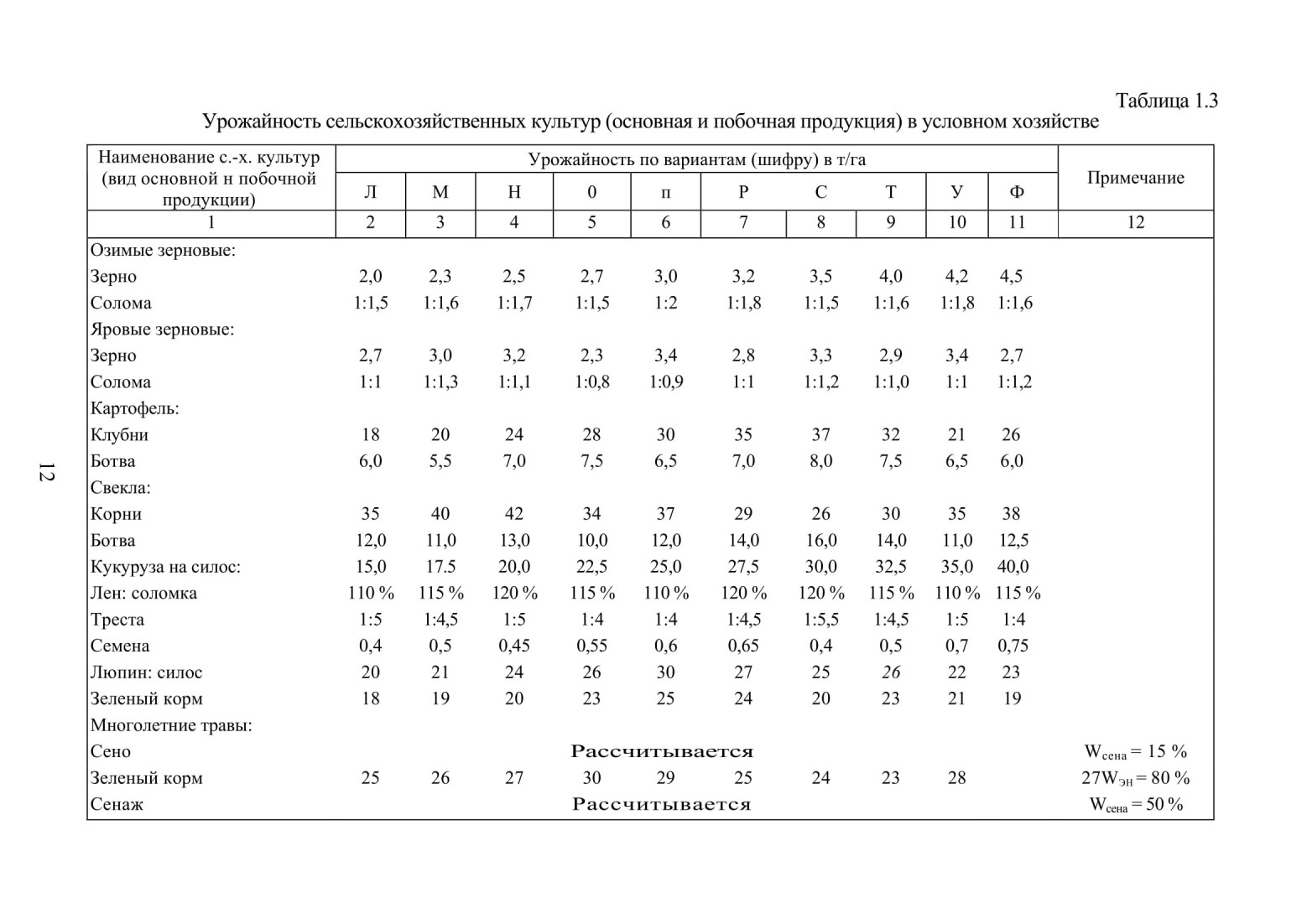

По табл. 1.3 по шифру «М» принимаем урожайность сельскохозяйственных культур по основной и побочной продукции.

Например: озимые зерновые урожайность зерна - 2,3 т/га, соотношение зерна и соломы (побочная продукция) 1:1,6, т.е. урожайность соломы 2,3 х 1,6 = 3,68 т/га.

Лен: урожайность семян 0,5 т/га, соотношение тресты к семенам 1:4,5, т.е. урожайность тресты 2,25 т/га, соломки в 1,15 раза (115 %) больше, чем тресты, т.е. соломы 2,25 * 1,15 = 2,59 т/га.

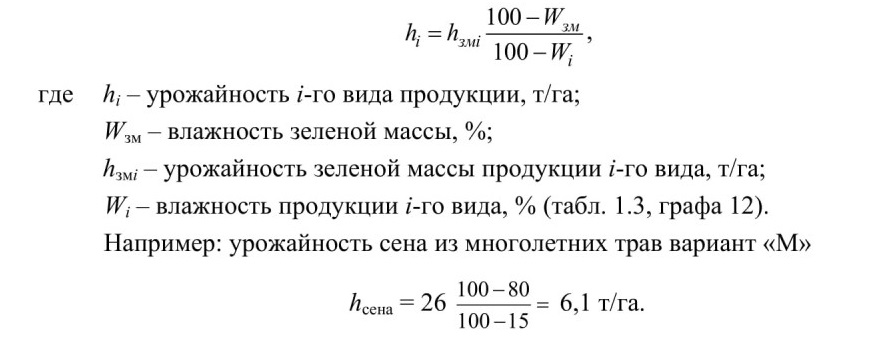

Урожайность сена, сенажа, травяной муки рассчитывается по соотношению к урожайности зеленой массы соответствующей культуры (многолетние и однолетние травы, естественные сенокосы) с учетом влажности зеленой массы и соответствующей конечной продукции (сена, сенажа, травяной муки) по формуле:

Данные по определению расстояния перевозки сельскохозяйственной продукции и грузов, номера группы хозяйства выбираются следующим образом (табл. 1.5).

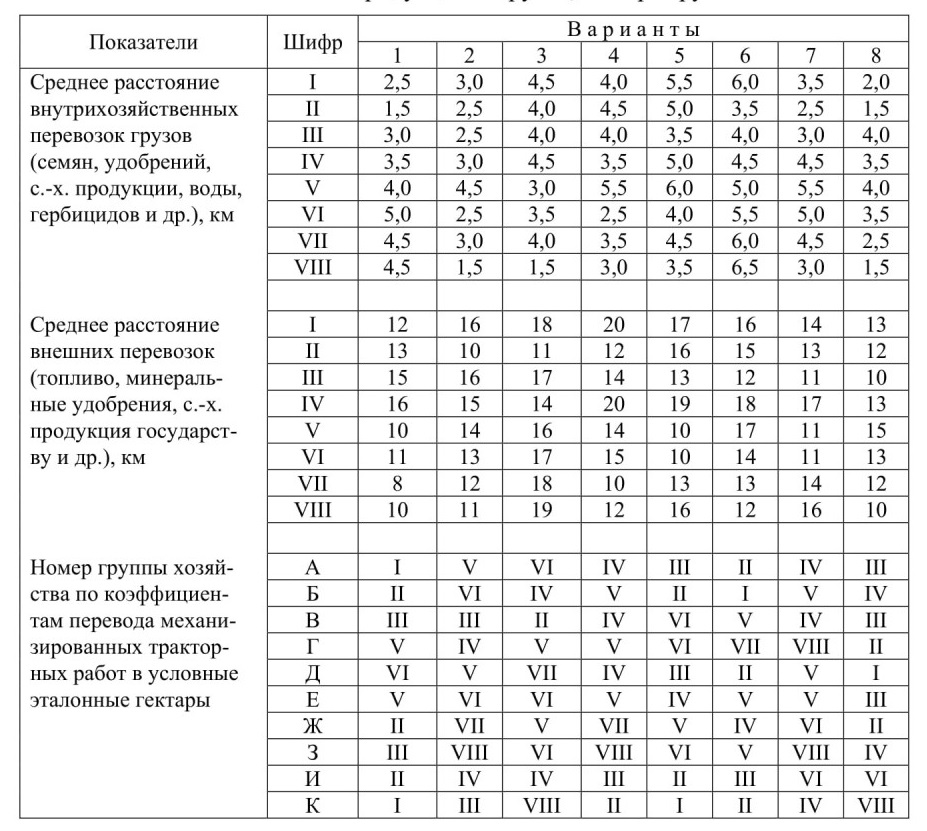

Таблица 1.5

Материалы к определению расстояний перевозки сельскохозяйственной продукции и грузов, номера группы хозяйства

1,5 (шифр 1, вариант 5) на пересечении горизонтальной строки и вертикального столбца определяем расстояние перевозки грузов внутри и вне хозяйства соответственно 5,5 и 17 км;

а, 5 (шифр «А», вариант 5) номер группы хозяйства по коэффициентам перевода механизированных тракторных работ в условные эталонные гектары - III. Остальные исходные данные принимать согласно следующим рекомендациям:

1. Поголовье крупного рогатого скота в условном хозяйстве принять в расчете 600-700 голов на каждые 1000 га пахотных земель.

2. Необходимо заготовить на стойловый период 5-7 т сенажа на каждую голову, включая естественные сенокосы, однолетние и многолетние травы.

3. Потребность в зеленом корме планируется из расчета 16-20 кг в течение 140-150 дней, включая озимые зерновые.

4. Сена заготавливается из расчета 2 кг на каждую голову скота. 5,30 % сена заготавливается путем прессования его в тюки.

6. Нормы внесения органических и минеральных удобрений, посевного (посадочного) материала под соответствующую с.-х. культуру принимать в соответствии с рекомендациями, заложенными в типовых технологических картах [2].

7. Нормы подвоза воды для приготовления растворов для защиты растений и химической прополки - 300-500 л на I га площади обработки.

Исходные данные для проектирования оформляются в виде таблиц по следующей форме.

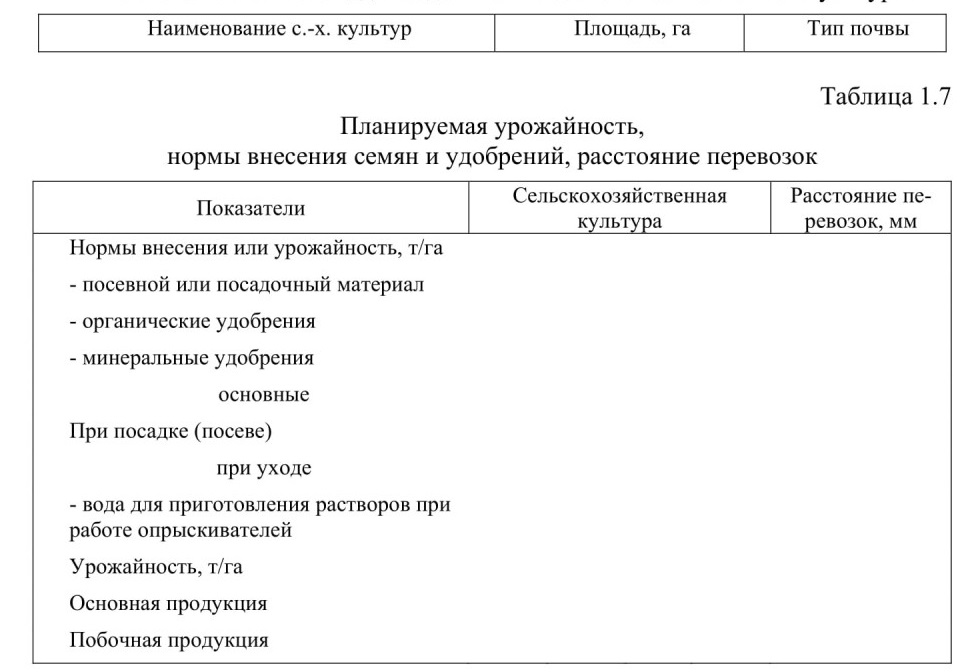

Таблица 1.6
Наименование и площадь возделывания сельскохозяйственной культуры

2 РАСЧЕТ СОСТАВА МАШИННО-ТРАКТОРНОГО ПАРКА
2.1 Расчет состава МТП по нормативам

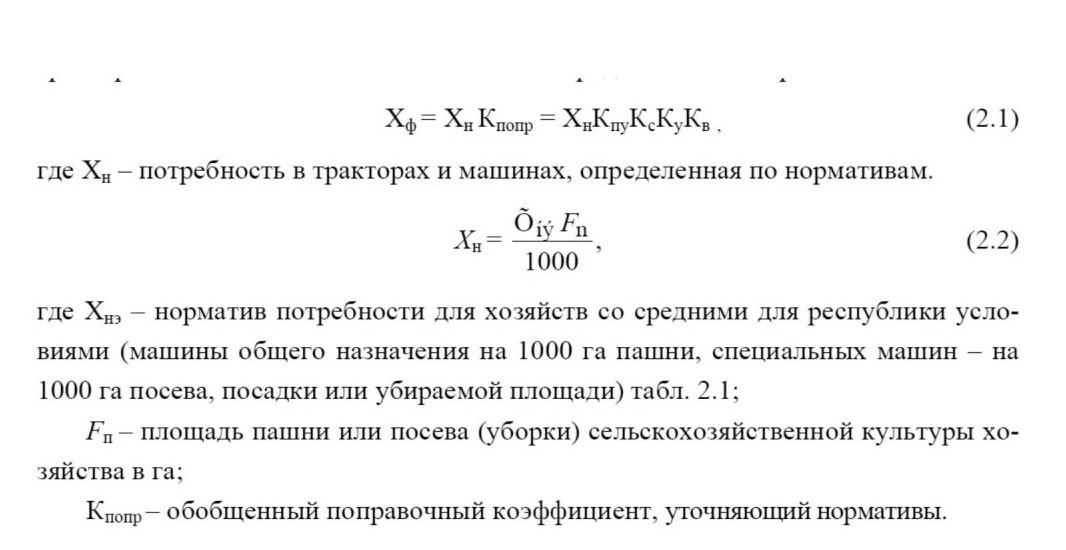

Определение потребности в сельскохозяйственной технике производится в соответствии с системой машин для комплексной механизации в растениеводстве. Потребность в тракторах и сельскохозяйственных машинах общего назначения (плуги, бороны, культиваторы для сплошной обработки почвы и др.) определяется по нормативной потребности на 1000 га пашни, в специальных машинах (сеялки, сажалки, машины для уборки и др.) - по нормативам на 1000 га посева (посадки) или убираемой площади. Эти нормативы учитывают возможные простои из-за неблагоприятных погодных условий и по техническим неисправностям.

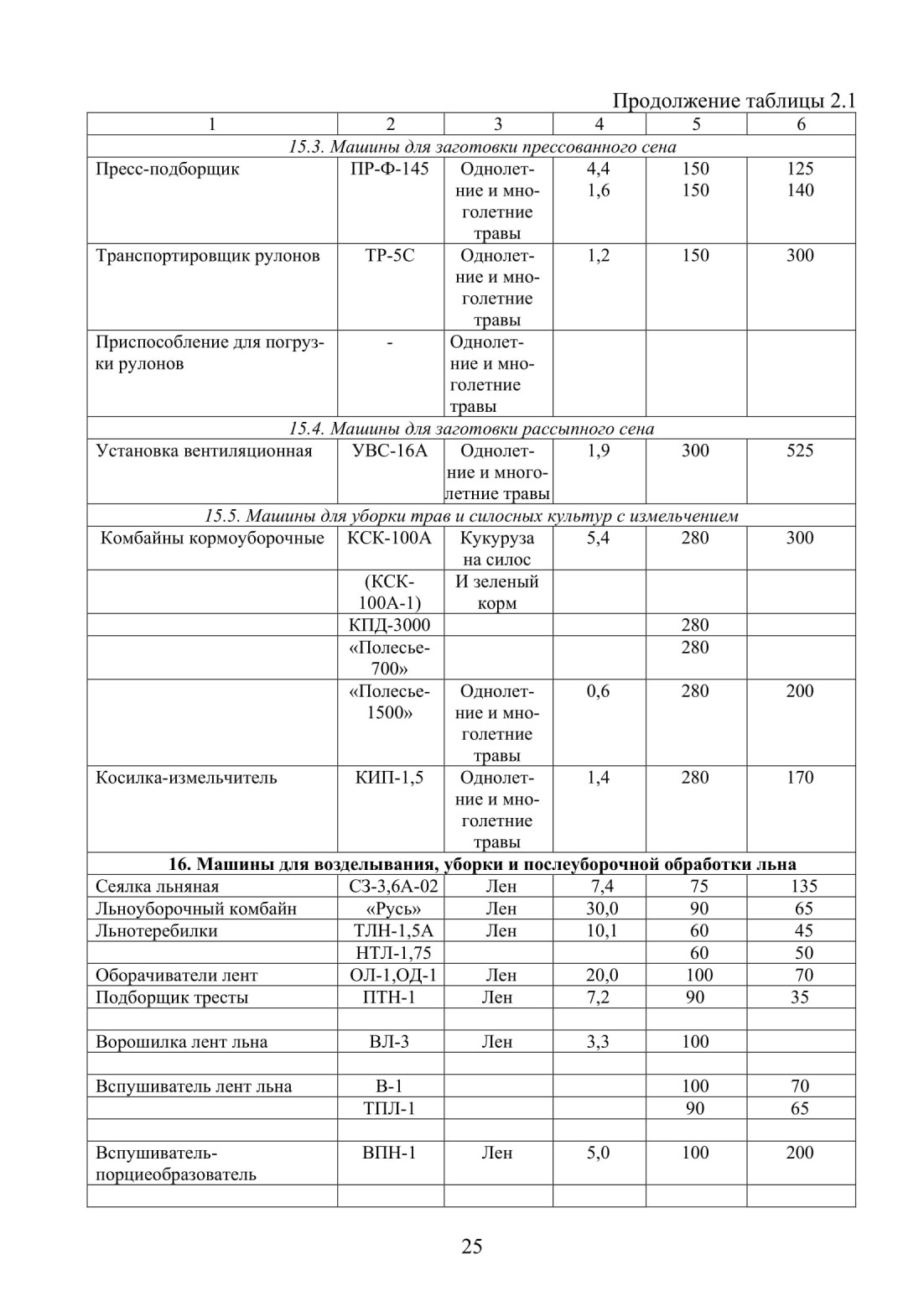

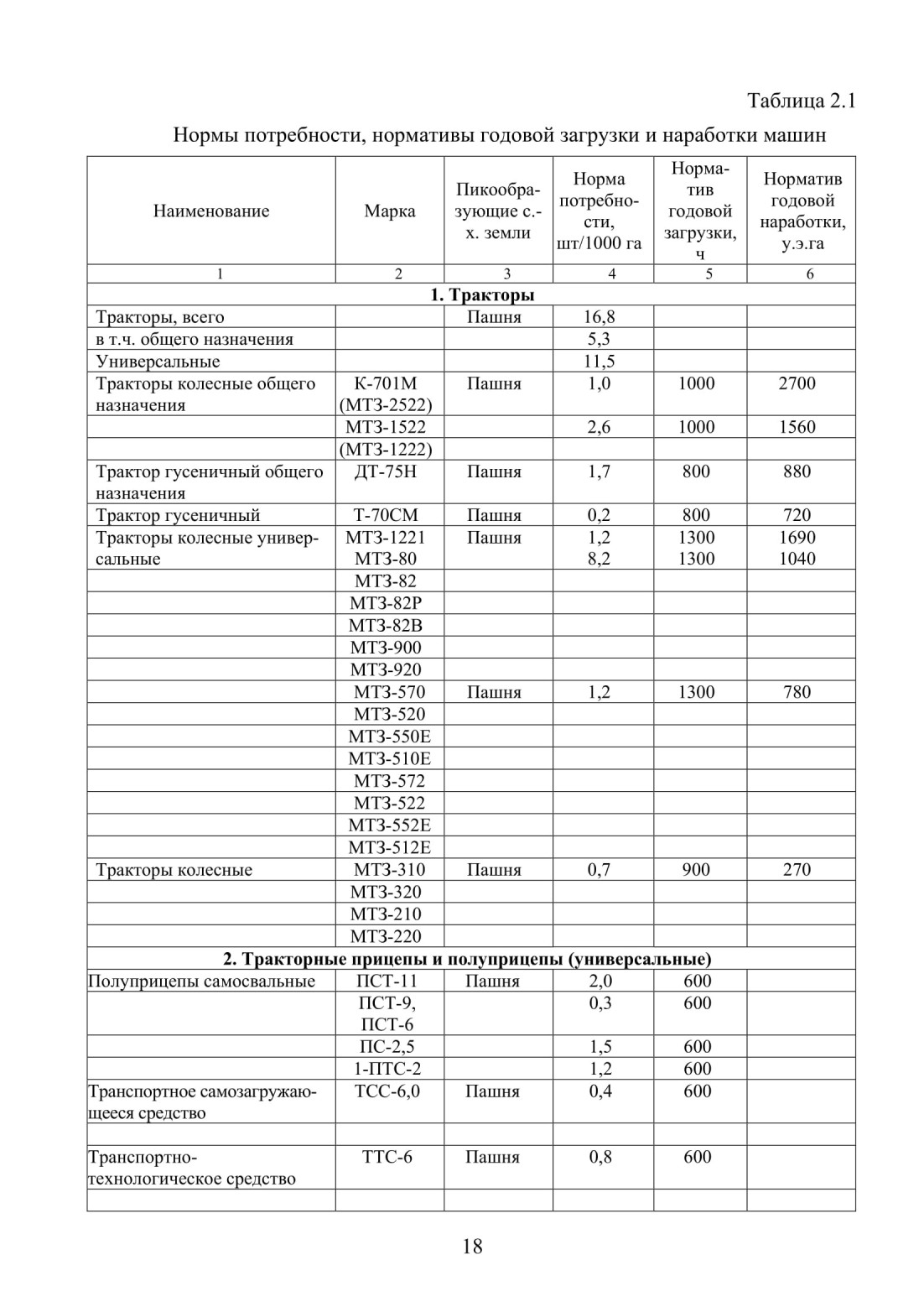

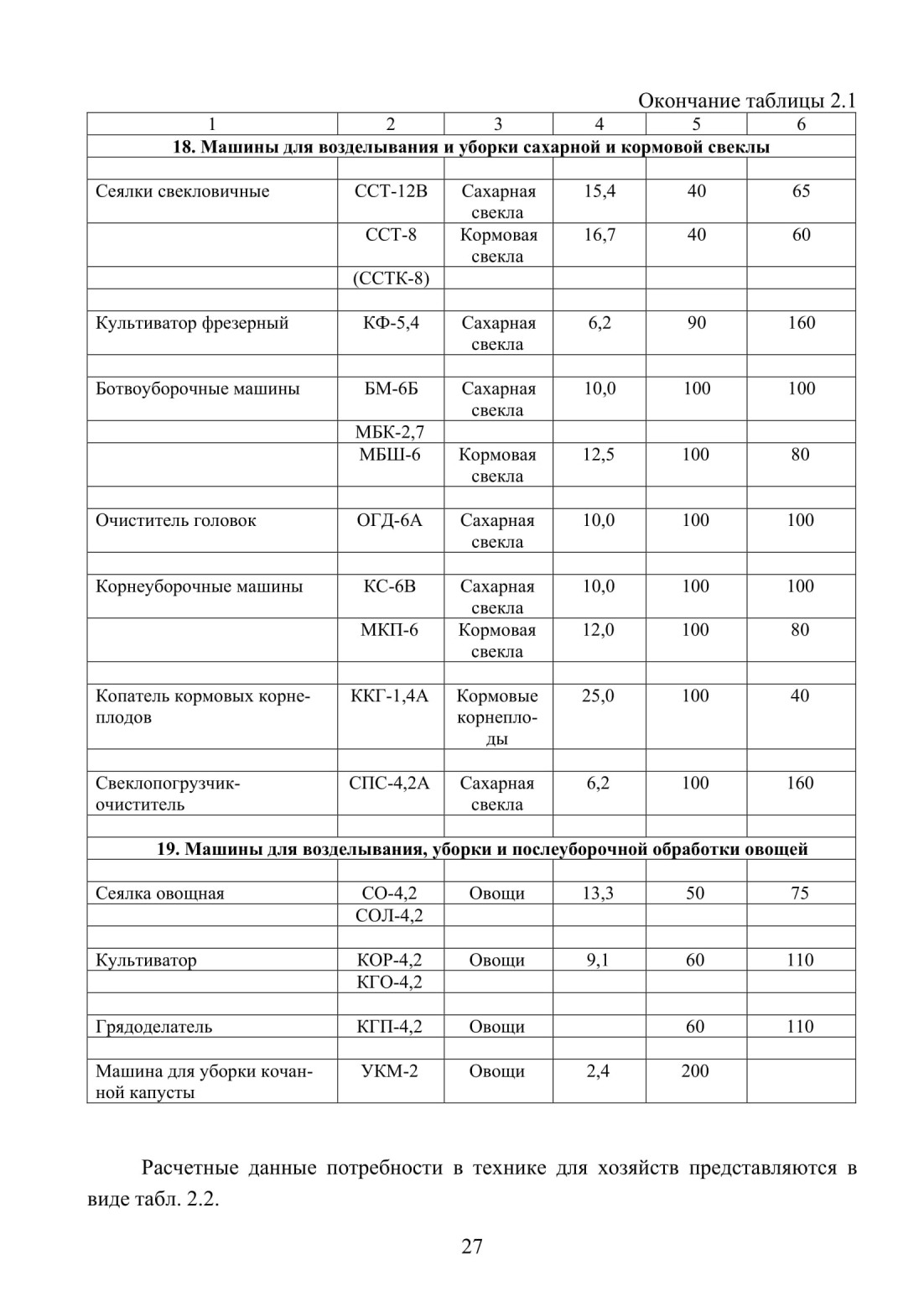

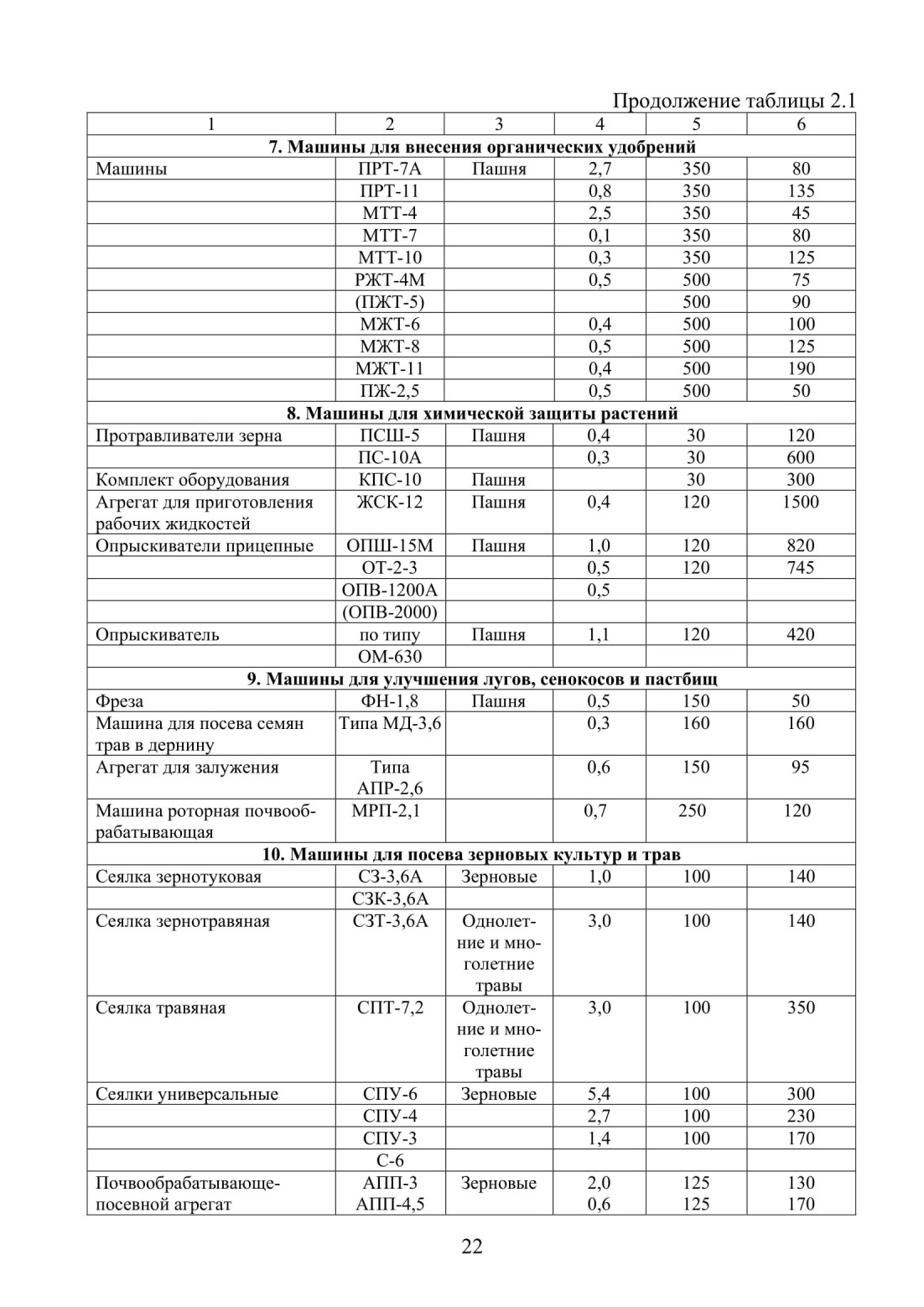

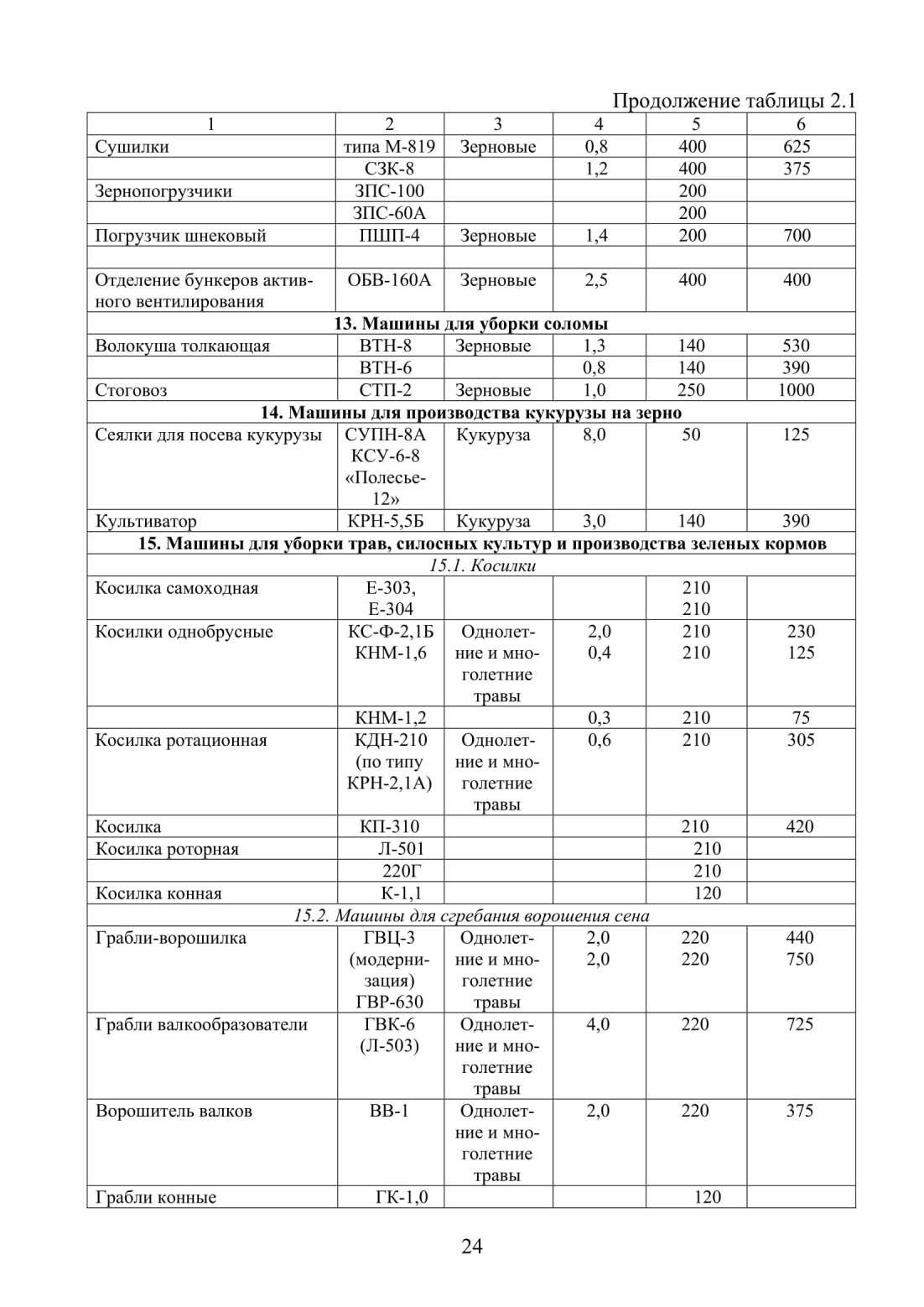

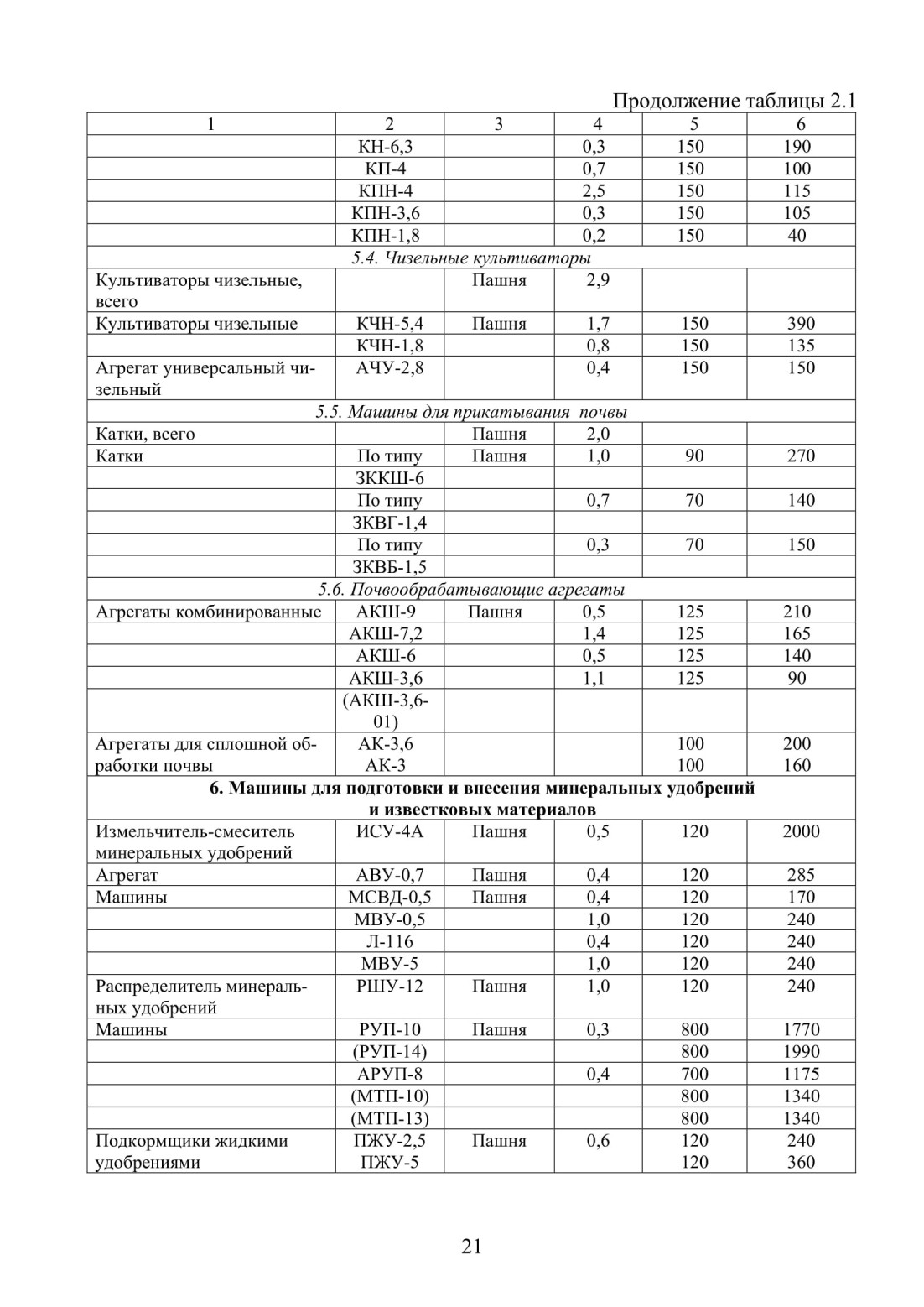

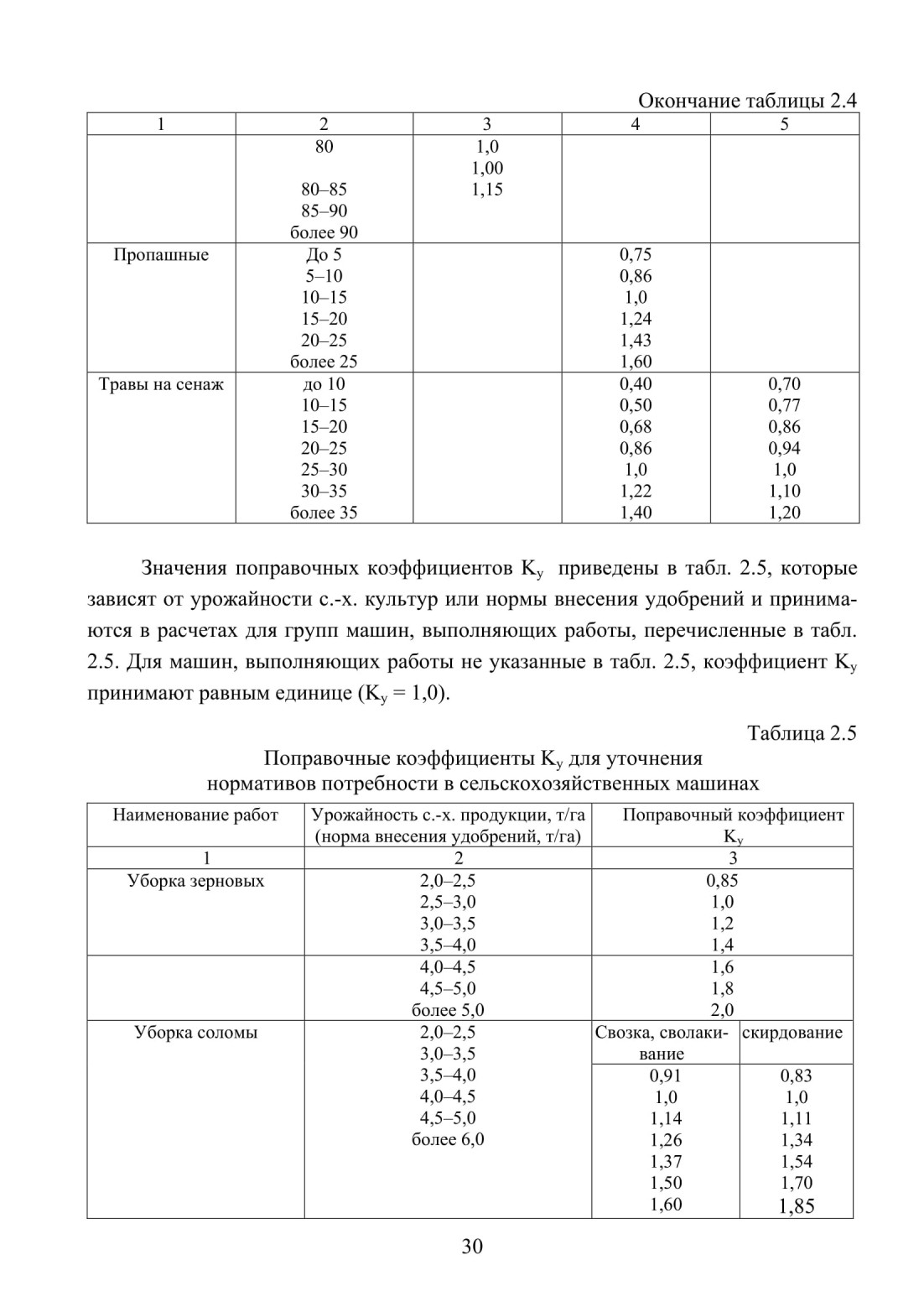

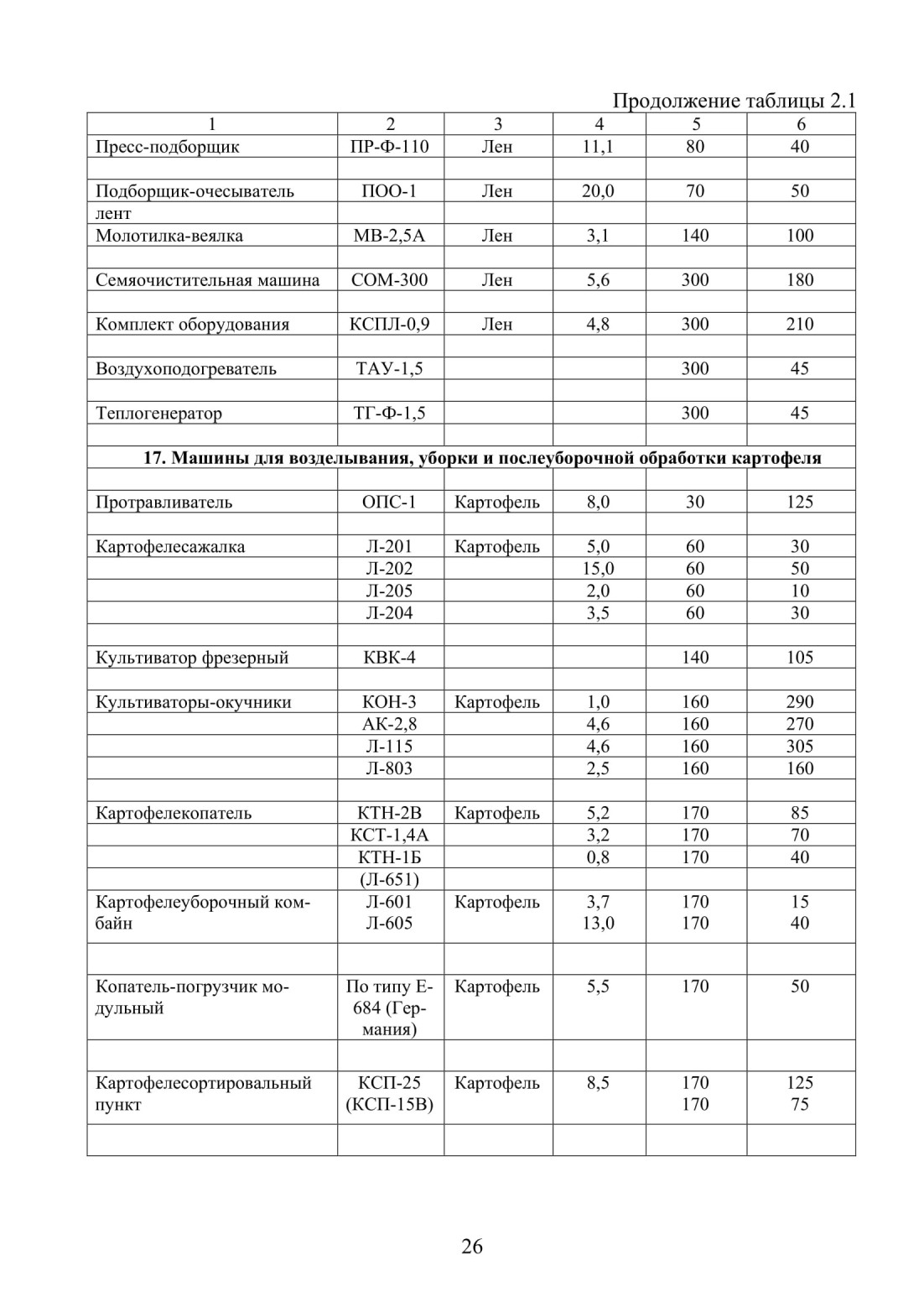

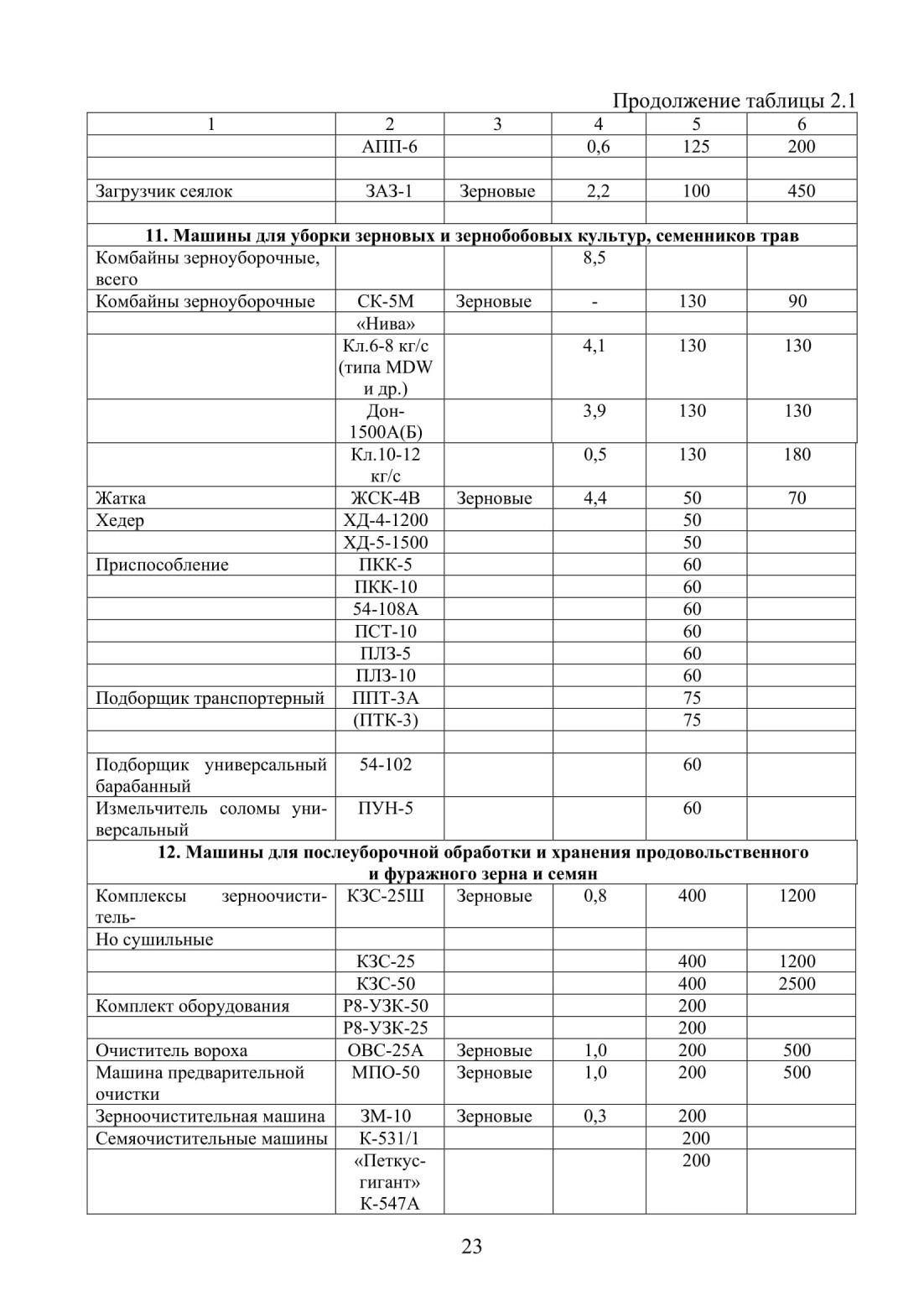

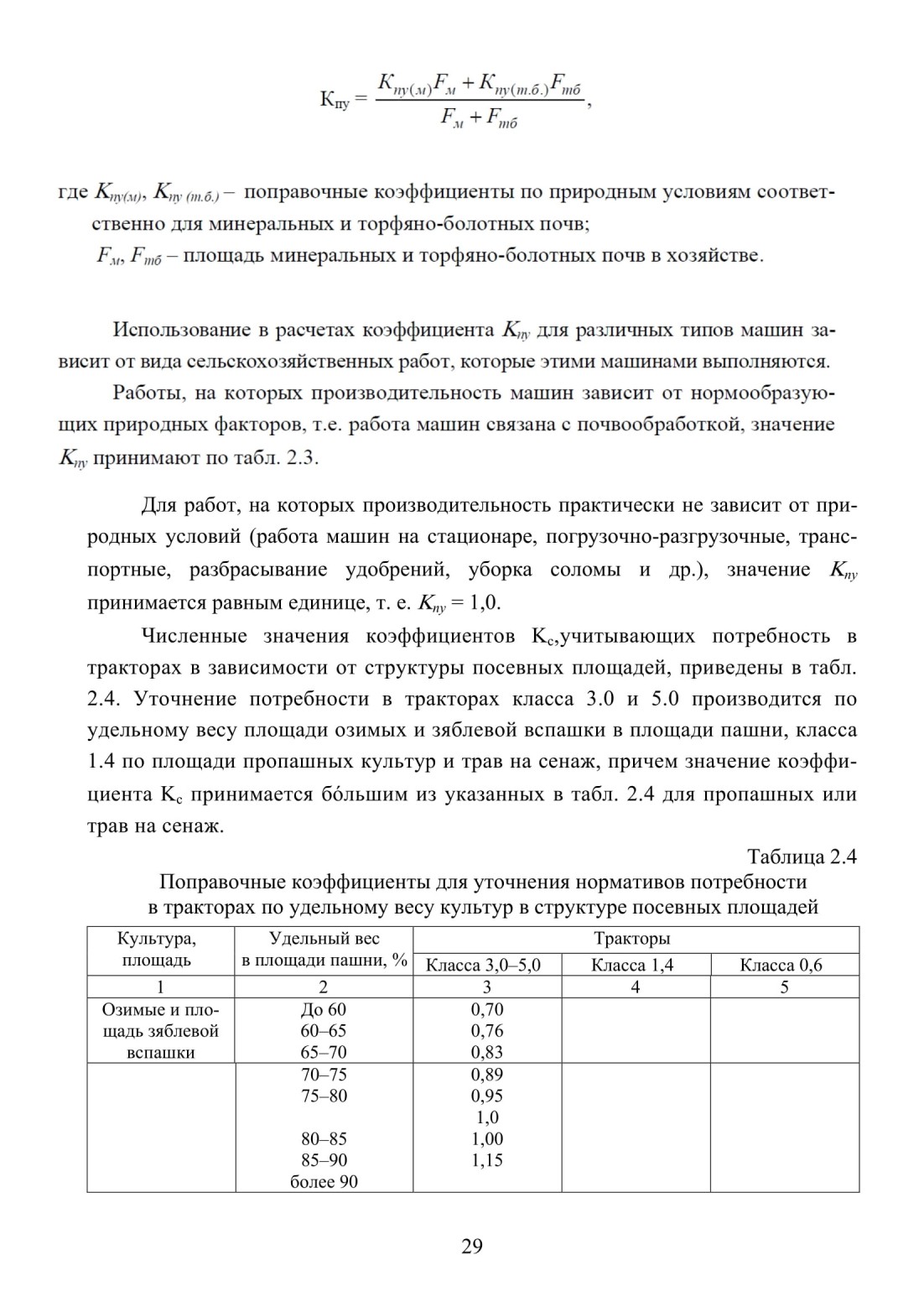

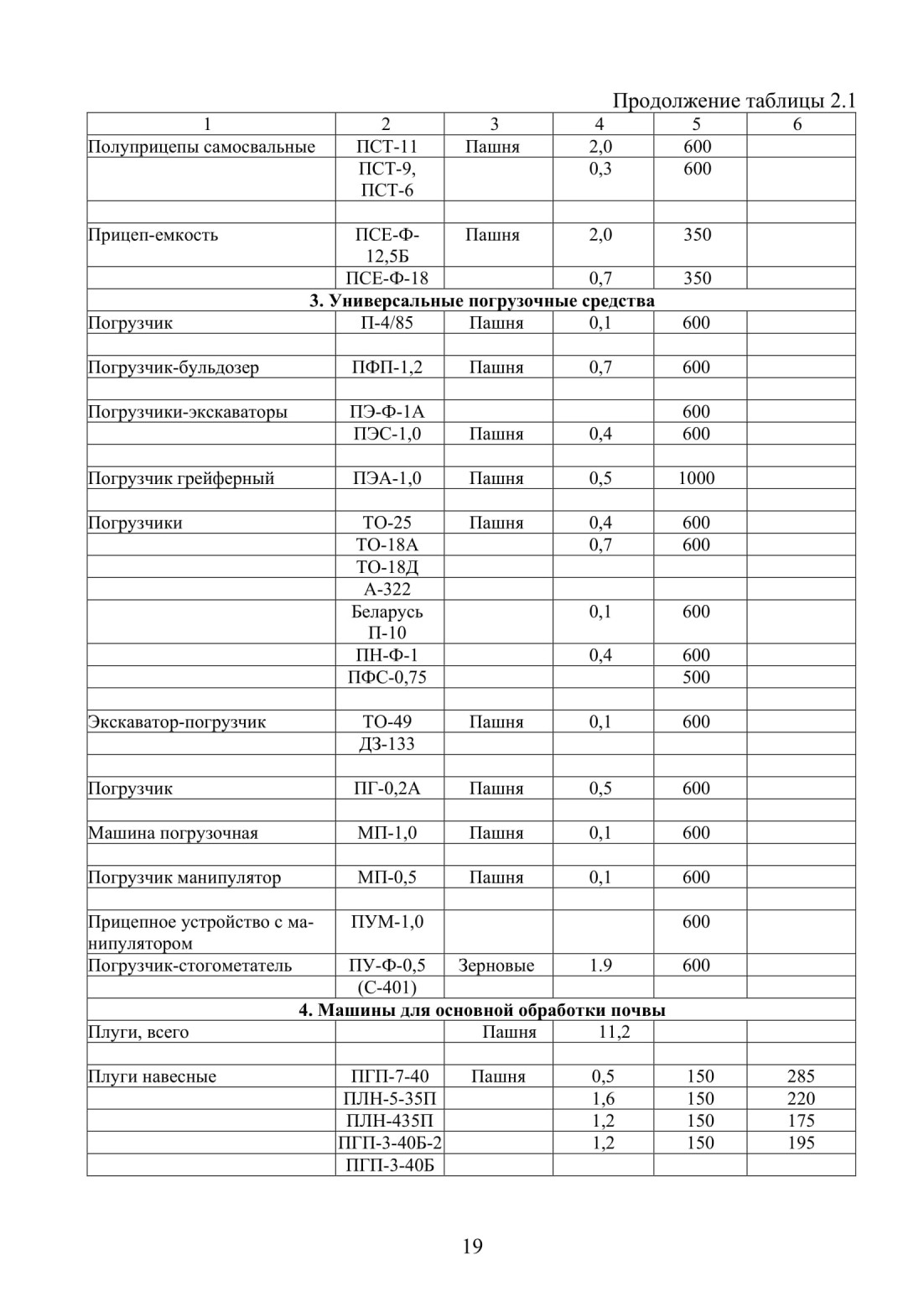

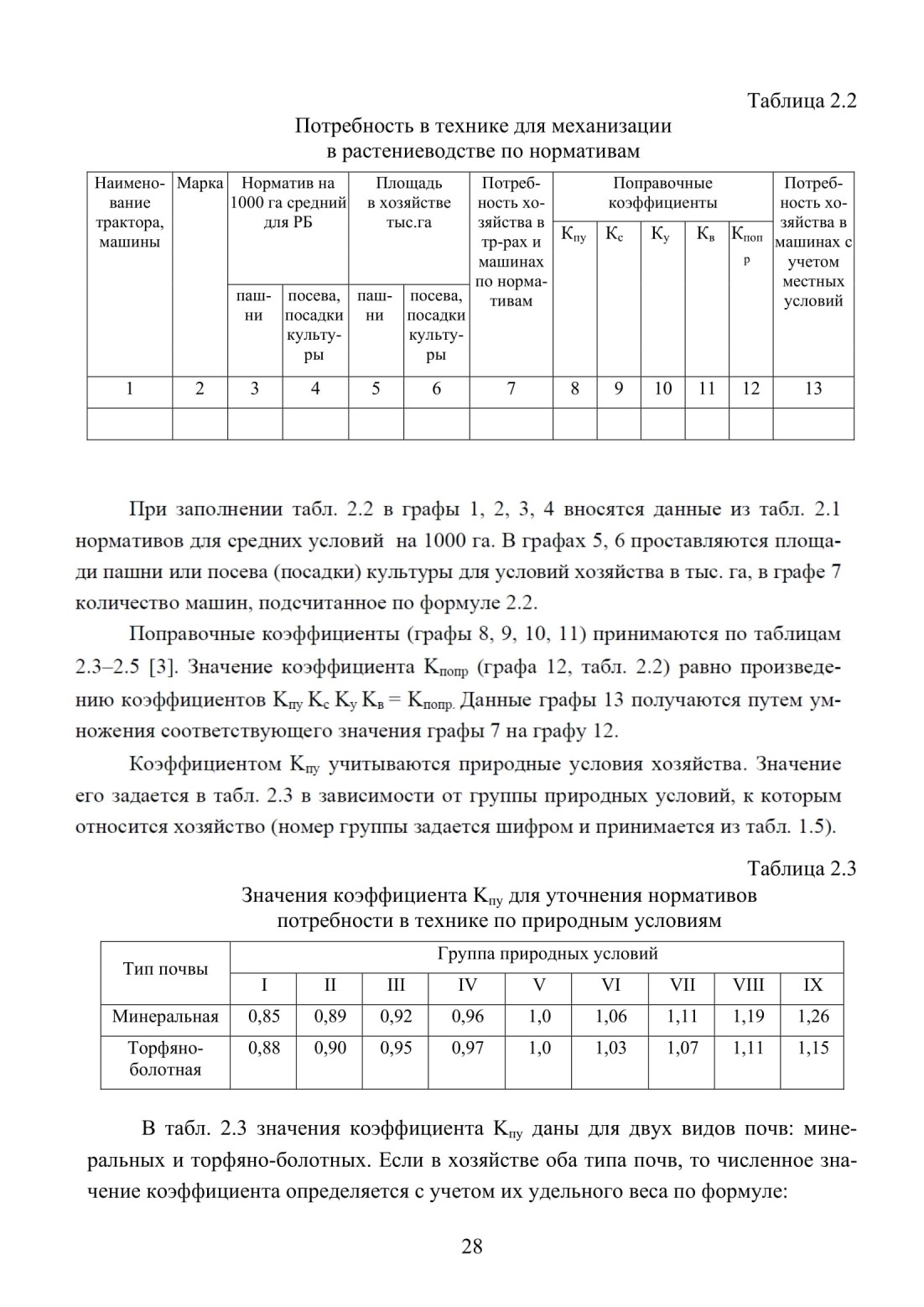

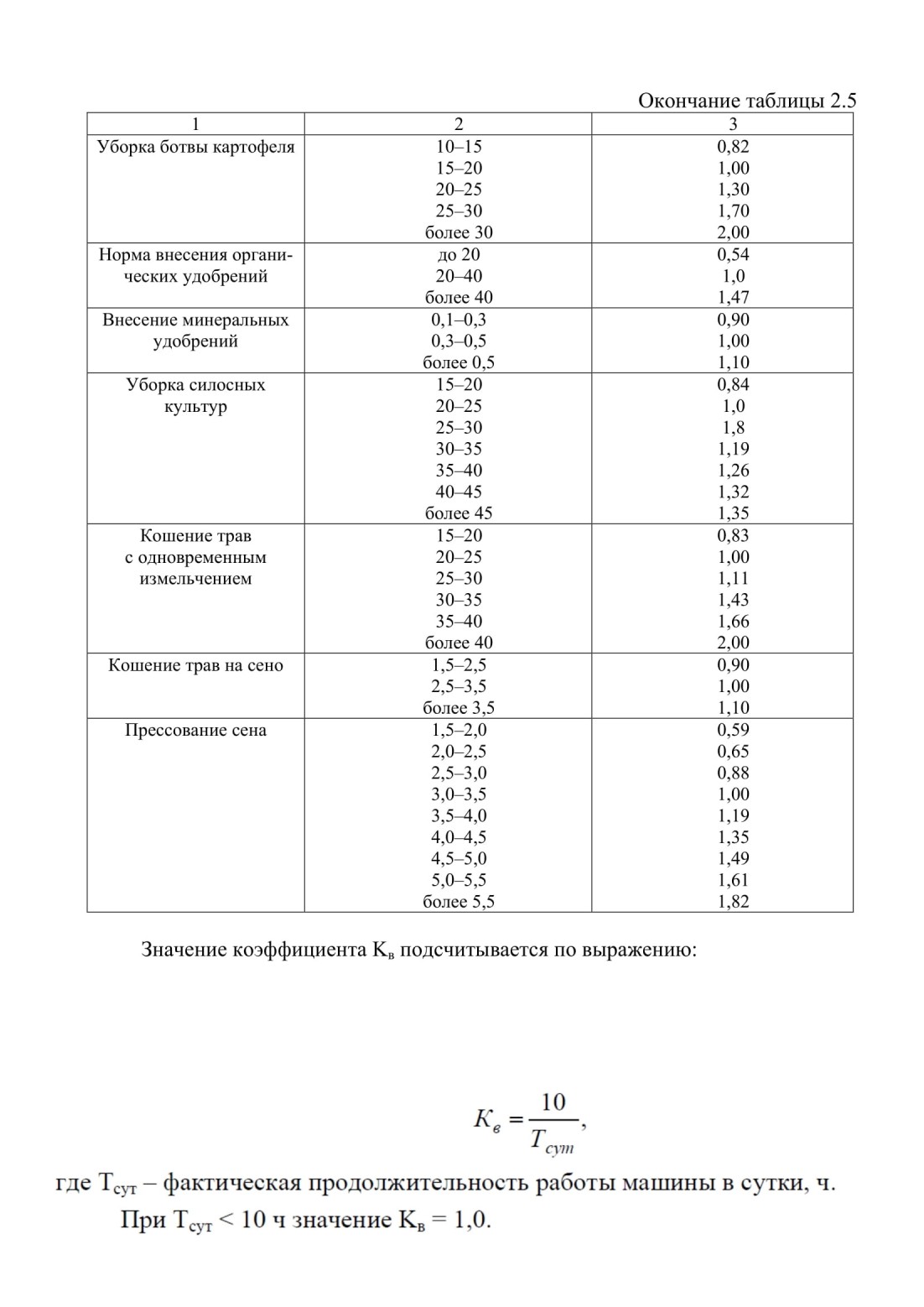

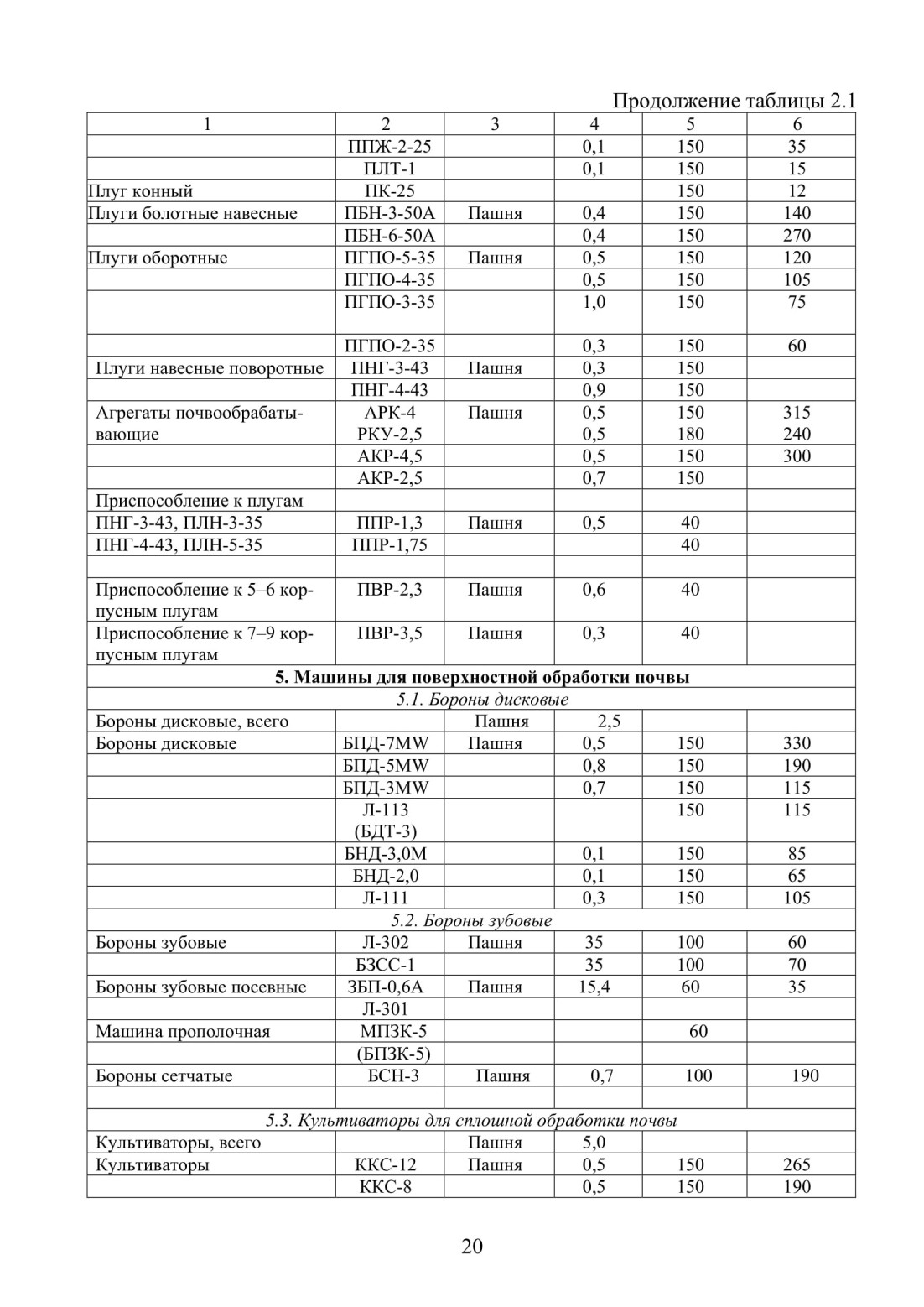

Нормативы потребности в тракторах и сельскохозяйственных машинах рассчитаны для средних естественно-производственных условий республики (табл. 2.1) [2]. Влияние местных условий на потребность в технике учитывается с помощью поправочных коэффициентов, уточняющих нормативы. Количество тракторов и сельскохозяйственных машин определяется по выражению:

3 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ ВОЗДЕЛЫВАНИЯ И УБОРКИ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР
ЗЛОбоснование объемов и технологии механизированных работ

Исходной информацией для разработки технологической карты является: площадь, занимаемая сельскохозяйственной культурой, предшественник культуры, нормы внесения органических (осенью под зябь или весной под перепашку) и минеральных (осенью под зябь, весной при посеве основное и при подкормках) удобрений, объемы растворов химических средств защиты растений, сроки выполнения механизированных работ, урожайность и валовые сборы основной и побочной продукции, расстояния перевозки грузов.

Исходные данные для расчета объемов работ технологической карты представляются в виде табл. 3.1.
Таблица 3.1
Исходные данные для расчета объема механизированных работ при возделывании (культуры)

В табл. 3.1 графы 1, 2, 3, 13 заполняются по данным табл. 1,6 и 1,7 исходных данных, количество и сроки вносимых удобрений принимаются по рекомендациям НИИ или перспективным технологическим картам [4], объем транспортной работы графа 14 определяют умножением данных граф 4, 5 , 8, 9 на графу 13.

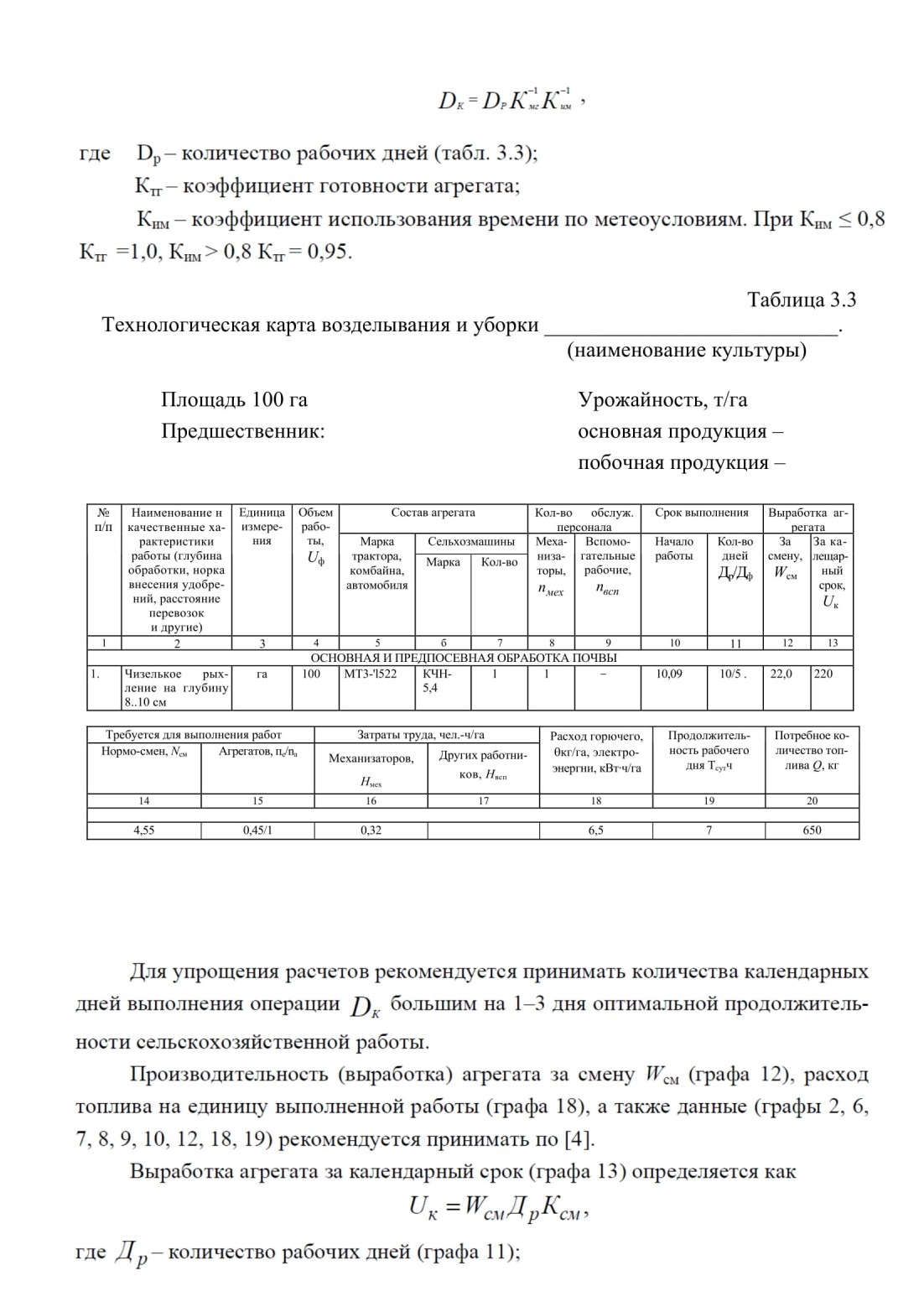

Технологическая карта (табл. 3.3) состоит из взаимоувязанных технологической, технической и экономической частей и содержит определенное число граф, в которых заносятся показатели технологической операции. Экономическая часть карты в данной курсовой работе не разрабатывается для исключения дублирования при изучении дисциплины «Экономика сельскохозяйственного производства».

Таблица 3.2 Продолжительность полевых сельскохозяйственных работ

3.2 Расчет показателей технологической карты

Технологическая карта возделывания и уборки для различных сельскохозяйственных культур представлена в виде табл. 3.4.

В графе 2 в строгой последовательности приводятся все виды работ, которые должны выполняться согласно технологии, начиная с подготовки почвы после уборки предшественника и кончая уборкой урожая, а также единицы измерения объема работ по каждой операции.

В графе 3 проставляется единица измерения объема работы (га, т, т/км и другие).

Объем работ (графа 4) заполняется согласно данным табл. 3.1.

Состав агрегата (графа 5, 6, 7) комплектуется машинами с высокой производительностью, обеспечивающими высокое качество работ при минимальных затратах труда и средств.

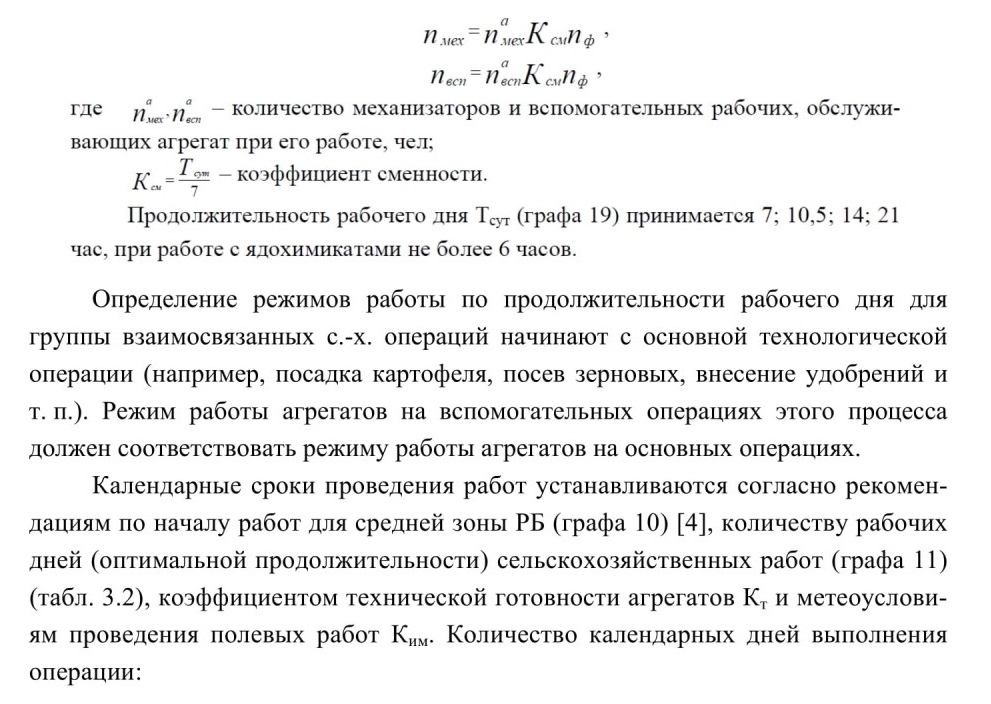

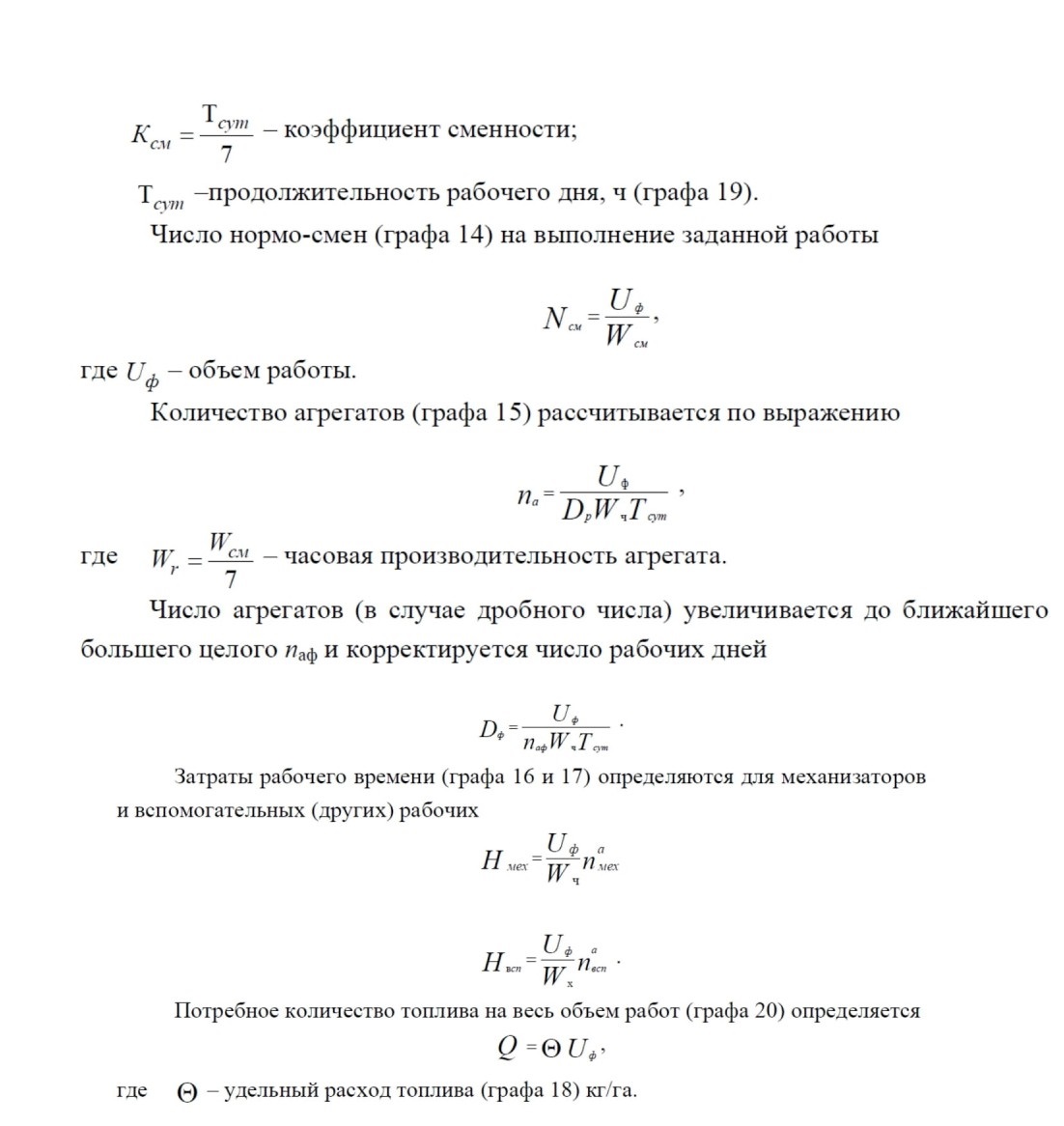

Обслуживающий персонал (графа 8 и 9) для выполнения каждой операции рассчитывается по механизаторам и вспомогательным рабочим (если вспомогательные рабочие агрегат не обслуживают, то расчет проводится только по механизаторам).

3.3 Построение графиков использования тракторов и корректировка их потребности. Построение графика потребности в рабочей силе

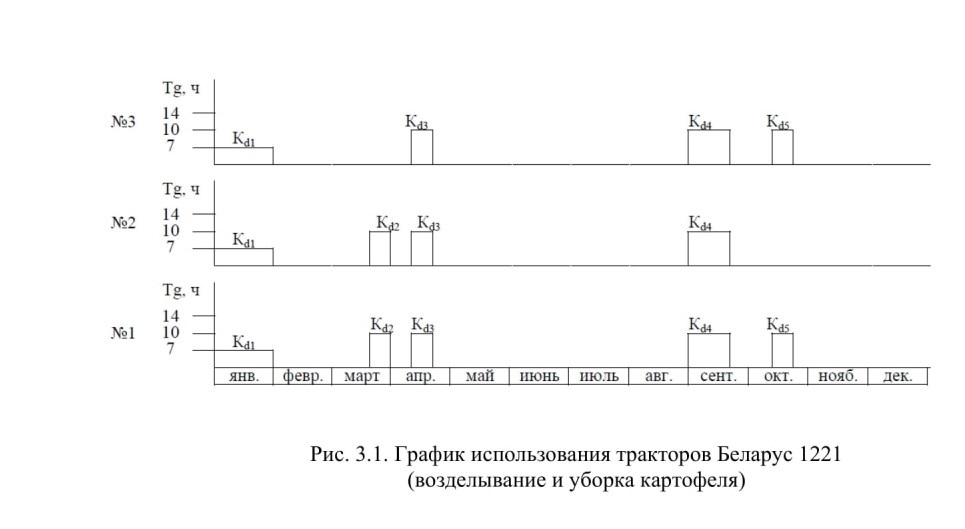

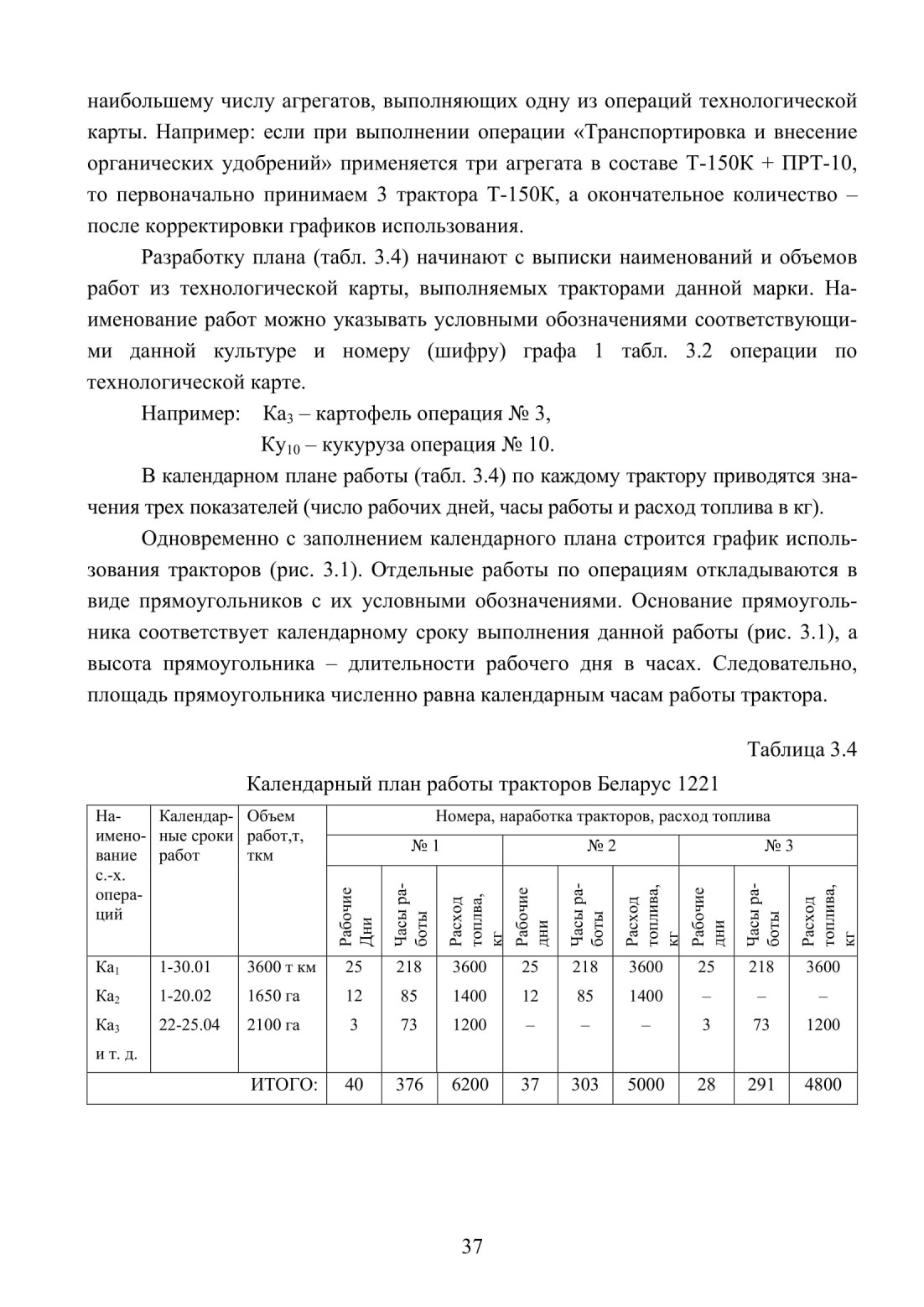

После уточнения выполненных расчетов по технологической карте (табл. 3.3) производится составление календарного плана работы тракторов с одновременным построением и корректировкой графика их использования. По каждой марке тракторов первоначально принимаем ориентировочное их количество по

После записи очередных работ в календарный план строятся соответствующие прямоугольники на графиках использования тех марок тракторов, которые эти работы будут выполнять. В ходе построения графиков использования может выявиться потребность в их корректировке ввиду нехватки тракторов в отдельные дни (на графике прямоугольники по отдельным работам накладываются вследствие совпадения сроков начала или окончания работ). В этом случае графики корректируются. Корректировку графиков можно выполнить одним из следующих способов:

- перемещением фактического срока работ в пределах оптимального срока;

- изменением длительности рабочего дня;

- применением более производительного машинного агрегата;

- передачей данной работы на другой трактор, свободный в данное время.

При необходимости можно изменить и технологию работ, или, если все указанные способы не эффективны, увеличить число тракторов. Во всех случаях нужно стремиться обойтись наименьшим количеством тракторов, а в расчетнопояснительной записке указать конкретный способ корректировки потребности (если корректировка проводилась). По каждому трактору данной марки (табл. 3.4) подсчитываются итоговые показатели, а графики использования тракторов выносятся на лист графической части курсовой работы.

Графики потребности в рабочей силе (механизаторов и вспомогательных рабочих) строят следующим образом. По оси ординат откладывают количество рабочих, занятых на данной операции, а по оси абсцисс - фактические дни их работы. На основании этого графика устанавливается постоянный состав тракторной бригады, либо, в случае необходимости, привлечение дополнительного количества рабочих.

3.4 Определение потребности в сельскохозяйственных машинах и построение плана-графика их использования

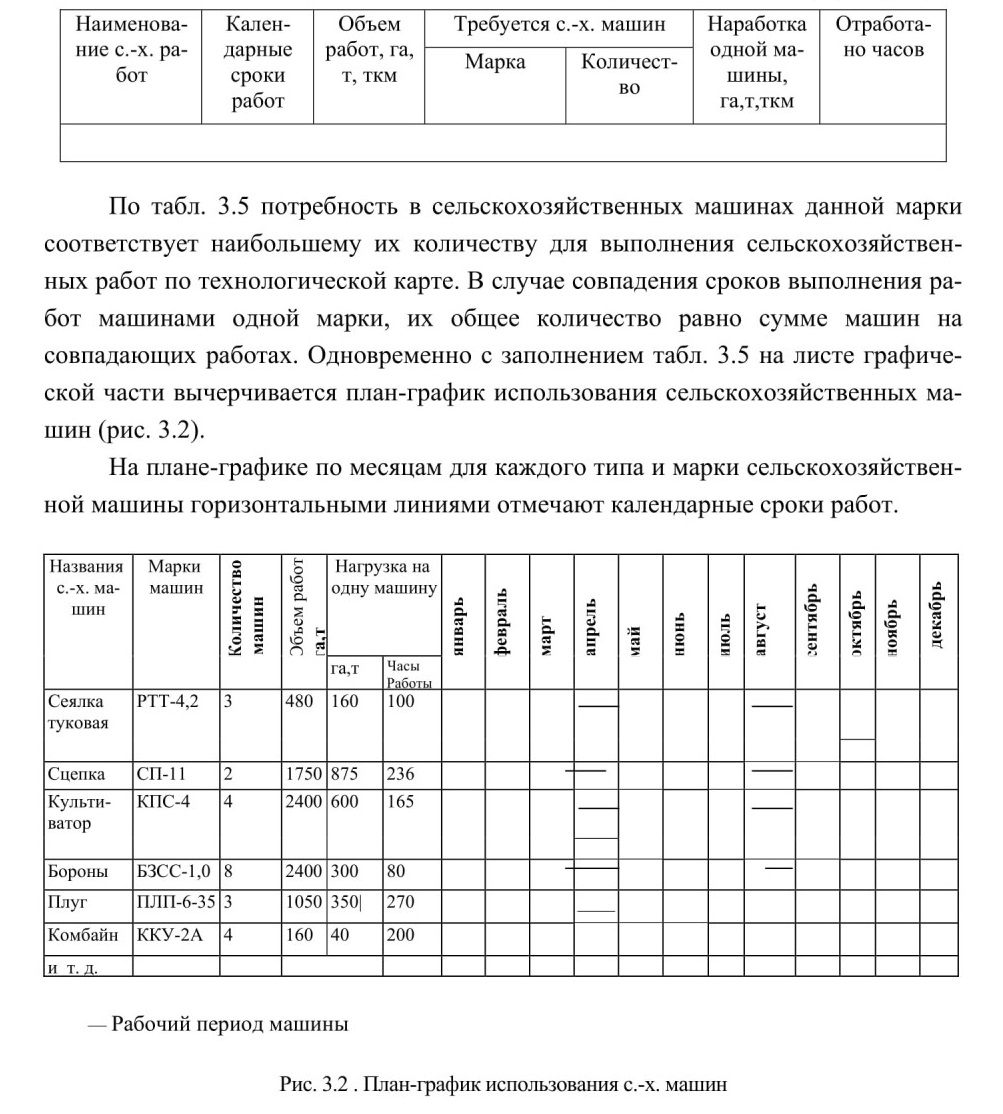

Обоснование потребности в сельскохозяйственных машинах начинается с заполнения табл. 3.5 из технологической карты (табл. 3.3).
Таблица 3.5

Потребность в сельскохозяйственных машинах для возделывания (культуры)

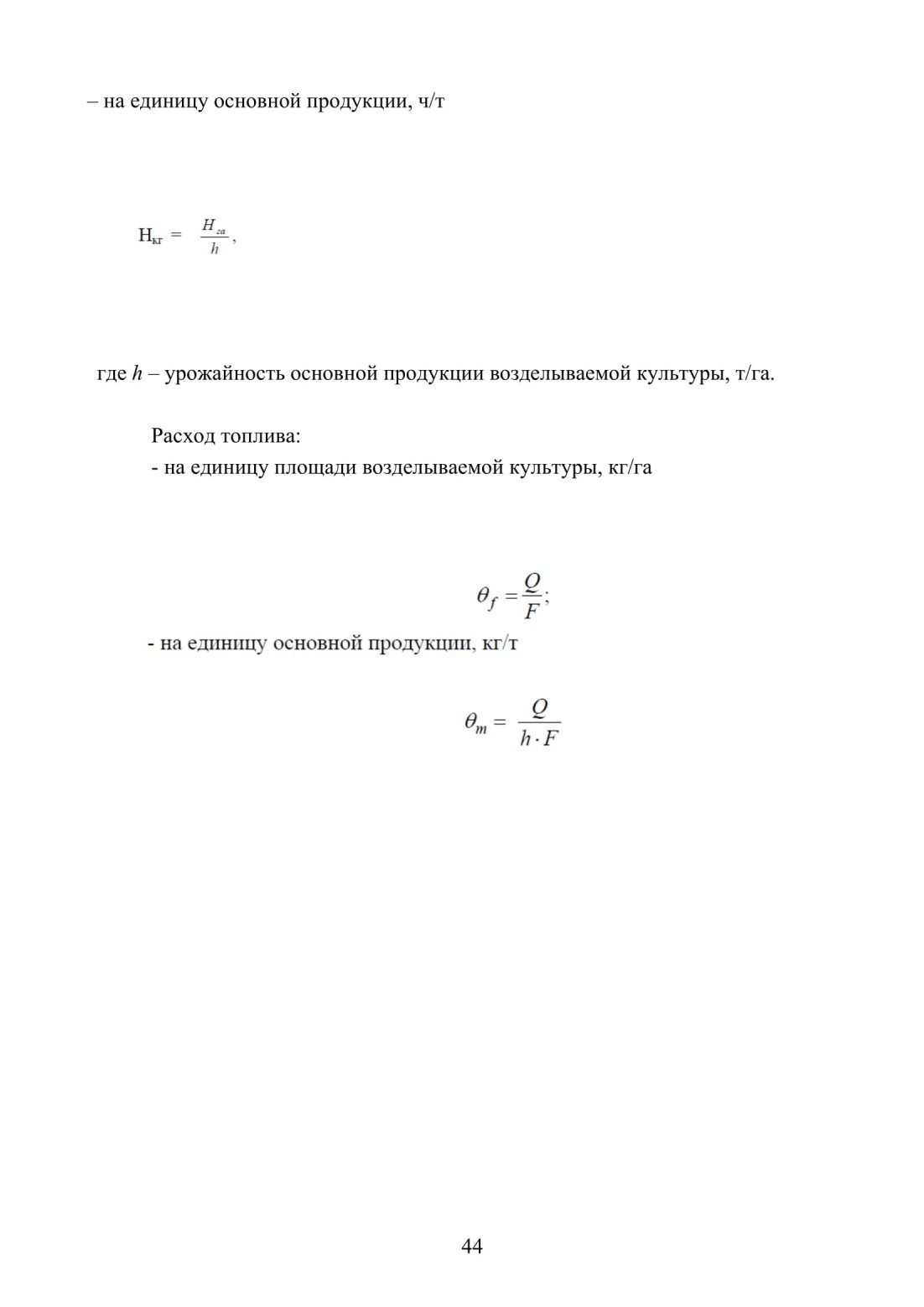

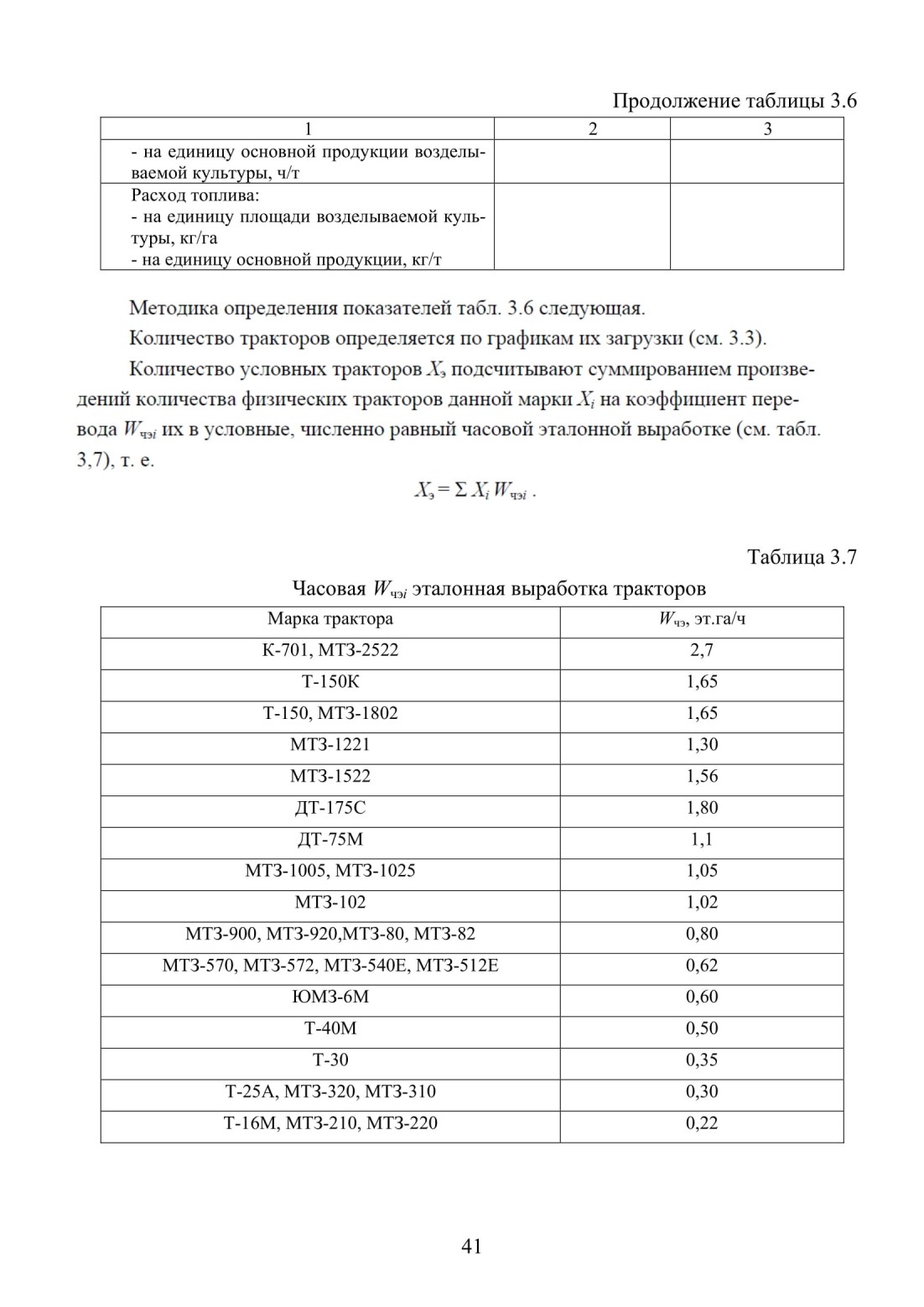

3.5 Определение итоговых показателей технологической карты

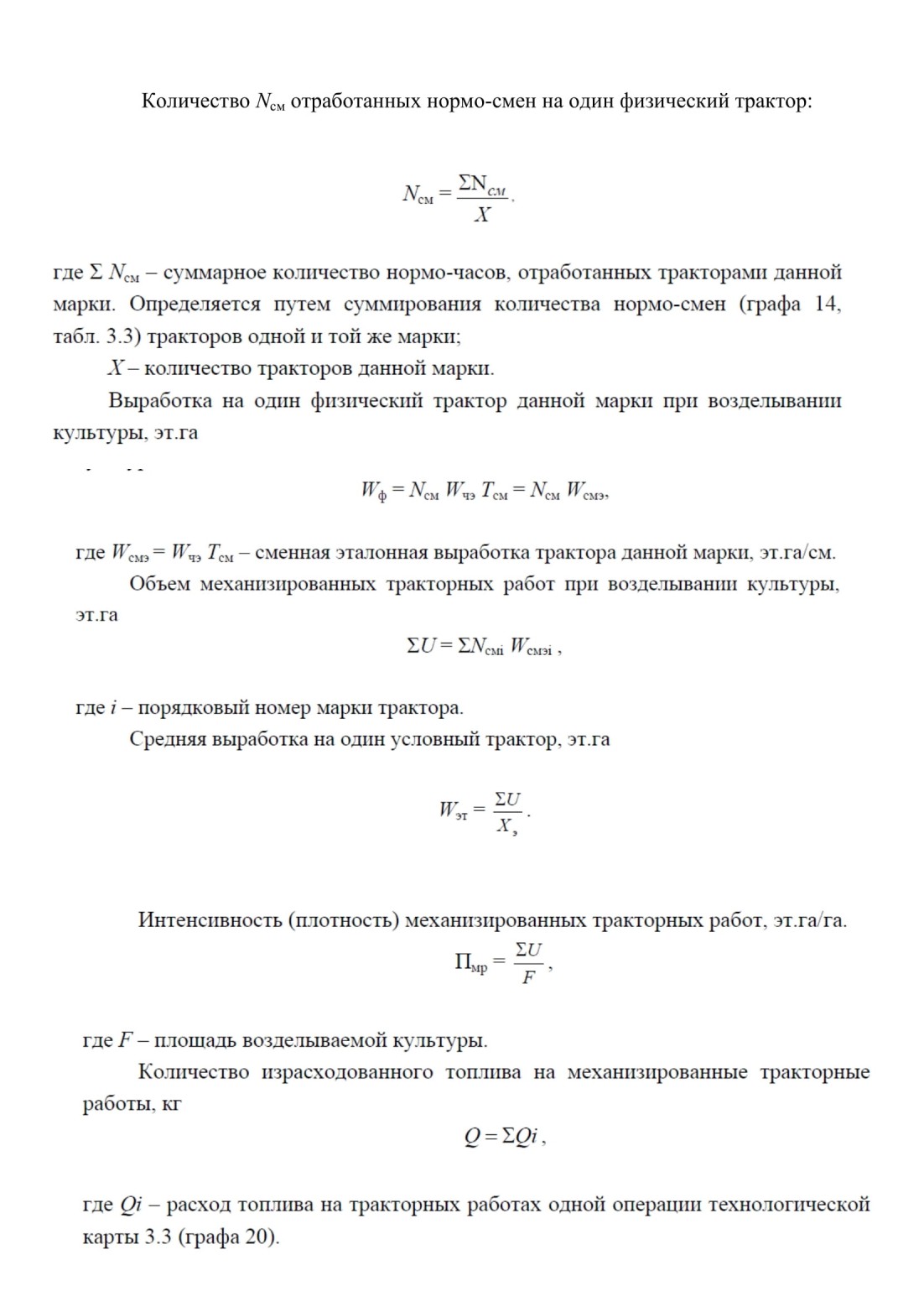

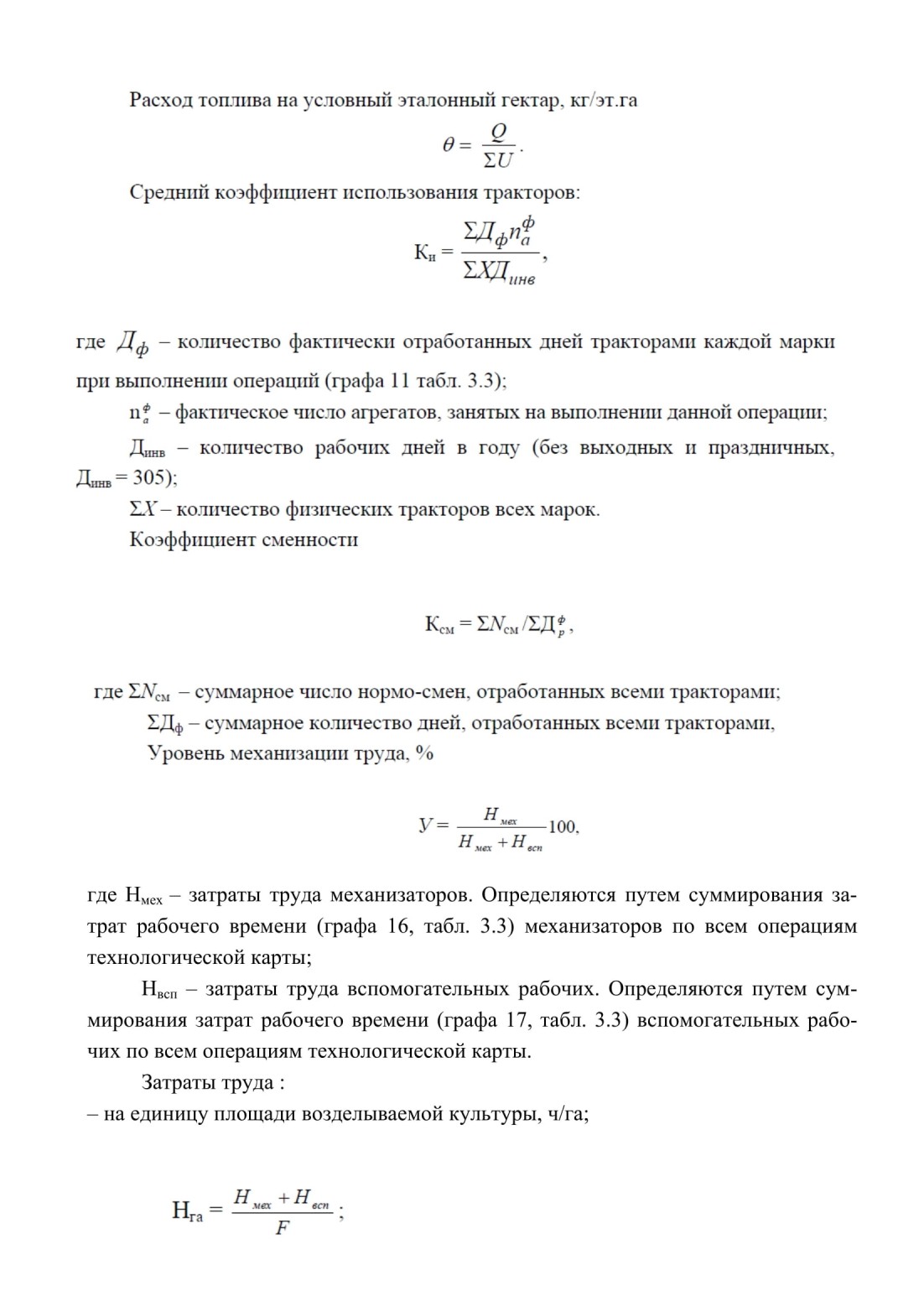

Для характеристики эффективности использования машинно-тракторного парка при возделывании сельскохозяйственной культуры определяют ее итоговые показатели, которые сравнивают с их средними значениями по республике, области, району или передовым хозяйствам. Значения показателей сводят в табл. 3.6. В учебных целях в показатели не внесены эксплуатационные затраты денежных средств.

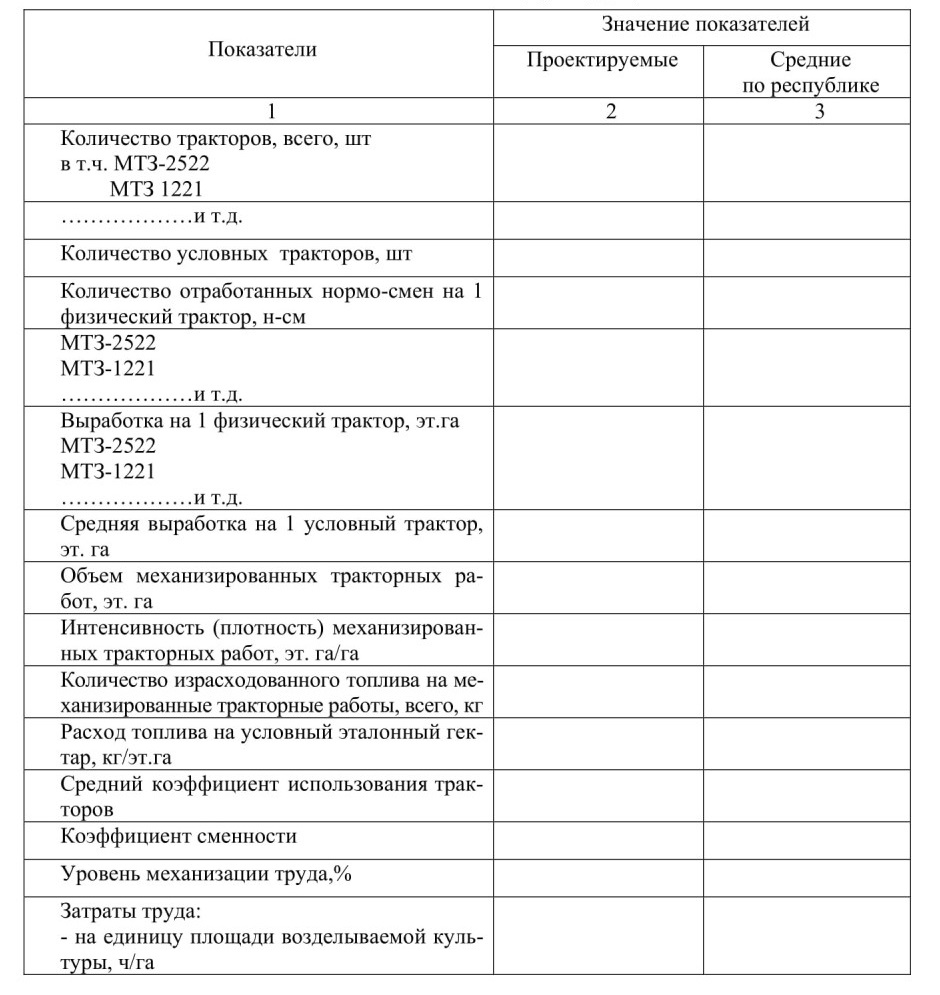

Таблица 3.6

Итоговые показатели технологической карты по возделыванию (культуры)

///////////////////////////////////////
