Программный комплекс С-Терра Шлюз. Версия 4.1. Руководство администратора (Приложение РЛКЕ.00009-01 90 03)

Приложение

Содержание

Приложение

Описание формата ini-файлов

Конвертор

Основная логика работы

Ограничения на конвертор

Логика запуска конвертора

Алгоритм работы конвертора

Внутренние настройки консоли и конвертора

Управление конвертором с помощью INI-файла

Сообщения в логе при конвертировании

Описание обработки интерфейсов

Формирование имен структур LSP при конвертировании

Получение сертификата пользователя

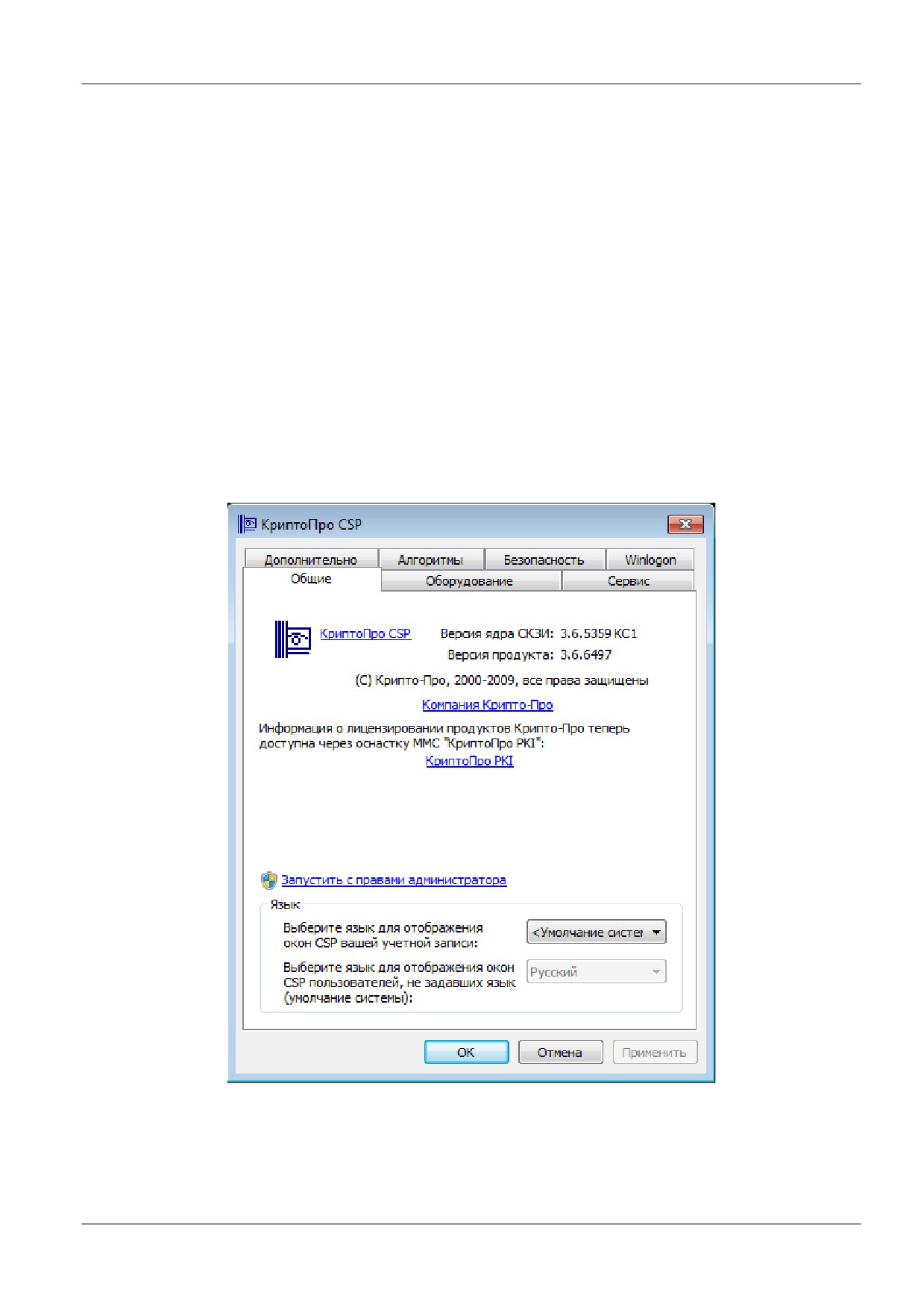

Установка СКЗИ «КриптоПро CSP 3.6R2»

Настройка СКЗИ «КриптоПро CSP 3.6R2»

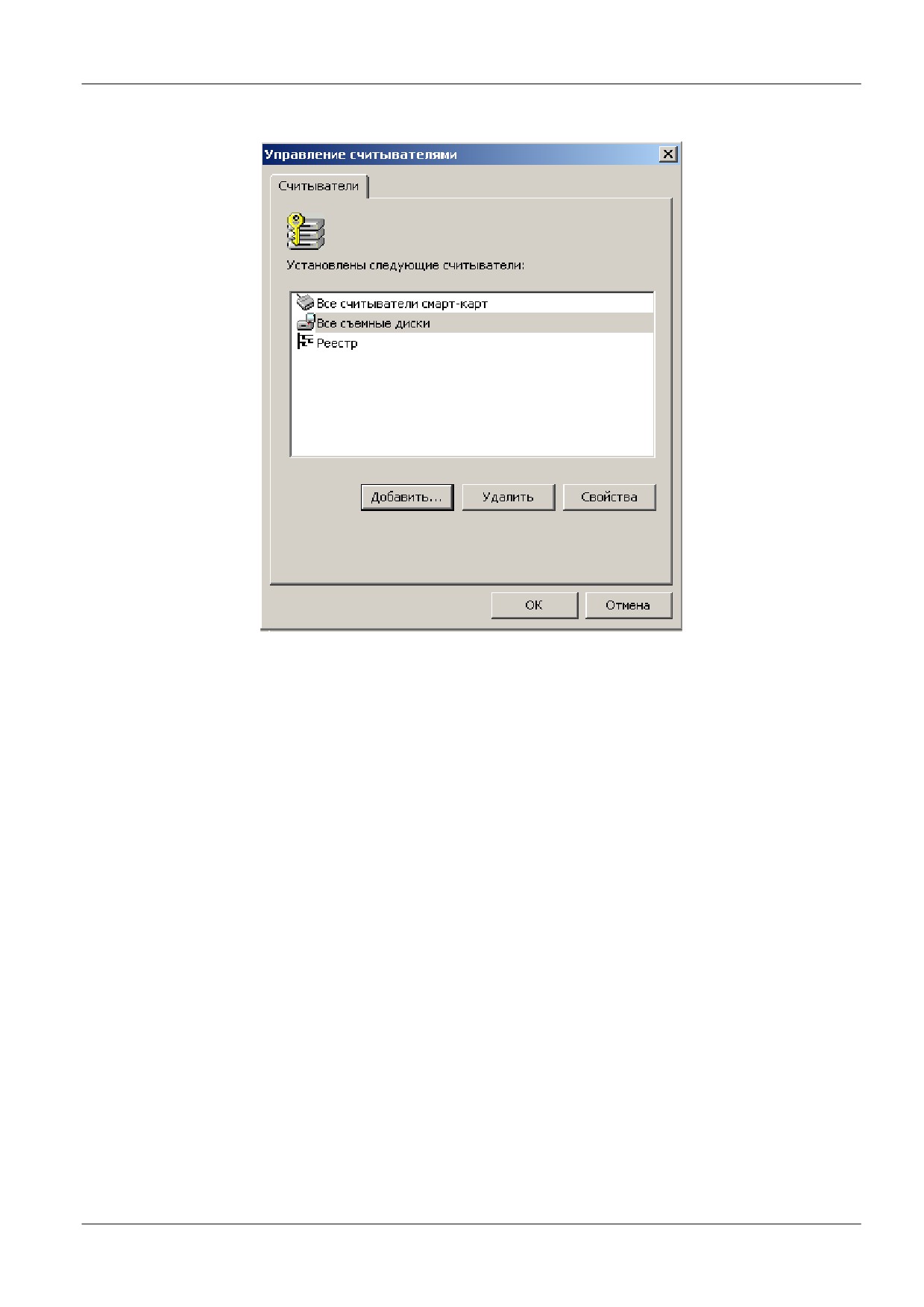

Настройка локального ключевого считывателя

Подключение внешних ключевых считывателей

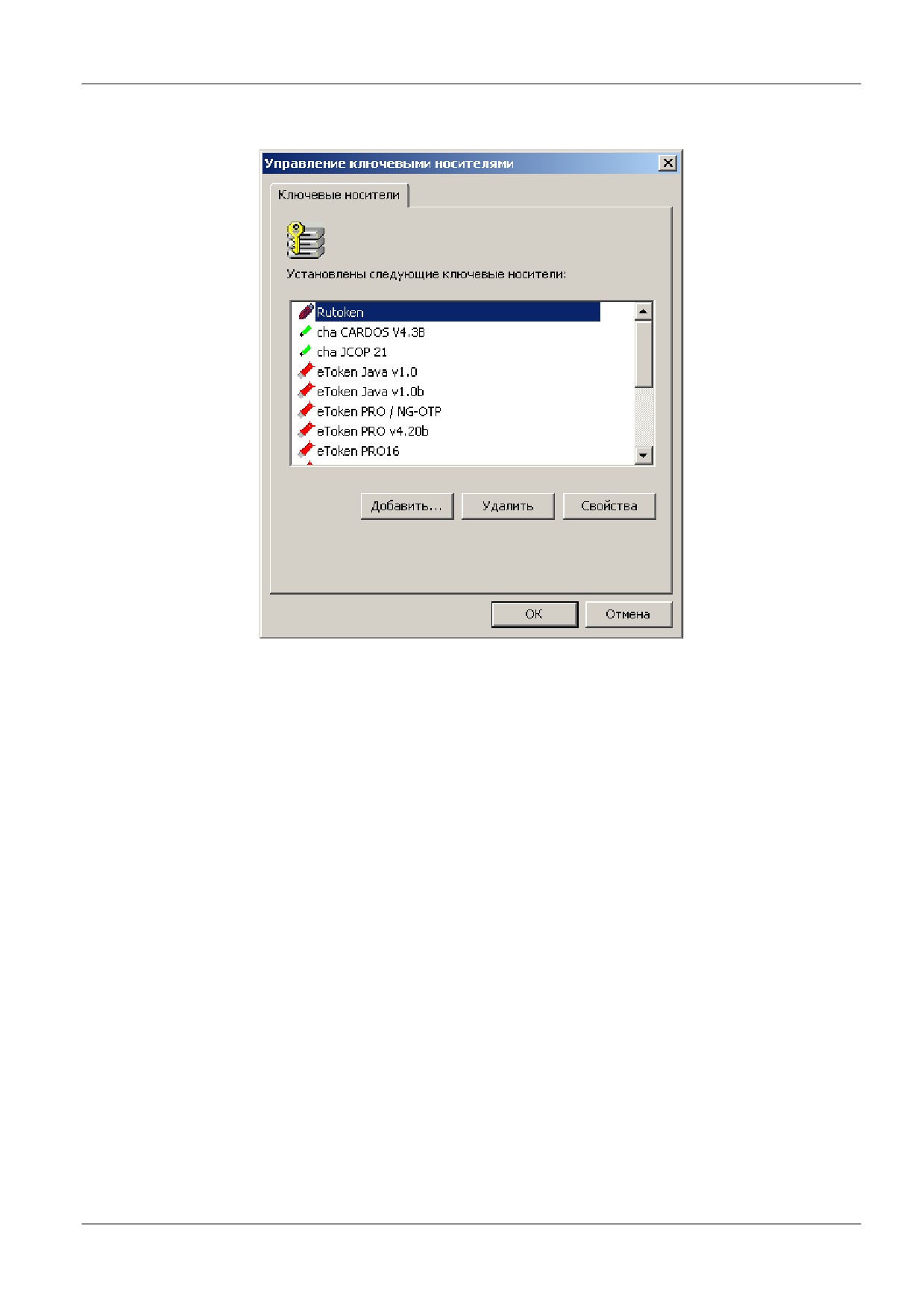

Настройка внешнего ключевого считывателя и носителя информации

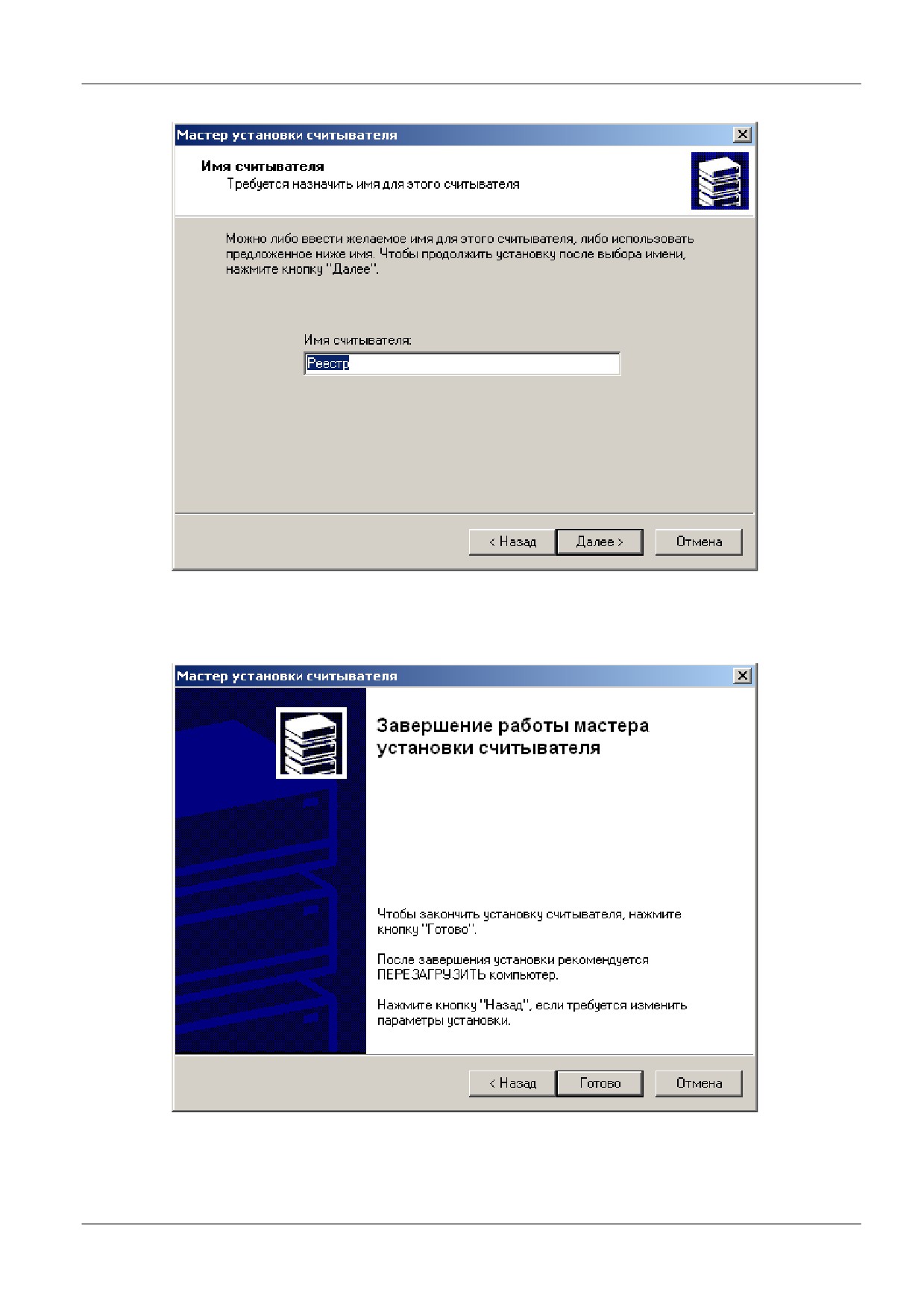

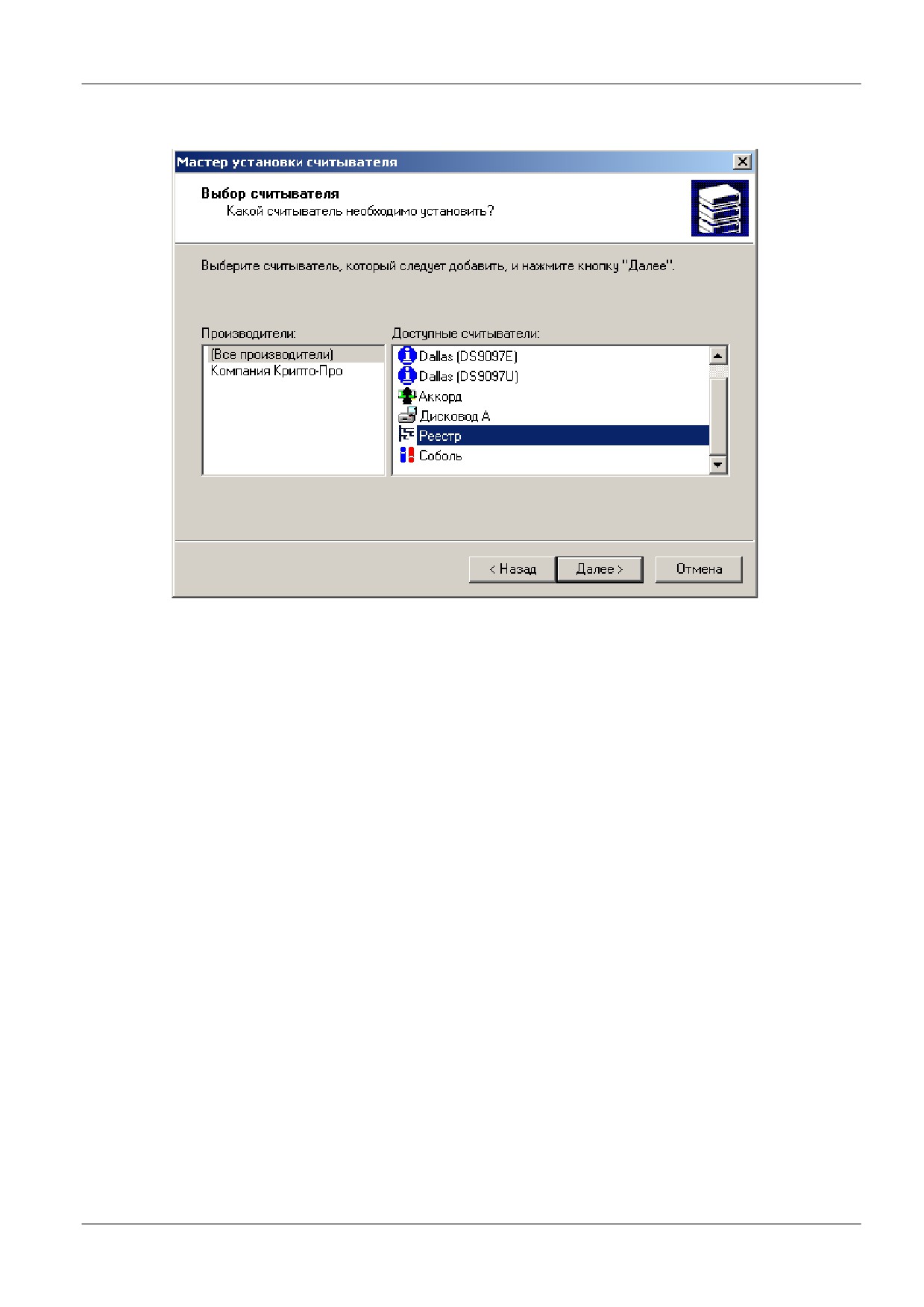

Инсталляция ключевого считывателя Реестр в «КриптоПро CSP 3.6R2»

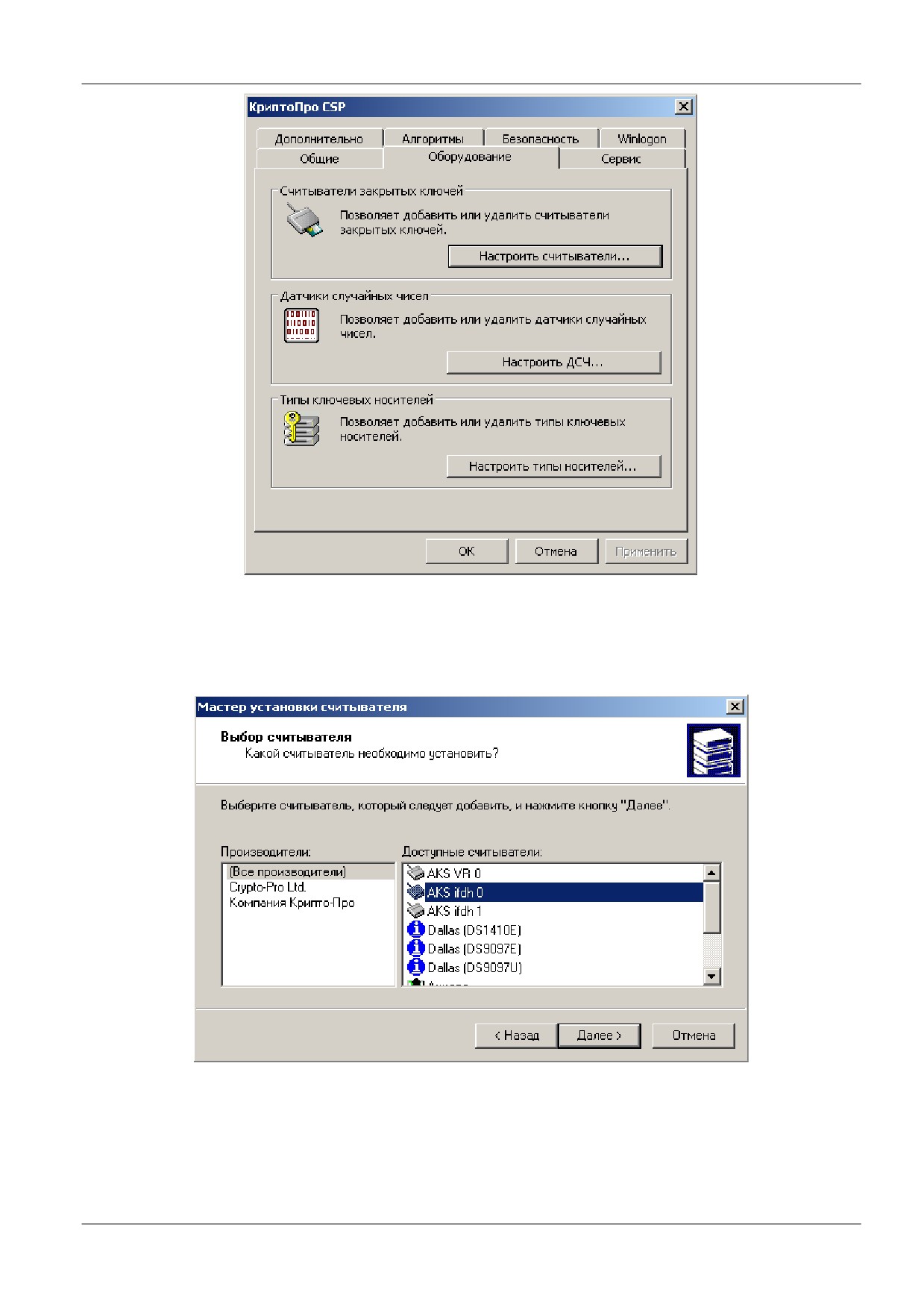

Инсталляция внешнего считывателя и ключевого носителя информации в

«КриптоПро CSP 3.6R2»

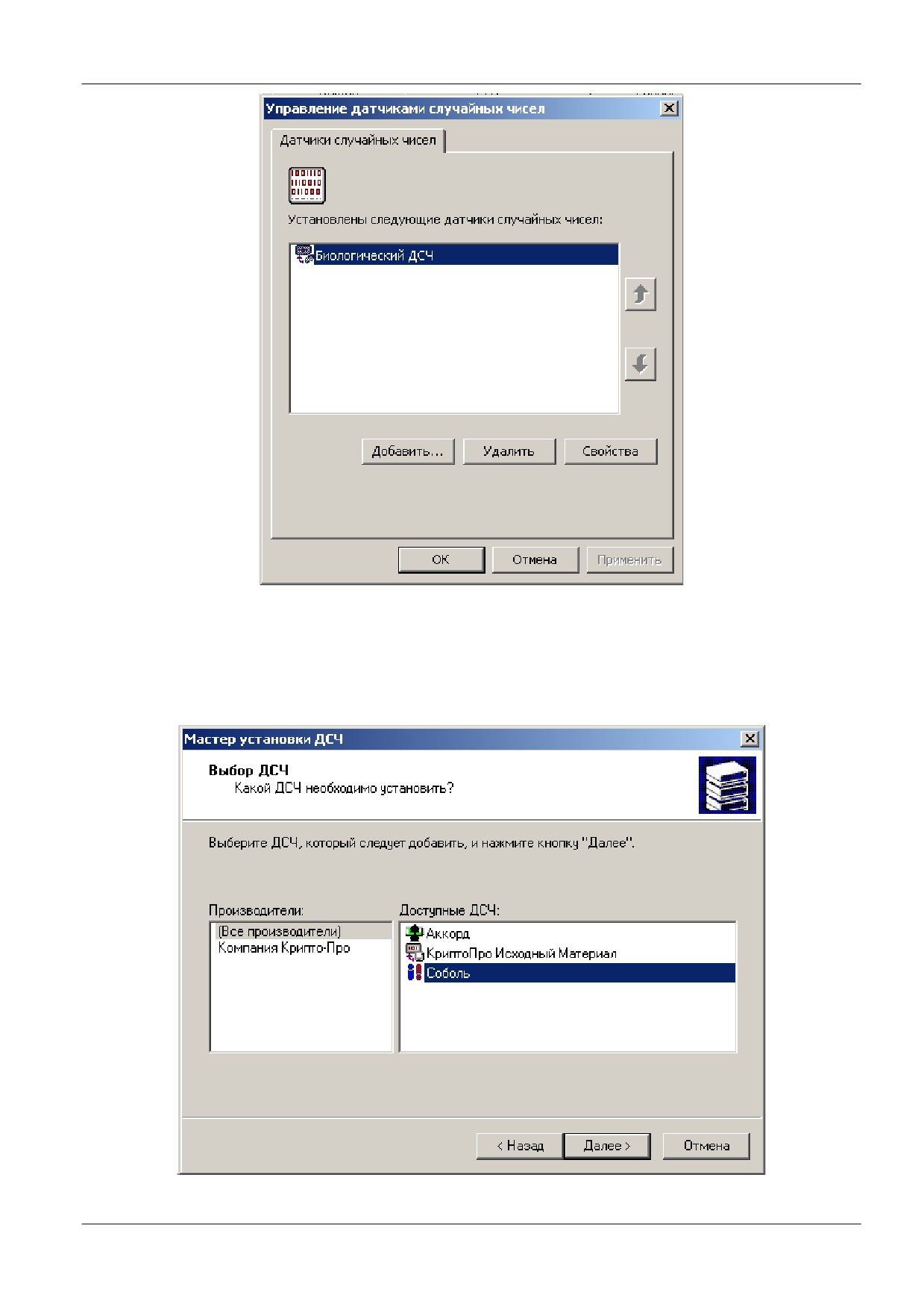

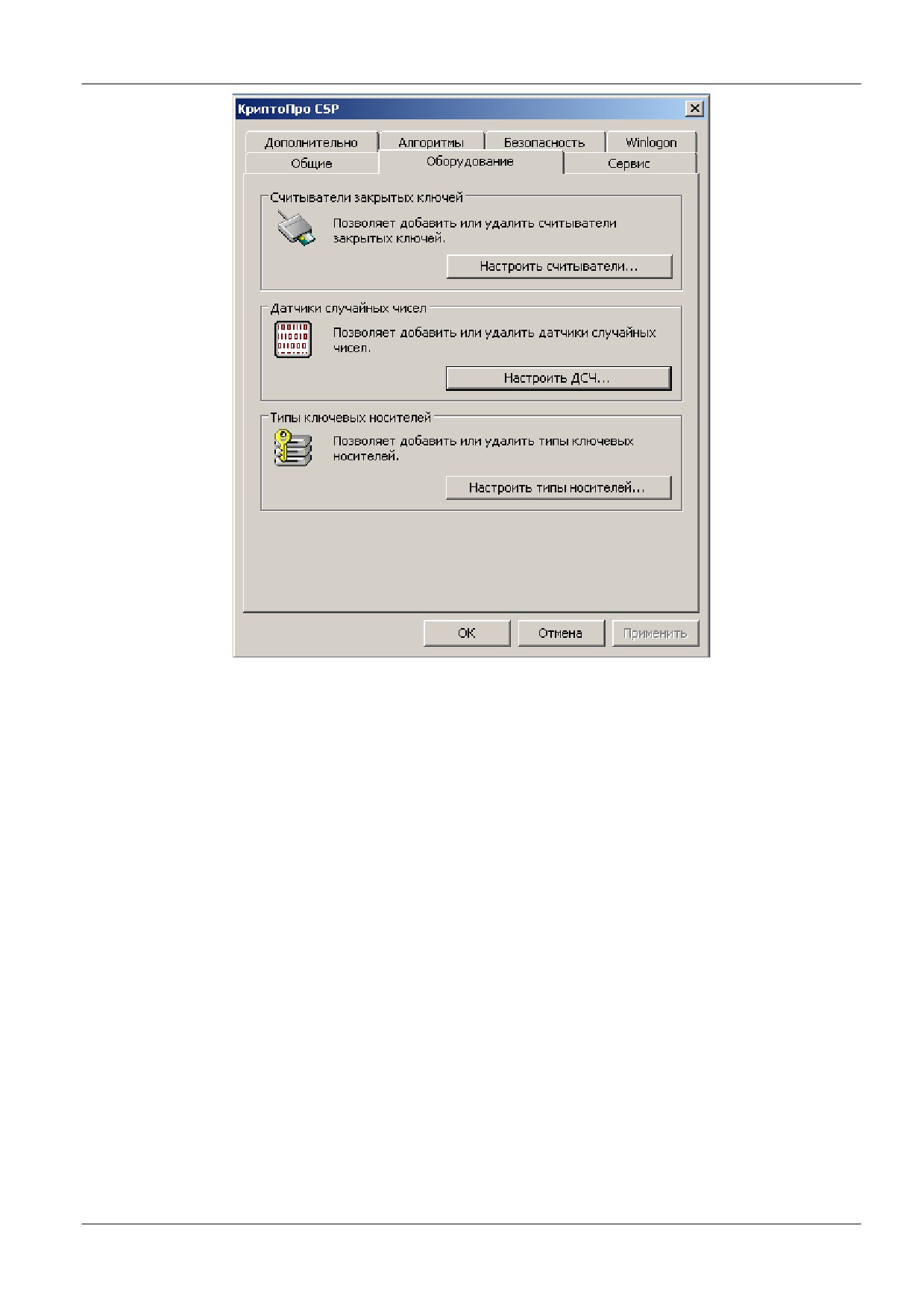

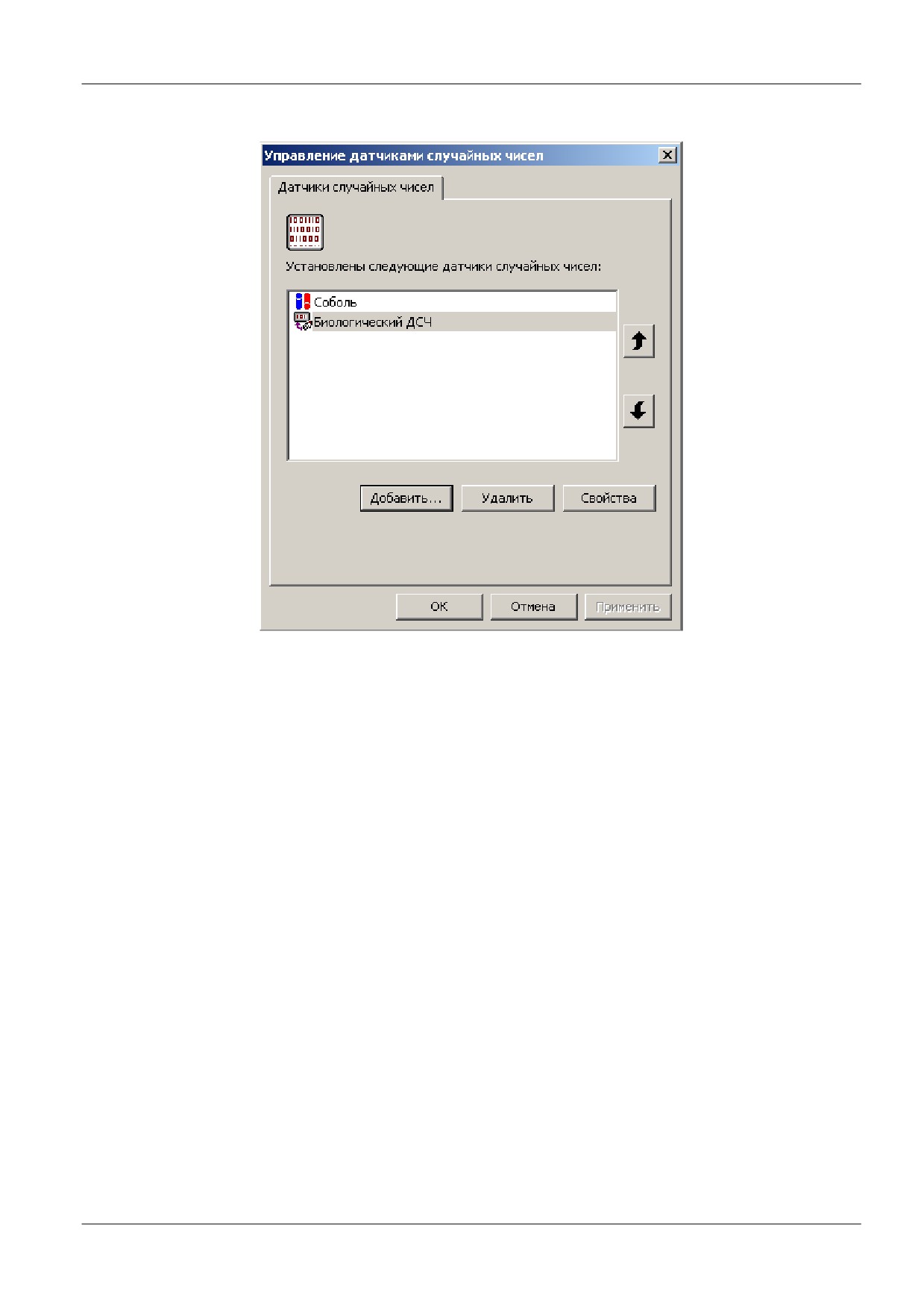

Настройка ДСЧ

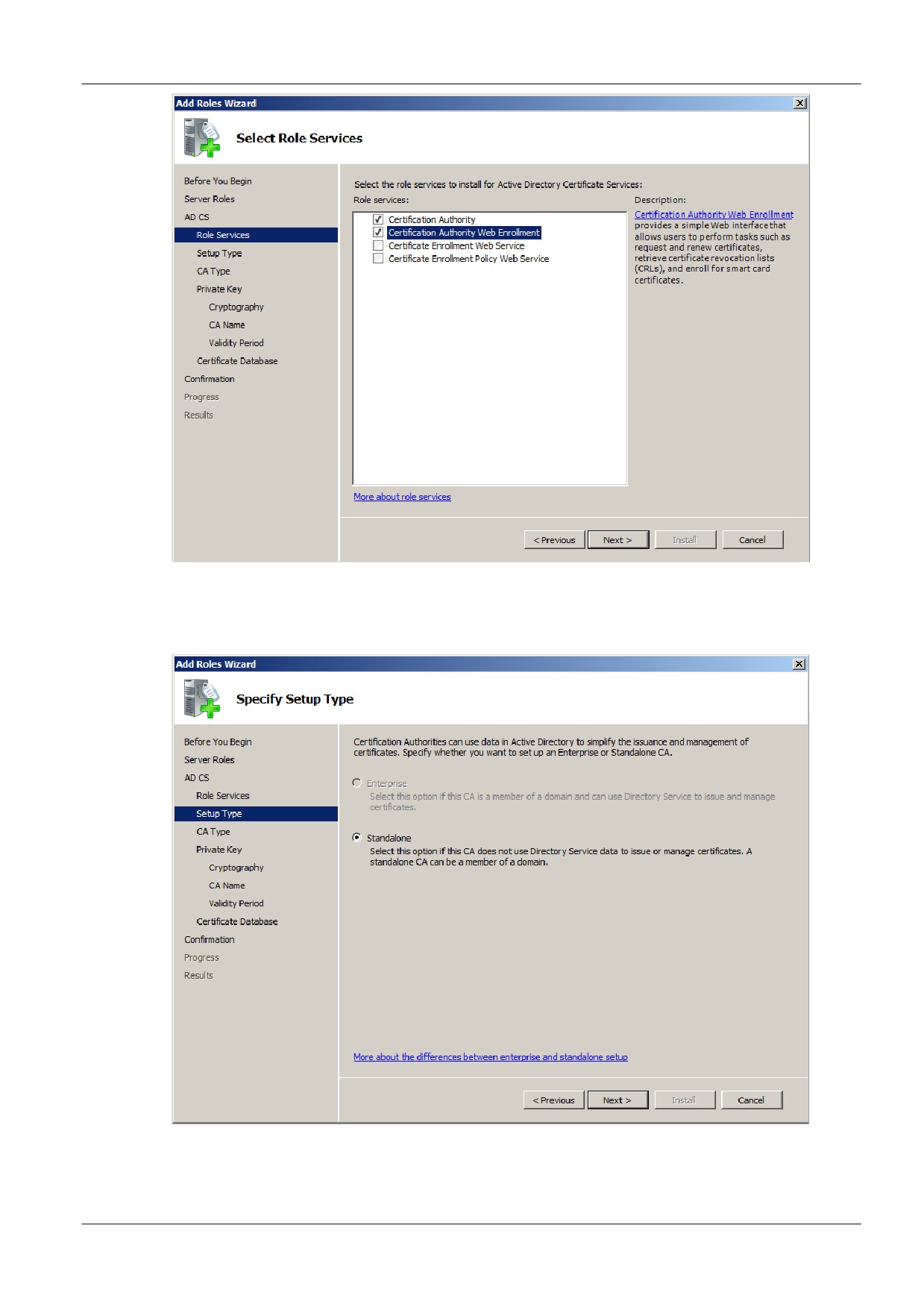

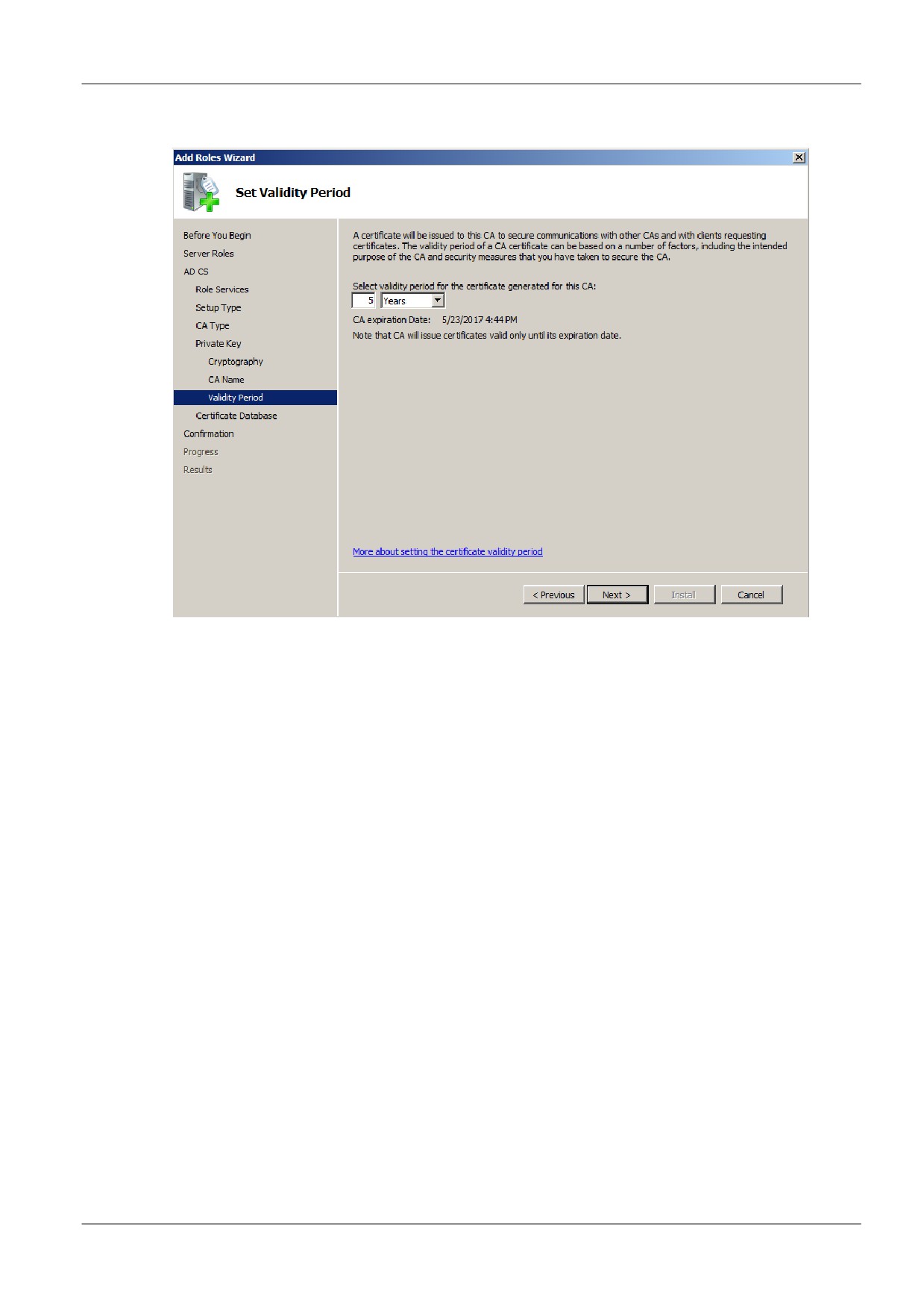

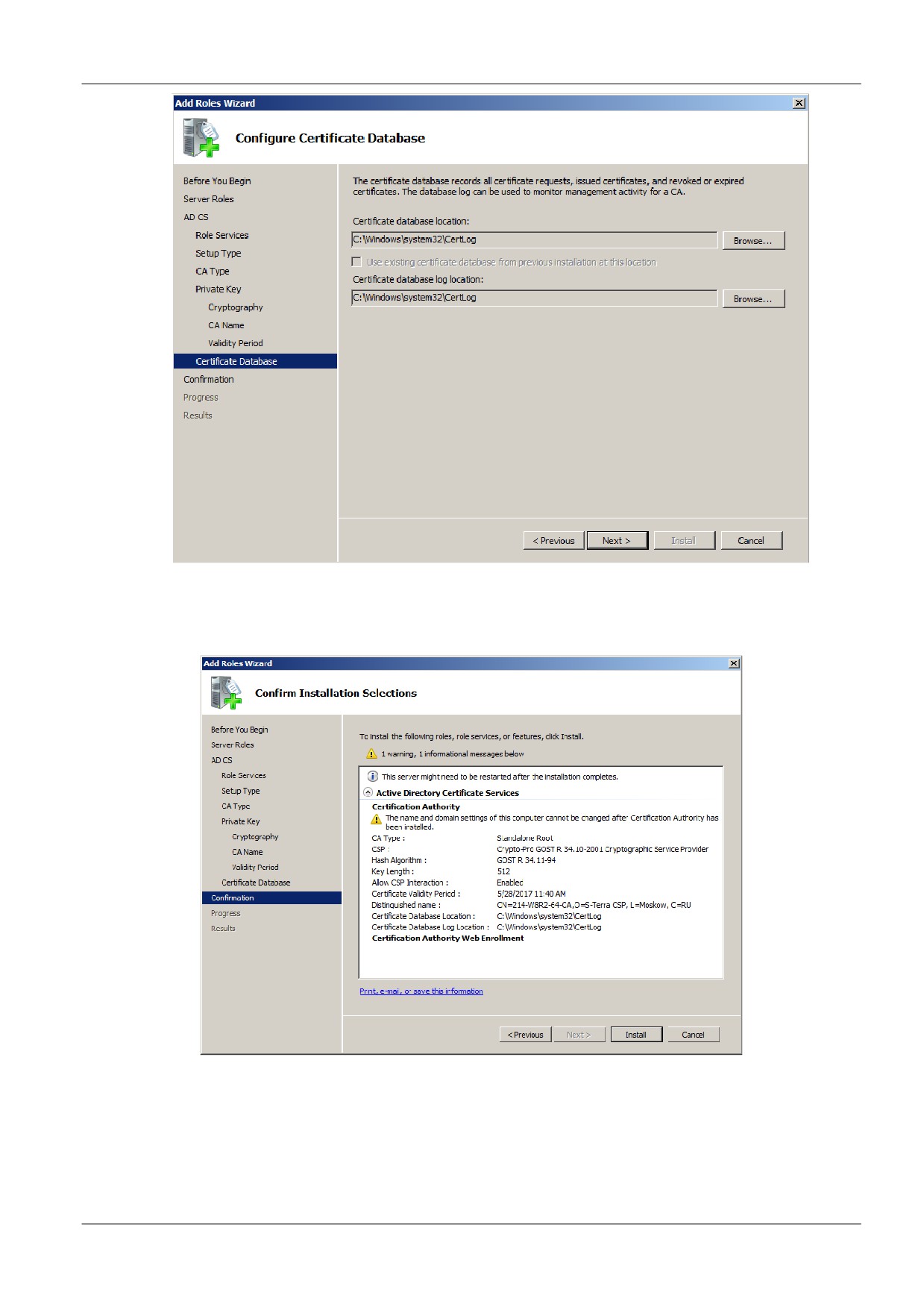

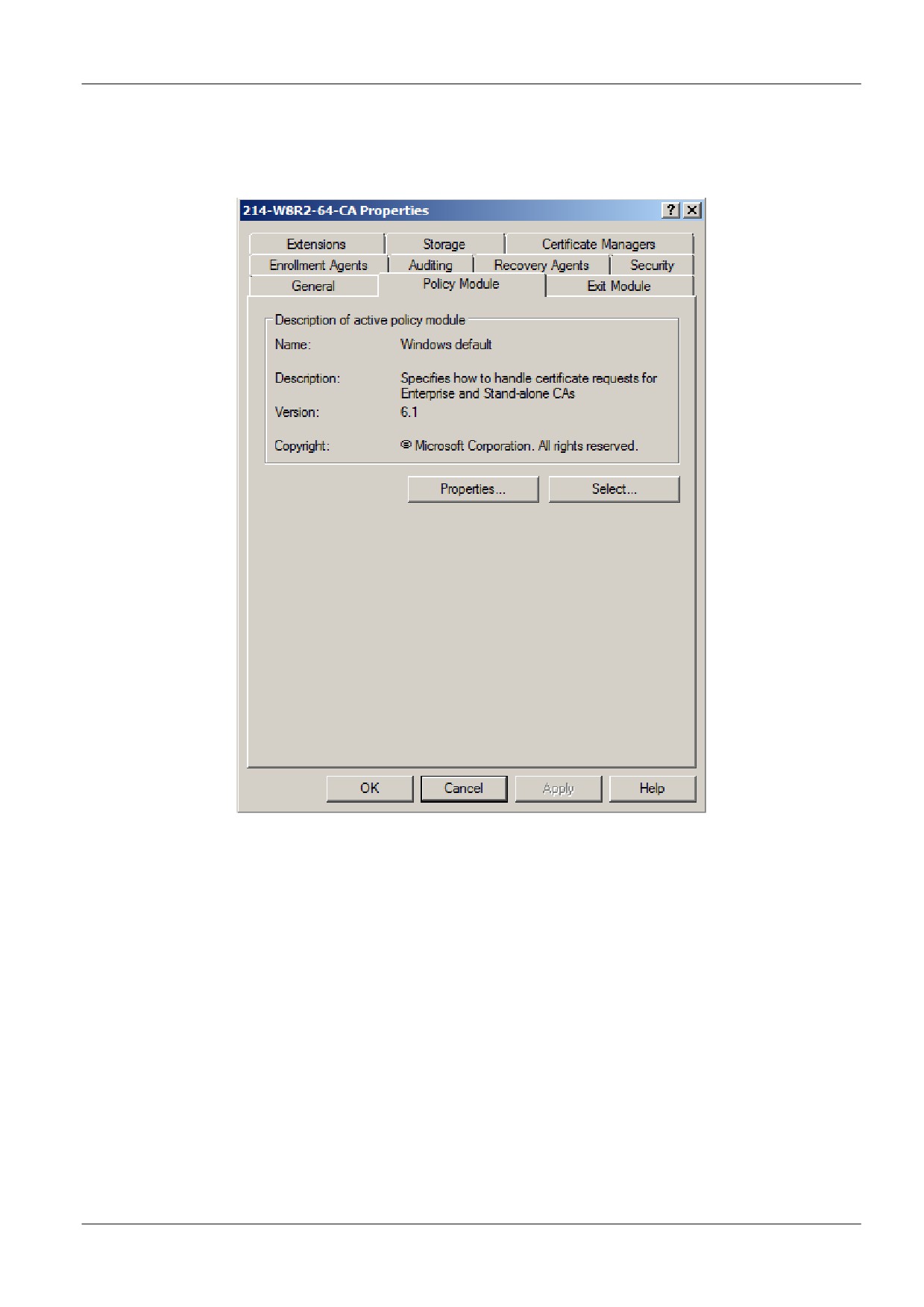

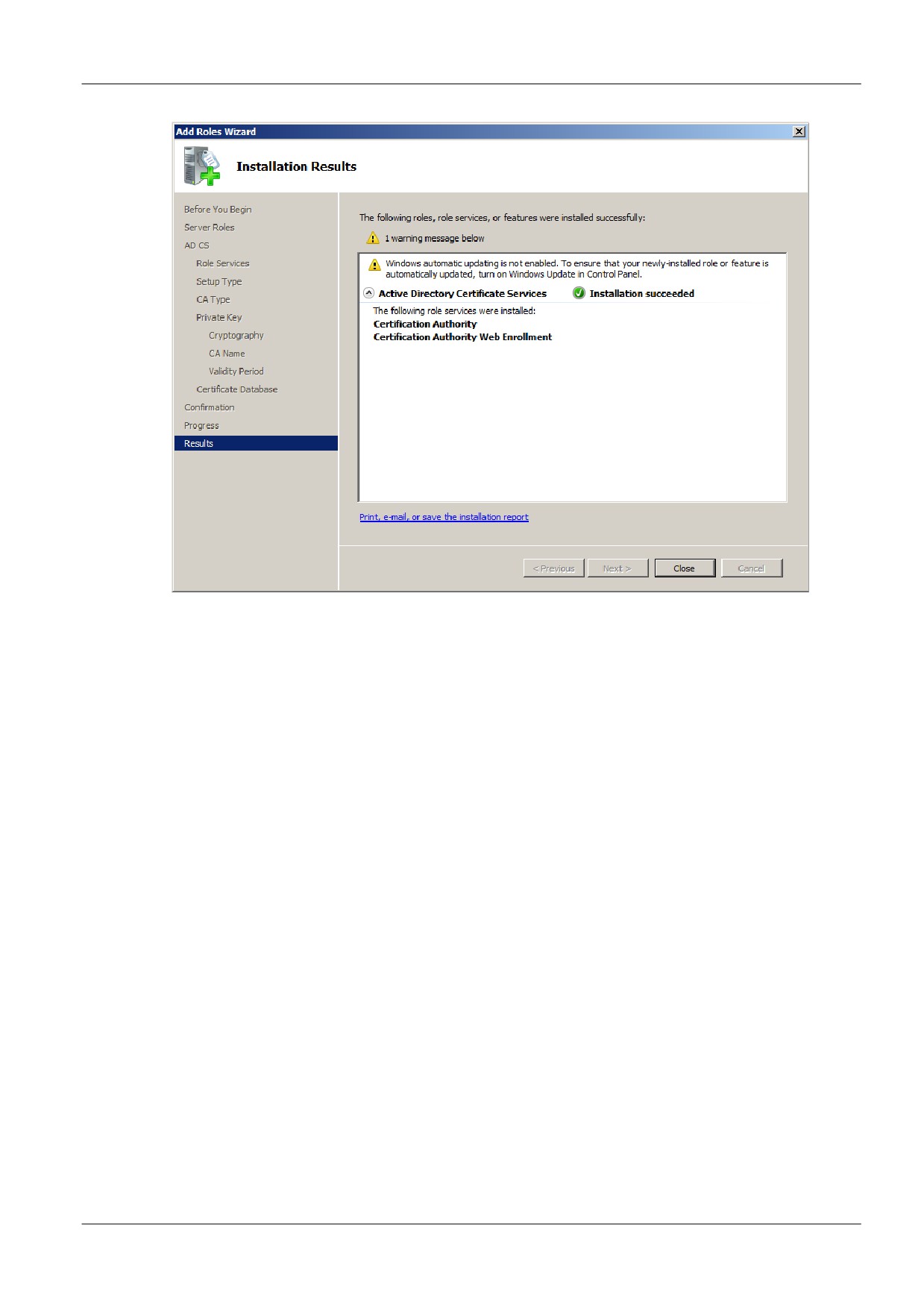

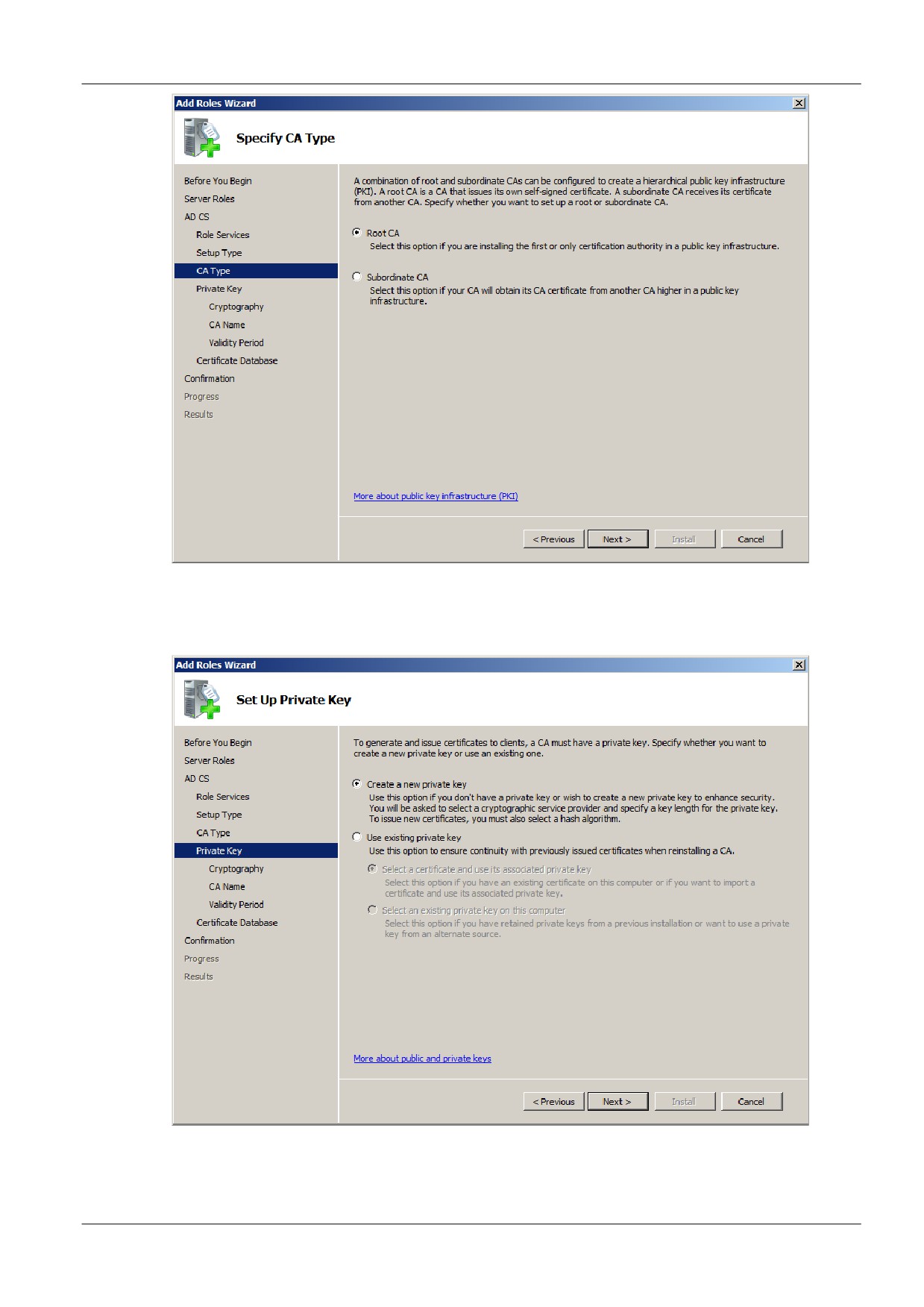

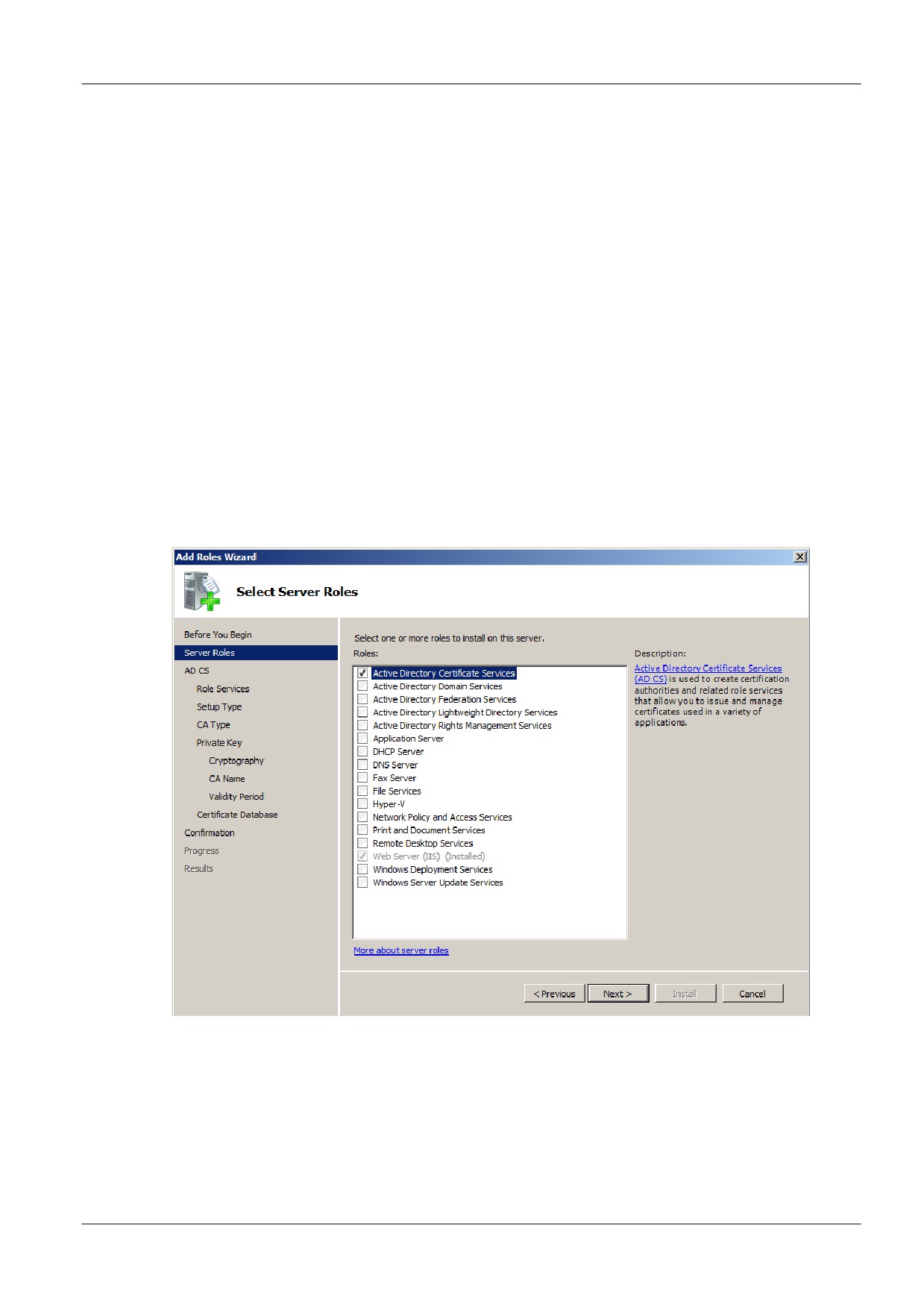

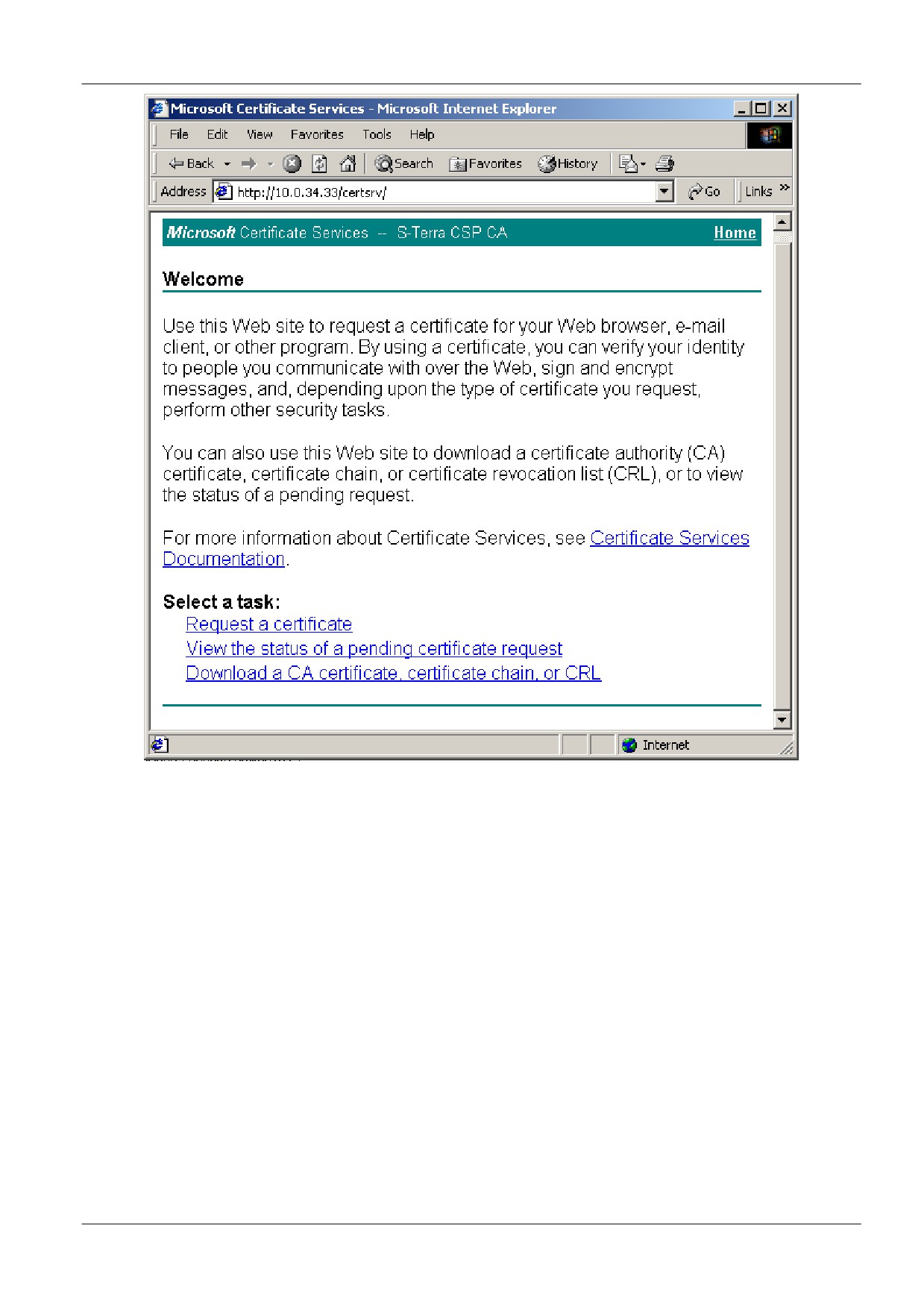

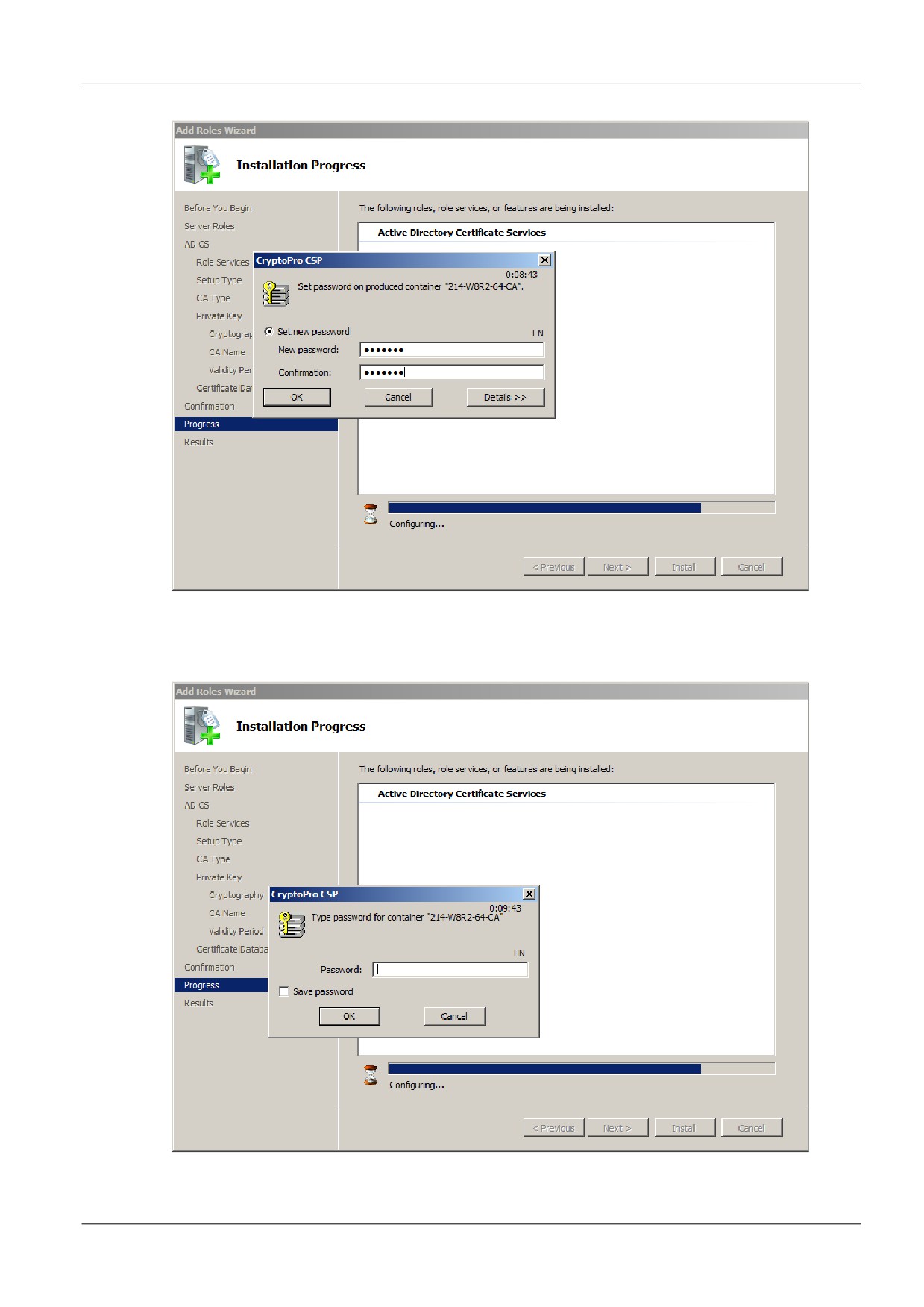

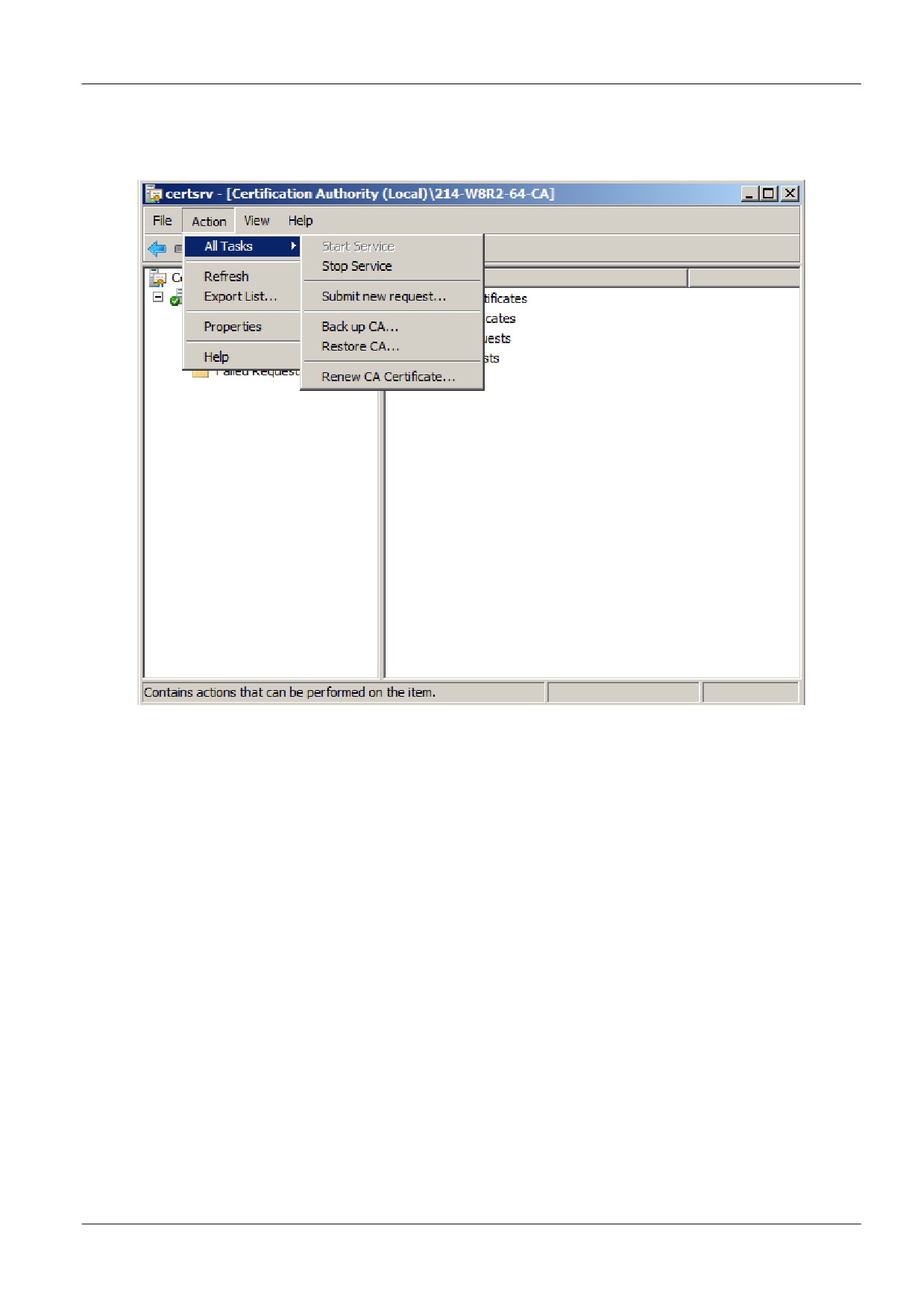

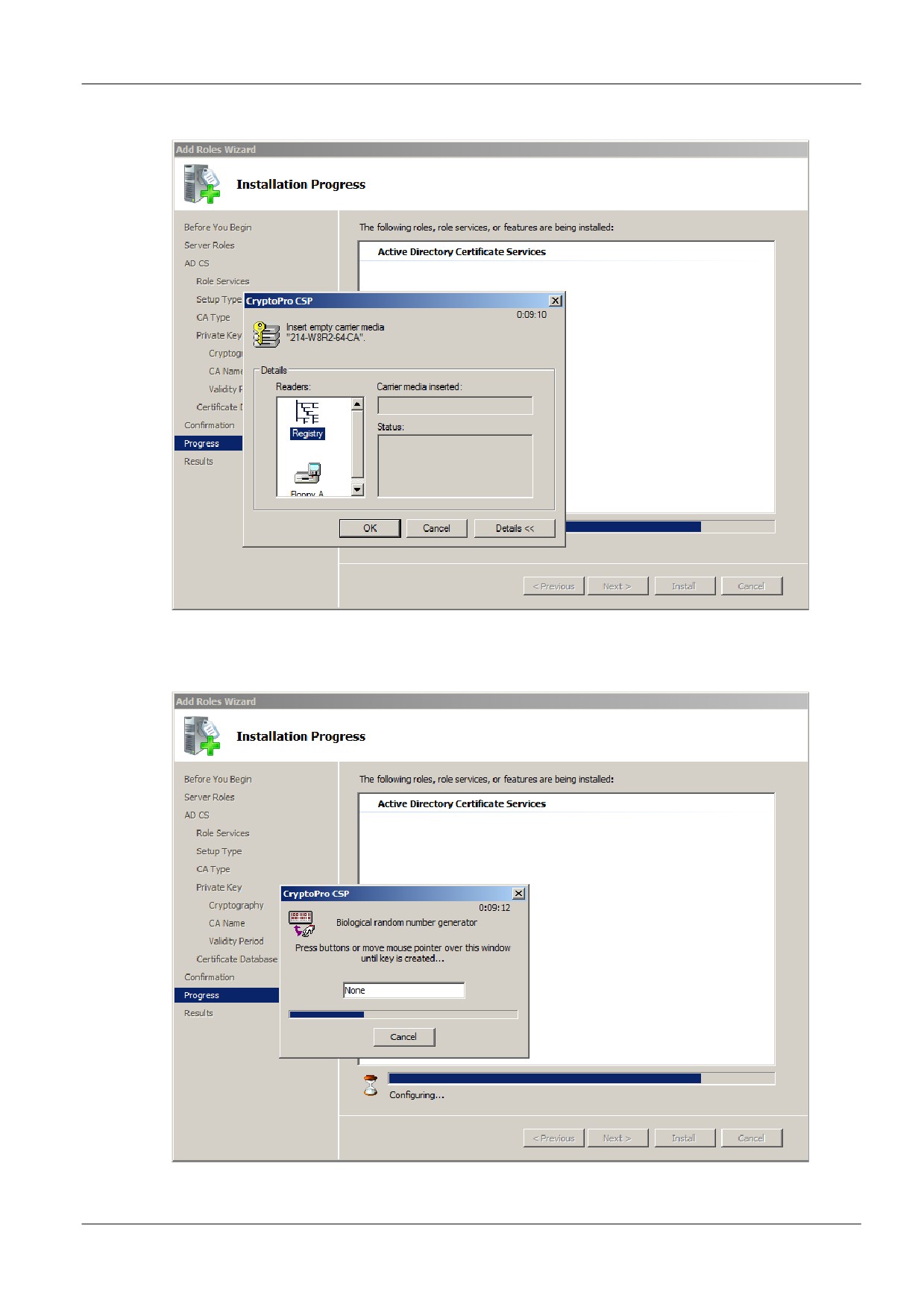

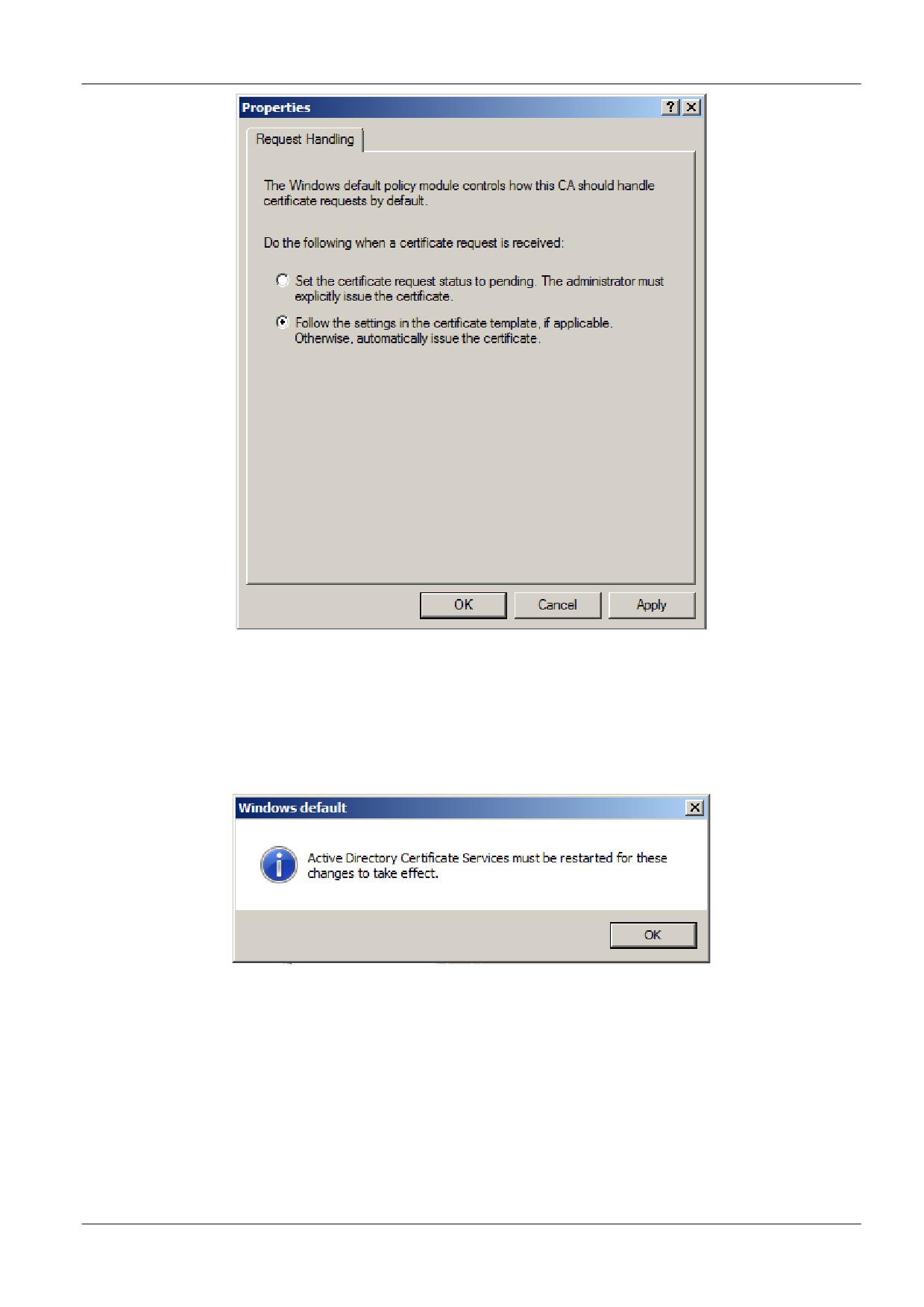

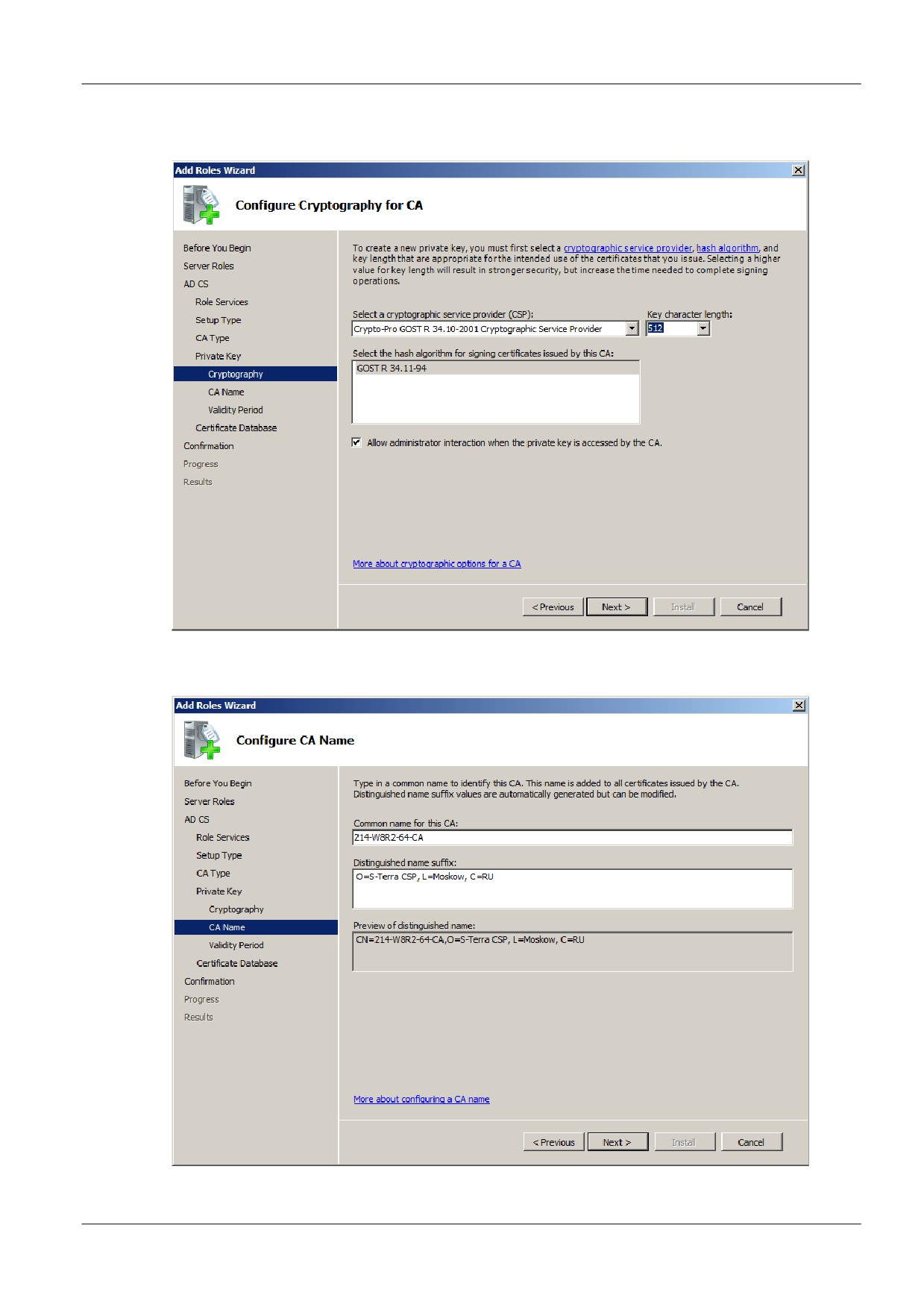

Установка и настройка Удостоверяющего Центра. Создание СА сертификата

...............................................................................................................................63

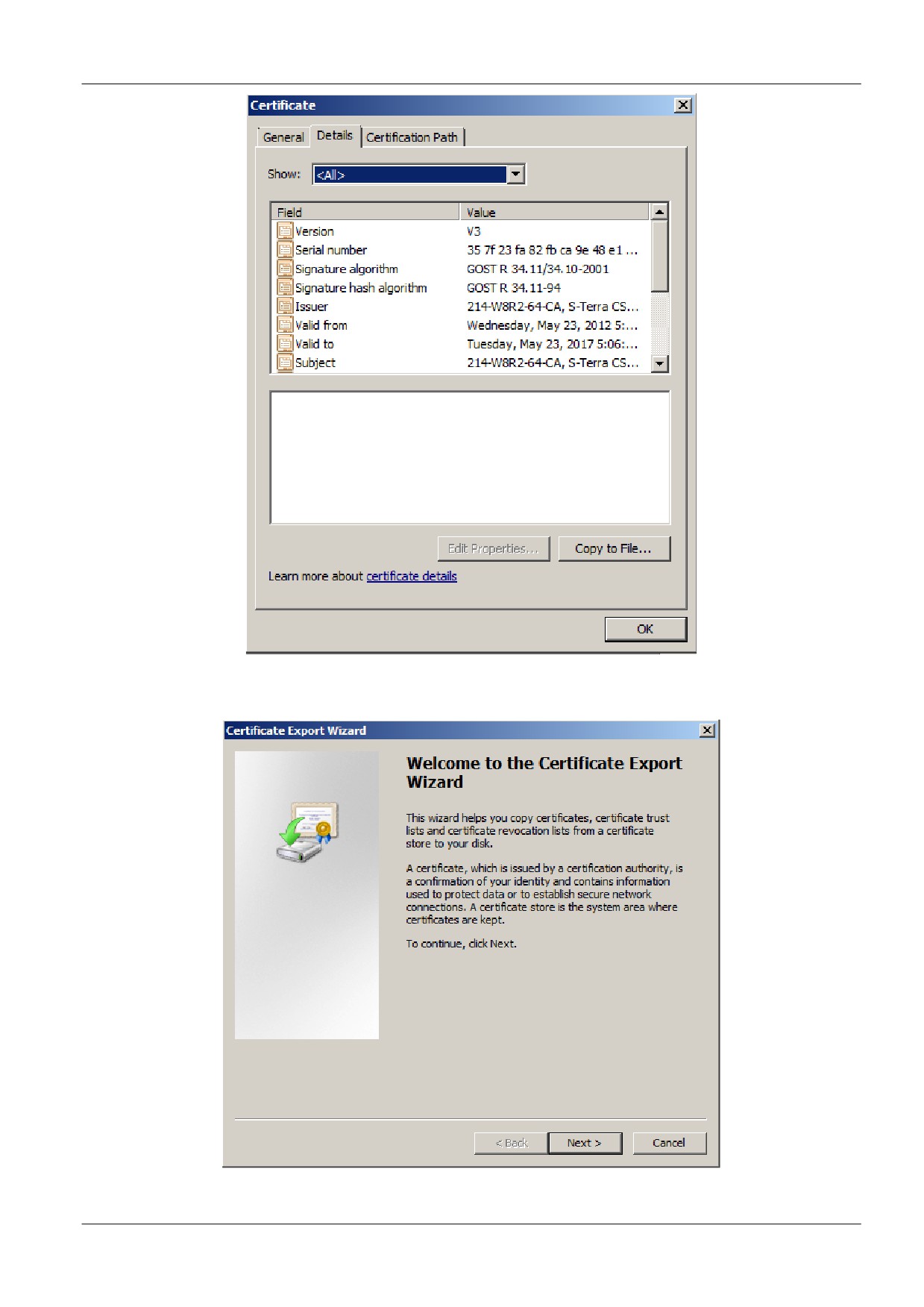

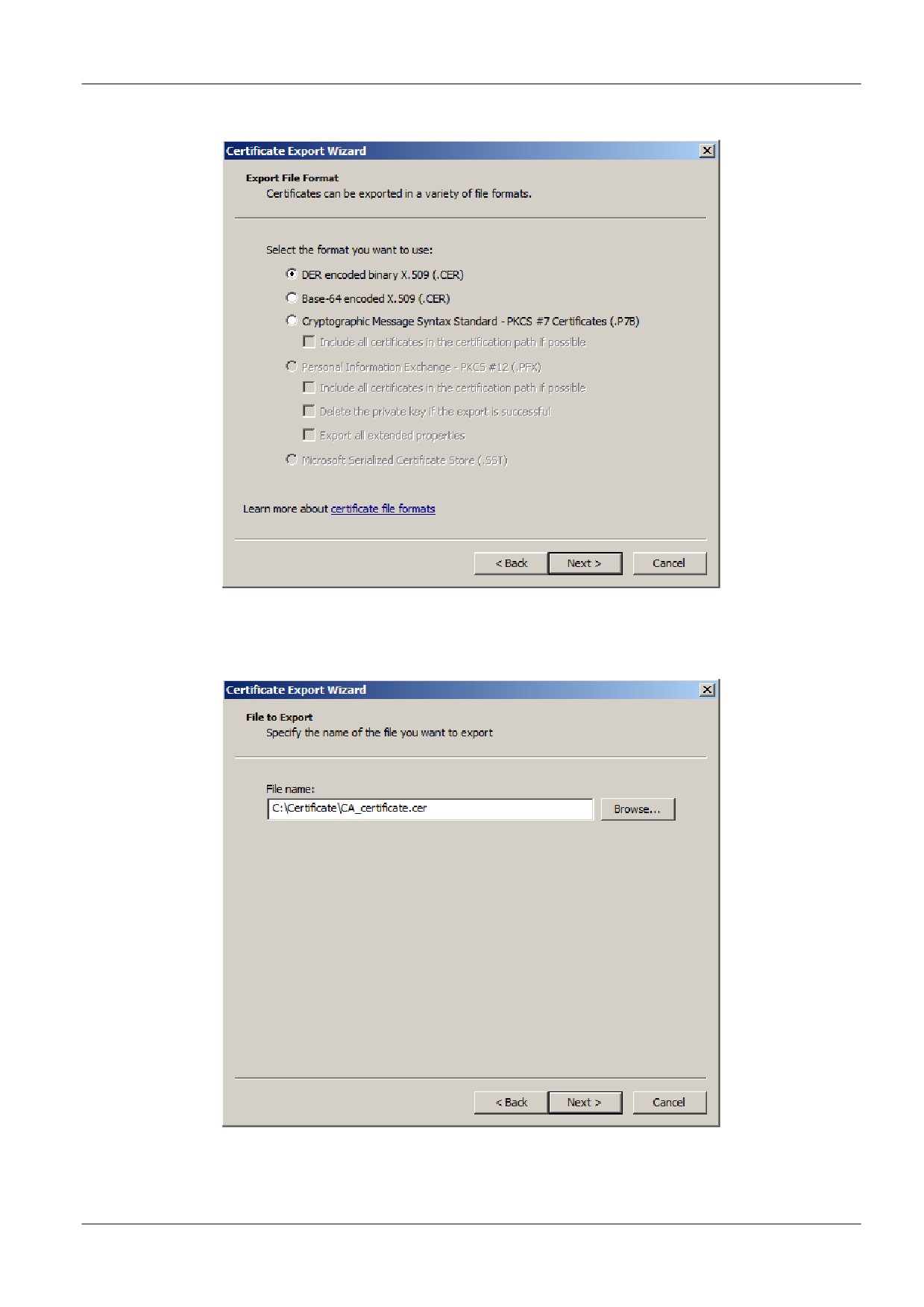

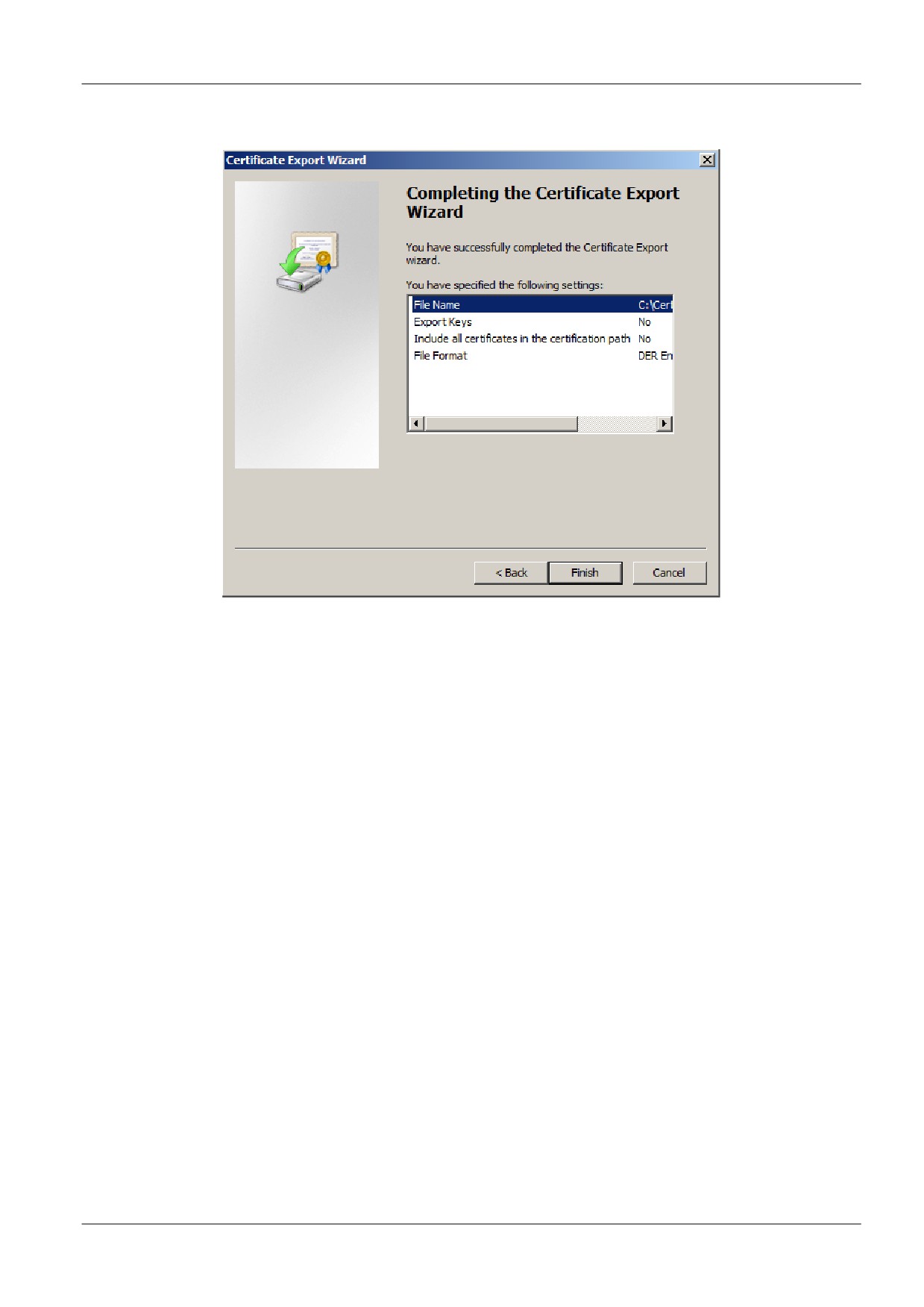

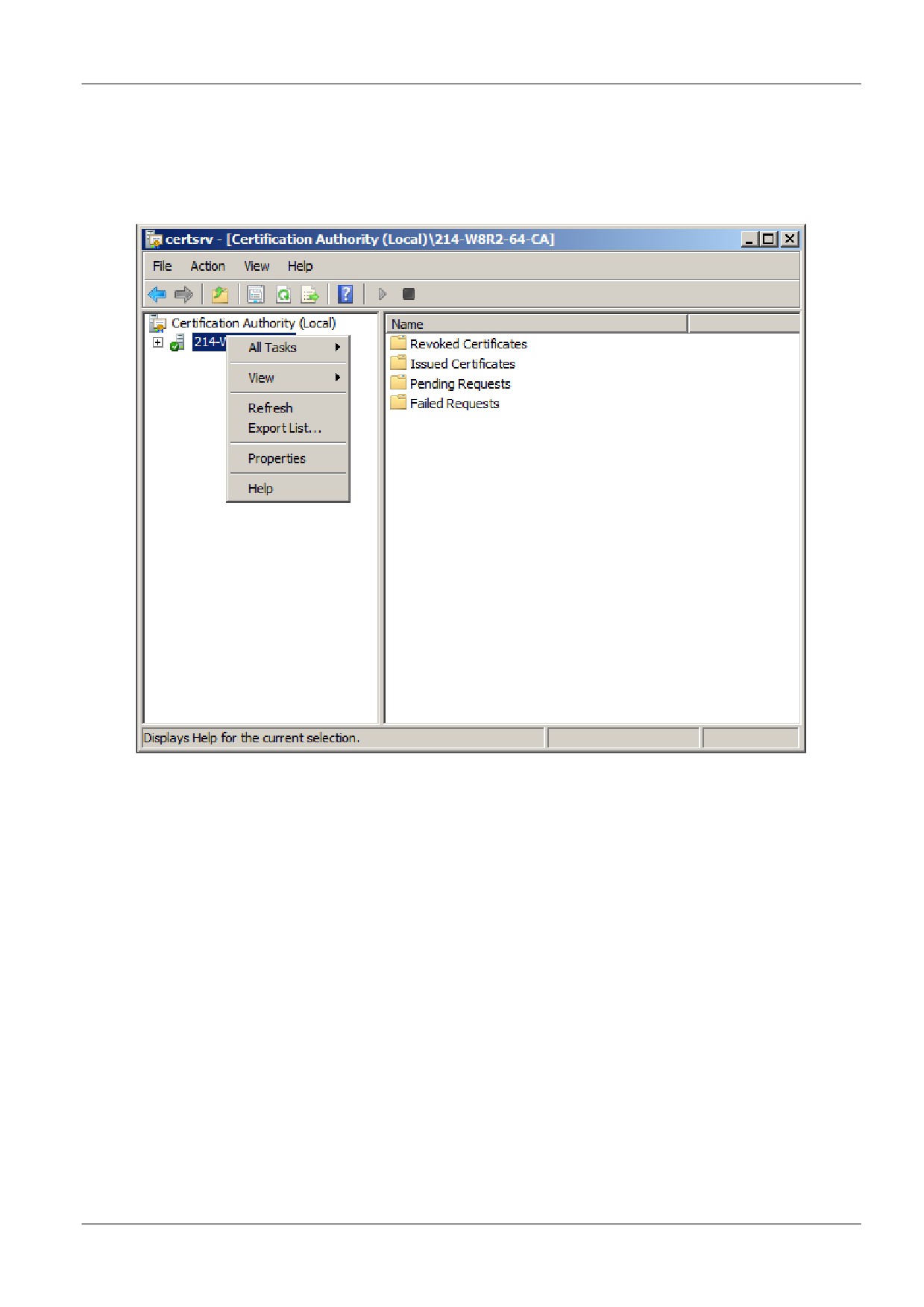

Экспортирование СА сертификата в файл

Создание локального сертификата с использованием СКЗИ «КриптоПро

CSP»

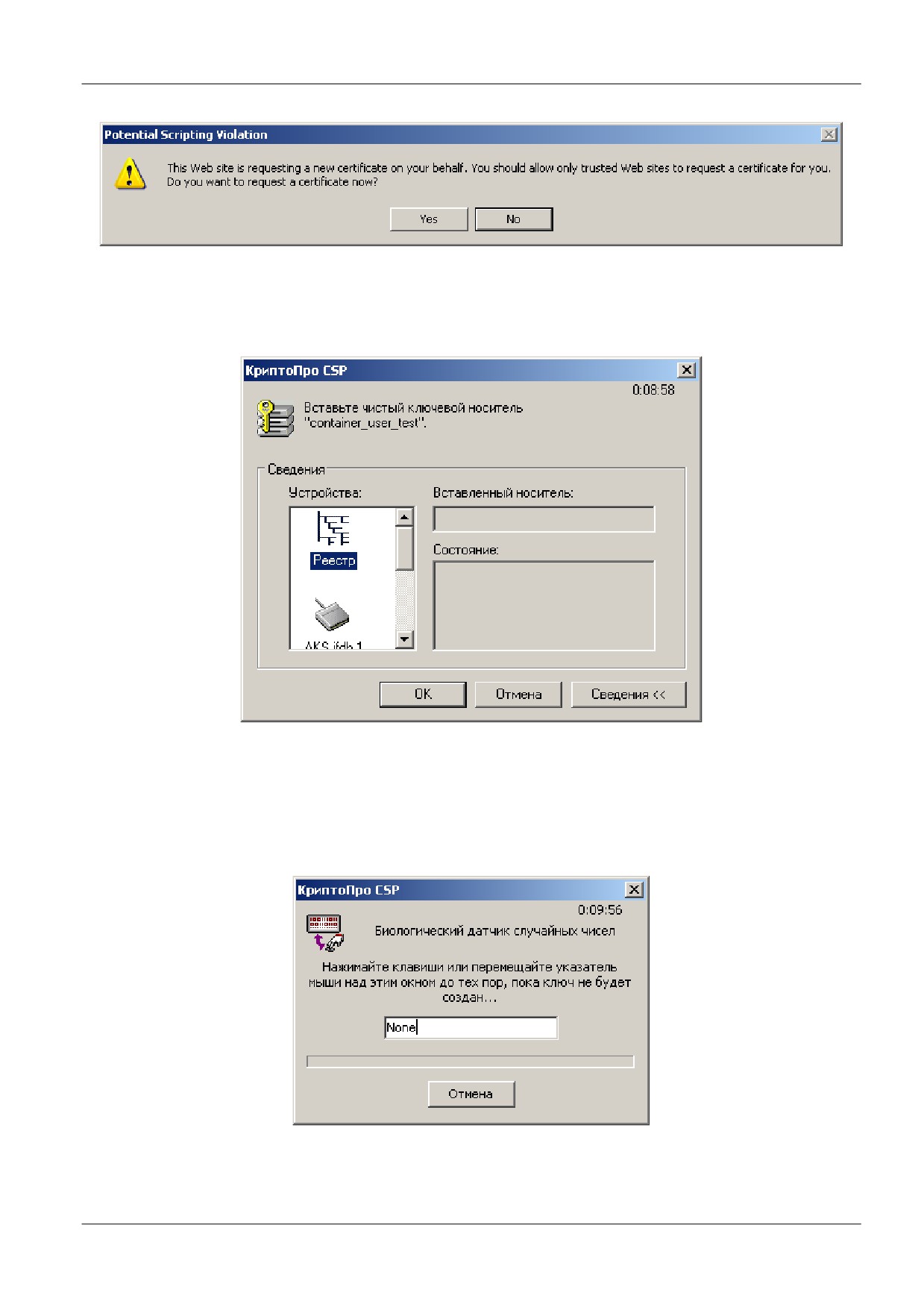

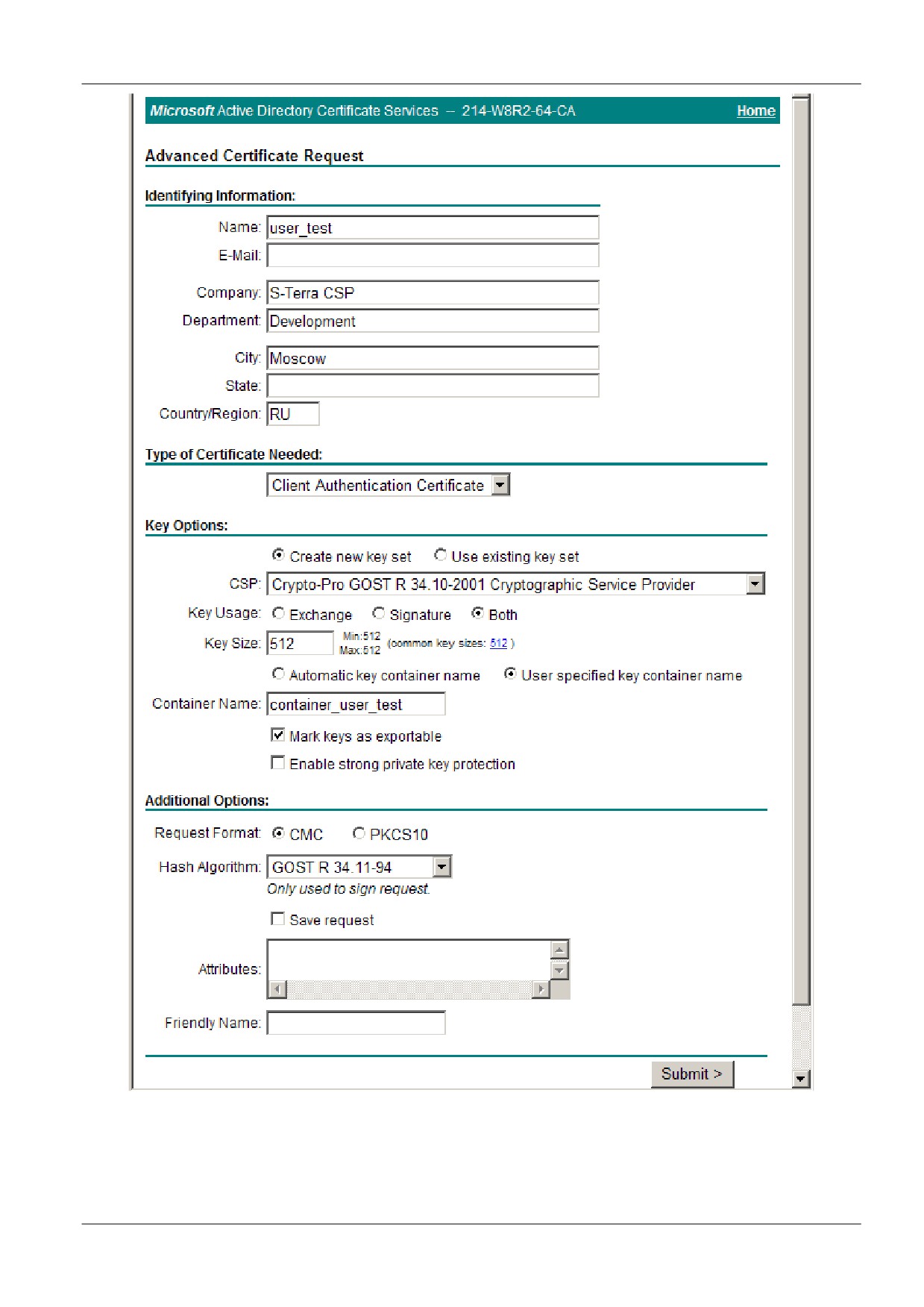

Создание ключевой пары и формирование запроса на локальный сертификат

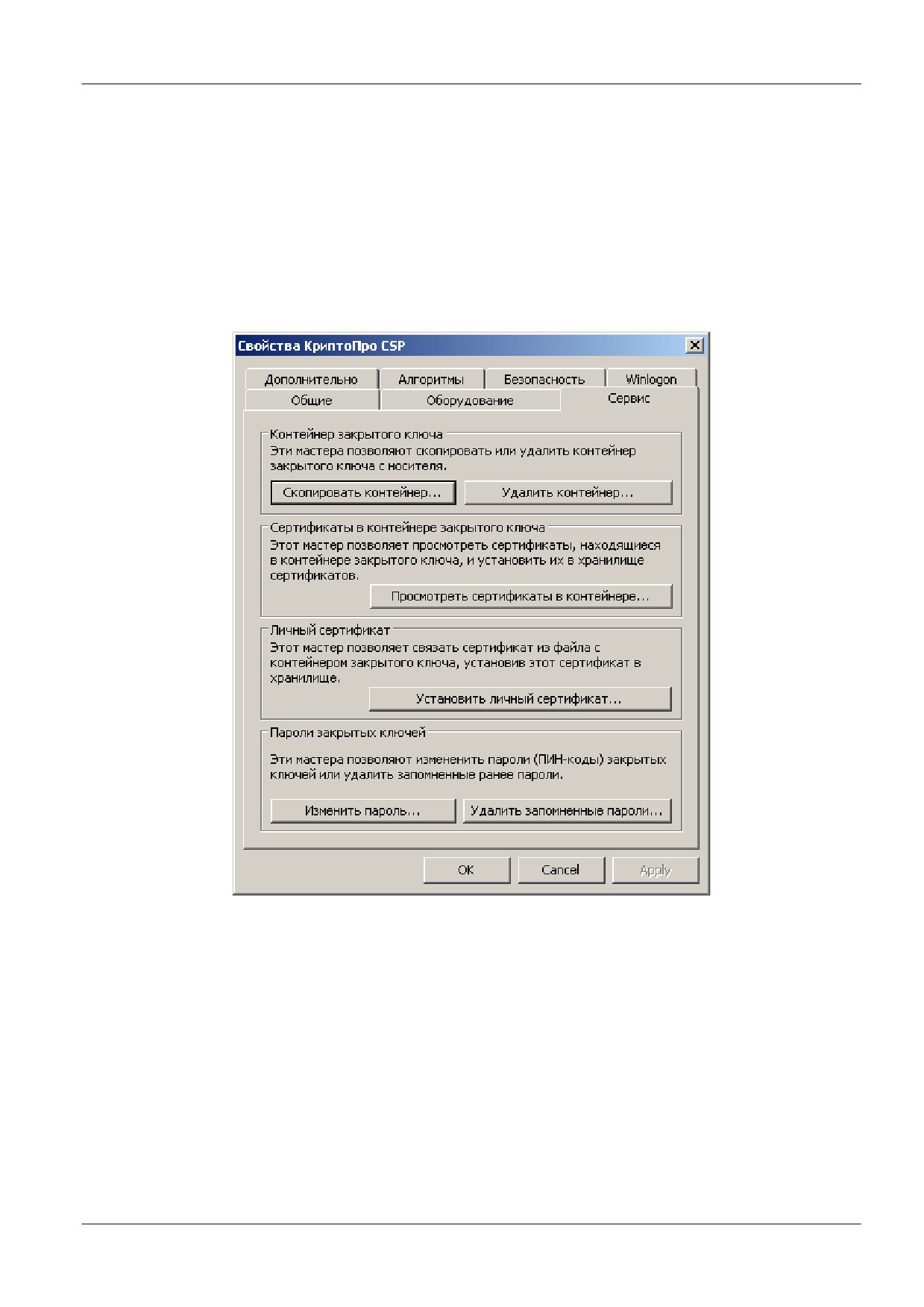

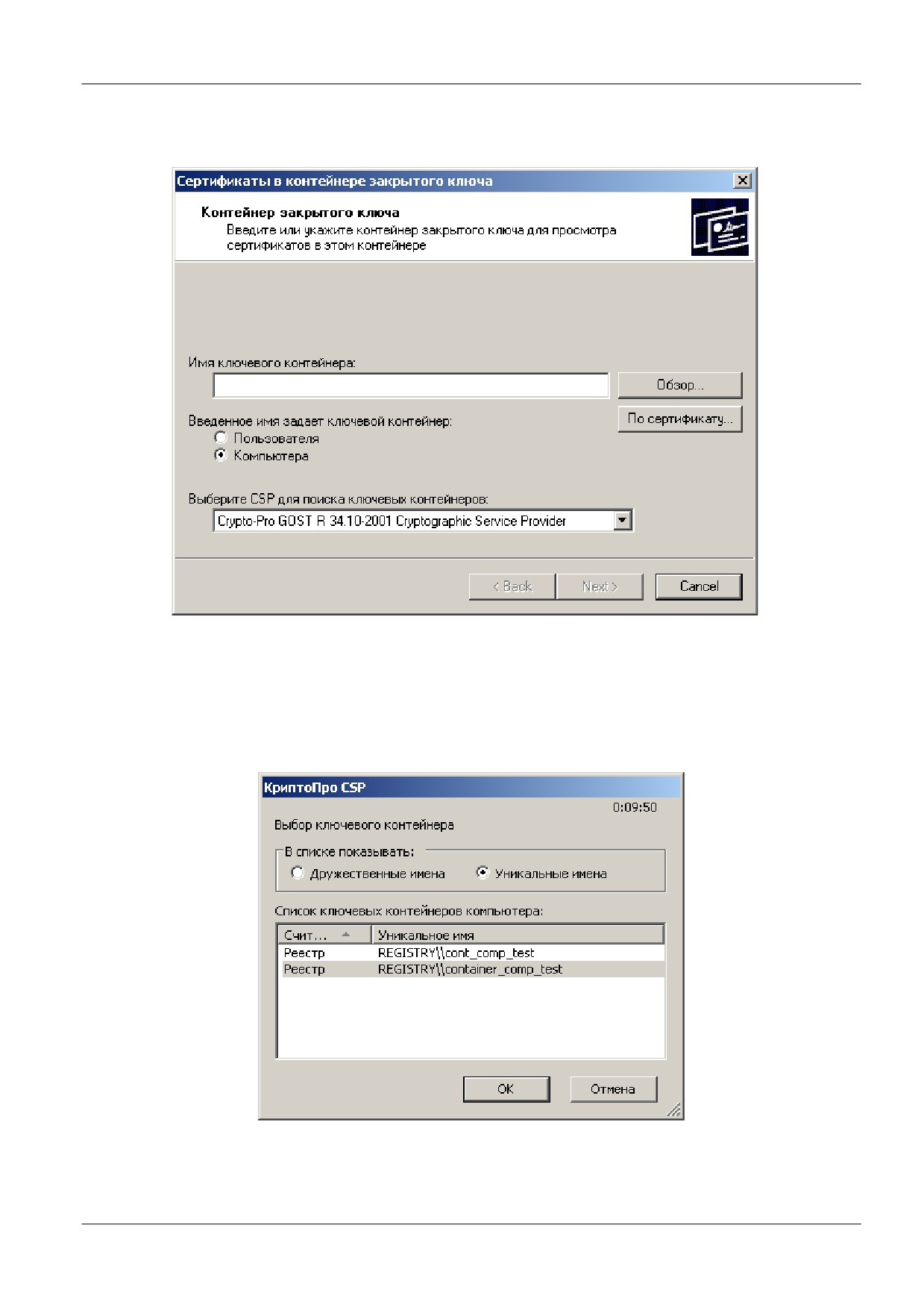

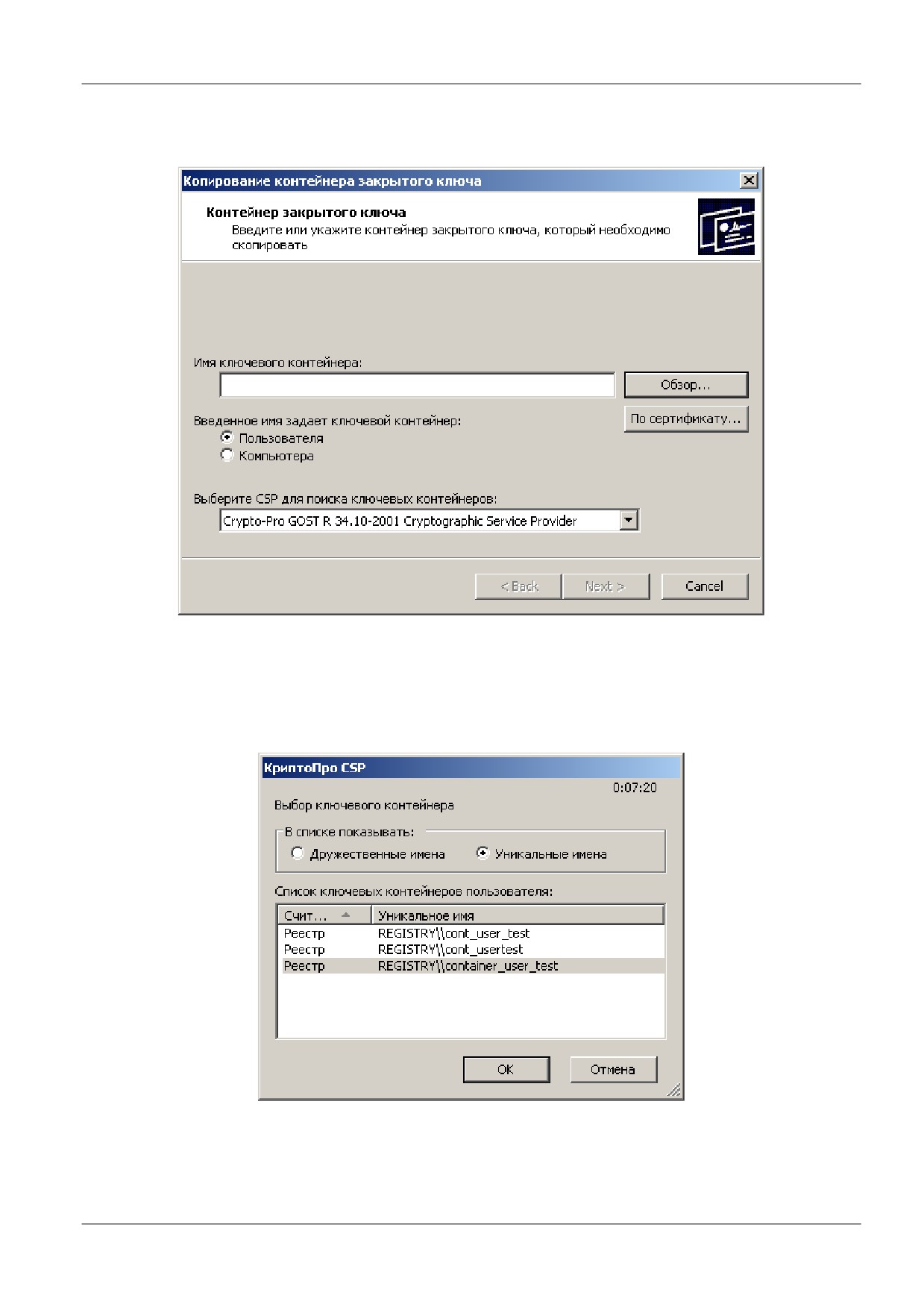

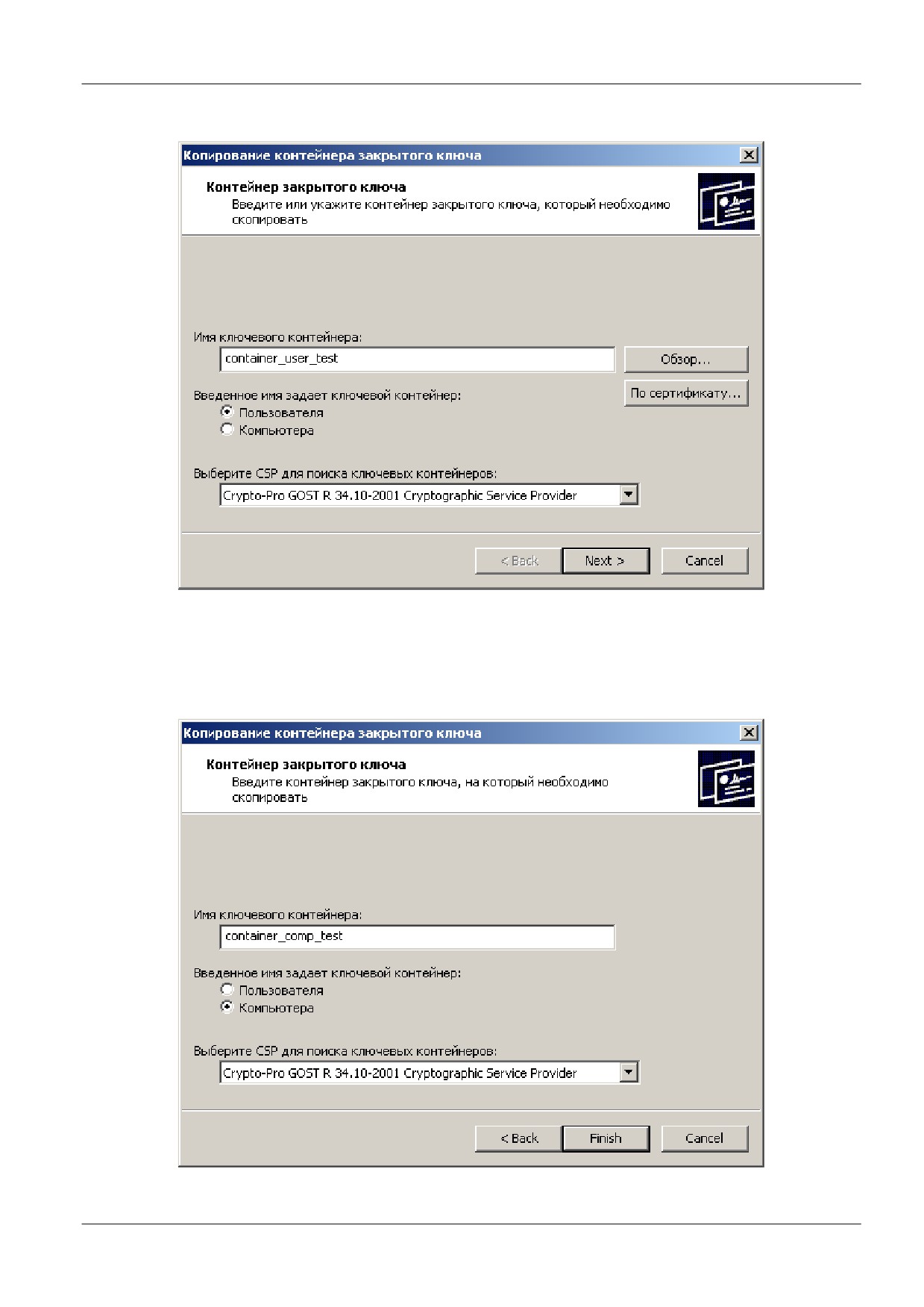

Копирование контейнера

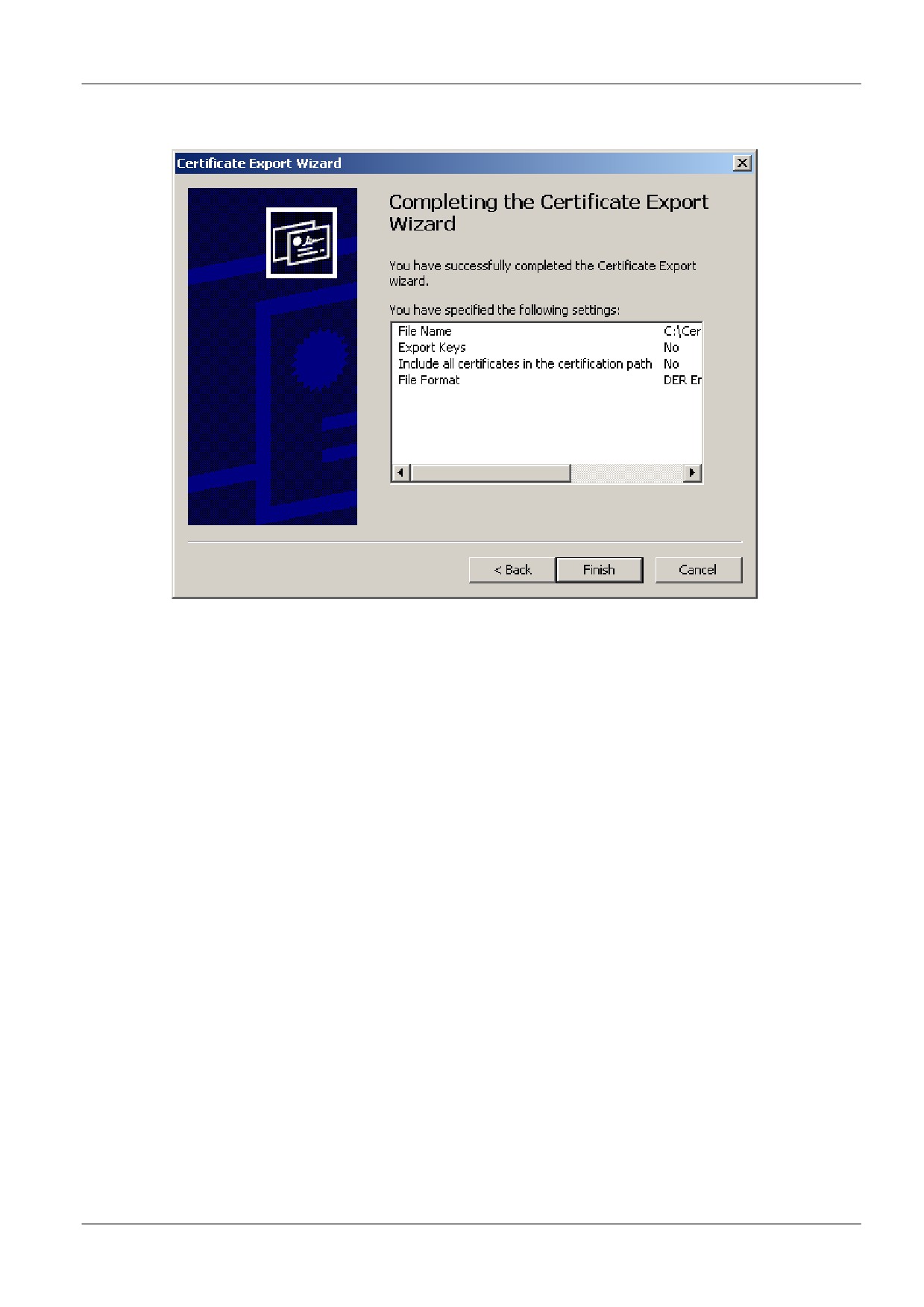

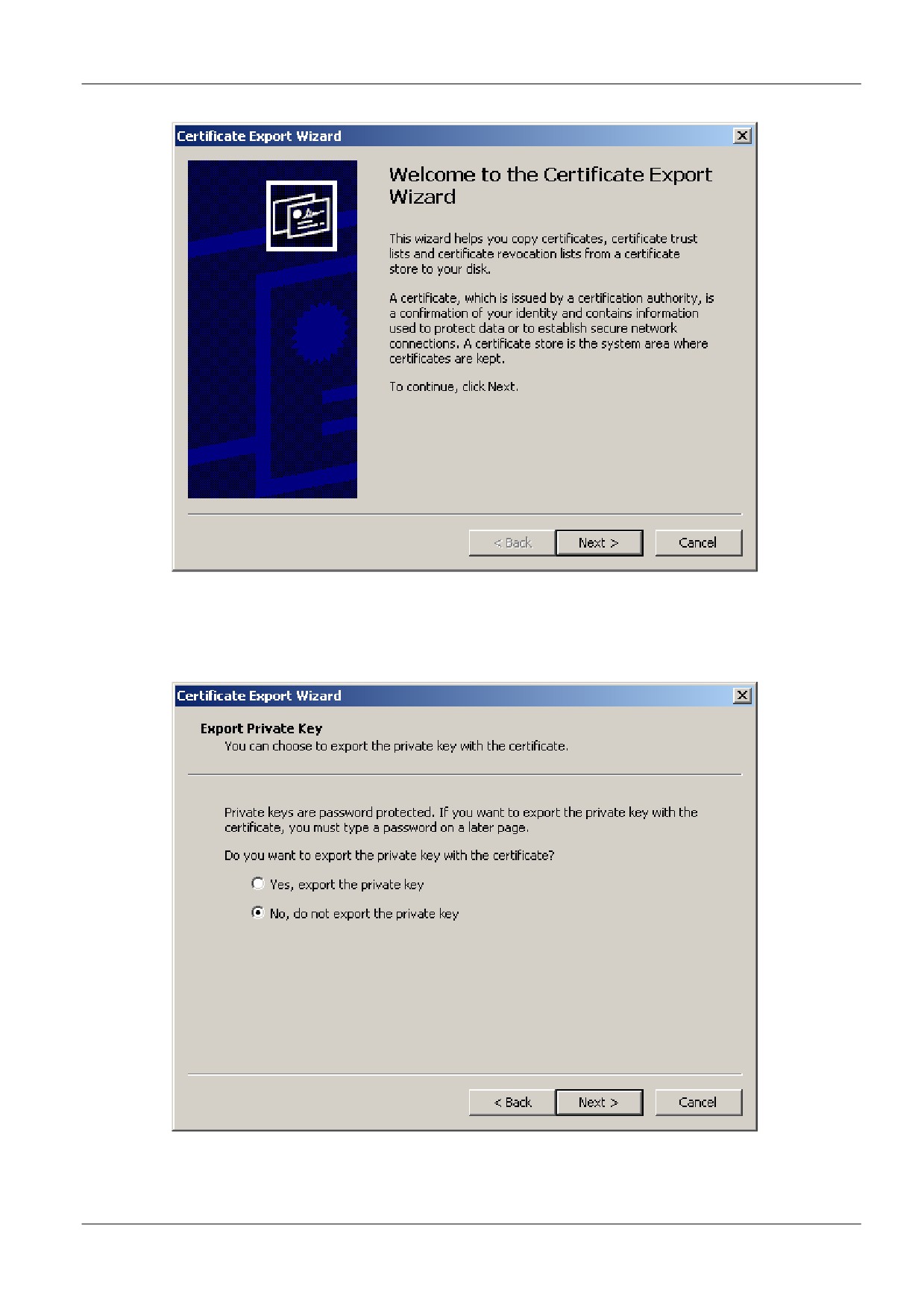

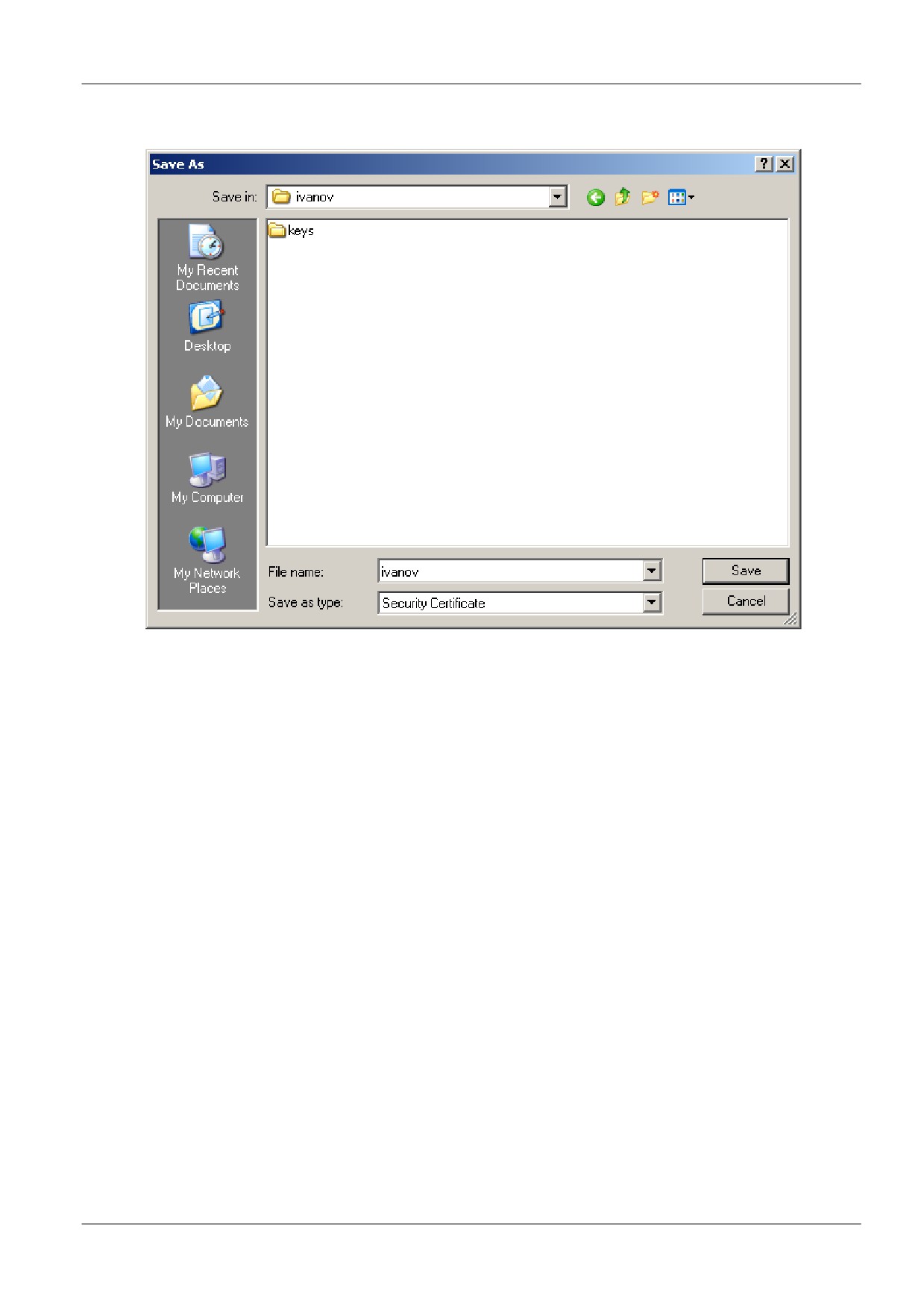

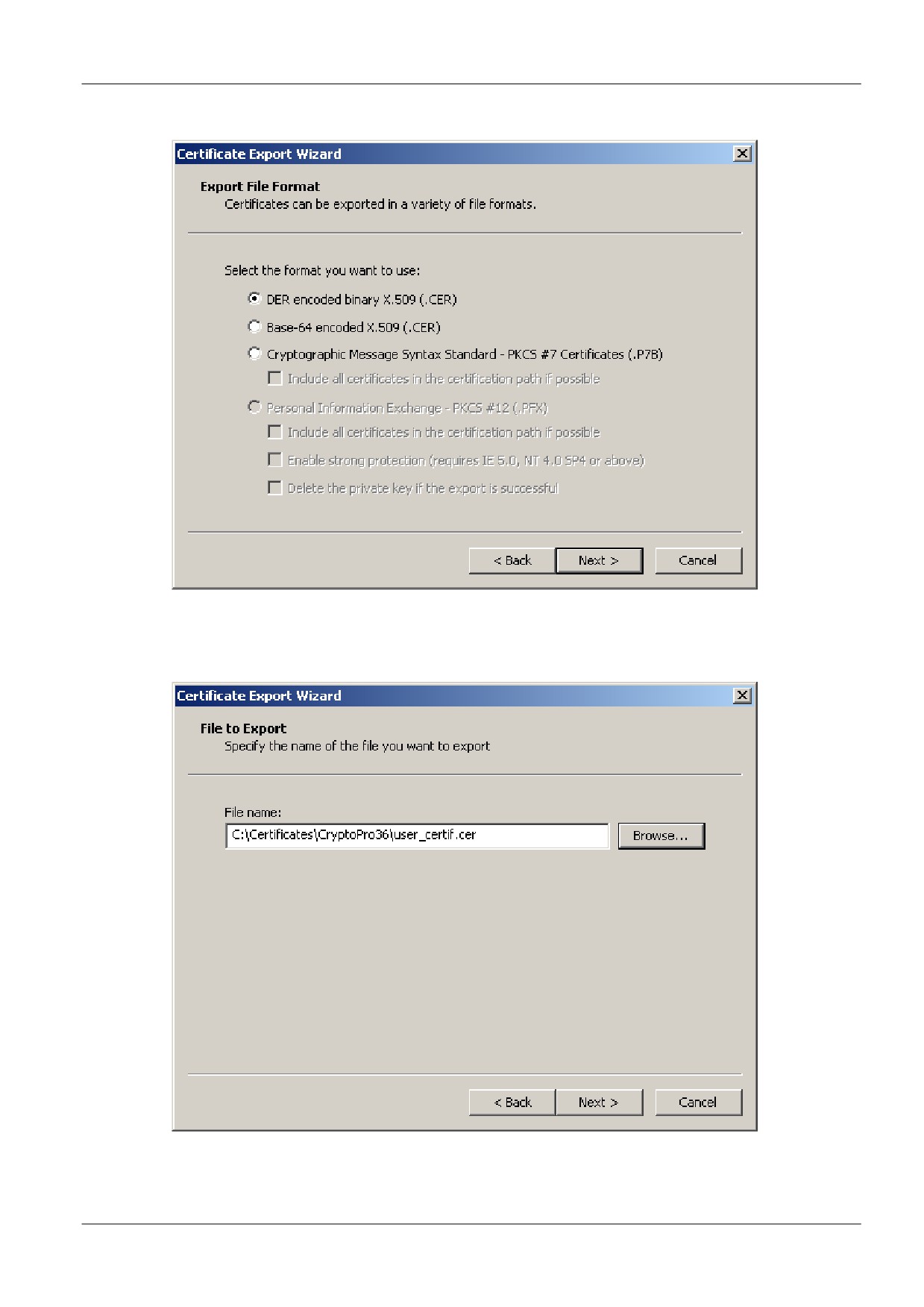

Экспортирование локального сертификата в файл

Создание ключевой пары и запроса на локальный сертификат c помощью утилиты

cryptcp

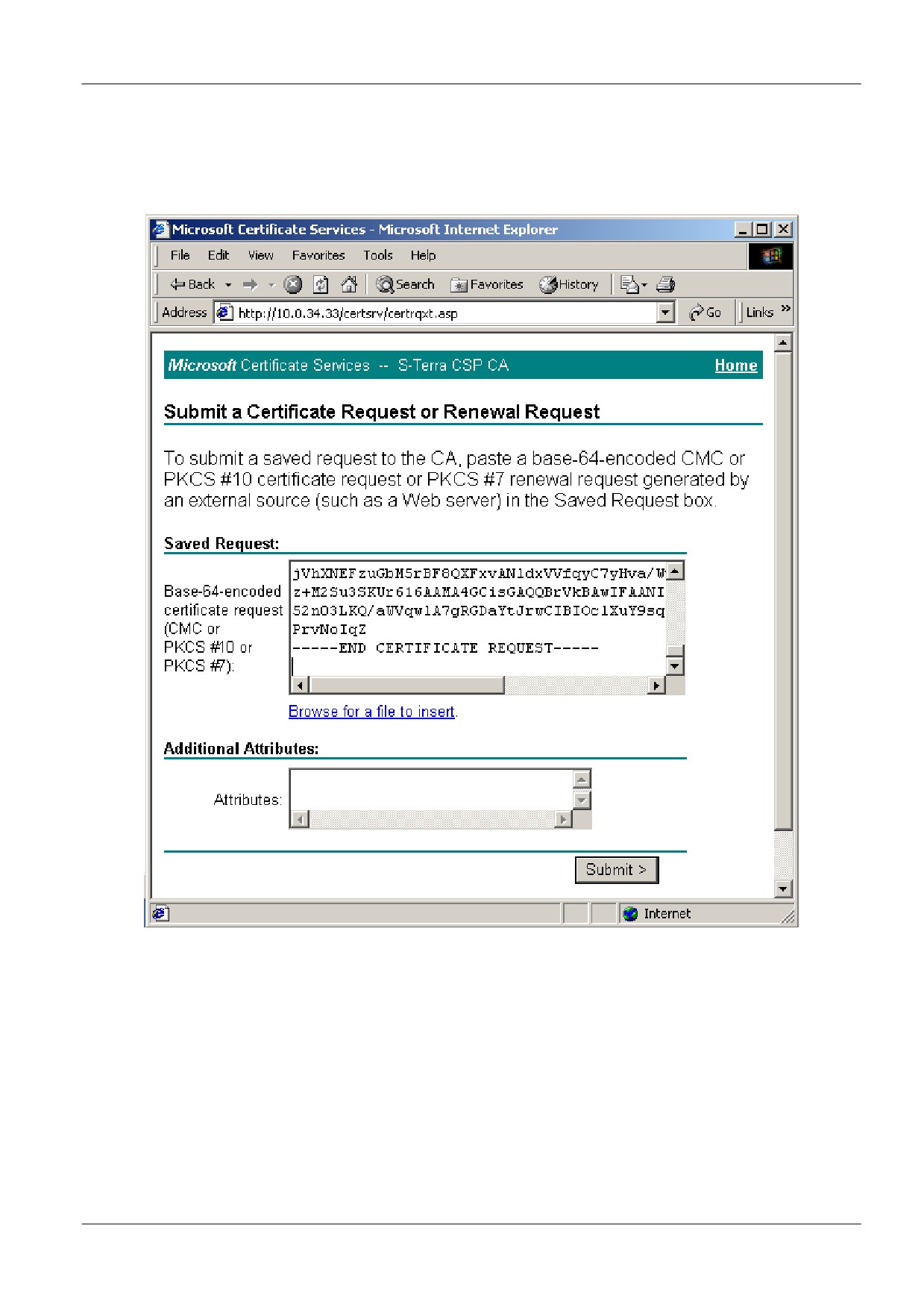

Создание локального сертификата

Создание локального сертификата на С-Терра Шлюз, со встроенной

криптобиблиотекой компании «С-Терра СиЭсПи»

104

Расширения сертификата (Certificate Extensions)

105

Приложение

Описание формата ini-файлов

Формат допустимых строк

1. Все ini-файлы, используемые в продукте S-Terra Gate, могут содержать следующие

типы строк:

 Строка имени секции - строка, обозначающая начало новой секции переменных

 Строка описания переменной - строка, содержащая имя и значение переменной

 Строка комментариев - строка, содержащая комментарии или пустая строка.

Строка имени секции имеет следующий формат:

[SECTION_NAME]

Пробелы и символы табуляции, стоящие до открывающей и после закрывающей квадратных

скобок, игнорируются. Именем секции считается строка, помещенная между квадратными

скобками (любой символ является значимым). Допускается пустое имя секции - [].

Строка описания переменной имеет следующий формат:

var_name = var_value

Пробелы и знаки табуляции, стоящие до и после var_name и var_value игнорируются.

Строка комментариев имеет следующий формат:

! comment string

Пробелы и знаки табуляции, стоящие до символа ! игнорируются.

Пустая строка (не содержащая ничего, кроме пробелов и знаков табуляции) приравнивается

к строке комментария.

Любая строка, не удовлетворяющая ни одному типу описанных строк, является ошибочной, и

будет приводить к ошибке чтения ini-файла.

2. Повторяющиеся имена секций.

В файле допустимо многократное использование строки имени секции с одним и тем же

именем секции. В этом случае каждая последующая секция считается продолжением

предыдущих (строки описания переменных объединяются)

3. Повторяющиеся имена переменных.

В файле допустимо многократное использование строки описания переменной с одним и

тем же именем переменной. В том случае, если эти строки принадлежат к одной секции -

действительным считается значение, описанное последней строчкой (строки описания

переменных накладываются).

4. Переменные, не принадлежащие ни одной из секций.

В файле допускается указание строк описания переменных, не принадлежащих ни одной

секции (в начале файла идут строки переменных без задания имени секции). Этот случай

эквивалентен заданию секции с пустым именем. Следующие ситуации эквивалентны:

File01.ini

Var01=value01

Var02=value02

Vat03=valeue03

File02.ini

[]

Var01=value01

Var02=value02

Vat03=valeue03

5. Перезапись ini-файла.

В процессе работы некоторые ini-файлы могут модернизироваться продуктом. При этом,

все комментарии и пустые строки будут сохранены.

 В случае повторяющихся имен секций подобные секции будут объединены в одну

(первая дополняется переменными последующих). В этом случае комментарии,

принадлежащие секциям, объединяются.

 В случае повторяющихся имен переменных (принадлежащих одной секции) будет

оставлено только последнее ее описание. В этом случае комментарии,

принадлежащие переменной, объединяются.

6. Принадлежность строк комментариев.

Любая строка комментариев, расположенная перед строкой имени секции или строкой

описания переменной, считается принадлежащей этой строке.

Конвертор

В данной главе описана внутренняя логика работы конвертора VPN агента из Cisco-like

конфигурации в Native-конфигурацию, как управлять конвертированием с помощью INI-

файла, формирование имен структур при конвертировании, а также указан список

сообщений, предупреждений и ошибок, которые могут быть посланы при протоколировании

событий.

Основная логика работы

1. Конвертор выполнен в виде динамической библиотеки s_converter.dll (Win32) /

libs_converter.so (Solaris). Также используются некоторые вспомогательные файлы и

агентские библиотеки.

2. Конвертор работает в рамках программы cs_console.

3. При выходе из конфигурационного режима, если в конфигурацию были внесены какие-

то изменения, cs_console вызывает конвертор и передает ему внутреннее

представление Cisco-конфигурации.

4. Во время работы конвертора используются настройки конвертора, описанные в

разделе «Внутренние настройки консоли и конвертора». Некоторые из настроек могут

редактироваться пользователем. В результате работы конвертора формируется LSP в

Native-формате.

5. Логика формирования имен структур в Native-конфигурации представлена в разделе

«Формирование имен структур LSP при конвертировании».

6. Далее происходит попытка загрузки LSP в Native-формате в агента.

Если по каким-то причинам произошла ошибка при загрузке, Native-конфигурация

пишется в файл erroneous_lsp.txt, расположенный в каталоге /var/cspvpn.

7. В конце работы выдается результат (успех/неуспех) обратно в cs_console.

Ограничения на конвертор

1. Поддерживается набор команд, определенный в документе «Cisco-like команды».

2. В Cisco используется примерно следующая логика работы с access list:

<interface_acl> -> <crypto_map_acl> -> <interface_acl>,

где <interface_acl> - access list в интерфейсе,

а <crypto_map_acl> - access list в crypto map.

В конверторе используется логика разворачивания access list-ов в сквозную модель

правил. При этом возможны некоторые несоответствия и несовместимости (подробнее

см .«Описание обработки интерфейсов»).

 В правилах в access list в маске подсети допускается указание только непрерывной

линейки из установленных битов в конце (т.е. 00«01«1, например 0.0.0.255 0.0.0.63

и т.п.). Не допускается разрывов в полях установленных и сброшенных битов

(например, маски вида 0.255.0.255). В случае появления запрещенной маски,

конвертация завершается с ошибкой [3.8].

3. Ряд ограничений на ca trustpoint:

 enrollment игнорируется (только ручное задание сертификатов).

 Читаются только CA-сертификаты, локальные сертификаты игнорируются.

 Небольшое пояснение: в Cisco по команде crypro ca certificate chain

показываются CA сертификаты и локальные сертификаты. Через эту команду

все сертификаты можно посмотреть, удалить и ввести CA сертификаты.

Однако, локальные сертификаты нельзя ввести таким образом (они будут

неработоспособны без секретного ключа). В cs_console данная команда

используется только для работы с CA сертификатами.



Под обозначением RSA-сертификатов (другие в Cisco не используются) могут

использоваться RSA, ГОСТ и DSA-сертификаты.



В Cisco в пределах одного trustpoint могут вписываться только сертификаты из

одной цепочки. В cs_converter допускаются любые CA сертификаты.



Задается строгое соответствие: RSA CA сертификат подписывает только RSA-

сертификаты, ГОСТ CA сертификат подписывает только ГОСТ сертификаты, DSA

CA сертификат подписывает только DSA-сертификаты.



Следует учитывать, что в конфигурации не задается точных критериев выбора

локального сертификата (в терминах Native LSP задается USER_SPECIFIC_DATA).

В связи с этим возможны ситуации, при которых не установится соединение, если

присутствуют больше одного локального сертификата, подписанного разными CA.

 Пример подобной ситуации: у партнера не прописана посылка Certificate

Request, и партнер ожидает от агента конкретный сертификат (который

действительно присутствует), но агент по своим критериям выбирает другой

сертификат, который не подходит партнеру.

 Как правило, таких проблем не возникает, если соблюдаются следующие

условия:

 У обоих партнеров прописана отсылка Certificate Request. По умолчанию

конвертер именно так и делает. Cisco в большинстве случаев поступает

также.

 Не используется Aggressive Mode при работе с сертификатами

(экзотический случай).

 У партнера должны быть явно указаны CA-сертификаты, которыми может

быть подписан локальный сертификат агента. В Native LSP агента -

атрибут AcceptCredentialFrom (cs_converter вписывает все CA-

сертификаты, лежащие в базе). В Cisco - должен быть прописан

подходящий trustpoint.

Ограничение на LDAP url: допускается только задание IP-адреса и, возможно, порта.

Если задано DNS-name - данный url игнорируется.

Допускается только одно ISAKMP правило для одного IPsec-правила.

Если для данного crypto-map удалось подобрать несколько ISAKMP policy с разными

Transform и методами аутентификации, то формируется одна IKERule, в которой

пишутся ВСЕ трансформы и методы аутентификации, что приводит к несколько иной

логике (т.е. теряется связь между трансформами и методами аутентификации).

Пример

#Фрагмент исходной конфигурации:

crypto isakmp policy 1

encr des

hash md5

authentication rsa-sig

crypto isakmp policy 2

encr 3des

hash sha

authentication pre-share

group 2

crypto isakmp policy 3

encr aes 128

hash md5

authentication rsa-sig

#Фрагмент Native-LSP (в ситуации, когда подходят все три policy):

AuthMethodRSASign auth_ca(

)

AuthMethodPreshared IKE_auth_key_192_168_11_110(

)

IKERule IKE_router_mc_fastethernet0_0_crypto_1(

Transform* = IKETransform(

CipherAlg

*= "DES-CBC"

HashAlg

*= "MD5"

GroupID

*= MODP_768

LifetimeSeconds = 86400

IKETransform(

CipherAlg

*= "DES3-K168-CBC"

HashAlg

*= "SHA1"

GroupID

*= MODP_1024

LifetimeSeconds = 86400

IKETransform(

CipherAlg

*= "AES-K128-CBC-7"

HashAlg

*= "MD5"

GroupID

*= MODP_768

LifetimeSeconds = 86400

)

MainModeAuthMethod

*= auth_ca, IKE_auth_key_192_168_11_110

AggrModeAuthMethod

*= auth_ca, IKE_auth_key_192_168_11_110

DoAutopass

= TRUE

)

В фильтрах, в которых прописан локальный адрес ANY, в Native-LSP прописывается

диапазон 0.0.0.0..255.255.255.255.

В IKERule может прописываться параметр IKEPeerIPFilter. Используются следующие

правила:

 Источник информации выбирается по приоритетам: если удается получить фильтр

на основе информации из очередного пункта, следующие пункты игнорируются

(например, если есть set peer, другие пункты игнорируются).

 Источники информации для IKEPeerIPFilter:

 Команда set peer, если она присутствует в crypto map (всегда для статических

crypto map; редко для динамических crypto map).

 Только для структур IKERule, не имеющих ссылок на AuthMethod...Sign

(используются только preshared keys; без сертификатов): адрес из команды

crypto isakmp key ... address (или ...hostname в случае, когда мы можем связать

указанный hostname с IP-адресом через команду ip host).

 Только при использовании транспортного режима: permit-записи в crypto ACL.

9. Если в crypto map прописаны несколько peer, каждый из которых аутентифицируется

по preshared key, то используется следующий подход:

 прописывается туннель и аутентификация для первого по счету peer

 для остальных peer-ов проверяются preshared keys:

 если preshared key совпадает с ключом для первого peer, то этот peer

прописывается в качестве туннеля;

 если preshared key не совпадает с ключом для первого peer, то для данного

peer формируется отдельный AuthMethodPreshared, IKERule и

IPsecAction.

Следует учитывать, что подобная конфигурация приведет к тому, что работа со вторым

peer будет возможна только в качестве ответчика. В качестве инициатора работа

возможна только с первым peer.

Рекомендуется по возможности избегать таких ситуаций. Для этого, в случае указания

в crypto map нескольких peers, следует либо использовать аутентификацию по

сертификатам либо, в случае использования аутентификации на preshared keys,

использовать одинаковый ключ для всех peers, перечисленных в одной crypto map.

В подобной ситуации выдается сообщение [2.10].

Если присутствует подобная конфигурация с несовпадающими preshared ключами и,

кроме того, существует аутентификация на сертификатах; тогда к вышеперечисленным

наборам AuthMethodPreshared, IKERule и IPsecAction добавится еще один,

описывающий аутентификацию на сертификатах. При этом в IPsecAction будут

прописаны все peers.

10.Существует специфический подход в случае, если в crypto map set присутствует

несколько crypto maps, а в их crypto-map-acls существуют пересечения по

адресам, причем в части правил присутствует permit, а в других правилах - deny.

Подробнее логика конвертирования для данной ситуации описана в разделе

«Описание обработки интерфейсов».

11.Существуют особенности в настройке маршрутизации:

Если добавить из консоли routing, который уже присутствует в системной таблице

маршрутизации, то он будет добавлен в текущую конфигурацию с диагностикой в

файле лога.

При отгрузке сконвертированной конфигурации (по любой причине), из системной

таблицы маршрутизации будут удалены все записи, добавленные из консоли, которые

также могли существовавать и до запуска консоли (например, добавленные с помощью

команды route add).

12.Существуют дополнительные команды, которые отсутствуют у Cisco:

 команда set pool - задает IKE-CFG pool, привязанный к конкретной crypto map.

Работает в конфигурационном режиме crypto map и crypto dynamic-map.

особый случай - команда set pool <none> - убирает для конкретной crypto

map или crypto dynamic-map настройки IKE-CFG, которые, возможно,

выставлены с помощью команды crypto map client configuration

address или crypto dynamic-map client configuration address (они

работают для crypto map set).

 команда crypto dynamic-map client configuration address. Работает

аналогично команде crypto map client configuration address, но для

dynamic map set.

13.Команды для задания ограничений по трафику и времени имеют больший диапазон,

чем в Cisco:

 security-association lifetime kilobytes: в Cisco 2560-536870912, у нас

- 1-4294967295.

 security-association lifetime seconds: в Cisco 120-86400, у нас - 1-

4294967295.

 IKE lifetime (seconds): в Cisco 60-86400, у нас - 1-4294967295.

Примечание: Cisco-like консоли как и в Cisco отсутствует возможность убрать

ограничения по трафику и времени (unlimited).

14.Существуют особенности при настройке шлюза для работы с мобильным клиентом.

Можно использовать один из двух подходов:

 c точки зрения логики настройки S-Terra Gate, в acl, привязанном к crypto dynamic

map, в качестве remote-адресов для мобильных клиентов необходимо указывать

any. Таким образом указывается, что допускается любой физический адрес

мобильного клиента.

 с точки зрения логики настройки Cisco, в acl, привязанном к crypto dynamic map, в

качестве remote-адресов для мобильных клиентов указывается пул, из которого

роутер раздает адреса мобильным клиентам. Таким образом указывается, что

область действия этой crypto dynamic map распространяется только для мобильных

клиентов из пула:

В сконвертированной LSP, в структуре IPsecAction в атрибуте TunnelEntry отсутствует

поле PeerIPAddress, и в качестве IKE-партнера для шлюза может выступать

мобильный клиент с любым физическим адресом.

В тоже время, если мобильный клиент является пассивным IKE-CFG клиентом

(IKECFGRequestAddress=FALSE

- не инициирует посылку запроса на получение

адреса из пула), то защищенное соединение построено не будет. Присылаемый

мобильным клиентом его физический адрес в качестве identity QM не подходит под

соответствующее правило фильтрации и QM шлюзом отвергается.

Для успешного создания соединения при такой конфигурации шлюза мобильный

клиент

должен выступать в качестве активного IKE-CFG клиента

(IKECFGRequestAddress=TRUE). В этом случае в качестве identity QM используется

выданный клиенту адрес из пула и соответствующее правило фильтрации на шлюзе

срабатывает.

15.Если задается dynamic map без указания set peer (обычная ситуация), то формируются

цепочки правил для всех возможных вариантов аутентификации. Например, если

заданы несколько preshared keys для разных хостов, то будут сформированы правила

для всех этих preshared keys и соответствующих им хостов.

Если задается dynamic map с указанием set peer

(экзотический, но допустимый

вариант), то данная dynamic map конвертируется аналогично static map.

16.В TunnelingParameters прописывается значение DFHandling:

 используется значение crypto ipsec df-bit для интерфейса, если оно присутствует в

конфигурации

 в противном случае используется глобальное значение crypto ipsec df-bit.

17.Может генерироваться несколько структур IKERule, каждая из которых подходит по

присланным партнером параметрам.

Для выбора конкретного IKE-правила используется параметр Priority. Особенности его

формирования:

 У каждой структуры IKERule уникальное значение параметра.

 Если структура IKERule порождена только из динамических криптокарт, значение

параметра Priority гарантировано будет больше, чем у любой из структур,

порожденных из статических криптокарт.

 Присутствуют два диапазона значений: для IKERule, порожденных от

динамических криптокарт; и для IKERule, порожденных от статичсеких

криптокарт.

 Если структура IKERule порождена из нескольких криптокарт (происходит

объединение правил), значение параметра Priority будет минимально возможным

среди указанных криптокарт.

 В частности: если данная структура IKERule порождена как из статической, так

и из динамической криптокарты, то параметр Priority будет задан из диапазона

значений, предназначенных для статических криптокарт.

 В описании последующих правил для простоты предполагается, что каждая

криптокарта порождает отдельную структуру IKERule (не происходит объединение

правил):

 если две статические криптокарты входят в один набор, привязанный к

данному сетевому интерфейсу, значение Priority криптокарты с меньшим

номером будет также меньшим

 если две статические криптокарты привязаны к разным сетевым

интерфейсам, значение Priority будет меньше у криптокарты, привязанной к

интерфейсу, который описан раньше в файле ifaliases.cf

 аналогичная ситуация с двумя динамическими криптокартами.

18.Возможна конфликтная ситуация при выставлении aggressive mode:

 Имеется криптокарта, в которой прописаны два peer, для одного из которых

выставлена aggressive mode, а для другого - нет. Например:

crypto map cmap 10 ipsec-isakmp

! ...

set peer 192.168.10.11

set peer 192.168.10.12

! ...

crypto isakmp peer address 192.168.10.11

set aggressive-mode client-endpoint ipv4-address 192.168.10.11

 Конвертирование такой конфигурации может прерываться с ошибкой

MSG_ID_CSCONV_CRYPTO_MAP_PH1_MODE_MISMATCH (0x00733108).

 Примечание: ошибка не появляется, если в результате конвертирования для

каждого из peer-ов генерируются отдельные структуры IKERule.

 Следует учесть, что данное поведение отличается от поведения конвертора версии

3.1: там в подобной ситуации выставлялся параметр AggrModePriority = TRUE.

Логика запуска конвертора

1. При старте продукта проверяются следующие изменения:

 Добавление или удаление сертификата в базе локальных настроек.

 Удаление preshared ключа, заданного в Cisco-like конфигурации.

Во всех этих случаях выдается сообщение в лог [1.6] и выставляется флаг изменения

Cisco-like конфигурации. В результате конвертор будет вызван при выходе из режима

конфигурирования даже в том случае, если пользователь не сделал никаких изменений

в Cisco-like конфигурации.

Следует отметить, что проверка на данные ситуации делается только при старте

консоли. При этом проверка LSP делается при каждом выходе из режима

конфигурирования (подробнее см. ниже).

2. При выходе из режима конфигурирования сначала проверяется источник текущей LSP.

Возможны следующие варианты:.

Результат проверки источника

Предпринимаемые действия

текущей LSP

LSP не загружена

Вызывается конвертор

Загружена LSP не из cs_converter

Вызывается конвертор.

Если конвертирование и загрузка новой LSP

прошли успешно, то предыдущая LSP

сохраняется в файл /var/cspvpn/non_cscons.lsp.

Об этом выдается сообщение в лог (см.1.4, если

по каким-либо причинам не удалось сохранить

файл - см. сообщение 3.10)

Загружена LSP из cs_converter

Проверяется флаг изменения Cisco-like

конфигурации (он мог быть выставлен на старте

продукта, см. 1; либо если пользователь внес

изменения в Cisco-like конфигурацию в данном

сеансе).

Если флаг выставлен, вызывается конвертор.

В противном случае ничего не делается.

3. Если при выходе из конфигурационного режима происходит конвертирование

конфигурации, и это конвертирование завершается с ошибкой; то на консоль выдается

сообщение об ошибке: "LSP conversion failed. You can use the "show

load-message" command to obtain the additional information."

("Конвертирование LSP завершилось с ошибкой. Вы можете использовать команду

"show load-message" для получения дополнительной информации").

4. Если конвертирование завершилось успешно, но с предупреждениями

MSG_ID_CSCONV_LSP_LOAD_WITH_ONE_WARNING (00734101) или

MSG_ID_CSCONV_LSP_LOAD_WITH_WARNINGS (00734102), сигнализирующими о

том, что при загрузке сгенерированной LSP были выданы предупреждения (со стороны

демона vpnsvc), то на консоль выдается сообщение вида:

LSP conversion complete with additional message(s):

LSP successfully loaded with warning: <LSP_load_warning>

где

<LSP_load_warning>

- предупреждение со стороны демона vpnsvc по поводу

загруженной LSP.

 Если вместе с указанными предупреждениями присутствуют другие

предупреждения, относящиеся непосредственно к конвертору, они также будут

выданы на консоль.

 Все выданные на консоль предупреждения можно повторно выдать на консоль по

команде show load-message.

5. Если конвертирование завершилось успешно, но с предупреждениями, относящимися

непосредственно к конвертору (отсутствуют предупреждения, перечисленные в

предыдущем пункте), то на консоль не выдается никакой дополнительной

информации. Однако по команде show load-message будут выданы все

предупреждения конвертора.

6. При успешном конвертировании конфигурации флаг изменения Cisco-like

конфигурации сбрасывается.

 При повторном входе в режим конфигурирования конвертор не будет запущен, если

перед этим не было внесено каких-либо изменений в Cisco-like конфигурацию.

Алгоритм работы конвертора

1. Подготовительный этап:

Инициализация лога.

Инициализация локальных настроек.

2. Написание служебной информации в комментариях:

Фраза "This is automatically generated LSP".

Дата и время конвертации.

3. Создание заголовка конфигурации:

Служебная информация (версия и т.п.).

Настройки LDAP и CRL-processing.

Глобальные настройки лога.

4. Обработка интерфейсов. Подробнее см. «Описание обработки интерфейсов». При

этом формируются правила фильтрации, в том числе и IPsec (APPLY).

5. Для APPLY правила происходит поиск подходящего ISAKMP правила:

Сначала делается попытка найти подходящее правило на Preshared key.

Также берется первое по счету правило rsa-sig.

6. Если подобрано правило на Preshared key - прописывается аутентификационная

информация с соответствующим именем ключа.

Для main mode LocalID прописывается в зависимости от команды crypto isakmp

identity:

 Если crypto isakmp identity address (вариант по умолчанию), а также в

случае crypto isakmp identity dn (вариант, неприменимый для

preshared keys), LocalID в конфигурацию не пишется (обозначает -

использовать локальный IP-адрес).

 Если crypto isakmp identity hostname, пишется:

LocalID

= IdentityEntry( KeyID *= “<local_id>” )

где <local_id> - представление в виде Hex-string полного DNS-адреса,

составленного из локального hostname, заданного с помощью команды

hostname <«> и доменного имени, заданного с помощью команды ip

domain name <«>. Если доменное имя отсутствует, или в hostname

присутствует хотя бы одна точка, <local_id> составляется только из

hostname.

RemoteID прописывается по следующим правилам:



Если ключ привязан к IP-адресу с помощью команды

crypto isakmp key <«> address <«>,

то формируется правило с аутентификацией по данному ключу:

AuthMethodPreshared <...> (

[ LocalID

= IdentityEntry( KeyID *= “<local_id>” ) ] -

если необходимо

RemoteID = IdentityEntry( IPv4Address *= <peer_ip> )

SharedIKESecret = <...>

)



Если ключ привязан к hostname с помощью команды

crypto isakmp key <«> hostname <«>, а hostname привязан к IP-

адресу с помощью команды ip host <hostname> <ip-addr>, то

формируется правило с аутентификацией по hostname и IP-address:

AuthMethodPreshared <...> (

[ LocalID

= IdentityEntry( KeyID *= “<local_id>” ) ] -

если необходимо

RemoteID = IdentityEntry(

IPv4Address *= <peer_ip> KeyID *= “<peer_id>” )

SharedIKESecret = <...>

)

где <peer_id> - представление в виде Hex-string hostname-а из команды

crypto isakmp key <«> hostname <«>.



Если ключ привязан к hostname с помощью команды

crypto isakmp key <«> hostname <«> и используется динамический

crypto map, формируется правило с аутентификацией по hostname:

AuthMethodPreshared <...> (

[ LocalID

= IdentityEntry( KeyID *= “<local_id>” ) ] -

если необходимо

RemoteID = IdentityEntry( KeyID *= “<peer_id>” )

SharedIKESecret = <...>

)



Если удается подобрать дополнительные IP-адреса и hostname, для которых

задаются те же самые ключи, тогда эти IP-адреса и KeyID (из hostname-ов)

добавляются в RemoteID.

Если подобрано правило RSA sig - прописывается правило аутентификации в виде:

{ AuthMethodRSASign

| AuthMethodDSSSign

| AuthMethodGostSign

}

auth_ca(

LocalID

= IdentityEntry( ... )

[ RemoteID

= IdentityEntry( ... ) ] |

[ DoNotMapRemoteIDToCert = TRUE ]

AcceptCredentialFrom

*= CertDescription(

X509IssuerDN

*= "..."

SerialNumber

= "..."

X509SubjectDN *= "..."

)

SendRequestMode =

{ AUTO | NEVER | ALWAYS }

SendCertMode

{ AUTO | NEVER | ALWAYS }

)

ModeAuthMethod *= auth_ca



LocalID для main mode формируется по следующим правилам:

 Если crypto isakmp identity hostname, пишется:

LocalID = IdentityEntry( FQDN* = USER_SPECIFIC_DATA )

 Если crypto isakmp identity dn:

LocalID =IdentityEntry( DistinguishedName* =

USER_SPECIFIC_DATA )

 Если crypto isakmp identity address:

LocalID = IdentityEntry(IPv4Address* = USER_SPECIFIC_DATA)



RemoteID формируется по следующим правилам:

 Если к crypto map привязана identity, в которой прописан один или несколько

dn, пишется:

RemoteID = IdentityEntry (

DistinguishedName* = CertDescription(Subject* =“<dn1>”),

CertDescription( Subject* =“<dn2>”),

FQDN* = “<fqdn1>”, “<fqdn2>” ...

)

 Если к crypto map не привязана identity, то пишется

DoNotMapRemoteIDToCert = TRUE

данная логика предназначена для того, чтобы в качестве remote identity

работал IP-адрес и в том случае, когда он отсутствует в сертификате

(типичная ситуация). Это бывает полезно при использовании разных типов

аутентификации в пределах одной конфигурации - на сертификатах и на

preshared keys.



Если в LSP уже присутствует идентичная структура AuthMethod«Sign, новая

структура не пишется. В структуре IKERule пишется ссылка на уже существующую

структуру.

8. В зависимости от наличия команды crypto isakmp keepalive и ее параметров в

IKERule прописываются настройки DPD:

Если команда

crypto isakmp keepalive не задана

(по умолчанию),

прописывается DoNotUseDPD = TRUE.

Если команда задана, пишутся параметры:

DPDIdleDuration = <secs>

DPDResponseDuration = <retries>

DPDRetries = <dpd_retries>

где <secs> - первый аргумент команды;

<retries> - второй аргумент команды;

<dpd_retries> - параметр dpd_retries из файла cs_conv.ini.

См. описание настройки dpd_retries.

Внимание!!! Поведение по умолчанию отличается от настроек DPD в версии 2.0.

Там всегда (вне зависимости от crypto isakmp keepalive) выставлялись

настройки DPD по умолчанию, характерные для Native-LSP: DPDIdleDuration

= 60; DPDResponseDuration = 5; DPDRetries = 3.

Сейчас по умолчанию DPD выключен.

9. Если в LSP уже присутствует идентичная структура IKERule, новая структура не

пишется. В структуре IPsecAction пишется ссылка на уже существующую структуру.

10.Если в LSP уже присутствует идентичная структура IPsecAction, новая структура не

пишется.

11.В конце конвертирования делается попытка загрузить сформированную конфигурацию.

Если конфигурацию не удалось загрузить, она сохраняется в файле

erroneous_lsp.txt (с выдачей сообщения в лог). Файл расположен в каталоге

/var/cspvpn.

Внутренние настройки консоли и конвертора

1. Внутренние настройки конвертора хранятся в файле cs_cons_reg.ini, расположенном в

каталоге агента.

2. Данный файл используется для хранения внутренних настроек консоли и конвертора.

Он автоматически модифицируется при запуске консоли. Редактирование этого файла

вручную не рекомендуется.

3. Если файл отсутствует на момент старта консоли, он автоматически создается.

4. Формат файла:

 Обычный текстовый файл в кодировке ASCII. Используется кодирование окончания

строк принятое для операционной системы (Windows/UNIX).

 Пустые строки и строки, начинающиеся с ! (восклицательный знак) игнорируются.

 Файл состоит из секций. Каждая секция начинается с названия секции,

заключенного в квадратные скобки.

5. В настоящее время присутствует одна секция: описание перекодировки интерфейсов

из формата Cisco в Native формат агента:

Название секции: [interface_list]

Формат строк: <Native_interface_name> = <Cisco_interface_name>. Например: I0 = 0/0

Данная секция редактируется автоматически при старте консоли:

 Если в Cisco-like конфигурации и в INI-файле не описан native interface (например,

первый старт консоли, то этому интерфейсу присваивается свободное

<Cisco_interface_name>. Этот интерфейс добавляется в Cisco-like конфигурацию и в

INI-файл.

 Если здесь описан native interface, который отсутствует в агенте, то этот интерфейс

удаляется как из INI-файла, так и из Cisco-like конфигурации.

 Если в текущей Cisco-like конфигурации присутствует интерфейс, не описанный в

INI-файле (нештатная ситуация), этот интерфейс удаляется из Cisco-like

конфигурации.

 Если в INI-файле присутствует интерфейс, которого нет в текущей Cisco-like

конфигурации (нештатная ситуация), этот интерфейс удаляется из INI-файла.

6. В случае, если произошли какие-либо изменения, описанные в предыдущем пункте, то

обновленный файл сохраняется. Если сохранение по тем или иным причинам не

удалось, то в лог выдается сообщение об ошибке [3.11].

Управление конвертором с помощью INI-файла

1. Настройки конвертора хранятся в INI-файле cs_conv.ini, расположенном в

каталоге агента.

2. INI-файл хранит служебную информацию, необходимую для конвертора, включающую

в себя все пользовательские настройки.

3. Формат файла:

 обычный текстовый файл в кодировке ASCII. Используется кодирование окончания

строк, принятое для операционной системы (Windows/UNIX)

 пустые строки и строки, начинающиеся с ! (восклицательный знак) игнорируются

 файл состоит из нескольких секций. Каждая секция начинается с названия секции,

заключенного в квадратные скобки. Например: [interface_list].

4. Описание секций файла:



Описание отдельных глобальных настроек:

Название секции:

[global_settings]

 Формат строк:

ike_autopass = {on|off} - включение/выключение прописывания ike

autopass в конфигурации. По умолчанию - on. Пользователю редактировать

данный параметр не рекомендуется, за исключением случаев, когда надо

построить конфигурацию с вложенным IPsec

Следует учесть, что данная настройка отличается от похожей настройки для

версии 3.1: там она открывала полный доступ для IKE пакетов. В текущей версии

данная настройка обеспечивает прохождение IKE пакетов в обход IPsec policy, но

не в обход правил firewall. Необходимо следить, чтобы были прописаны

соответствующие правила пакетной фильтрации для беспрепятственного

прохождения IKE пакетов.

dpd_retries = {1-10} - количество попыток проведения DPD-обмена. По

умолчанию - 5. Пользователь может настраивать данный параметр для

получения оптимального количества DPD-retries.

tunnel_local_ip = {on|off} - включение/выключение прописывания

локального IP-адреса в структуре TunnelEntry. По умолчанию - off.

Пользователю редактировать данный параметр не рекомендуется: только при

возникновении ситуаций, когда прописывание локального адреса необходимо

(пока не выявлено).

ipsec_reassemble_ip = {on|off} - включение/выключение прописывания

параметра Assemble=TRUE в структуре TunnelEntry. По умолчанию - on.

Значение on означает, что пакет будет собран из IP-фрагментов перед IPsec

инкапсуляцией (как и в предыдущих версиях шлюза безопасности).

При значении off могут появиться проблемы при работе по защищенному

соединению с предыдущими версиями агента. Если защищенная связь с

предыдущими версиями шлюза безопасности не требуется, то данный параметр

можно отключить для улучшения производительности IPsec.

preserve_ipsec_sa = {on|off} - включение/выключение прописывания

параметра PreserveIPsecSA=TRUE в структуре GlobalParameters. По

умолчанию - off. Значение off - при любых изменениях в конфигурации

IPsecAction, IKERule фильтров NetworkInterface.IPsecPolicy удаляются все IPsec

SA.

Значение on означает, что в момент изменения конфигурации IPsec SA будет

сохранен при соблюдении некоторых условий (подробнее см. документ

«Создание конфигурационного файла»).

Внимание! При использовании данного режима следует соблюдать

осторожность: IPsec SA, оставшиеся от старой конфигурации в той или иной

мере могут нарушать новую политику безопасности или быть

неработоспособными из-за несоответствия новой LSP. Если нет уверенности в

корректности использования данной настройки, рекомендуется оставить

значение off.

Описание перекодировки алгоритмов:

Название секции:

[algorithm_list]

Редактирование пользователем данной секции не рекомендуется.

 Формат строки:

<Generic_algorithm_name> = { SignByCaType |

native:<Native_algorithm_name> } gui:<GUI_name> [gui_default]

[optional:<optional_part>] [show:"<Show_description>"] [default]

console:<console_description> [console2:<console2_description>]

где

<Generic_algorithm_name> - имя метода аутентификации, алгоритма или группы

в стиле cs_console..

Формат <Generic_algorithm_name>:

Сначала идет префикс:

Режим

Команда или префикс

Префикс

конфигурирования

IPsec transform

ike-auth-

auth

ike-hash-

hash

IKE policy

ike-cipher-

encr

ike-group-

group

ah-integrity-

ah-

esp-integrity-

IPsec transform

esp-

esp-cipher-

esp-

pfs-group-

Crypto map config

set pfs

После префикса идет параметр команды или суффикс IPsec transform.

Примеры:

команда hash md5 - <Generic_algorithm_name>=ike-hash-md5

описание алгоритма в IPsec transform esp-3des -

<Generic_algorithm_name>=esp-cipher-3des

(префикс “esp-cipher-“ берется по типу алгоритма в стиле Cisco-like,

суффикс “3des” берется из синтаксиса “esp-3des”).

Если присутствует символ _ (подчеркивание), то он обозначает, что

данный алгоритм задается двумя словами.

Пример:

команда “encr aes 192” - <Generic_algorithm_name>=ike-cipher-

aes_192

Существует требование: <Generic_algorithm_name>=“esp-null”

обязательно должно обозначать ESP CipherAlg=”NULL” (задается

стандартным образом, пример см. ниже). На другие имена жесткие

требования по соответствию алгоритмов отсутствуют.

SignByCaType - зарезервированное слово, обозначающее режим выбора

метода аутентификации в зависимости от типа CA.

Используется только для описания метода аутентификации.

Является альтернативой для параметра

<Native_algorithm_name>. Подробнее по логике работы с

сертификатными методами аутентификации см. ниже.

<Native_algorithm_name> - имя метода аутентификации, алгоритма или группы в

стиле LSP. Не может содержать кавычек, пробелов и

табуляций. Параметр обязательный, но может отсутствовать,

если задано ключевое слово SignByCaType. Если ключевое

слово SignByCaType не используется, то метод

аутентификации описывается именем структуры AuthMethod.

Остальные значения задаются строковым значением

соответствующего параметра в LSP.

<GUI_name> - идентификатор, представляющий данный алгоритм в GUI. Не

может содержать кавычек, пробелов и табуляций.

gui_default -

спецификатор, отмечающий значение, которое в GUI

выбирается как значение по умолчанию при создании новой

ISAKMP Policy или IPsec Transform Set.

Optional -

после ключевого слова optional и двоеточия пишется

опциональная часть команды, которая может быть введена или

опущена при вводе. При выводе по команде show running-config

данная часть команды никогда не показывается. Не может

содержать кавычек, пробелов и табуляций.

Пример таких команд:

encr aes [128]

crypto ipsec transform-set <...> esp-aes [128]

Опциональная часть “128” может вводиться или нет. При

выводе по show running-config “128” никогда не выводится.

<Show_description> - текстовое описание метода аутентификации, алгоритма или

группы, которое показывается по команде show crypto isakmp

policy. Применимо для ISAKMP алгоритмов и групп.

Обязательно должно быть заключено в кавычки. Может

содержать пробелы или табуляции. Не может содержать

кавычки внутри.

Для группы описание должно начинаться с одного из

следующих текстов (дефис здесь обозначает пробел):

для Diffie-Hellman групп:

Diffie-Hellman group:---

для групп, отличных от Diffie-Hellman (например, VKO):

Oakley group:-----------

default -

спецификатор используется для ISAKMP алгоритмов и групп.

Он обозначает значения по умолчанию для объекта crypto

isakmp policy. Также спецификатор применяется для PFS групп:

в этом случае имеет специальный смысл - значение,

выставляемое командой “set pfs” без параметров. Всего в

файле должны быть четыре записи со спецификатором default:

ISAKMP hash, encryption, group, а также PFS group.

Появление лишних записей default или отсутствие ее для

какого-то из типов алгоритмов рассматривается как ошибка -

испорченный ресурсный файл (“ERROR: Could not initialize

resources.”). Консоль не запускается.(подробнее см. документ

«Cisco-like команды»)

<console_description> - текстовое описание метода аутентификации, алгоритма

или группы в cs_console, которое показывается при вызове

подсказки во время редактирования конфигураци. Обязательно

должно быть заключено в кавычки. Может содержать пробелы

или табуляции. Не может содержать кавычки внутри.

<console2_description> - текстовое описание второй части алгоритма в

cs_console. Небязательный параметр, используется для AES

алгоритмов. Например:

esp-cipher-aes_256 = native:AES-K256-CBC-12 gui:"ESP AES

256" console:"ESP transform using AES cipher" console2:"256 bit

keys."

Список поддерживаемых в настоящее время значений в сравнении со

значениями для агента 3.1:

Новое значение

Старое значение

ike-auth-gost-sig

NEW

ike-auth-pre-share

NEW

ike-auth-rsa-sig

NEW

ike-auth-dss-sig

NEW

ike-auth-sign

NEW

ike-hash-gost

NEW

ike-hash-gost341112-256-tc26

NEW

ike-hash-gost341112-512-tc26

NEW

ike-hash-sha

ike-hash-sha1

ike-hash-md5

ike-cipher-gost

NEW

ike-cipher-des

ike-cipher-3des

ike-cipher-aes

ike-cipher-aes_192

ike-cipher-aes-192

ike-cipher-aes_256

ike-cipher-aes-256

ike-group-vko

ike-group-1

NEW

ike-group-2

NEW

ike-group-5

NEW

ah-integrity-gost3411-hmac

NEW

ah-integrity-gost28147-hmac

NEW

ah-integrity-sha-hmac

ah-integrity-sha1

ah-integrity-md5-hmac

ah-integrity-md5

esp-integrity-gost28147-hmac

NEW

esp-integrity-sha-hmac

esp-integrity-sha1

esp-integrity-md5-hmac

esp-integrity-md5

esp-cipher-gost28147

NEW

esp-cipher-gost28147-4m-imit

NEW

esp-cipher-des

esp-cipher-3des

esp-cipher-aes

esp-cipher-aes_192

esp-cipher-aes-192

esp-cipher-aes_256

esp-cipher-aes-256

esp-cipher-null

pfs-group-vko

pfs-group-group1

NEW

pfs-group-group2

NEW

pfs-group-group5

NEW

Примечание: пустая ячейка в поле ”Старое значение” обозначает, что имя

не изменилось; слово “NEW” обозначает, что значение раньше

отсутствовало.



Описание логики работы с Cert request и посылки сертификатов в процессе IKE:

Название секции: [auth_cert]

Редактирование пользователем данной секции, как правило, не требуется,

но возможно, при необходимости, изменить логику работы с Cert request и

посылки сертификатов в процессе IKE.

 Формат строк:

<param_name>=<param_val>

где

<param_name>:

send_request. По умолчанию <param_val>= ALWAYS.

send_cert. По умолчанию <param_val>= ALWAYS.



Описание переменных окружения, выставляемых для процесса cs_console:

Название секции:

[env]

 Формат строк: <env_var_name>=<env_var_val>

Можно задавать любые перемнные окружения. На практике, как правило,

нужно для выставления переменной PATH.

 Редактирование пользователем данной секции, как правило, не требуется, но

возможно при необходимости изменить переменную PATH или добавить

какие-то свои переменные окружения (м.б. полезно для команды run).

5. Варианты файлов, поставляемых в составе продукта:

Пример INI-файла cs_conv.ini для Gate

(криптография ГОСТ

(«Крипто-Про»);

стандартный режим; поставляется в составе продукта; вариант исполнения Linux):

[global_settings]

ike_autopass

= on

dpd_retries

= 5

tunnel_local_ip

= off

ipsec_reassemble_ip = on

preserve_ipsec_sa

= off

[algorithm_list]

ike-auth-gost-sig

= native:AuthMethodGOSTSign gui:"GOST R 34.10-2001

Signature" gui_default show:"GOST R 34.10-2001 Signature" default

console:"GOST R 34.10-2001 Signature"

ike-auth-pre-share

= native:AuthMethodPreshared gui:"Pre-Shared Key"

show:"Pre-Shared Key" console:"Pre-Shared Key"

ike-auth-rsa-sig

= native:AuthMethodRSASign gui:"RSA Signature"

show:"Rivest-Shamir-Adleman Signature" console:"Rivest-Shamir-Adleman

Signature"

ike-auth-dss-sig

= native:AuthMethodDSSSign gui:"DSS Signature"

show:"Digital Signature Standard" console:"DSS Signature"

ike-auth-sign

= SignByCaType gui:"Signature selected by CA type"

show:"Signature selected by CA type" console:"Signature selected by CA

type"

ike-hash-gost

= native:GR341194CPRO1-65534 gui:"GOST R 34.11-94"

gui_default show:"GOST R 34.11-94" default console:"GOST R 34.11-94 Hash"

ike-hash-sha

= native:SHA1 gui:"SHA1" show:"Secure Hash Standard"

console:"Secure Hash Standard"

ike-hash-md5

= native:MD5 gui:"MD5" show:"Message Digest 5"

console:"Message Digest 5"

ike-cipher-gost

= native:G2814789CPRO1-K256-CBC-65534 gui:"GOST

28147-89" gui_default show:"GOST 28147-89" default console:"GOST - GOST

28147-89 Encryption."

ike-cipher-des

= native:DES-CBC gui:"DES" show:"DES - Data

Encryption Standard (56 bit keys)." console:"DES - Data Encryption

Standard (56 bit keys)."

ike-cipher-3des

= native:DES3-K168-CBC gui:"3DES" show:"Three key

triple DES" console:"Three key triple DES"

ike-cipher-aes

= native:AES-K128-CBC-7 gui:"AES 128" optional:128

show:"AES - Advanced Encryption Standard (128 bit keys)." console:"AES -

Advanced Encryption Standard." console2:"128 bit keys."

ike-cipher-aes_192

= native:AES-K192-CBC-7 gui:"AES 192" show:"AES -

Advanced Encryption Standard (192 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"192 bit keys."

ike-cipher-aes_256

= native:AES-K256-CBC-7 gui:"AES 256" show:"AES -

Advanced Encryption Standard (256 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"256 bit keys."

ike-group-vko

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default show:"Oakley group:

VKO GOST R 34.10-2001" default

console:"VKO GOST R 34.10-2001"

ike-group-1

= native:MODP_768 gui:"D-H Group 1 (768-bit modp)"

show:"Diffie-Hellman group:

#1 (768 bit)" console:"Diffie-Hellman group

ike-group-2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

show:"Diffie-Hellman group:

#2 (1024 bit)" console:"Diffie-Hellman

group 2"

ike-group-5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

show:"Diffie-Hellman group:

#5 (1536 bit)" console:"Diffie-Hellman

group 5"

ah-integrity-gost3411-hmac

= native:GR341194CPRO1-H96-HMAC-254 gui:"AH

GOST R 34.11-94 HMAC96" console:"AH GOST R 34.11-94 HMAC96 transform"

ah-integrity-gost28147-mac

= native:G2814789CPRO1-K256-MAC-255 gui:"AH

GOST 28147-89 MAC" console:"AH GOST 28147-89 MAC transform"

ah-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"AH SHA HMAC"

console:"AH-HMAC-SHA transform"

ah-integrity-md5-hmac

= native:MD5-H96-HMAC gui:"AH MD5 HMAC"

console:"AH-HMAC-MD5 transform"

esp-integrity-gost3411-hmac = native:GR341194CPRO1-H96-HMAC-65534

gui:"ESP GOST R 34.11-94 HMAC96" console:"ESP transform using GOST R

34.11-94 HMAC96 auth"

esp-integrity-gost28147-mac = native:G2814789CPRO1-K256-MAC-65535

gui:"ESP GOST 28147-89 MAC" console:"ESP transform using GOST 28147-89

MAC auth"

esp-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"ESP SHA HMAC"

console:"ESP transform using HMAC-SHA auth"

esp-integrity-md5-hmac

= native:MD5-H96-HMAC gui:"ESP MD5 HMAC"

console:"ESP transform using HMAC-MD5 auth"

esp-cipher-gost28147

= native:G2814789CPRO1-K256-CBC-254 gui:"ESP GOST

28147-89" gui_default console:"ESP transform using GOST 28147-89 cipher"

esp-cipher-gost28147-4m-imit = native:G2814789CPRO1-K288-CNTMAC-253

gui:"ESP_GOST-4M-IMIT" console:"ESP transform using ESP_GOST-4M-IMIT

cipher"

esp-cipher-des

= native:DES-CBC gui:"ESP DES" console:"ESP transform

using DES cipher (56 bits)"

esp-cipher-3des

= native:DES3-K168-CBC gui:"ESP 3DES" console:"ESP

transform using 3DES(EDE) cipher (168 bits)"

esp-cipher-aes

= native:AES-K128-CBC-12 gui:"ESP AES 128"

optional:128 console:"ESP transform using AES cipher" console2:"128 bit

keys."

esp-cipher-aes_192

= native:AES-K192-CBC-12 gui:"ESP AES 192"

console:"ESP transform using AES cipher" console2:"192 bit keys."

esp-cipher-aes_256

= native:AES-K256-CBC-12 gui:"ESP AES 256"

console:"ESP transform using AES cipher" console2:"256 bit keys."

esp-cipher-null

= native:NULL gui:"ESP NULL" console:"ESP transform

w/o cipher"

pfs-group-vko

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default default console:"VKO GOST R 34.10-2001"

pfs-group-group1

= native:MODP_768 gui:"D-H Group 1 (768-bit modp)"

console:"D-H Group1 (768-bit modp)"

pfs-group-group2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

console:"D-H Group2 (1024-bit modp)"

pfs-group-group5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

console:"D-H Group5 (1536-bit modp)"

[auth_cert]

send_request

= ALWAYS

send_cert

= ALWAYS

[env]

PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin

Пример INI-файла cs_conv.ini для Gate (криптография ГОСТ («С-Терра»); стандартный

режим; поставляется в составе продукта; вариант исполнения Linux):

[global_settings]

ike_autopass

= on

dpd_retries

= 5

tunnel_local_ip

= off

ipsec_reassemble_ip = on

preserve_ipsec_sa

= off

[algorithm_list]

ike-auth-gost-sig

= native:AuthMethodGOSTSign gui:"GOST R 34.10-2001

Signature" gui_default show:"GOST R 34.10-2001 Signature" default

console:"GOST R 34.10-2001 Signature"

ike-auth-pre-share

= native:AuthMethodPreshared gui:"Pre-Shared Key"

show:"Pre-Shared Key" console:"Pre-Shared Key"

ike-auth-rsa-sig

= native:AuthMethodRSASign gui:"RSA Signature"

show:"Rivest-Shamir-Adleman Signature" console:"Rivest-Shamir-Adleman

Signature"

ike-auth-dss-sig

= native:AuthMethodDSSSign gui:"DSS Signature"

show:"Digital Signature Standard" console:"DSS Signature"

ike-auth-sign

= SignByCaType gui:"Signature selected by CA type"

show:"Signature selected by CA type" console:"Signature selected by CA

type"

ike-hash-gost

= native:GR341194CPRO1-65534 gui:"GOST R 34.11-94"

gui_default show:"GOST R 34.11-94" default console:"GOST R 34.11-94 Hash"

ike-hash-gost341112-256-tc26

= native:GR341112_256TC26-65128 gui:"GOST

R 34.11-12 (256 bit keys)" show:"GOST R 34.11-12 (256 bit keys)"

console:"GOST R 34.11-12 (256 bit keys) Hash"

ike-hash-gost341112-512-tc26

= native:GR341112_512TC26-65527 gui:"GOST

R 34.11-12 (512 bit keys)" show:"GOST R 34.11-12 (512 bit keys)"

console:"GOST R 34.11-12 (512 bit keys) Hash"

ike-hash-sha

= native:SHA1 gui:"SHA1" show:"Secure Hash Standard"

console:"Secure Hash Standard"

ike-hash-md5

= native:MD5 gui:"MD5" show:"Message Digest 5"

console:"Message Digest 5"

ike-cipher-gost

= native:G2814789CPRO1-K256-CBC-65534 gui:"GOST

28147-89" gui_default show:"GOST 28147-89" default console:"GOST - GOST

28147-89 Encryption."

ike-cipher-des

= native:DES-CBC gui:"DES" show:"DES - Data

Encryption Standard (56 bit keys)." console:"DES - Data Encryption

Standard (56 bit keys)."

ike-cipher-3des

= native:DES3-K168-CBC gui:"3DES" show:"Three key

triple DES" console:"Three key triple DES"

ike-cipher-aes

= native:AES-K128-CBC-7 gui:"AES 128" optional:128

show:"AES - Advanced Encryption Standard (128 bit keys)." console:"AES -

Advanced Encryption Standard." console2:"128 bit keys."

ike-cipher-aes_192

= native:AES-K192-CBC-7 gui:"AES 192" show:"AES -

Advanced Encryption Standard (192 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"192 bit keys."

ike-cipher-aes_256

= native:AES-K256-CBC-7 gui:"AES 256" show:"AES -

Advanced Encryption Standard (256 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"256 bit keys."

ike-group-vko

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default show:"Oakley group:

VKO GOST R 34.10-2001" default

console:"VKO GOST R 34.10-2001"

ike-group-vko2

= native:VKO2_1B gui:"VKO GOST R 34.10-2012 (256 bit

keys)" show:"Oakley group:

VKO GOST R 34.10-2012 (256 bit

keys)" console:"VKO GOST R 34.10-2012 (256 bit keys)"

ike-group-1

= native:MODP_768 gui:"D-H Group 1 (768-bit modp)"

show:"Diffie-Hellman group:

#1 (768 bit)" console:"Diffie-Hellman group

ike-group-2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

show:"Diffie-Hellman group:

#2 (1024 bit)" console:"Diffie-Hellman

group 2"

ike-group-5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

show:"Diffie-Hellman group:

#5 (1536 bit)" console:"Diffie-Hellman

group 5"

ah-integrity-gost3411-hmac

= native:GR341194CPRO1-H96-HMAC-254 gui:"AH

GOST R 34.11-94 HMAC96" console:"AH GOST R 34.11-94 HMAC96 transform"

ah-integrity-gost28147-mac

= native:G2814789CPRO1-K256-MAC-255 gui:"AH

GOST 28147-89 MAC" console:"AH GOST 28147-89 MAC transform"

ah-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"AH SHA HMAC"

console:"AH-HMAC-SHA transform"

ah-integrity-md5-hmac

= native:MD5-H96-HMAC gui:"AH MD5 HMAC"

console:"AH-HMAC-MD5 transform"

esp-integrity-gost3411-hmac = native:GR341194CPRO1-H96-HMAC-65534

gui:"ESP GOST R 34.11-94 HMAC96" console:"ESP transform using GOST R

34.11-94 HMAC96 auth"

esp-integrity-gost28147-mac = native:G2814789CPRO1-K256-MAC-65535

gui:"ESP GOST 28147-89 MAC" console:"ESP transform using GOST 28147-89

MAC auth"

esp-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"ESP SHA HMAC"

console:"ESP transform using HMAC-SHA auth"

esp-integrity-md5-hmac

= native:MD5-H96-HMAC gui:"ESP MD5 HMAC"

console:"ESP transform using HMAC-MD5 auth"

esp-cipher-gost28147

= native:G2814789CPRO1-K256-CBC-254 gui:"ESP GOST

28147-89" gui_default console:"ESP transform using GOST 28147-89 cipher"

esp-cipher-gost28147-4m-imit = native:G2814789CPRO1-K288-CNTMAC-253

gui:"ESP_GOST-4M-IMIT" console:"ESP transform using ESP_GOST-4M-IMIT

cipher"

esp-cipher-des

= native:DES-CBC gui:"ESP DES" console:"ESP transform

using DES cipher (56 bits)"

esp-cipher-3des

= native:DES3-K168-CBC gui:"ESP 3DES" console:"ESP

transform using 3DES(EDE) cipher (168 bits)"

esp-cipher-aes

= native:AES-K128-CBC-12 gui:"ESP AES 128"

optional:128 console:"ESP transform using AES cipher" console2:"128 bit

keys."

esp-cipher-aes_192

= native:AES-K192-CBC-12 gui:"ESP AES 192"

console:"ESP transform using AES cipher" console2:"192 bit keys."

esp-cipher-aes_256

= native:AES-K256-CBC-12 gui:"ESP AES 256"

console:"ESP transform using AES cipher" console2:"256 bit keys."

esp-cipher-null

= native:NULL gui:"ESP NULL" console:"ESP transform

w/o cipher"

pfs-group-vko

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default default console:"VKO GOST R 34.10-2001"

pfs-group-vko2

= native:VKO2_1B gui:"VKO GOST R 34.10-2012 (256 bit

keys)" console:"VKO GOST R 34.10-2012 (256 bit keys)"

pfs-group-group1

= native:MODP_768 gui:"D-H Group 1 (768-bit modp)"

console:"D-H Group1 (768-bit modp)"

pfs-group-group2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

console:"D-H Group2 (1024-bit modp)"

pfs-group-group5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

console:"D-H Group5 (1536-bit modp)"

[auth_cert]

send_request

= ALWAYS

send_cert

= ALWAYS

[env]

PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin

Пример INI-файла cs_conv_csm.ini для Gate (криптография ГОСТ («Крипто-Про»);

режим совместимости с продуктами управления Cisco; поставляется в составе

продукта; вариант исполнения Linux). Для использования данного варианта

необходимо:

 Закрыть cs_console (если запущена).

 Переименовать файл cs_conv_csm.ini в cs_conv.ini, cs_conv_csm.ini.hash в

cs_conv.ini.hash.

[global_settings]

ike_autopass

= on

dpd_retries

= 5

tunnel_local_ip

= off

ipsec_reassemble_ip = on

preserve_ipsec_sa

= off

[algorithm_list]

ike-auth-rsa-sig

= SignByCaType gui:"Signature selected by CA type"

gui_default show:"Rivest-Shamir-Adleman Signature" default

console:"Rivest-Shamir-Adleman Signature"

ike-auth-pre-share

= native:AuthMethodPreshared gui:"Pre-Shared Key"

show:"Pre-Shared Key" console:"Pre-Shared Key"

ike-hash-md5

= native:GR341194CPRO1-65534 gui:"GOST R 34.11-94"

gui_default show:"Message Digest 5" console:"Message Digest 5"

ike-hash-sha

= native:SHA1 gui:"SHA1" show:"Secure Hash Standard"

default console:"Secure Hash Standard"

ike-cipher-des

= native:G2814789CPRO1-K256-CBC-65534 gui:"GOST

28147-89" show:"DES - Data Encryption Standard (56 bit keys)." default

console:"DES - Data Encryption Standard (56 bit keys)."

ike-cipher-3des

= native:DES3-K168-CBC gui:"3DES" show:"Three key

triple DES" console:"Three key triple DES"

ike-cipher-aes

= native:AES-K128-CBC-7 gui:"AES 128" optional:128

show:"AES - Advanced Encryption Standard (128 bit keys)." console:"AES -

Advanced Encryption Standard." console2:"128 bit keys."

ike-cipher-aes_192

= native:AES-K192-CBC-7 gui:"AES 192" show:"AES -

Advanced Encryption Standard (192 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"192 bit keys."

ike-cipher-aes_256

= native:AES-K256-CBC-7 gui:"AES 256" show:"AES -

Advanced Encryption Standard (256 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"256 bit keys."

ike-group-1

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default show:"Diffie-Hellman group:

#1 (768 bit)" default

console:"Diffie-Hellman group 1"

ike-group-2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

show:"Diffie-Hellman group:

#2 (1024 bit)" console:"Diffie-Hellman

group 2"

ike-group-5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

show:"Diffie-Hellman group:

#5 (1536 bit)" console:"Diffie-Hellman

group 5"

ah-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"AH SHA HMAC"

console:"AH-HMAC-SHA transform"

ah-integrity-md5-hmac

= native:GR341194CPRO1-H96-HMAC-254 gui:"AH GOST

R 34.11-94 HMAC96" console:"AH-HMAC-MD5 transform"

esp-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"ESP SHA HMAC"

console:"ESP transform using HMAC-SHA auth"

esp-integrity-md5-hmac

= native:GR341194CPRO1-H96-HMAC-65534 gui:"ESP

GOST R 34.11-94 HMAC96" console:"ESP transform using HMAC-MD5 auth"

esp-cipher-des

= native:G2814789CPRO1-K256-CBC-254 gui:"ESP GOST

28147-89" console:"ESP transform using DES cipher (56 bits)"

esp-cipher-3des

= native:DES3-K168-CBC gui:"ESP 3DES" console:"ESP

transform using 3DES(EDE) cipher (168 bits)"

esp-cipher-aes

= native:G2814789CPRO1-K288-CNTMAC-253 gui:"ESP_GOST-

4M-IMIT" optional:128 console:"ESP transform using AES cipher"

console2:"128 bit keys."

esp-cipher-aes_192

= native:AES-K192-CBC-12 gui:"ESP AES 192"

console:"ESP transform using AES cipher" console2:"192 bit keys."

esp-cipher-aes_256

= native:AES-K256-CBC-12 gui:"ESP AES 256"

console:"ESP transform using AES cipher" console2:"256 bit keys."

esp-cipher-null

= native:NULL gui:"ESP NULL" console:"ESP transform

w/o cipher"

pfs-group-group1

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default default console:"D-H Group1 (768-bit modp)"

pfs-group-group2

= native:MODP_1024 gui:"D-H Group 2 (1024-bit modp)"

console:"D-H Group2 (1024-bit modp)"

pfs-group-group5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

console:"D-H Group5 (1536-bit modp)"

[auth_cert]

send_request

= ALWAYS

send_cert

= ALWAYS

[env]

PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin

Пример INI-файла cs_conv_csm.ini для Gate (криптография ГОСТ («С-Терра»); режим

совместимости с продуктами управления Cisco; поставляется в составе продукта;

вариант исполнения Linux). Для использования данного варианта необходимо:

 Закрыть cs_console (если запущена).

 Переименовать файл cs_conv_csm.ini в cs_conv.ini, cs_conv_csm.ini.hash в

cs_conv.ini.hash.

[global_settings]

ike_autopass

= on

dpd_retries

= 5

tunnel_local_ip

= off

ipsec_reassemble_ip = on

preserve_ipsec_sa

= off

[algorithm_list]

ike-auth-rsa-sig

= SignByCaType gui:"Signature selected by CA type"

gui_default show:"Rivest-Shamir-Adleman Signature" default

console:"Rivest-Shamir-Adleman Signature"

ike-auth-pre-share

= native:AuthMethodPreshared gui:"Pre-Shared Key"

show:"Pre-Shared Key" console:"Pre-Shared Key"

ike-hash-md5

= native:GR341194CPRO1-65534 gui:"GOST R 34.11-94"

gui_default show:"Message Digest 5" console:"Message Digest 5"

ike-hash-sha

= native:GR341112_256TC26-65128 gui:"GOST R 34.11-12

TC26 (256 bit keys)" show:"Secure Hash Standard" default console:"Secure

Hash Standard"

ike-cipher-des

= native:G2814789CPRO1-K256-CBC-65534 gui:"GOST

28147-89" show:"DES - Data Encryption Standard (56 bit keys)." default

console:"DES - Data Encryption Standard (56 bit keys)."

ike-cipher-3des

= native:DES3-K168-CBC gui:"3DES" show:"Three key

triple DES" console:"Three key triple DES"

ike-cipher-aes

= native:AES-K128-CBC-7 gui:"AES 128" optional:128

show:"AES - Advanced Encryption Standard (128 bit keys)." console:"AES -

Advanced Encryption Standard." console2:"128 bit keys."

ike-cipher-aes_192

= native:AES-K192-CBC-7 gui:"AES 192" show:"AES -

Advanced Encryption Standard (192 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"192 bit keys."

ike-cipher-aes_256

= native:AES-K256-CBC-7 gui:"AES 256" show:"AES -

Advanced Encryption Standard (256 bit keys)." console:"AES - Advanced

Encryption Standard." console2:"256 bit keys."

ike-group-1

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default show:"Diffie-Hellman group:

#1 (768 bit)" default

console:"Diffie-Hellman group 1"

ike-group-2

= native:VKO2_1B gui:"VKO GOST R 34.10-2012 (256 bit

keys)" show:"Diffie-Hellman group:

#2 (1024 bit)" console:"Diffie-

Hellman group 2"

ike-group-5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

show:"Diffie-Hellman group:

#5 (1536 bit)" console:"Diffie-Hellman

group 5"

ah-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"AH SHA HMAC"

console:"AH-HMAC-SHA transform"

ah-integrity-md5-hmac

= native:GR341194CPRO1-H96-HMAC-254 gui:"AH GOST

R 34.11-94 HMAC96" console:"AH-HMAC-MD5 transform"

esp-integrity-sha-hmac

= native:SHA1-H96-HMAC gui:"ESP SHA HMAC"

console:"ESP transform using HMAC-SHA auth"

esp-integrity-md5-hmac

= native:GR341194CPRO1-H96-HMAC-65534 gui:"ESP

GOST R 34.11-94 HMAC96" console:"ESP transform using HMAC-MD5 auth"

esp-cipher-des

= native:G2814789CPRO1-K256-CBC-254 gui:"ESP GOST

28147-89" console:"ESP transform using DES cipher (56 bits)"

esp-cipher-3des

= native:DES3-K168-CBC gui:"ESP 3DES" console:"ESP

transform using 3DES(EDE) cipher (168 bits)"

esp-cipher-aes

= native:G2814789CPRO1-K288-CNTMAC-253 gui:"ESP_GOST-

4M-IMIT" optional:128 console:"ESP transform using AES cipher"

console2:"128 bit keys."

esp-cipher-aes_192

= native:AES-K192-CBC-12 gui:"ESP AES 192"

console:"ESP transform using AES cipher" console2:"192 bit keys."

esp-cipher-aes_256

= native:AES-K256-CBC-12 gui:"ESP AES 256"

console:"ESP transform using AES cipher" console2:"256 bit keys."

esp-cipher-null

= native:NULL gui:"ESP NULL" console:"ESP transform

w/o cipher"

pfs-group-group1

= native:VKO_1B gui:"VKO GOST R 34.10-2001"

gui_default default console:"D-H Group1 (768-bit modp)"

pfs-group-group2

= native:VKO2_1B gui:"VKO GOST R 34.10-2012 (256 bit

keys)" console:"D-H Group2 (1024-bit modp)"

pfs-group-group5

= native:MODP_1536 gui:"D-H Group 5 (1536-bit modp)"

console:"D-H Group5 (1536-bit modp)"

[auth_cert]

send_request

= ALWAYS

send_cert

= ALWAYS

[env]

PATH=/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/usr/bin

Сообщения в логе при конвертировании

При работе конвертора могут посылаться сообщения в файл лога.

Формат строк сообщений:

<Date_Time> <Level:> <Message>, где Level - INFO, Warning или ERROR.

Пример сообщения:

Wed Oct 29 18:19:50 2003 INFO: LSP conversion complete. Warnings: 2

Список сообщений, предупреждений и ошибок, передаваемых по протоколу Syslog,

представлен в таблице.

1. Информационные сообщения

Сообщение

Комментарий

1.1

LSP conversion started

Начат процесс конвертирования

Процесс конвертирования завершен успешно.

1.2

LSP conversion complete

Предупреждения не выдавались.

LSP conversion complete. Warnings:

Процесс конвертирования завершен успешно.

1.3

{1}

Выдано {1} предупреждений.

Previous user-defined LSP saved in

Предыдущая пользовательская LSP сохранена в

1.4

file "{1}"

файле “{1}”

Non-synchronized policy detected.

Обнаружена несинхронизированная политика.

Policy type: <type>

Тип политики: <type>

где <type> один из:

Примечание:

Can’t obtain

<type>=”Can’t obtain” - обозначает, что в

1.5

данный момент невозможно определить тип

DDP

LSP (обычно не удается установить связь с

Drop All

сервисом vpnsvc (например, сервис был

остановлен в процессе работы cs_console))

User-defined (Source: <source>),

<type>=“User-defined (Source: Unknown(<n>))”,

где <source>:

где <n> - внутренний номер источника, в

Command-line utility

нормальной ситуации появляться не должен

(следует рассматривать как ошибку продукта).

Unknown (<n>).

Certificates or preshared keys were

Сертификаты или Preshared keys были изменены.

changed. Conversion required.

Требуется конвертирование.

Примечание:

1.6

может быть выдано при старте cs_console. Если в

данной ситуации войти в режим

конфигурирования, а затем выйти из него, не

внеся никаких изменений в конфигурацию, то

конвертор все равно будет вызван.

Предупреждения

Сообщение

Комментарий

LDAP url "{1}" ignored. IP address

Введенный LDAP url {1} проигнорирован,

2.1

and port allowed only.

поскольку допускаются только IP-адрес и порт.

OUT access group in the interface

Проигнорирован access-group out в интерфейсе

2.2

"{1}" ignored. Only IN access group is

{1}, поскольку допускается только access-group

used.

in.

Only one interface is used while host

При включенном Host-режиме допускается

2.3

mode is on. Other interfaces ignored.

только один интерфейс. Остальные интерфейсы

игнорируются.

Only one CA certificate imported.

Импортирован только первый по списку CA-

2.4

Other certs ignored.

сертификат. End-User сертификаты и

оставшиеся CA-сертификаты проигнорированы.

Crypto map "{1}" contains several

В crypto map {1} прописаны несколько peer-ов.

peers. Peer(s) "{2}" ignored due to

Peer(s) {2} проигнорированы из-за того, что для

2.5

authentication information mismatch.

них не совпадает аутентификационная

информация.

Crypto map(s) "{1}" contain transform

Crypto maps {1} содержат transform sets, в

2.6

sets with different encapsulation

которых заданы разные encapsulation режимы.

modes. Tunnel mode is used.

Используется туннельный режим.

Crypto map(s) "{1}" contain transform

Crypto maps {1} содержат transform sets, в

2.7

sets with different encapsulation

которых заданы разные encapsulation режимы.

modes. Transport mode is used.

Используется транспортный режим.

Incorrect config detected. Policy

Обнаружена некорректная политика.

2.8

conversion ignored

Конвертирование политики не делается.

Crypto map set(s) "{1}" contain static

Crypto map set(s) {1} содержат статические crypto

2.9

crypto map(s) with priorities lower

map(s) с приоритетом ниже, чем у динамических

than dynamic.

Crypto map "{1}" contains several

Crypto map {1} содержит несколько peers с

peers with different preshared keys.

разными preshared keys. Это не рекомендуемая

This is not recommended.

ситуация.

2.10

Подробнее см. ”Ограничения на конвертер” для

несовпадающих Preshared keys.

Ошибки

Сообщение

Комментарий

No interfaces were found in the INI

Не заданы интерфейсы в INI-файле при

file. Configure interfaces or set host

выключенном Host-режиме. Необходимо

3.1

mode to proceed.

настроить интерфейсы или включить Host-

режим.

No interfaces were found in the

В импортируемой конфигурации не заданы

3.2

configuration.

интерфейсы. Конвертирование не имеет смысла.

3.3

Interface “{1}” not found in the INI file.

Интерфейс {1} не задан в INI-файле.

Interface "{1}" references to the

Интерфейс “{1}” ссылается на пустой ACL “{2}”

3.4

empty access list "{2}".

3.5

Certificate parse failed

Не удалось разобрать введенный сертификат.

Could not convert {crypto map |

Невозможно сконвертировать crypto map (или

dynamic crypto map template} “{1}”.

dynamic crypto map template) “{1}”. Причина:

Reason: <Reason>

<Причина>

где <Reason>:

где <Причина> одна из:

There is no isakmp policy.

Отсутствует isakmp policy.

There is no CA or appropriate

Отсутствует CA или подходящий Preshared

preshared key. Also isakmp policy

Key, либо isakmp policy неправильного типа

can have wrong type (rsa-sig or

(rsa-sig или pre-share).

pre-share).

Отсутствует peer.

There is no peer.

Отсутствуют transform sets

3.6

There are no transform sets.

Crypto map неполная (не хватает crypto ACL,

Сrypto map is incomplete.

transform set или peer).

Reference to the empty access list

Ссылка на пустой ACL “{2}” для Clear-Text

"{2}" for a clear-text packets

фильтрации (внутри защищенного туннеля).

filtration.

crypto map (или dynamic crypto map template)

{crypto map | dynamic crypto map

"<name2> <idx2>" ссылается на тот же самый

template} "<name2> <idx2>"

пул ("<pool-name>"), но дополнительные

references to the same pool

параметры, отсылаемые клиенту,

("<pool-name>") but the additional

различаются.

parameters to send to client are

Неизвестная причина.

different.

Unknown.

3.7

LSP load failed

Не удалось загрузить сформированную LSP

Unsupported network wildcard "{1}"

Не поддерживается данный формат маски

3.8

подсети

3.9

LSP conversion failed

Произошла некоторая невыясненная ошибка

Could not save previous user-defined

Не удалось сохранить предыдущую

3.10

LSP in file "{1}"

пользовательскую LSP в файл {1}

Could not save internal settings in file

Не удалось сохранить внутренние настройки в

3.11

"{1}"

файл {1}

3.12

Address pool "{1}" not found.

Не найден пул адресов “{1}”.

Описание обработки интерфейсов

В результате обработки интерфейсов в LSP могут появиться записи двух структур:

NetworkInterface и FilterChain.

Структура NetworkInterface используется для описания сетевого интерфейса и тех

действий, которые должны быть выполнены с пакетом при его прохождении через этот

интерфейс - фильтрация и классификация.

Структура FilterChain формирует условие срабатывания конкретного правила пакетной

фильтрации для партнеров по взаимодействию (для crypto-maps).

1. Формирование NetworkInterface:

 Пишется параметр LogicalName=”<native-interface-name>”, где <native-interface-

name> - внутреннее имя интерфейса, зарегистрированное в агенте

 Описание остальных параметров (если источник для параметра отсутствует в Cisco-

like конфигурации - параметр не пишется):

Источник в Cisco-like

Параметр

конфигурации (подкоманда

команды interface)

ip access-group in

InputFilter - задает правила как stateless (пакетной)

так и statefull (контекстной) фильтрации для

при ее отсутствии - ip inspect

входящих пакетов на этот интерфейс

inspection-name in

ip access-group out

OutputFilter - задает правила как stateless (пакетной)

так и statefull (контекстной) фильтрации для

при ее отсутствии - ip inspect

исходящих пакетов с этого интерфейса

inspection-name out

InputClassification - задает правила классификации

входящих пакетов на этот интерфейс и выставления

значения поля TOS в IP-заголовке пакетов.

service-policy input

Классификация и маркирование входящего

защищаемого трафика производится после его

успешной декапсуляции..

OutputClassification - задает правила классификации

исходящих пакетов с этого интерфейса и

выставления значения поля TOS в IP-заголовке

пакетов. Классификация и маркирование

service-policy output

исходящего защищаемого трафика производится до

его IPsec инкапсуляции. В случае туннелирования

результирующее значение TOS-байта копируется из

внутреннего IP-заголовка во внешний.

2. Формирование FilterChain для фильтрации трафика:

 Для каждой записи листа доступа формируется отдельный фильтр.

 Запись deny транслируется в DROP.

 Запись permit транслируется:

 в ссылку на inspection chain label, если присутствует inspection

chain, и в записи листа доступа указан протокол TCP или IP

 в PASS, если inspection chain отсутствует.

 Формирование параметров LogEventID (см. ниже)

 Последней записью перед inspect chain label или последней записью в FilterChain

при отсутствии inspect chain пишется фильтр drop all:

Filter (

Action = DROP

)

3. Формирование FilterChain для инспектирования трафика:



Если присутствует фильтрация трафика, то первая запись inspect chain

помечается label со значением имени inspect chain (из команды ip inspect

name «)



Записи формируются в порядке следования команд ip inspect name в Cisco-like

конфигурации. Исключение: если в команде ip inspect name указан протокол tcp,

то это всегда порождает предпоследний фильтр перед “pass all” (независимо от

расположения самой команды в конфигурации):

Filter (

ProtocolID *= 6

Action = PASS

ExtendedAction = inspect_tcp< « >

)



Ссылка на port map порождает последовательность фильтров, основанную на

командах ip port map:



Параметр ProtocolID всегда равен 6.



Параметр Action - всегда PASS.



Порт или диапазон портов (из команды ip port map) транслируется в

параметр DestinationPort.



Если в port map присутствует ссылка на список доступа, то каждая запись из

этого списка порождает отдельную запись Filter:

 DestinationIP (единичный адрес или подсеть) берется из записи списка

доступа

 В случае permit - пишется запись с параметром ExtendedAction

(формирование смотрите ниже)

 В случае deny - параметр ExtendedAction отсутствует

 При наличии спецификатора log пишется параметр (см. ниже):

Log = TRUE



В параметр ExtendedAction прописывается значение inspect_tcp<«>.

Исключение: если в port map указывается ftp, то прописывается

inspect_ftp <«>.



В качестве параметров ExtendedAction может прописываться timeout и

флаги NOALERT и AUDIT.



Последней записью пишется фильтр pass all:

Filter (

Action = PASS:

)



Формирование параметров LogEventID и Log см. ниже.

Пример формирования FilterChain для фильтрации и инспектирования трафика

 Фрагмент Cisco-like конфигурации:

ip inspect alert-off

access-list 1 deny 10.20.30.40

access-list 1 permit 10.20.30.0 0.0.0.255

ip port-map user-1 port tcp 2000

ip port-map user-2 port tcp 2001 list 1

ip inspect name inspect1 user-1 timeout 1008

ip inspect name inspect1 ftp audit-trail on

ip inspect name inspect1 tcp alert on audit-trail off timeout 1234

ip inspect name inspect1 user-2 alert off

ip access-list extended acl1

deny udp 3.4.0.0 0.0.255.255 any

deny icmp host 3.4.5.6 9.8.7.0 0.0.0.255

permit tcp host 1.2.3.4 any established

permit tcp any any

interface FastEthernet0/0

ip access-group acl1 in

ip inspect inspect1 in



Фрагмент полученной LSP конфигурации:

FilterChain FilterChain:acl1 (

Filters *= Filter (

SourceIP *= 3.4.0.0/16

ProtocolID *= 17

Action = DROP

LogEventID = "acl1"

Filter (

SourceIP *= 3.4.5.6

DestinationIP *= 9.8.7.0/24

ProtocolID *= 1

Action = DROP

LogEventID = "acl1"

Filter (

SourceIP *= 1.2.3.4

ProtocolID *= 6

Action = "inspect1"

ExtendedAction = tcp_flags< any_set *= RST, ACK >

LogEventID = "acl1"

Filter (

Action = PASS

)

5. Формирование FilterChain для QoS классификации трафика.



Берется описание policy map и последовательно раскрывается по порядку

следования class map, за одним исключением: при наличии default class map, она

порождает предпоследнюю по счету запись в FilterChain.

 При переборе class maps делается просмотр на один шаг вперед:

запоминается имя следующей class map для того, чтобы использовать его как

ссылку на label.



Первые по счету фильтры всех class maps, кроме первой, помечаются меткой

(label) с именем class map в качестве значения.

 Для default class map используется метка “class-default”.



Далее описывается конвертирование очередной class map.



Если class map не содержит критериев классификации трафика, для нее

пишется вырожденный фильтр вида:

Filter (

Label = "<class-map-i>"

Action = "<class-map-i+1>"

)

 Варианты таких class maps:

 пустая class map

 class map типа match-all, которая содержит хотя бы одну ссылку на

несуществующий или пустой список доступа

 class map типа match-any, которая содержит только ссылки на

несуществующие или пустые листы доступа.



Если class map применима ко всему трафику, пишется Filter следующего вида:

Filter (

Label = "<class-map>"

Action = PASS

ExtendedAction = classify_mark< tos_set= tos_set_mask=... >

LogEventID = "Classification:<policy-map>:<class-map>"

)

Примечание: здесь и далее предполагается, что присутствуют команды set

precedence и/или set dscp. Если такие команды отсутствуют, то в

результирующих фильтрах отсутствуют параметры tos_set и tos_set_mask.

Подробнее см. далее.

 Варианты таких class maps:

 class map по умолчанию (задается командой class class-default);

 class map типа match-all, которая содержит единственный критерий

классификации трафика - команду match-any ;

 class map типа match-any, в которой один из критериев классификации

трафика - команда match-any.

 Правила конвертирования команд set (маркировка трафика):

 Если команды set precedence и set dscp отсутствуют, параметры tos_set и

tos_set_mask в результирующих фильтрах не пишутся.

 Команда set precedence транслируется в

ExtendedAction = classify_mark< tos_set=<num_precedence>*32 tos_set_mask=224 >

где

<num_precedence>*32 - числовое значение команды set

precedence, умноженное на 32 (битовый сдвиг на 5 бит влево, т.е.

результирующее значение TOS-байта для указанного precedence

без учета остальных битов)

маска 224 (11100000) указывает на precedence.

 Команда set dscp транслируется в

ExtendedAction = classify_mark< tos_set=<num_dscp>*4 tos_set_mask=252 >

где

<num_dscp>*4 - числовое значение команды set dscp,

умноженное на 4 (битовый сдвиг на 2 бита влево, т.е.

результирующее значение TOS-байта для указанного DSCP без учета

остальных битов)

маска 252 (11111100) указывает на DSCP.

 В некоторых случаях в одном фильтре могут смешиваться указания как для

классификации, так и для маркировки трафика. Например (в оригинале

ExtendedAction пишется в одну строку):

Filter (

Action = PASS

ExtendedAction = classify_mark< tos_match *= 160, 192

tos_match_mask=224 tos_set=96 tos_set_mask=224 >

)

Данный фильтр задает правило: трафик с precedence=internet или

precedence=critical маркировать как precedence=flash.



Далее будут расматриваться невырожденные варианты построения class

maps. Они могут приводить к разветвленной структуре ссылок на различные labels.

Следует отметить, что в общем случае для конкретного class map могут быть ссылки

на две labels:

 Фильтры, порожденные следующим критерием классификации трафика в

рамках текущей class map. Далее такие ссылки будут указываться, как

“<Curr_class>”.

 Корневой фильтр, описывающий начало следующего class map в policy map.

Далее будет указываться, как “<Next_class>”.

 Пример записи FilterChain:

Filters *= Filter (

Action = "<Curr_class>"

ExtendedAction = classify_mark< tos_match *= 40,

192 tos_match_mask=252 >

LogEventID = "Classification:..."

Filter (

Action = "<Next_class>"

Данная запись обозначает:

если TOS-байт трафика содержит значение DSCP=af11 или

DSCP=cs6, то рассмотреть следующий критерий классификации

трафика из текущей class map (соответствует class map типа

match-all),

в противном случае - перейти к рассмотрению следующей class

map.



Конвертирование class map типа match-all:



Команда match-any, если она не является единственным критерием

классификации, игнорируется.



Команды match dscp и match precedence транслируются (каждая по

отдельности) в следующие конструкции:



При наличии <Curr_class>:

Filter (

Action = "<Curr_class>"

ExtendedAction = classify_mark< tos_match *= ...

tos_match_mask=... >

LogEventID = "Classification:..."

Filter (

Action = "<Next_class>"

)



При отсутствии <Curr_class> (последний критерий классификации для

данного class map):

Filter (

Action = PASS

ExtendedAction = classify_mark< tos_match *= ...

tos_match_mask=... tos_set=... tos_set_mask=... >

LogEventID = "Classification:..."

)



Пример:

Фрагмент Cisco-like конфигурации:

class-map match-all cl-map-1

match dscp af11 cs6

match precedence internet critical

policy-map pol-map-1

class cl-map-1

set precedence flash

Фрагмент LSP:

FilterChain ClassificationChain:pol-map-1 (

Filters *= Filter (

Action = "cl-map-1:match_precedence"

ExtendedAction = classify_mark< tos_match *= 40,

192 tos_match_mask=252 >

LogEventID = "Classification:pol-map-1:cl-map-

1:match_dscp"

Filter (

Action = PASS

Filter (

Label = "cl-map-1:match_precedence"

Action = PASS

ExtendedAction = classify_mark< tos_match *= 160,

192 tos_match_mask=224 tos_set=96 tos_set_mask=224 >

LogEventID = "Classification:pol-map-1:cl-map-

1:match_precedence"

Filter (

Action = PASS

)



Для каждого критерия классификации, задаваемого командой match

access-group, пишется отдельный FilterChain. Для каждой записи листа

доступа формируется отдельный фильтр:



deny транслируется в ссылку на <Next_class>. При отсутствии последней -

в PASS-правило.



permit транслируется в ссылку на <Curr_class>. При отсутствии последней

- в PASS-правило, в котором в качестве параметра ExtendedAction

задается маркировка трафика (tos_set/tos_set_mask).



При наличии спецификатора log или log-input, пишется параметр

Log=TRUE (подробнее см. ниже).



Следует отметить, что указания TCP-флагов в листах доступа (включая

спецификатор established) игнорируются.



Если присутствует ссылка <Curr_class> (данный критерий классификации

не последний для данного class map), то в конце пишется фильтр:

При наличии <Next_class>:

Filter (

Action = "<Next_class>"

)

При отсутствии <Next_class>:

Filter (

Action = PASS

)



Пример:

Фрагмент Cisco-like конфигурации:

ip access-list extended acl1

deny tcp host 10.20.30.40 host 10.10.10.10

permit ip host 10.20.30.40 10.10.10.0 0.0.0.255

ip access-list extended acl2

class-map match-all cl-map-1

match access-group name acl1

match access-group name acl2

class-map cl-map-2

policy-map pol-map-1

class cl-map-1

set precedence flash

class cl-map-2

set precedence critical

Фрагмент LSP:

Filter (

SourceIP *= 10.20.30.40

DestinationIP *= 10.10.10.10

ProtocolID *= 6

Action = "cl-map-2"

LogEventID = "Classification:pol-map-1:cl-map-

1:acl1"

Filter (

SourceIP *= 10.20.30.40

DestinationIP *= 10.10.10.0/24

Action = "cl-map-1:acl2"

LogEventID = "Classification:pol-map-1:cl-map-

1:acl1"

Filter (

Action = "cl-map-2"

Filter (

Label = "cl-map-1:acl2"

Filter (

Label = "cl-map-2"

Filter (

Action = PASS

)



Конвертирование class map типа match-any:

 Присутствие команды match-any, приводит к тому, что данная class map

применима ко всему трафику. Этот случай рассмотрен выше.

 Команды match dscp и match precedence транслируются (каждая по

отдельности) в фильтр вида:

Filter (

Action = PASS

ExtendedAction = classify_mark< tos_match *= ...

tos_match_mask=... tos_set=... tos_set_mask=... >

LogEventID = "Classification:..."

)

 Команды match access-group, ссылающиеся на несуществующие или пустые

ACLs, игнорируются.

 Для каждого критерия классификации, задаваемого командой match access-

group, пишется отдельный набор фильтров. Для каждой записи листа доступа

формируется отдельный фильтр:

 deny транслируется в ссылку на <Curr_class>. При ее отсутствии - в ссылку

на <Next_class>. При отсутствии последней - в PASS-правило.

 permit транслируется в PASS-правило, в котором в качестве параметра

ExtendedAction задается маркировка трафика (tos_set/tos_set_mask).

 Следует отметить, что указания TCP-флагов в записи листа доступа

(включая спецификатор established) игнорируются.



Пример:

Фрагмент Cisco-like конфигурации:

ip access-list extended acl1

deny tcp host 10.20.30.40 host 10.10.10.10

permit ip host 10.20.30.40 10.10.10.0 0.0.0.255

ip access-list extended acl2

permit udp any any

class-map match-any cl-map-1

match precedence priority

match access-group name acl1

match access-group name acl2

class-map cl-map-2

match precedence internet critical

match dscp af11 cs6

policy-map pol-map-1

class class-default

class cl-map-1

set precedence flash

class cl-map-2

set precedence network

Фрагмент LSP:

FilterChain ClassificationChain:pol-map-1 (

Filters *= Filter (

Action = PASS

ExtendedAction = classify_mark< tos_match *= 32

tos_match_mask=224 tos_set=96 tos_set_mask=224 >

LogEventID = "Classification:pol-map-1:cl-map-

1:match_precedence"

Filter (

SourceIP *= 10.20.30.40

DestinationIP *= 10.10.10.10

ProtocolID *= 6

Action = "cl-map-1:acl2"

LogEventID = "Classification:pol-map-1:cl-map-

1:acl1"

Filter (

SourceIP *= 10.20.30.40

DestinationIP *= 10.10.10.0/24

Action = PASS

ExtendedAction = classify_mark< tos_set=96

tos_set_mask=224 >

LogEventID = "Classification:pol-map-1:cl-map-

1:acl1"

Filter (

Label = "cl-map-1:acl2"

ProtocolID *= 17

Action = PASS

ExtendedAction = classify_mark< tos_set=96

tos_set_mask=224 >

LogEventID = "Classification:pol-map-1:cl-map-

1:acl2"

Filter (

Label = "cl-map-2"

Action = "cl-map-2:match_precedence"

ExtendedAction = classify_mark< tos_match *= 40,

192 tos_match_mask=252 >

LogEventID = "Classification:pol-map-1:cl-map-

2:match_dscp"

Filter (

Action = "class-default"

Filter (

Label = "cl-map-2:match_precedence"

Action = PASS

ExtendedAction = classify_mark< tos_match *= 160,

192 tos_match_mask=224 tos_set=224 tos_set_mask=224 >

LogEventID = "Classification:pol-map-1:cl-map-

2:match_precedence"

Filter (

Label = "class-default"

Action = PASS

LogEventID = "Classification:pol-map-1:class-

default"

)

Из интерфейса последовательно читаются crypto maps из crypto map set, прописанного

в команде crypto map <crypto_map> (режим конфигурирования интерфейса).



Из описания crypto map читается access list, прописанный в команде match address

<access_list> (режим конфигурирования crypto map).



Далее для простоты такой access list будет указываться как crypto-map-acl.



Если в файле cs_conv.ini параметр ike_autopass выставлен в значение “on”

(значение по умолчанию, см. ike_autopass), то в начале FilterChain пишется

следующий фильтр:

Filter (

ProtocolID = 17

SourcePort = 500, 4500

Action = PASS

PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

)

 Следует учесть, что данная настройка помешает созданию конфигурации с

вложенным IPsec.

 Если необходимо составить конфигурацию с вложенным IPsec, то следует

параметр ike_autopass выставить в значение “off” и самостоятельно

прописать соответствующий PASS-фильтр для IKE пакетов, в котором

указан адрес партнера по защищенному соединению.



Происходит трансляция из crypto-map-acl в структуры Filter следующим образом:

 deny транслируется в:

 если присутствует следующая crypto map, то в ссылку (по label) на первый

фильтр, сгенерированный из crypto-map-acl следующей crypto map.

 правило PASS для последней crypto map в списке.

 permit транслируется в правило APPLY (IPSec). При этом пишутся параметры

из данного crypto map.

 Указания TCP-флагов (включая спецификатор established), а также

спецификаторы log и log-input игнорируются.

7. В случае, если в crypto map set присутствует ссылка на dynamic template set (задается

командами crypto dynamic map), в котором есть несколько dynamic crypto maps, в

crypto-map-acls которых существуют пересечения по адресам, в фильтре происходит

объединение правил.



Объединение правил для статических crypto maps не производится (ни между

разными статическими crypto maps, ни между статическими и динамическими crypto

maps).



В случае если статическая crypto map имеет приоритет ниже, чем

динамическая, могут возникать логические неувязки. Настоятельно рекомендуется

давать статическим crypto maps приоритет выше, чем динамическим. Следует

отметить, что в документации Cisco также присутствует эта рекомендация.

 Если данная рекомендация не выполнена - выдается предупреждение [2.9].



Не производится объединение правил для динамических crypto maps, которые

входят в разные dynamic template sets, которые в свою очередь входят в один crypto

map set.



В случае если в dynamic template set существует пересечение по адресам

правил, в которых для одних dynamic templates прописаны правила permit, а для

других - deny; в фильтре прописывается правило вида (PASS), (Action1), «,

(ActionN).

 Логика формирования данных фильтров может существенно отличаться от

логики Cisco.

 В данном примере продемонстрирован особый прием: специально для

прописывания PASS-правила сделан crypto dynamic-map dmap 2 (на самом

деле приоритет этого dynamic map в данном конкретном случае не важен), в

котором нет ничего, кроме связи с ACL, состоящим из deny-правила (правил):

отсутствуют transform sets и т.п. Следует отметить, что данный способ может

использоваться только с агентом, и неприменим на реальных устройствах

Cisco.

 Данная логика действует только на явно прописанные deny-правила. Для

неявных правил deny ip any any, которые предполагаются в конце каждого

access list, никаких объединений правил не делается.



В случае, если для данной crypto map задан IKECFG пул (любым способом: или

с помощью команд crypto isakmp client configuration address-pool local / crypto map «

client configuration address initiate/respond; или с помощью команды set pool), то в

структуре IKERule прописывается соответствующий AddressPool.

 Следует учитывать, что если используется crypto map с crypto-map-acl, то в

данном crypto-map-acl надо вписывать правила, в которые попадают адреса

из пула. Например:

! ...

ip local pool pool1 192.168.211.10 192.168.211.30

! ...

crypto map cmap 10 ipsec-isakmp

set peer 10.1.1.10

! ...

match address cr-acl

set pool pool1

ip access-list extended cr-acl

permit ip <...> host 10.1.1.10

permit ip <...> 192.168.211.0 0.0.0.255

! ...

 Примечание: приведенная конфигурация корректна, но используется

редко. На практике IKECFG пул чаще всего задается для динамических

crypto maps, к которым не привязан ни один crypto-map-acl.

 Требование к прописыванию фильтра с адресами из пула примерно

соответствует поведению Cisco IOS.

 Однако данное поведение отличается от версии 3.1: там можно было

написать укороченный crypto-map-acl (фильтр с адресами из пула

создавался неявно):

ip access-list extended cr-acl

permit ip <...> host 10.1.1.10

8. Происходит проверка нужно ли прописывать данный фильтр. Если этот фильтр

совпадает или полностью включается в один из предыдущих фильтров, прописанных

для данного интерфейса, тогда этот фильтр не прописывается в LSP.

9. Формирование параметров LogEventID и Log структуры FilterChain:

 Примечание 1: LogEventID формируется всегда.

 Примечание 2: если структура Filter формируется не из записи ACL, параметр Log

выставляется в FALSE.

 Примечание 3: параметр Log выставляется в TRUE в случае, если структура Filter

формируется из записи ACL и в этой записи присутствует спецификатор log или log-

input.

 Объекты, кроме IPsec policy (см. ниже):

Допустимост

Тип исходного

Параметр

Ситуация

ь параметра

объекта

LogEventID

Log=TRUE

Фильтрующий

“<ACL-name>”

ACL

Inspection

Запись в port map, не

“Inspect:<inspect-name>:<port-

имеющая ссылок на ACL

map-name>”

Запись в port map,

“Inspect:<inspect-name>:<port-

ссылающаяся на ACL

map-name>”

Ссылка на протокол TCP

“Inspect:<inspect-name>:tcp”

Classification

match acl«

“Classification:<policy-map-

name>:<class-map-

name>:<acl-name>”

match dscp«

“Classification:<policy-map-

name>:<class-map-

name>:match_dscp”

match precedence«

“Classification:<policy-map-

name>:<class-map-

name>:match_precedence

match any

“Classification:<policy-map-

name>:<class-map-name>”

Clear-Text

“ClearText:<acl-name>”

фильтрация

внутри

защищенного

соединения



IPsec policy:



Вначале идет префикс “IPsec”.



Далее, если допускается открытый трафик, пишется “:Bypass”.



Далее, если присутствует защищенный трафик, пишется “:Protect“.

 Для динамических crypto maps возможны сочетания “IPsec:Bypass:Protect”.



Далее, после двоеточия, пишется набор из следующих параметров:

 Имя и порядковый номер crypto map, разделенные двоеточием.

 Если используется dynamic map: имя и порядковый номер dynamic map,

разделенные двоеточием.

 Если присутствует ACL (может отсутствовать для dynamic map): после

двоеточия пишется имя этого ACL.



Если источником являются несколько crypto maps, то блоки описания для

каждой crypto map разделяются символом “$” (доллар).



Параметр Log=TRUE допускается: пишется в том случае, если в текущей

записи ACL присутствует модификатор log или log-input.

 Если фильтр формируется на основе нескольких записей ACL, достаточно

присутствие одного из этих модификаторов хотя бы в одной из

задействованных записей.



Пример исходной конфигурации:

ip access-list extended crypto-acl-1

permit ip any any

ip access-list extended crypto-acl-2

deny ip host 192.168.101.102 any log

permit tcp 192.168.3.0 0.0.0.255 any eq 80 log

crypto dynamic-map dmap 10

match address crypto-acl-1

set transform-set tr1

crypto dynamic-map dmap 20

match address crypto-acl-2

set transform-set tr2

crypto map cmap 10 ipsec-isakmp dynamic dmap

# Native LSP конфигурация

FilterChain IPsecPolicy:cmap (

Filters *= Filter (

SourceIP *= 192.168.101.102

Action = PASS

ExtendedAction = ipsec< sa *= IPsecAction:dmap:10

fallback_action = PASS >

LogEventID =

"IPsec:Bypass:Protect:cmap:10:dmap:10:crypto-acl-

1$cmap:10:dmap:20:crypto-acl-2"

Log = TRUE

Filter (

SourceIP *= 192.168.3.0/24

ProtocolID *= 6

DestinationPort *= 80

Action = PASS

ExtendedAction = ipsec< sa *= IPsecAction:dmap:10,

IPsecAction:dmap:20 >

LogEventID = "IPsec:Protect:cmap:10:dmap:10:crypto-

acl-1$cmap:10:dmap:20:crypto-acl-2"

Log = TRUE

Filter (

Action = PASS

ExtendedAction = ipsec< sa *= IPsecAction:dmap:10 >

LogEventID = "IPsec:Protect:cmap:10:dmap:10:crypto-

acl-1"

)

Формирование имен структур LSP при

конвертировании

При конвертировании Cisco-like конфигурации в LSP конфигурацию имена структур LSP

формируются из имен и индексов объектов Cisco-like конфигурации. При этом следует

учитывать ряд ограничений:

 В объектах Cisco-like конфигурации разных типов могут использоваться одинаковые

имена. В LSP имя объекта должно быть уникальным.

 Могут использоваться цифровые индексы. В LSP требуется задавать

идентификаторы, начинающиеся с буквы.

 Как правило, синтаксис Cisco-like имен более свободный (например, допускаются

символы, которые нельзя использовать в идентификаторах LSP).

 В некоторых случаях требуется формировать имя структуры LSP из группы

объектов Cisco-like конфигурации.

 Один объект Cisco-like конфигурации (или группа объектов) может порождать

несколько LSP объектов (каждый из которых должен обладать уникальным именем).

Общие сведения по формированию имен:

 Сначала готовится прототип имени объекта. Для этого прототипа нет каких-то

специальных требований: например это может быть имя объекта Cisco-like

конфигурации, константная строка, сочетание префикса и имен нескольких объектов

и т.п.

 Основные административные принципы формирования имени:

 В имени структуры LSP используются имена и/или числовые идентификаторы

объектов Cisco-like конфигурации (далее для простоты “Cisco-объект”),

порождающих данную структуру.

 Если существует однозначная связь между Cisco-объектом и структурой LSP:

 Если Cisco-объект идентифицируется по имени, то напрямую используется

данное имя.

 Если Cisco-объект идентифицируется числом или набором разрозненных

параметров, то в качестве имени структуры LSP используется команда IOS,

создающая данный Cisco-объект, в которой пробелы заменены на символ

“:” (двоеточие).



Если Cisco-объект может породить несколько структур LSP строго одного типа

в зависимости от дополнительных объектов, начало имени порождается

аналогично предыдущему пункту, а затем через двоеточие перечисляются

идентификаторых дополнительных объектов.



Если структура LSP порождается из нескольких Cisco-объектов: Cisco-объект

порождает несколько структур LSP или если существуют какие-то иные

неоднозначности (например, один и тот же ACL может порождать разные

структуры LSP одного и того же типа FilterChain), то в начало имени структуры

добавляется префикс, описывающий ролевую принадлежность данной

структуры и заканчивающийся на двоеточие.

 В некоторых случаях в качестве префикса может использоваться тип

структуры LSP.



Если Cisco-объект идентифицируется несколькими параметрами (например,

имя и индекс), то они в имени LSP-структуры разделяются символом “:”

(двоеточие).



Если LSP-структура порождается несколькими разнотипными объектами,

образующими вместе некоторую законченную группу, то их идентификаторы

также разделяются двоеточием.



Если LSP-структура порождается несколькими однотипными объектами или

несколькими замкнутыми группами разнотипных объектов, то группы

идентификаторов разделяются символом “$” (доллар).

 Например, пусть в Cisco-like конфигурации присутствуют некоторые

объекты:

obj_type_1 abc 15

obj_type_2 1000

obj_type_1 def 20

obj_type_2 2000

 Возможный вариант порождаемого имени:

SomePrefix:abc:15:1000$def:20:2000



Важный частный случай: когда объект порождается из конкретной crypto map,

действуют следующие правила для идентификации crypto map:

 Если объект порождается из статической crypto map, то в имени объекта

присутствуют имя и индекс данной crypto map, разделенные двоеточием.

Например:

cmap:10

 Если объект порождается из конкретной записи динамического crypto map

template, то в имени объекта присутствуют следующие части: имя и индекс

динамической crypto map, а также имя динамического crypto map template и

индекс конкретной записи в нем. Например, фрагмент конфигурации:

crypto dynamic-map dmap 20

crypto map cmap 5 ipsec-isakmp dynamic dmap

порождает объект, в имени которого присутствует:

cmap:5:dmap:20

 Если имя получается слишком длинным, часть объектов, порождающих

данную структуру, может отсутствовать в сформированном имени. В этом

случае к имени добавляется суффикс $$etc. Например:

IKERule:cmap-1:10:dmap-1:10$cmap-1:20:dmap-2:10

$$etc

 Далее производится нормализация имени:

 Все символы, кроме букв латинского алфавита, цифр и символов “-“ (минус),

“$” (доллар) и “:” (двоеточие), преобразуются к символу подчеркивания.

 Если имя начинается с цифры или иного символа, отличного от букв

латинского алфавита и подчеркивания, перед ним ставится буква n.

 Далее производится поиск полученного имени среди уже сформированных (для

обеспечения уникальности):

 Если имя не найдено, считаем его окончательно сформированным.

 Если имя найдено, добавляем к нему последовательно суффиксы $$1, $$2 и

т.д. до тех пор, пока не будет найдено имя, которое еще не использовалось.

 Полученное имя записывается в конфигурацию и запоминается для того, чтобы

оно не было использовано для другого объекта.

Далее описываются конкретные правила формирования прототипов имен объектов:

Имя структуры

Вариант

Правило формирования

Примеры

Native LSP

использования

IKETransform

Конкатенация префикса

crypto:isakmp:policy:10

“crypto:isakmp:policy:” и

индекса ISAKMP policy

(команда crypto isakmp

policy)

AHProposal

Конкатенация имени

trset1:AH

transform-set и суффикса

“:AH” (команда crypto ipsec

transform-set)

ESPProposal

Конкатенация имени

trset1:ESP

transform-set и суффикса

“:ESP” (команда crypto ipsec

transform-set)

IKERule

Статическая crypto

Конкатенация “IKERule:” и

IKERule:cmap:1

map

обозначения crypto map (см.

IKERule:cmap:2:dmap:10

важный частный случай).

IKERule:cmap-

Если объект порожден из

1:1:dmap:1$cmap-

нескольких crypto maps, то

2:1:dmap:10

их обозначения

перечисляются через знак

доллара $

AuthMethodRSAS

RSA:Sign

ign

AuthMethodDSSS

DSS:Sign

ign

AuthMethodGOST

GOST:Sign

Sign

AuthMethodPres

Конкатенация “Preshared:” и

Preshared:192_168_1_2

hared

идентификатора ключа - в

Preshared:host1_example_

зависимости от типа: IP-

com

адрес или hostname (точки

заменяются на знак

Preshared:host1_example_

подчеркивания).

com:192_168_1_2:192_168_

1_3

Если значение данного

ключа подходит для

нескольких

идентификаторов, то эти

идентификаторы

перечисляются через

двоеточие (действует

правило по отсечению

слишком длинных имен (см.

слишком длинные имена)

CertDescriptio

CA:RSA

CA:GOST

CA:DSS

CA:GOST

IPsecAction

Конкатенация префикса

IPsecAction:cmap:1

“IPsecAction:” и обозначения

IPsecAction:cmap:5:dmap:

crypto map (см. важный

частный случай).

IPsecAction:cmap-

Если объект порожден из

1:1:dmap-1:1$cmap-

нескольких crypto maps, то

2:1:dmap-1:1

их обозначения

перечисляются через знак

доллара $.

AddressPool

Используется

Имя pool (команда ip local

pool1

команда “crypto

pool)

isakmp client

configuration

address-pool

local«” или

команда “set

pool«”, в которой

не задана маска

подсети.

FilterChain

Фильтр

Конкатенация “FilterChain:”

FilterChain:101

и имени ACL

FilterChain:acl1

Inspection (только

Конкатенация

InspectChain:inspect1

при отсутствии

“InspectChain:” и имени

фильтрующего

inspection, заданного

ACL; в противном

командой ip inspect name

случае - часть

фильтрующего

ACL)

Классификация

Конкатенация

ClassificationChain:pmap

трафика (QoS):

“ClassificationChain:” и

имени policy map (команда

Получение сертификата пользователя

Независимо от используемой криптобиблиотеки, формирование ключей электронной подписи

можно выполнить как с применением ПО «КриптоПро УЦ» (централизованно), так и с

использованием сертифицированного СКЗИ «КриптоПро CSP», создав свой

Удостоверяющий центр при помощи Microsoft Certification Authority.

Примечание: если в С-Терра Клиент используется криптографическая библиотека

компании «С-Терра СиЭсПи, то при централизованном получении ключевой пары и

локального сертификата, полученный контейнер необходимо конвертировать в

соответствующий формат утилитой cpkey_conv, которая описана в документе

«Специализированные команды».

Далее в данном документе будет рассмотрен вариант получения сертификата пользователя

с использованием своего Удостоверяющего центра.

Действия по созданию сертификата пользователя зависят от того, какую криптобиблиотеку

использует С-Терра Клиент:

 если использует СКЗИ «КриптоПро CSP», то генерация ключевой пары, запрос и

получение сертификата выполняется непосредственно на самом Удостоверяющем

центре;

 при использовании криптобиблиотеки «С-Терра СиЭсПи», генерация ключевой пары и

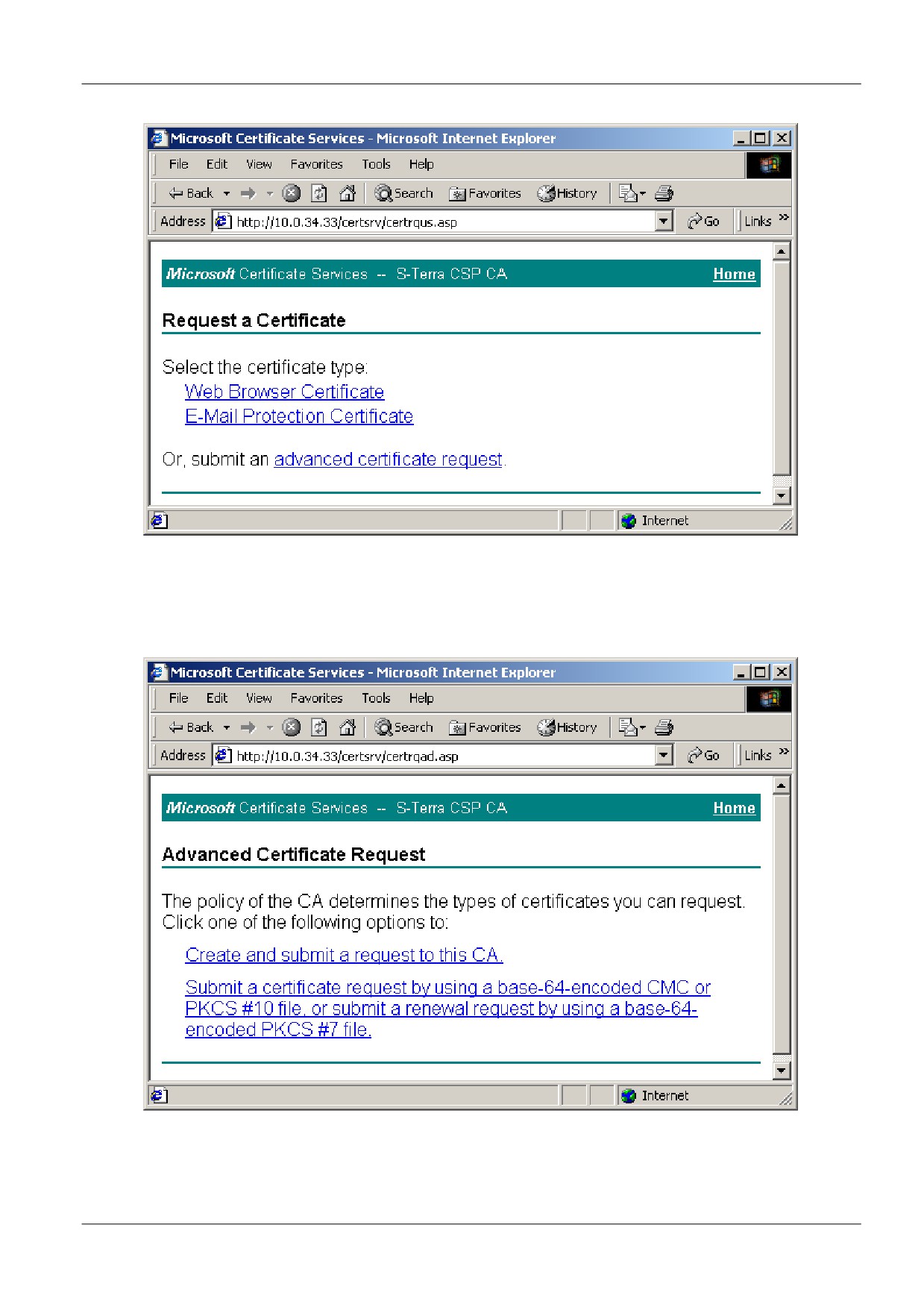

запроса на сертификат выполняется при помощи утилиты cont_mgr. Затем,

подготовленный запрос на сертификат отправляется в Удостоверяющий центр,

созданный с использованием СКЗИ «КриптоПро CSP» и Microsoft Certification Authority.

Независимо от используемой криптобиблиотеки, для создания своего Удостоверяющего

центра Вам потребуется отдельный компьютер с установленными СКЗИ «КриптоПро CSP» и

например, ОС Windows Server 2008 R2. Далее настройте КриптоПро CSP и УЦ. Затем в

зависимости от криптобиблиотеки перейдите соответствующие разделы для создания

сертификата пользователя.

Далее описаны:

 настройка СКЗИ «КриптоПро CSP»;

 установка и настройка Удостоверяющего центра;

 создание сертификата пользователя с использованием СКЗИ «КриптоПро CSP»;

 создание сертификата пользователя с использованием криптобиблиотеки «С-Терра».

Установка СКЗИ «КриптоПро CSP 3.6R2ª

На отдельном компьютере с ОС Microsoft Windows установите СКЗИ «КриптоПро CSP 3.6R2».

При инсталляции выбирайте: вид установки - Выборочная.

Компоненты, которые необходимо установить - Криптопровайдер уровня ядра ОС.

Настройка СКЗИ «КриптоПро CSP 3.6R2ª

При аутентификации сторон при помощи сертификатов, необходимо провести некоторые

настройки в СКЗИ «КриптоПро CSP 3.6R2».

Для хранения секретного ключа локального сертификата используется контейнер, который

может быть защищен паролем. Контейнер размещается:

 либо на внешнем ключевом носителе, который должен храниться только у

администратора

 либо на локальном ключевом носителе (Реестр) на компьютере администратора.

СКЗИ «КриптоПро CSP 3.6R2» умеет считывать секретный ключ из контейнера как на

внешнем ключевом носителе, так и на локальном ключевом носителе.

Также настраивается и ДСЧ - выбирается биологический или аппаратный ДСЧ, описан в

разделе «Настройка ДСЧ».

При использовании криптобиблиотеки «С-Терра СиЭсПи» инсталлируйте только ключевой

считыватель Реестр, описанный в разделе «Инсталляция ключевого считывателя Реестр в

«КриптоПро CSP», и настройте ДСЧ. Затем перейдите к созданию УЦ.

Настройка локального ключевого считывателя

Если контейнер с секретным ключом локального сертификата надо разместить в Реестре, то

инсталлируйте считыватель Реестр, если он не был зарегистрирован во время инсталляции

СКЗИ. Инсталляция считывателя описана в разделе «Инсталляция ключевого считывателя

Реестр в «КриптоПро CSP 3.6R2».

Подключение внешних ключевых считывателей

Если контейнер будет сохранен на внешнем ключевом носителе, то сначала подключите к

компьютеру внешний ключевой считыватель, следуя прилагаемой инструкции (eToken до

установки драйверов подключать не следует).

Установите все необходимые файлы и драйвера для работы внешнего считывателя.

Например, для работы с электронными ключами eToken PRO, eToken NG-OTP, eToken NG-

FLASH, eToken PRO 72K(Java) набор драйверов и утилит "eToken PKI Client 5.1 SP1 для

Microsoft Windows" можно взять с web-страницы http://www.aladdin-rd.ru/support/download/177/.

Далее перейдите к настройке внешнего считывателя.

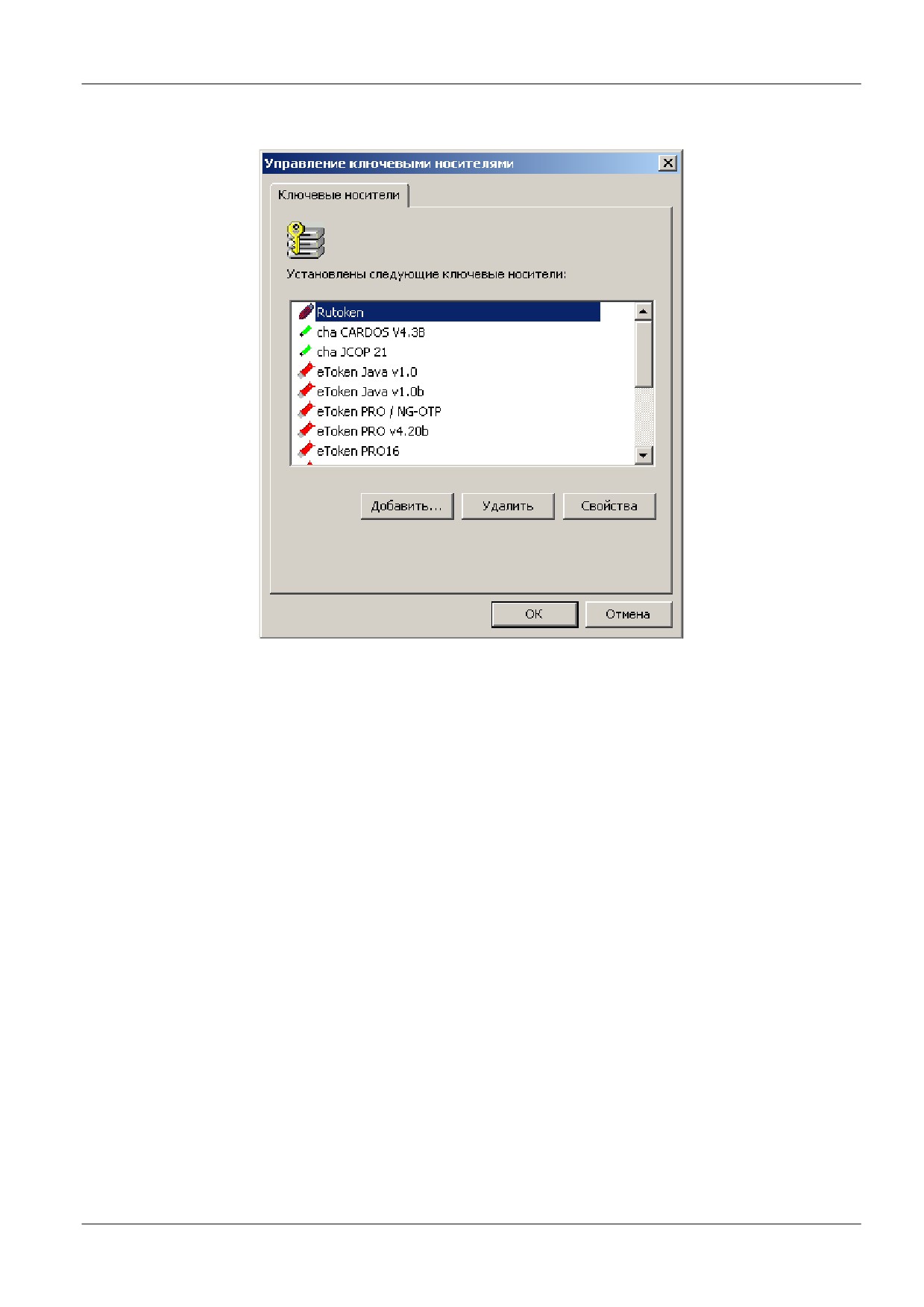

Настройка внешнего ключевого считывателя и

носителя информации

В состав дистрибутива СКЗИ «КриптоПро CSP 3.6R2» входят драйвера, обеспечивающие

взаимодействие внешних ключевых считывателей с «КриптоПро CSP 3.6R2».

После установки «КриптоПро CSP 3.6R2» сразу же инсталлированы все считыватели смарт-

карт и все съемные диски, если была выполнена их регистрация при инсталляции СКЗИ. В

противном случае, выполните инсталляцию считывателя, описанную в разделе “Инсталляция

внешнего ключевого считывателя в «КриптоПро CSP 3.6R2». Для токена надо выбрать один

из считывателей. После установки «КриптоПро CSP 3.6R2» инсталляция внешних носителей

уже выполнена.

Инсталляция ключевого считывателя Реестр в

«КриптоПро CSP 3.6R2ª

Для инсталляции локального ключевого считывателя Реестр надо выполнить следующие

действия:

Шаг 1: запустите КриптоПро CSP: Пуск - Настройка - Панель управления -

КриптоПро CSP

Шаг 2: C Windows 7 в появившемся окне КриптоПро CSP во вкладке Общие выберите

предложение «Запустить с правами администратора» (Рисунок 1):

Рисунок 1

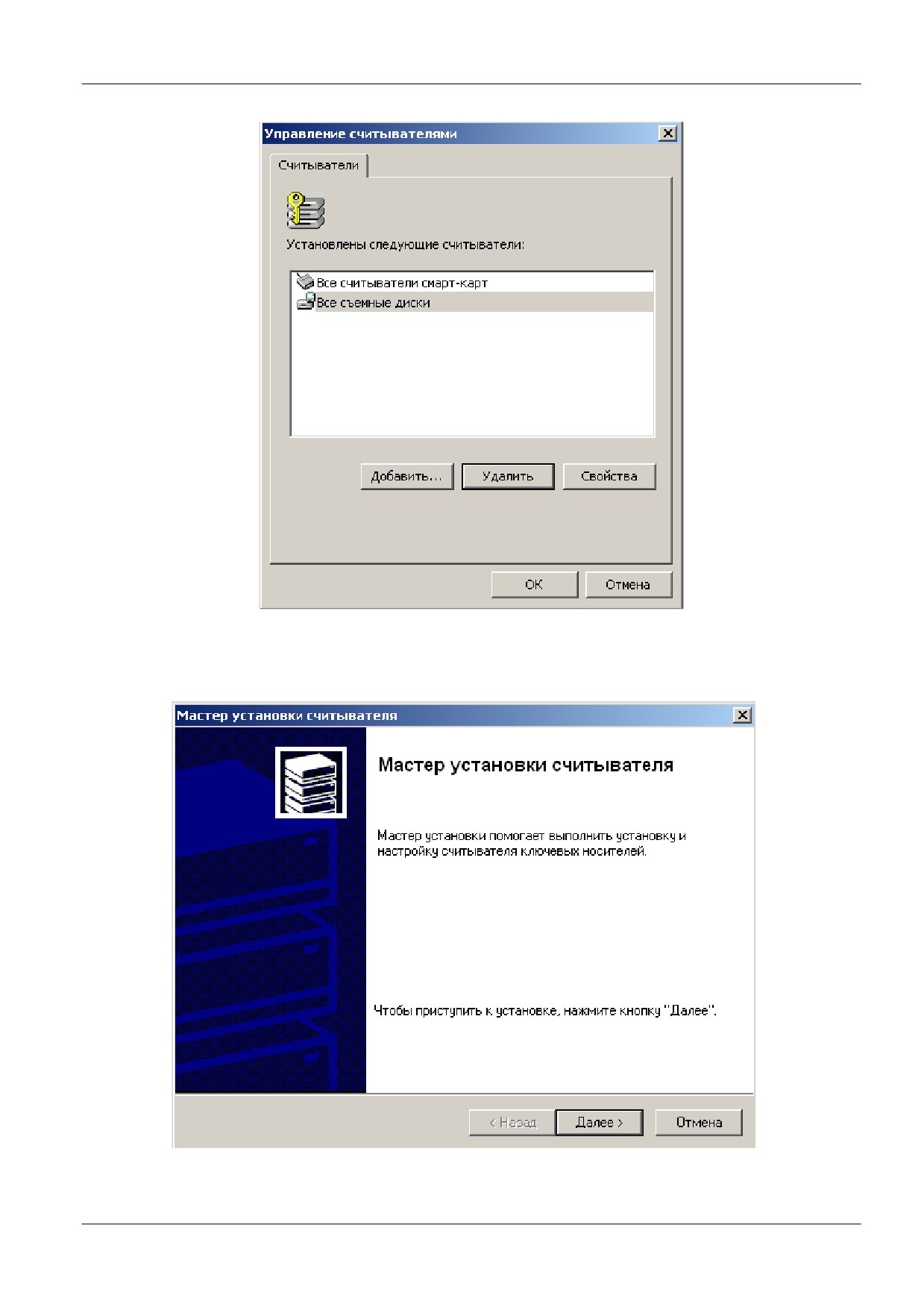

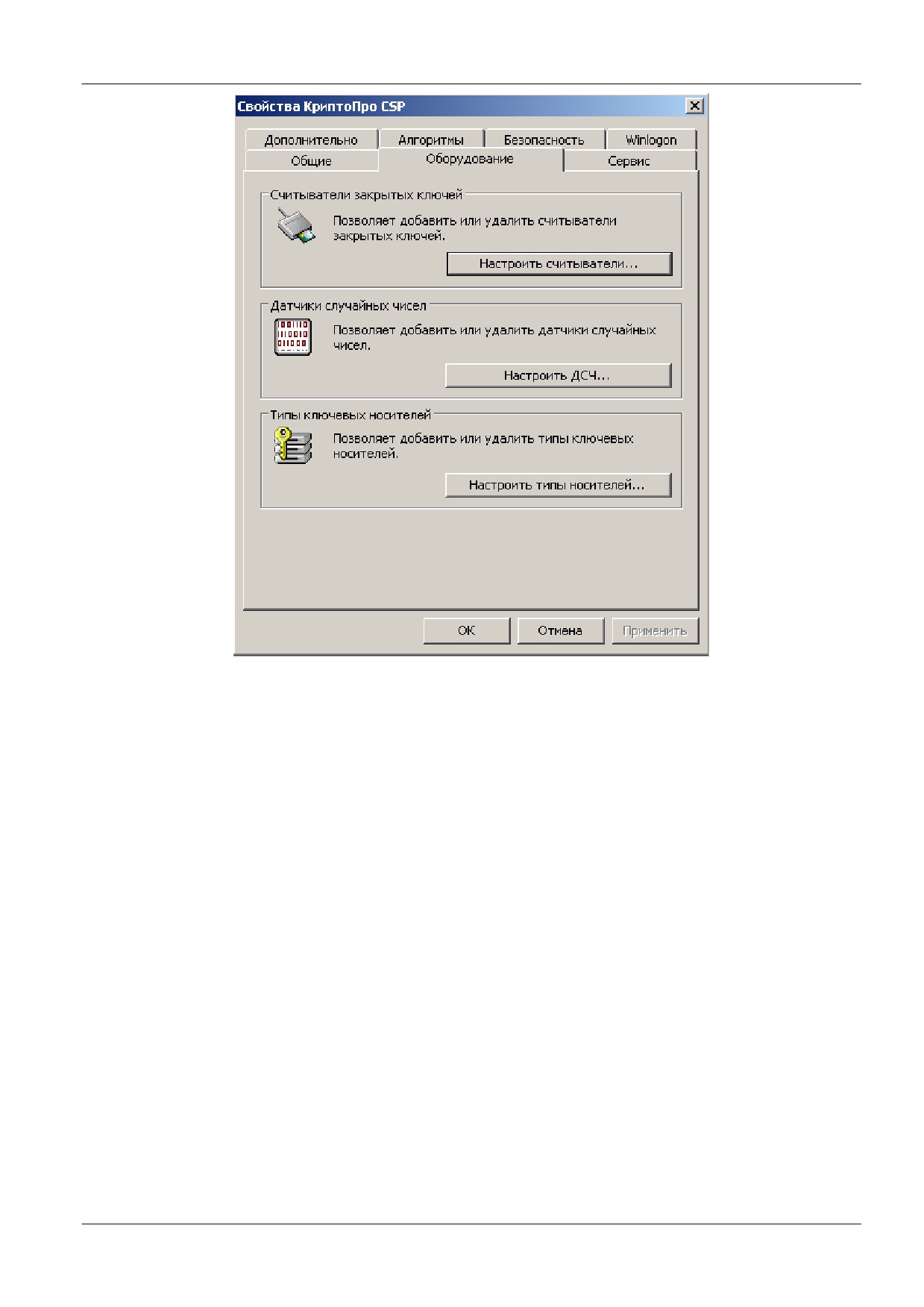

Шаг 3: войдите во вкладку Оборудование и нажмите кнопку Настроить считыватели...

(Рисунок 2):

Установка и настройка Удостоверяющего Центра.

Создание СА сертификата

Перед созданием ключевой пары и создания запроса на локальный сертификат опишем, как

создать Удостоверяющий Центр (Центр Сертификации - CA) средствами MS, который будет

выдавать локальный сертификат для S-Terra Gate. Если Вам известен Сертификационный

Центр, который по Вашему запросу будет издавать сертификат, то перейдите к следующему

разделу - созданию ключевой пары, в противном случае - создайте свой Удостоверяющий

Центр.

На отдельном компьютере установите ОС Windows Server 2008 R2 и СКЗИ «КриптоПро CSP

3.6R2».

Запустите «КриптоПро CSP» и инсталлируйте ключевой носитель, например Реестр, для

хранения контейнера с секретным ключом СА сертификата.

Для инсталляции Удостоверяющего Центра Microsoft Certification Authority запустите Server

Manager (Start-Administrative Tools-Server Manager) и войдите в раздел Roles.

Выберите Add Roles и инсталлируйте Web Server (IIS).

Затем, выполните инсталляцию Active Directory Certificate Services (Рисунок 16),

которую опишем подробнее.

Рисунок 16

Шаг 1: установите флажки Certification Authority и Certification Authority Web

Enrollment и нажмите Next.

Шаг 18: в окне Certificate Authority выберите предложение меню Action, в

выпадающем меню предложение All Tasks, а в следующем выпадающем меню -

предложение Stop Service. После остановки сервиса выберите предложение Start

Service.

Рисунок 34

На этом создание Удостоверяющего Центра и его СА сертификата закончено.

Примечание:

Если была установлена версия 3.6R2 СКЗИ «КриптоПро CSP», то для возможности

дальнейшего выбора криптопровайдера «КриптоПро CSP» в окне создания запроса на

сертификат, выполните следующее:

в файле System32\certsrv\certsgcl.inc измените значение константы Const

nMaxProvType с 25 на 99. В стандартном скрипте перечислено только 25 типов

криптопровайдера.

Создание локального сертификата с

использованием СКЗИ «КриптоПро CSPª

Создание ключевой пары и формирование запроса

на локальный сертификат

Опишем создание ключевой пары и формирование запроса на создание локального

сертификата, с использованием ГОСТ-алгоритмов, средствами Microsoft Windows.Контейнер

с секретным ключом локального сертификата будет размещен в Реестре.

Шаг 1: установите программный Продукт СКЗИ «КриптоПро CSP 3.6R2». Установка этого

Продукта описана в разделе «Установка СКЗИ “КриптоПро CSP3.6R2».

Шаг 2: инсталлируйте ключевой носитель, на котором будет размещен контейнер с

секретным ключом локального сертификата, например, Реестр, используя СКЗИ «КриптоПро

CSP 3.6R2». Эта инсталляция описана в разделе «Инсталляция ключевого считывателя

Реестр».

Шаг 3: запустите Microsoft Internet Explorer. В поле Address укажите IP-адрес

сервера Удостоверяющего Центра и запустите утилиту certsrv (Certificate Service),

например, http://10.0.6.214/certsrv/.

Создание Удостоверяющего Центра MS CA описано в разделе «Установка и настройка

Удостоверяющего Центра. Создание СА сертификата». В качестве криптопровайдера на

сервере устанавливается продукт СКЗИ "КриптоПро CSP 3.6R2".

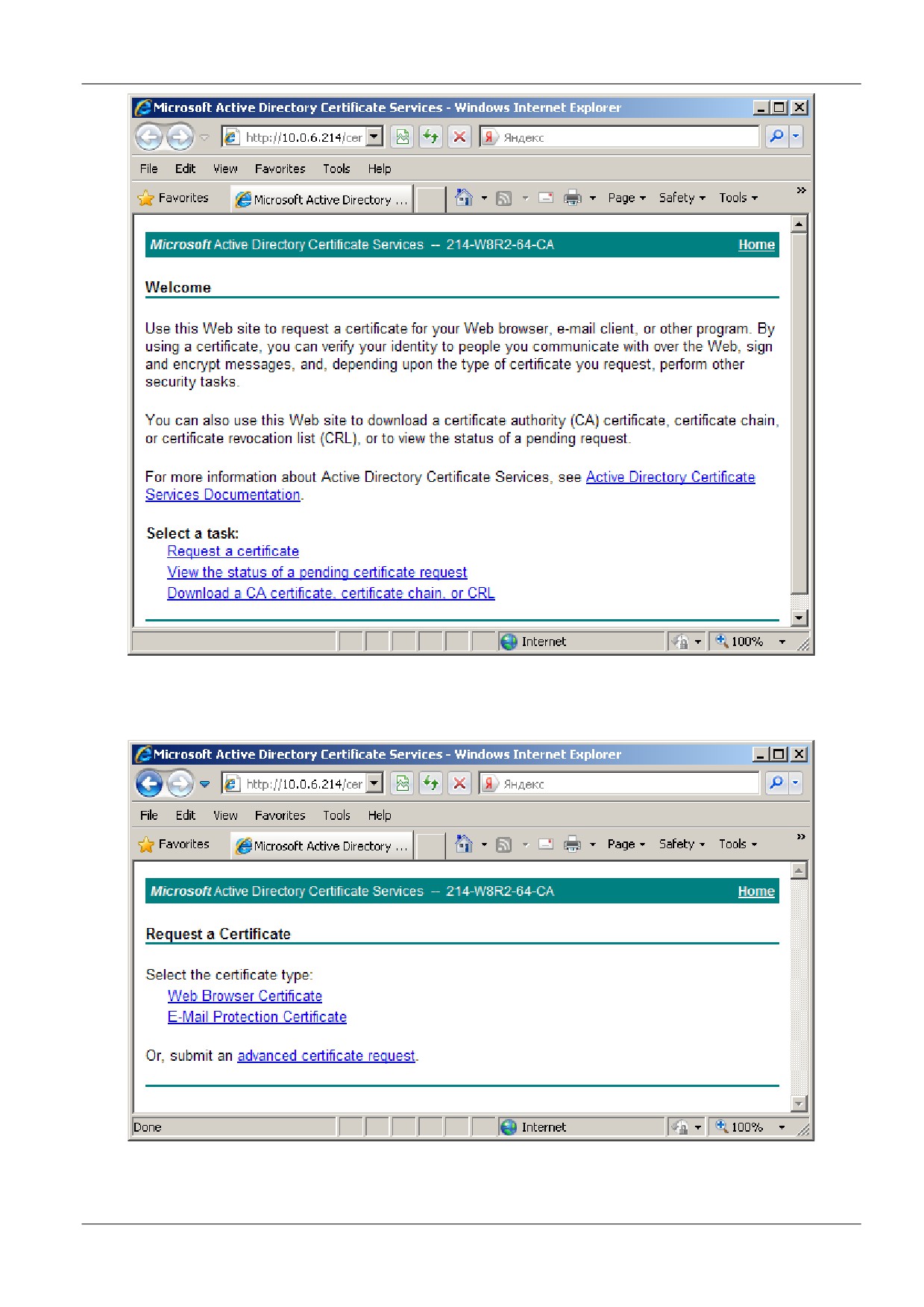

Шаг 4: в появившемся окне высвечивается имя Удостоверяющего Центра - в нашем случае

214-W8R2-64 CA. Для формирования запроса на создание локального сертификата выберите

предложение Request a certificate (Рисунок 41):

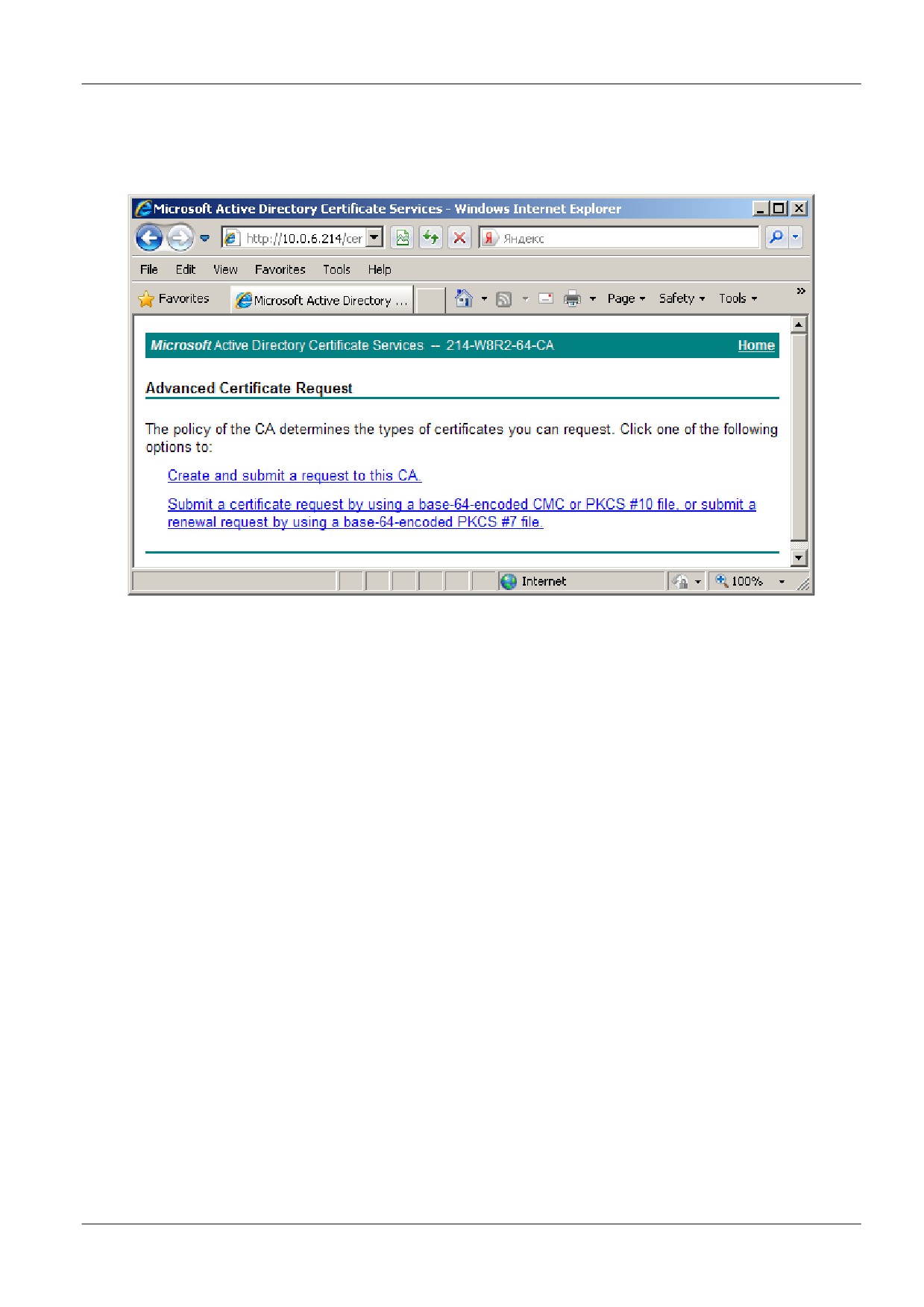

Шаг 6: для получения формы для формирования запроса на сертификат выберите

предложение “Create and submit a request to this CA”t:

Рисунок 43

Шаг 7: заполните форму расширенного запроса, показанную ниже (Рисунок 44). Дадим

некоторые пояснения для ее заполнения:

 в разделе Identifying Information (Информация о Владельце Сертификата) внесите

данные о владельце сертификата. Во всех полях этого раздела разрешается

использовать не только латинские, но и русские буквы, кроме поля Country/Region, оно

всегда содержит значение RU.

Примечание: если при создании запроса на сертификат при заполнении полей

сертификата используются русские буквы, необходимо, чтобы они были введены в

формате UTF-8

 в разделе Type of Certificate Needed (Тип требуемого сертификата) из выпадающего

списка выберите предложение Client Authentication Certificate

 в разделе Key Options (Опции создания ключей) выбираются опции для создания

ключевой пары и размещения секретного ключа. Рекомендуется сделать следующий

выбор:

 Поставьте переключатель в положение Create new key set (Создать установки

для нового секретного ключа)

 CSP (Тип Криптопровайдера) - из выпадающего списка выберите Crypto-Pro GOST R

34.10-2001 Cryptographic Service Provider

 Key Usage (Использование ключей) - для выбора типа ключа поставьте

переключатель в одно из трех положений: Signature (для подписи), Exchange (для

обмена), Both (для подписи и обмена)

 Key Size (Размер ключа) - размер ключа. При выборе алгоритма GOST R 34.10-

2001 длина ключа всегда 512

 поставьте переключатель в положение User specified key container name,

чтобы задать имя контейнера с секретным ключом

 в поле Container name (Имя контейнера) введите имя контейнера, в котором

будет размещен секретный ключ без указания ключевого носителя, выбрать

ключевой носитель будет предложено далее. В имени контейнера разрешается

использовать латинские буквы и цифры

 Mark keys as exportable - поставьте флажок, чтобы можно было скопировать

контейнер с секретным ключом с одного ключевого носителя на другой, а также во

время создания инсталляционного файла провести проверку соответствия

локального сертификата и секретного ключа

 в разделе Additional Options (Дополнительные опции):

 Hash Algorithm - выбрать GOST R34.11-94

 далее установок никаких делать не нужно.

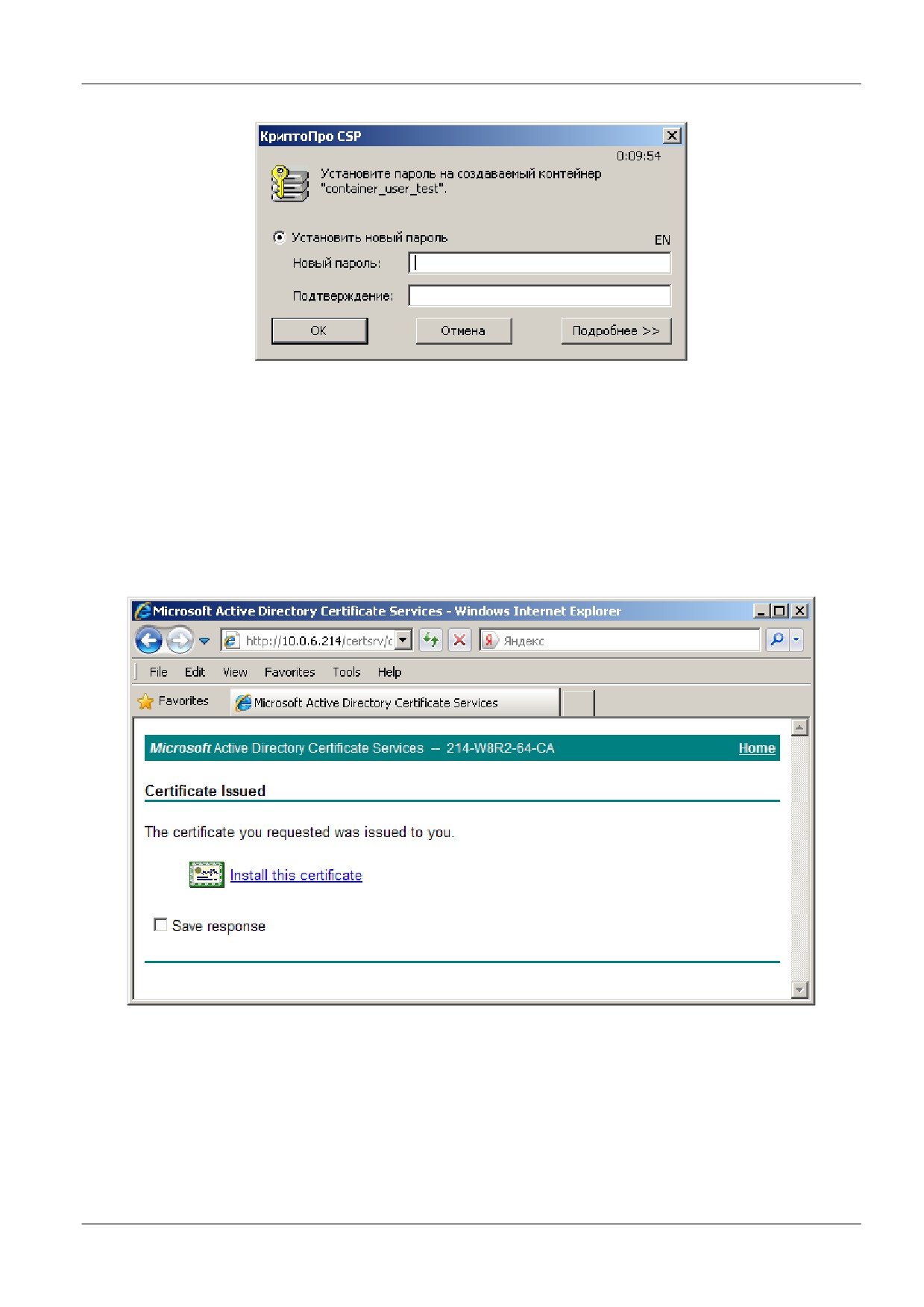

По этому образцу заполните форму запроса и нажмите кнопку Submit (послать запрос):

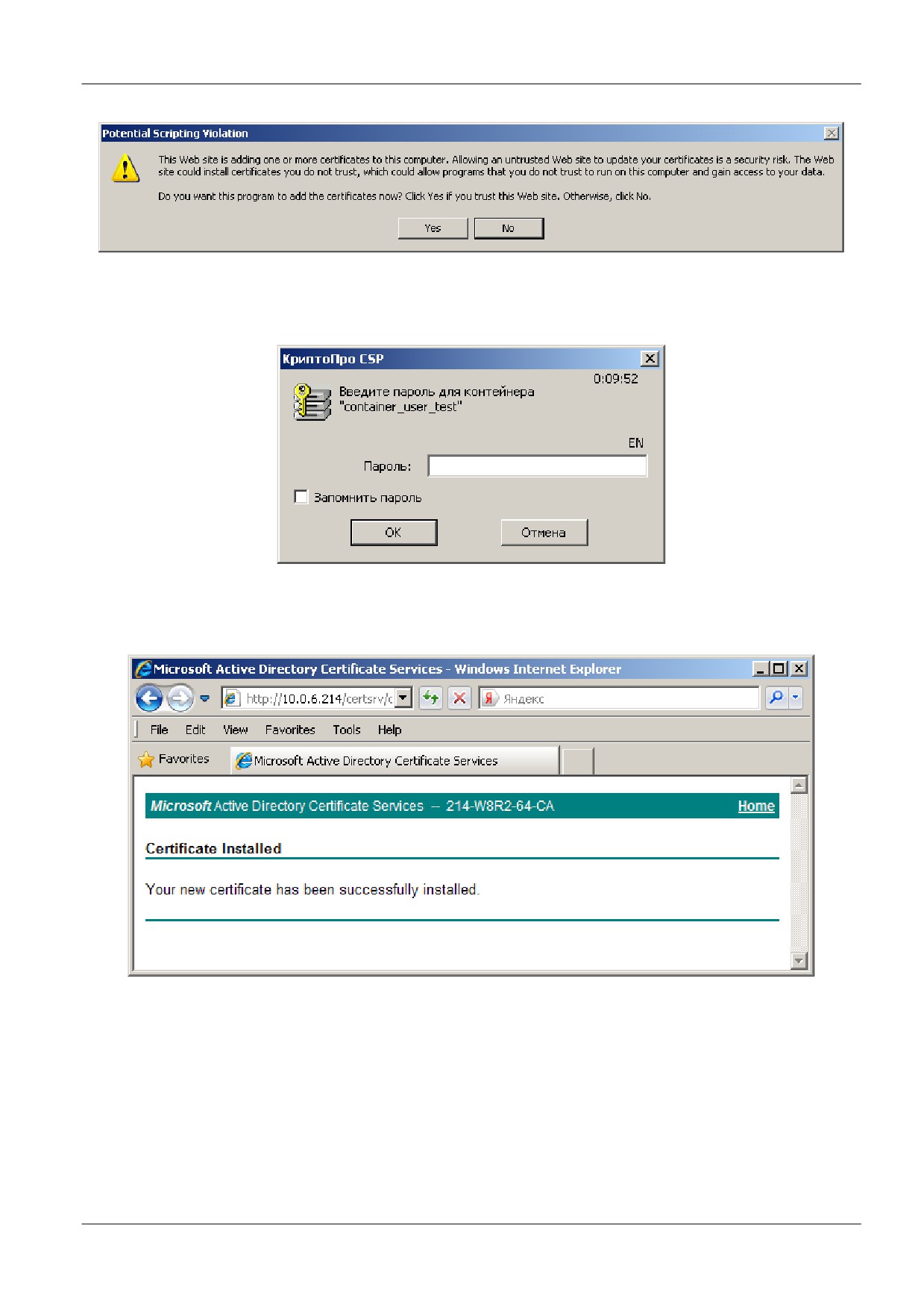

Шаг 13: появляется предупреждение (Рисунок 50), нажмите кнопку Yes, чтобы продолжить:

Рисунок 50

Шаг 14: еще раз введите пароль на контейнер с секретным ключом и нажмите ОК.

Рисунок 51

После размещения локального сертификата в контейнер выдается сообщение:

Рисунок 52

Локальный сертификат можно получить из Удостоверяющего Центра и другим способом, но

приведенный выше наиболее удобен.

В контексте безопасности компьютера, пользователь не может запрашивать сертификат

компьютера через интернет с использованием обозревателя Internet Explorer. Поэтому, чтобы

получить контейнер с сертификатом для компьютера, необходимо скопировать контейнер с

локальным сертификатом, который был получен из Удостоверяющего центра в контейнер

компьютера. Эти действия выполняются при помощи продукта «КриптоПро CSP» и описаны в

следующем разделе.

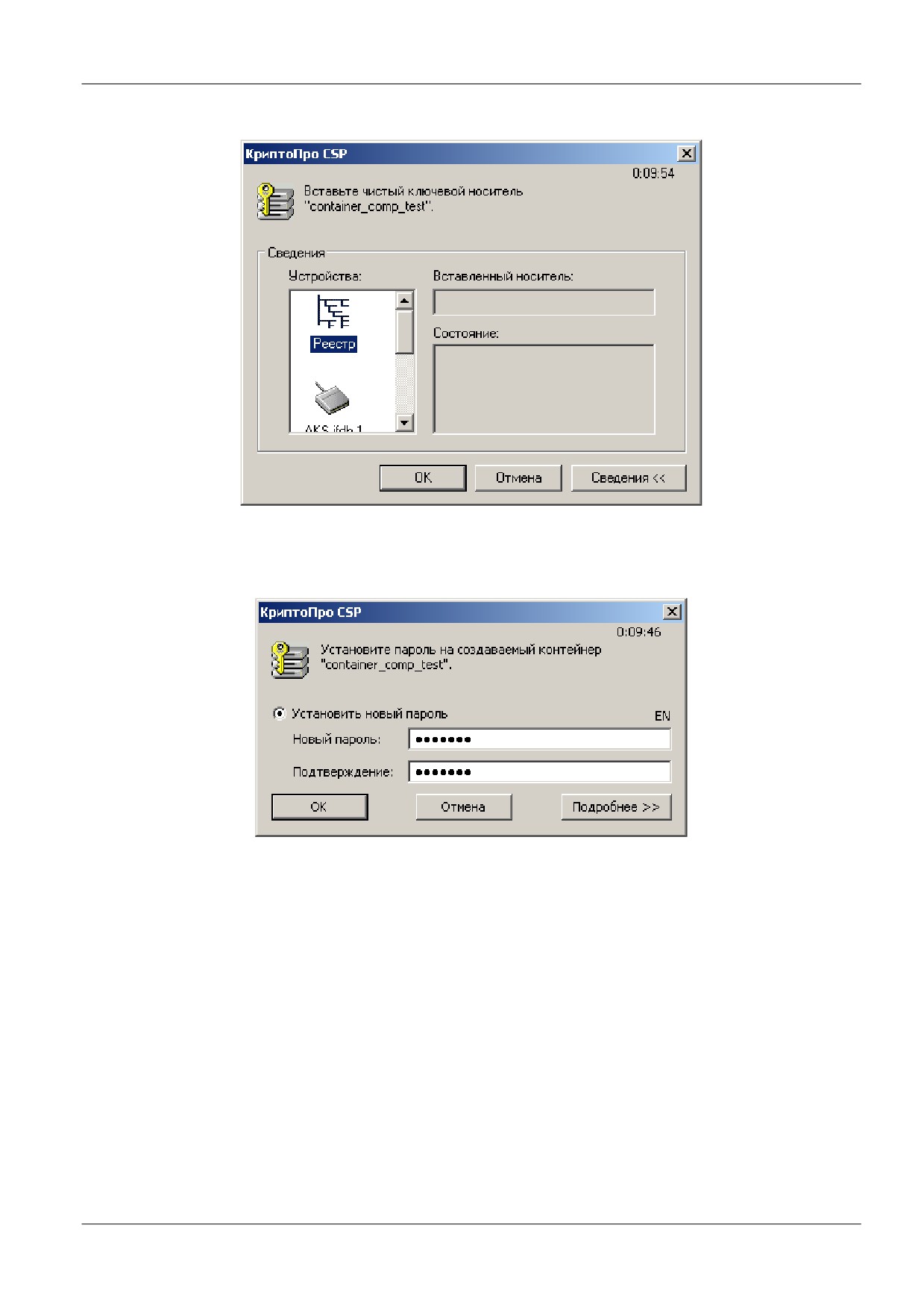

Шаг 7: выберите ключевой носитель, например Реестр, для размещения контейнера с

секретным ключом и нажмите ОК.

Рисунок 58

Шаг 8: установите пароль на создаваемый контейнер и нажмите ОК.

Рисунок 59

Для регистрации локального сертификата на S-Terra Gate необходимо экспортировать

локальный сертификат из контейнера в файл, поэтому перейдите к следующему разделу.

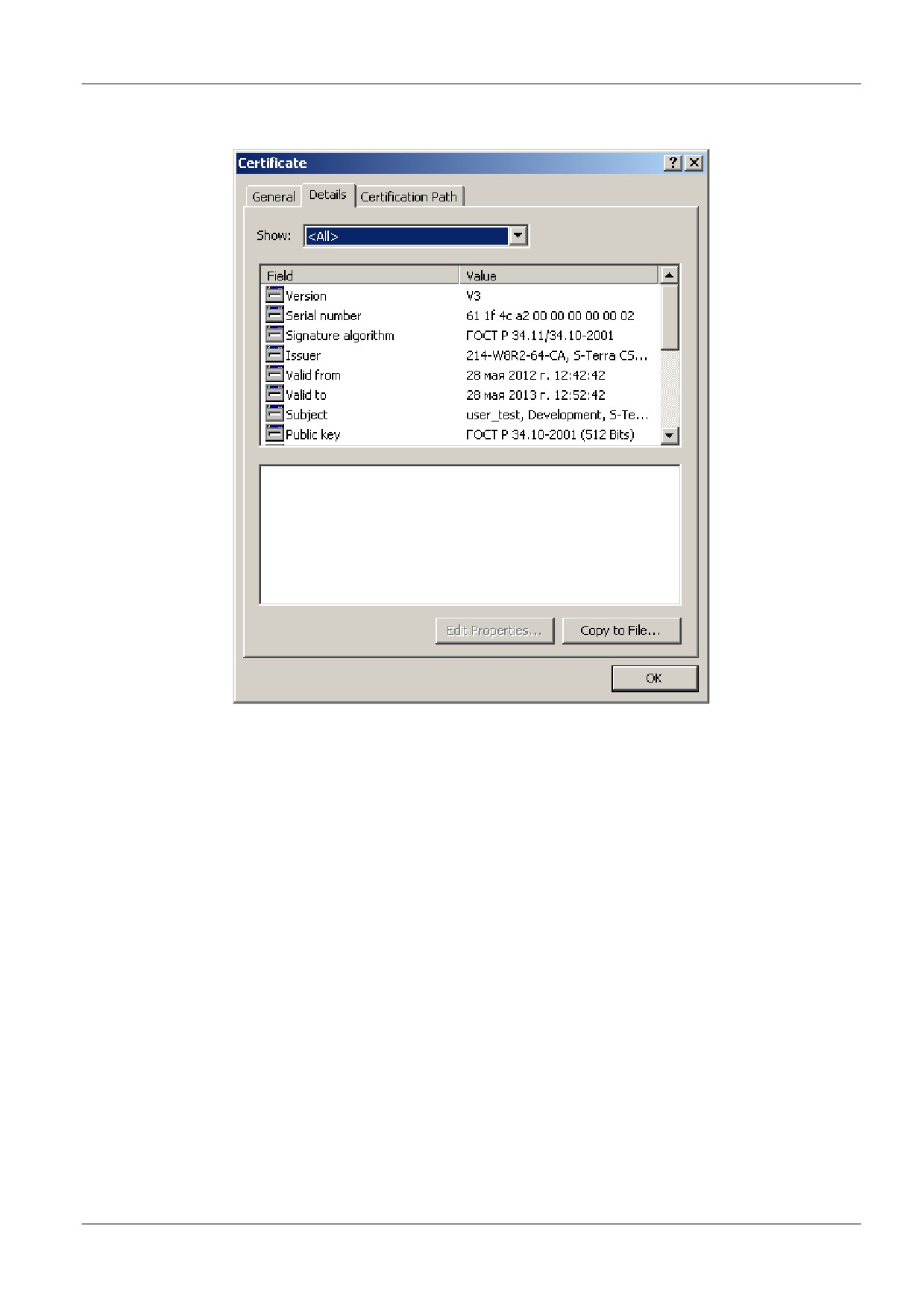

Экспортирование локального сертификата в файл

Для экспортирования локального сертификата из контейнера в файл выполните следующие

действия:

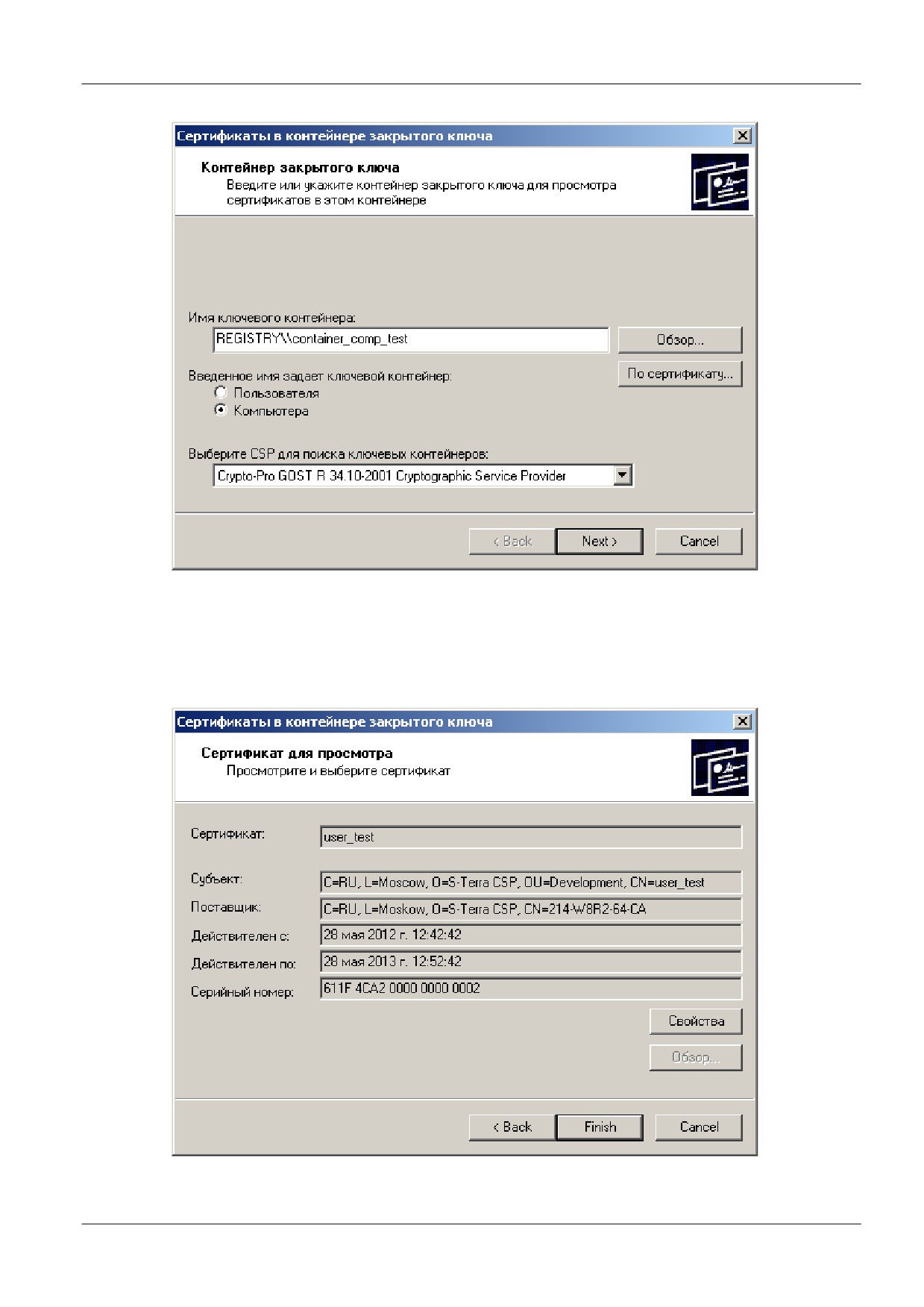

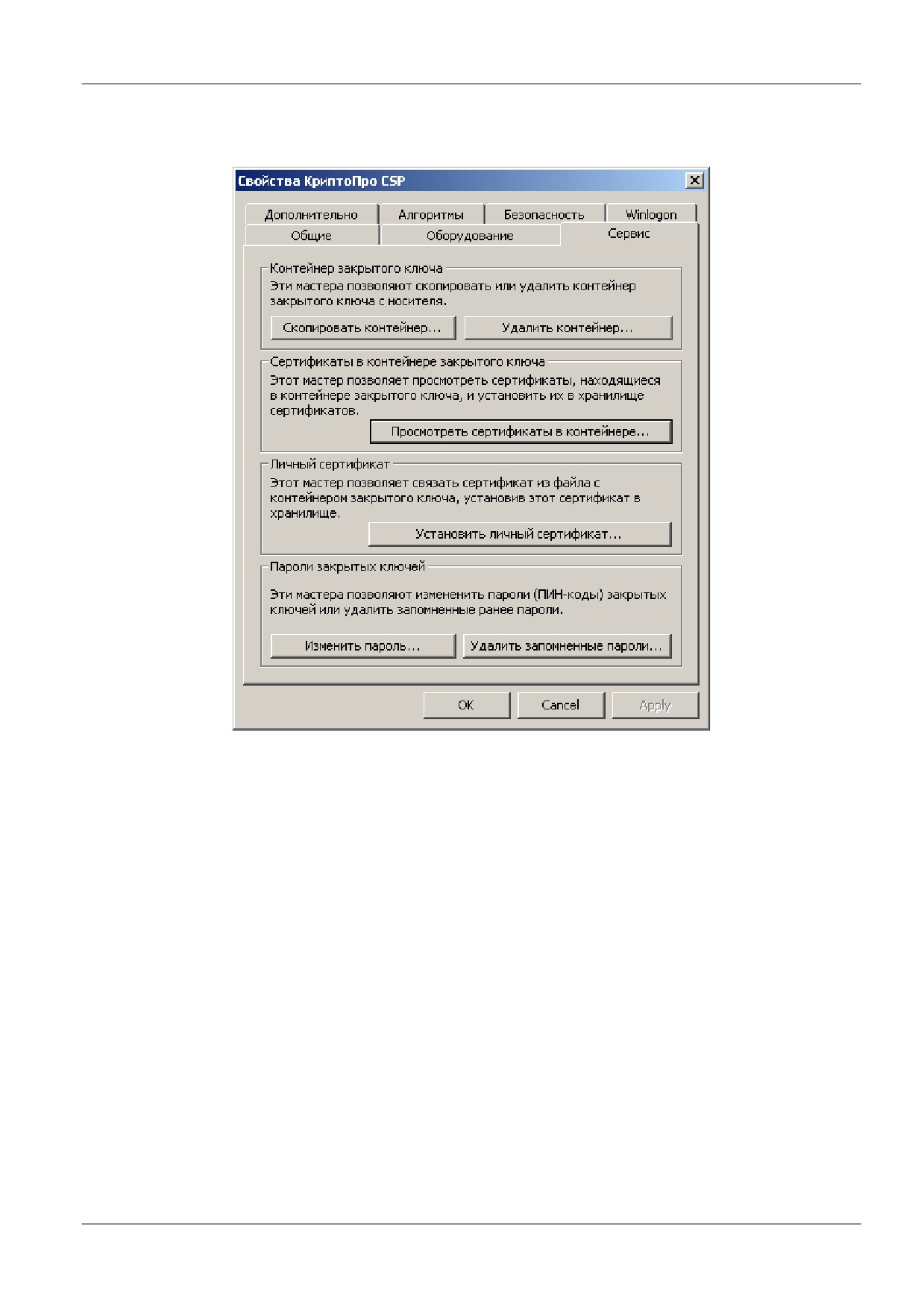

Шаг 1: запустите продукт «КриптоПро CSP 3.6R2» - Пуск - Настройка - Панель

управления - КриптоПро CSP.

Шаг 12: экспортирование локального сертификата в файл закончено, нажмите Finish.

Рисунок 70

На этом создание локального сертификата для S-Terra Gate и СА сертификата закончено,

они оба экспортированы в файл.

Доставьте оба сертификата на S-Terra Gate любым доступным способом и зарегистрируйте

их. Контейнер с секретным ключом локального сертификата можно скопировать на внешний

носитель и доставить на S-Terra Gate.

Создание ключевой пары и запроса на локальный

сертификат c помощью утилиты cryptcp

В состав поставляемого продукта S-Terra Gate входит пакет «КриптоПро CSP» с утилитой

cryptcp, созданный компанией «Крипто-Про».

Утилита cryptcp размещена в каталоге:

/opt/cprocsp/bin/ia32 или /opt/cprocsp/bin/amd64.

Для создания ключевой пары и формирования запроса на локальный сертификат выполните

следующие команды:

cryptcp -creatrqst -dn 'C=RU,O=S-Terra,OU=QA,CN=g100' -provtype 75 -

both -km -cont '\\.\HDIMAGE\g100' /tmp/g100.req

где

поля сертификата

provtype 75 тип криптопровайдера, по умолчанию 75 - Crypto-Pro GOST

R34.10-2001 CSP (71 - Crypto-Pro GOST R34.10-94 CSP)

both

создается два типа ключей - для подписи и шифрования

используется контейнер компьютера

cont

имя ключевого контейнера

HDIMAGE

имя считывателя (жесткий диск)

g100

имя контейнера

/tmp/g100.req имя файла с запросом на сертификат в формате PKCS#10.

Созданный таким образом контейнер с секретным ключом никуда экспортировать не нужно -

он находится на S-Terra Gate, а запрос на локальный сертификат нужно отослать в

Удостоверяющий Центр, имеющий СА сертификат, созданный с использованием

криптопровайдера «КриптоПро CSP». Процедура отсылки запроса через Web-интерфейс

Удостоверяющего Центра описана в разделе «Создание локального сертификата».

Создание локального сертификата

Для создания локального сертификата нужно отослать запрос на сертификат в

Удостоверяющий Центр, имеющий СА сертификат, созданный с использованием

криптопровайдера КриптоПро CSP. В разделе «Установка и настройка Удостоверяющего

Центра. Создание СА сертификата» описана установка и настройка такого УЦ Microsoft

Certification Authority.

Шаг 1: для отсылки запроса запустите Microsoft Internet Explorer и в поле для ввода URL c

префиксом http:// укажите IP-адрес Удостоверяющего Центра и утилиту certsrv,

например, http://10.0.34.33/certsrv.

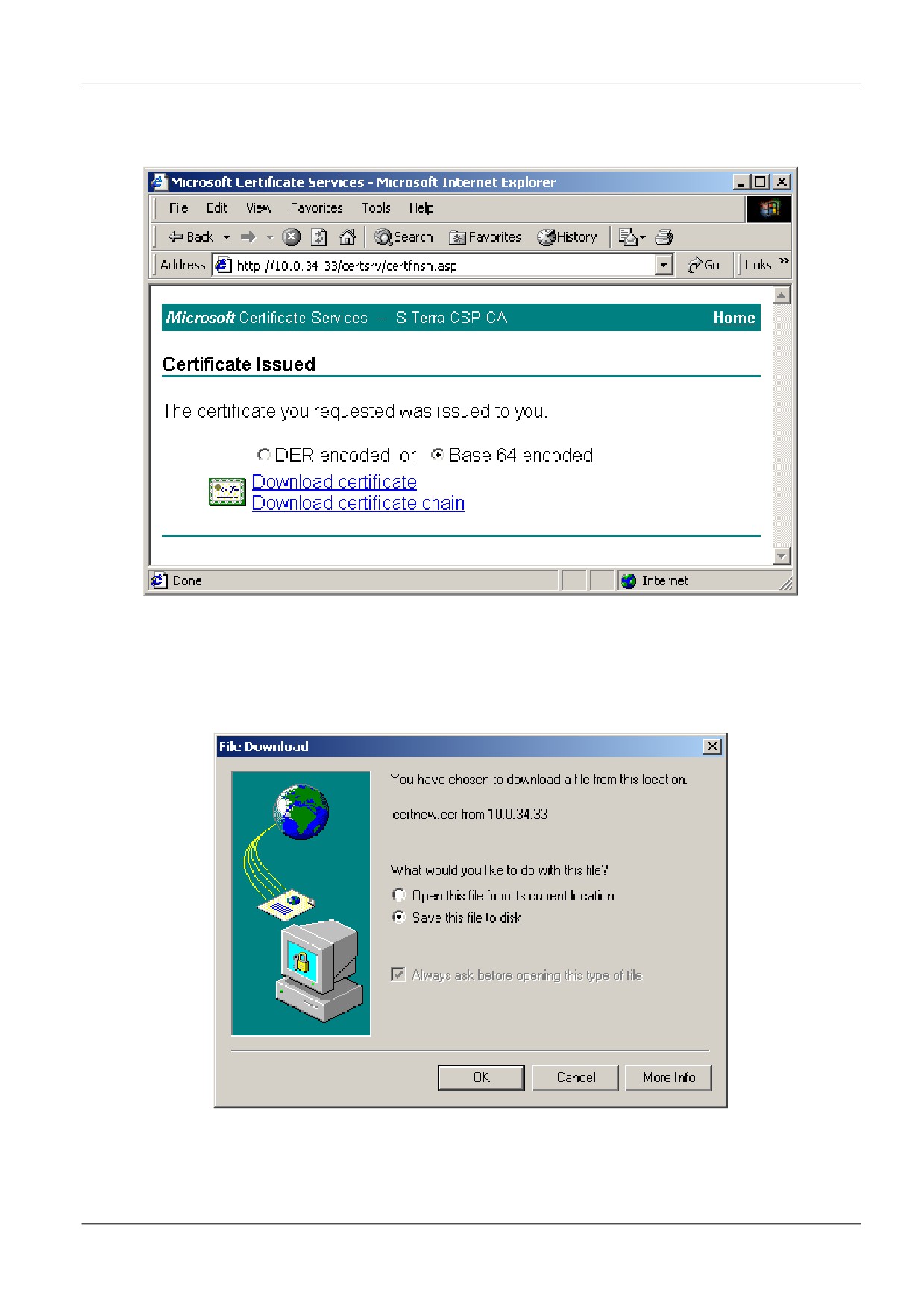

Шаг 2: в появившемся окне Удостоверяющего Центра выберите задачу -Request a

certificate (Рисунок 71)

Создание локального сертификата на С-Терра

Шлюз, со встроенной криптобиблиотекой

компании «С-Терра СиЭсПиª

Рассмотрим создание локальный сертификата, в случае использования встроенной

библиотеки компании «С-Терра СиЭсПи».

В качестве Удостоверяющего Центра воспользуемся тем, который описан в разделе

«Установка и настройка Удостоверяющего Центра. Создание СА сертификата», и создан с

использованием СКЗИ «КриптоПро CSP» и Microsoft Certification Authority.

Шаг 1: создайте контейнер с ключевой парой при помощи утилиты cont_mgr. Утилиты

подробно описаны в документе «Специализированные команды» (Util_reference.pdf).

cont_mgr create -cont user1 -PIN 1234

где

-cont user1 имя контейнера. Контейнер будет доступен для всех

пользователей.

Местонахождение контейнера: /var/s-terra/containers

-PIN

пароль (PIN) для доступа к контейнеру.

Шаг 2: создайте запрос на сертификат в формате PEM и сохраните запрос в файле:

cont_mgr request -cont user1 -PIN 1234 -o filereq -n

"C=ru,CN=user1,O=S-Terra" -pem

где

-cont user1 имя контейнера

-PIN

пароль (PIN) для доступа к контейнеру

-o filereq

выходной файл для PKCS#10-запроса

-n

Distinguished Name

-pem

выходной формат PEM.

Шаг 3: запрос на локальный сертификат нужно отослать в Удостоверяющий Центр.

Процедура отсылки запроса через Web-интерфейс Удостоверяющего Центра аналогична

описанной в разделе «Создание локального сертификата». Полученный сертификат

сохраните в файле.

Шаг 4: файл с сертификатом доставьте на С-Терра Шлюз и зарегистрируйте локальный

сертификат в базе продукта, используя утилиту cert_mgr, например.

cert_mgr import -kc file://user1 -kcp 1234 -f /cert/qw1.cer

где

-kc file://user1

имя контейнера с секретным ключом

–kcp 1234

пароль к контейнеру

–f /cert/qw1.cer

путь к файлу с сертификатом.

104

Расширения сертификата (Certificate Extensions)

Имеются некоторые ограничения при работе с расширениями сертификата (Extensions),

которые помечены как критичные. В таблице приведен список расширений сертификата,

которые будут распознаваться и обрабатываться Продуктом, если у них установлен признак

критичности TRUE. Если в сертификате будут присутствовать другие расширения, не

указанные в таблице и заданные как критичные, то такой сертификат не может быть

использован. Если же расширение отсутствует в таблице, но является некритичным, то оно

игнорируется, и сертификат используется.

Name

OID value

Subject Key Identifier

2.5.29.14

Key Usage

2.5.29.15

Subject Alternative Name

2.5.29.17

Issuer Alternative Name

2.5.29.18

Basic Constraints

2.5.29.19

Name Constraints

2.5.29.30

CRL Distribution Points

2.5.29.31

Authority Key Identifier

2.5.29.35

Описания значений и полный список Certificate Extensions можно посмотреть в документе

RFC 5280 (http://tools.ietf.org/html/rfc5280#section-4.2 ).

Можно изменить реакцию Продукта на отдельные расширения сертификата, помеченные как

критичные и отсутствующие в вышеприведенной таблице. Администратор может настроить

список расширений сертификата, который будут игнорироваться Продуктом, как если бы эти

расширения являлись некритичными. Эти расширения надо описать в файле x509opts.ini,

который расположен в каталоге /opt/VPNagent/etc. Расширения описываются в секции

IgnoringUnsupportedCriticalExtentions.

Игнорируемое Critical Extention задается в формате <KEY>=<OID>, где:

<KEY> - имя расширения, состоящее из букв и цифр и не содержащее разделителей,

должно быть уникальным в передах секции;

<OID> - OID игнорируемого расширения, состоящий из десятичных чисел, разделенных

точками. Распознавание расширения происходит по OID.

Пример файла x509opts.ini:

[IgnoringUnsupportedCriticalExtentions]

! Key name is any Alpha-Numerical well-known name of OID

! Key names of different OIDs cannot match

subjectDirectoryAttributes=2.5.29.9

105
