Инструкция по подготовке к работе модуля

NME-RVPN (МСМ)

Модуль NME-RVPN (Network Module Enhanced Russian VPN) в исполнении МСМ (Модуль

Сетевой Модернизированный) производится в соответствии с технологическим процессом,

согласованным с Центром ФСБ России «Порядком организации производства изделия «Модуль

Сетевой Модернизированный (МСМ)» в рамках подконтрольного технологического процесса на

территории Российской Федерации».

Далее в документации этот модуль будем называть «Модуль NME-RVPN (МСМ)», «модуль

МСМ», «МСМ» или «модуль».

Модуль работает на маршрутизаторах Cisco ISR второго поколения (серии 2900, 3900) и

первого (серии 2800, 3800).

Аппаратно модуль представляет собой вычислительную платформу на базе процессора Intel

Celeron M, 1 ГГц, 512 Мб RAM и 1Гб постоянной памяти, размещенной на компакт-флеш карте.

Модуль работает независимо от ОС маршрутизатора, все обмены между ними производятся

только по сети. Маршрутизаторы второго поколения работают под управлением OC Cisco IOS,

начиная с версии 15.х.х, а первого - под управлением OC Cisco IOS версии 12.4(11)T и выше.

На модуль устанавливается ПО «Программный комплекс С-Терра Шлюз. Версия 4.1»,

функционирующее под управлением ОС Debian GNU/Linux 6.

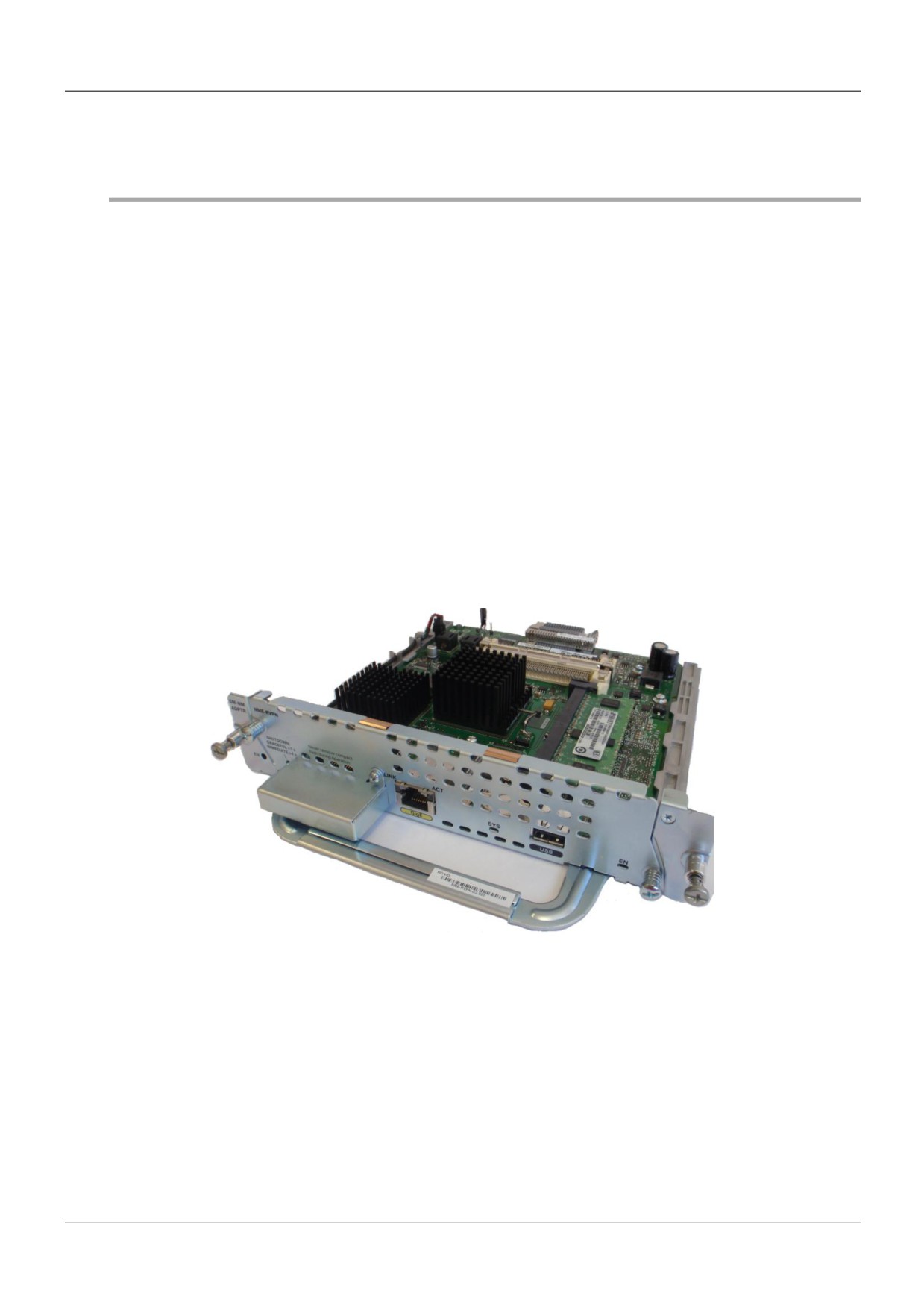

Рисунок 1

В этом документе описано как подготовить модуль МСМ к работе - установить модуль в

маршрутизатор, инициализировать на нем программный комплекс С-Терра Шлюз и создать

локальную политику безопасности. Здесь даны только минимальные сведения, более

детальную информацию по настройке модуля и его работе можно найти в документе:

«Программный комплекс С-Терра Шлюз. Версия 4.1. Руководство по установке и настройке

NME-RVPN модуля (МСМ)» [1].

Комплект поставки

В комплект поставки «Программного комплекса С-Терра Шлюз. Версия 4.1» входят:

модуль NME-RVPN (МСМ), установленный в сетевой модульный адаптер, с вставленной в

него компакт-флеш картой (CF), на которой:

инсталлирована OC Debian GNU/Linux 6

подготовлены к инициализации «Программный комплекс С-Терра Шлюз. Версия 4.1» и

СКЗИ «КриптоПро CSP 3.6R4/3.9»

или подготовлен к инициализации «Программный комплекс С-Терра Шлюз. Версия

4.1» со встроенной криптобиблиотекой, разработанной компанией С-Терра СиЭсПи

документы в электронном виде:

Копия сертификата соответствия ФСБ России.

Копия сертификата соответствия ФСТЭК России

Лицензионное соглашение о праве пользования «Программным комплексом С-Терра

Шлюз. Версия 4.1» производства ООО «С-Терра СиЭсПи»

документы в печатном виде:

Голографический специальный защитный знак ФСТЭК России.

Лицензия на использование программного продукта «КриптоПро CSP Driver

версии3.6R4/3.9» (если используется СКЗИ «КриптоПро CSP»).

Лицензия на использование «Программного комплекса С-Терра Шлюз. Версия 4.1».

На сайте компании по адресу http://www.s-terra.com/support/documents/ver41/ можно взять

следующие материалы:

Руководство администратора, Правила пользования, Формуляр.

в разделе «МСМ - комплект материалов для восстановления» - образ компакт-диска

NME-RVPN (МСМ) Recovery CD (вспомогательное ПО для восстановления образа

компакт-флеш карты, образ компакт-флеш карты (CF), скрипты.

Установка модуля в маршрутизатор

Перед установкой модуля МСМ в маршрутизатор ознакомьтесь с «Мерами безопасности и

правилами эксплуатации», а также методом защиты от статического электричества,

описанными в документе [1].

Модуль МСМ не поддерживает режим горячей замены,

поэтому важно заранее выключить тумблер питания

маршрутизатора и вытащить вилку шнура питания из розетки

переменного тока.

Модуль МСМ может быть установлен в single-wide NME слот на маршрутизаторах Cisco 2911,

2921, 2951, 3925, 3945, 2811, 2821, 2851, 3825, 3845. Более подробную информацию о

количестве и расположении NME слотов смотрите в документе [1].

Для установки модуля выполните все действия, описанные в главе 4 «Установка модуля в

маршрутизатор» документа [1], а именно:

Шаг 1:

трансформируйте слот большего размера в слот single-wide, если необходимо, и

установите в него модуль NME-RVPN (МСМ)

Шаг 2:

соедините кабелем внешний сетевой интерфейс модуля Gigabit Ethernet с

корпоративной сетью

Шаг 3:

включите электропитание маршрутизатора

Шаг 4:

проверьте, что на маршрутизаторе установлена правильная версия операционной

системы Cisco IOS.

Если IOS распознал модуль, то светодиод EN на передней панели модуля загорится, а в

конфигурации маршрутизатора появится новый интерфейс:

interface Special-Services-Engine1/0

shutdown

no keepalive

Перед настройкой модуля сделаем этот интерфейс активным и назначим ему адрес:

Router(config)# interface Special-Services-Engine 1/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shutdown

Если выполнить команду:

Router# service-module Special-Services-Engine 1/0 session

Trying 192.168.1.1, 2066 ... Open

Press ENTER to continue with initial setup...

то пользователь получает доступ к физической консоли модуля, работающей на скорости 9600

baud. На этом этапе можно начинать инсталляцию.

Для выхода из сессии нажмите ”Ctrl-Shift-6” затем

клавишу ”x”. В появившемся промте IOS наберите команду

”disconnect” и нажмите Enter.

Инициализация программного комплекса S-Terra

Gate при первом старте

Установленная в модуль компакт-флеш карта содержит:

OC Debian GNU/Linux 6

подготовленый к инициализации «Программный комплекс С-Терра Шлюз. Версия 4.1» и

СКЗИ «КриптоПро CSP 3.6R4/3.9»

или подготовленный к инициализации «Программный комплекс С-Терра Шлюз. Версия

4.1» со встроенной криптобиблиотекой, разработанной компанией С-Терра СиЭсПи.

Для работы установленных продуктов необходимо провести процедуру начальной

инициализации при первом старте модуля. Подробно процесс инициализации С-Терра Шлюз на

модуле описан в документе [1]. Но если кратко, то процесс инициализации происходит

следующим образом.

Инициализация запускается администратором при помощи скрипта при первом старте модуля.

В диалоговом режиме предлагается:

ввести лицензионную информацию для КриптоПро CSP (если используется СКЗИ

«КриптоПро CSP»)

инициализировать начальное значение ДСЧ для исполнений класса защиты KC1. Для

исполнений класса защиты КС2 и KC3 инициализация начального значения ДСЧ

выполняется без участия пользователя.

ввести лицензионную информацию для С-Терра Шлюз.

После этого, запускаются необходимые процессы. При этом о нормальном функционировании

модуля говорит медленно мигающий (с периодом 4 сек) светодиод ”SYS”. А светодиод ”CF”

зажигается, когда происходит чтение или запись на компакт-флеш карту.

На этом инициализация заканчивается. В процессе инициализации создается пользователь с

именем ”cscons” и паролем ”csp”, которым можно войти в Cisco-like интерфейс командной

строки (CLI), а в ОС - пользователем ”root” (изначально без пароля).

Доступ в систему возможен также удаленно - по протоколу SSH.

После инициализации Продукта, советуем изменить пароль

пользователей ”root” и ”cscons”. Эта процедура описана в

документе «Программный комплекс С-Терра Шлюз. Версия

4.1. Настройка шлюза».

Перед выключением маршрутизатора, желательно остановить

работу OС с помощью команды ”poweroff”, которую можно

ввести в Linux shell, или из CLI - ”run /sbin/poweroff”.

Такого же результата можно достигнуть, нажав кнопку

”Shutdown” на передней панели модуля (и подождав около 10

секунд). Перезапустить модуль можно повторным нажатием

этой же кнопки.

Подключение к локальной сети

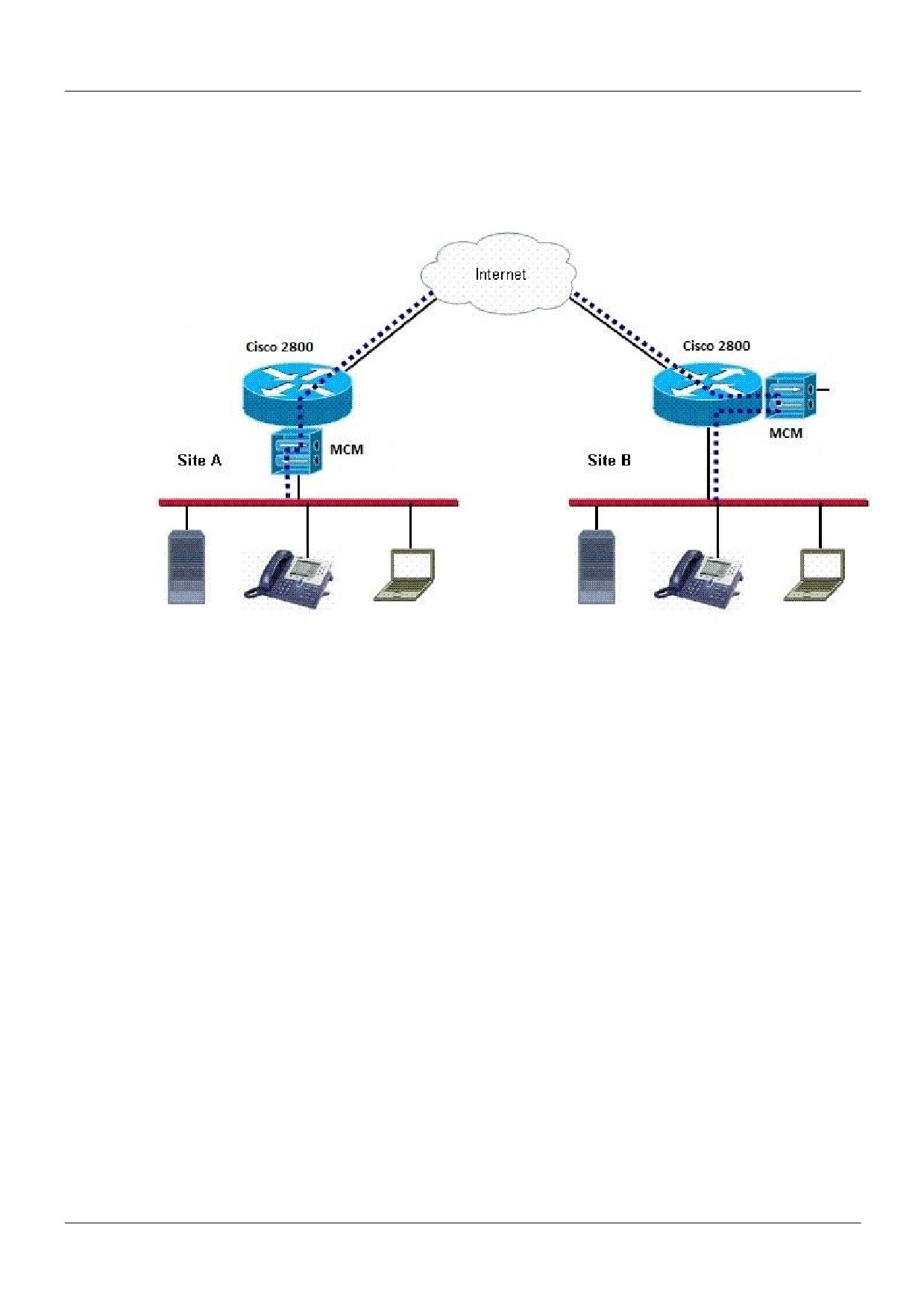

Две возможные схемы подключения маршрутизатора с модулем МСМ в локальную сеть

приведены ниже (Рисунок 2).

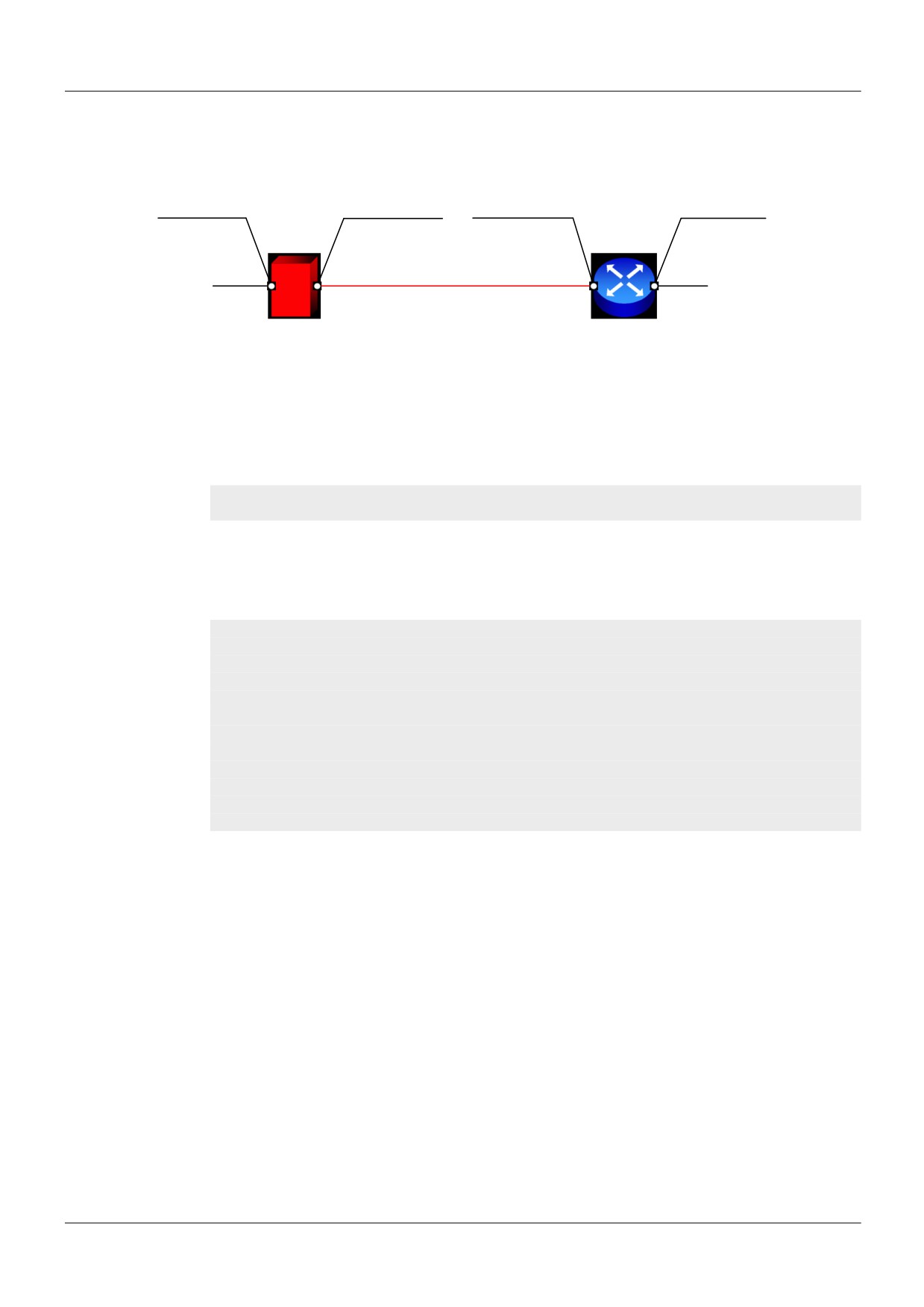

Рисунок 2

В простейшем случае, модуль (Site A), подключенный к локальной сети, используется как

default gateway во внешний мир. В такой схеме модуль пропускает через себя весь трафик, при

этом осуществляя шифрование/расшифрование только необходимых соединений. В

настоящем документе мы будем рассматривать именно такой вариант.

В более сложном случае, когда необходимо подключить маршрутизатор непосредственно к

локальной сети (например, для использования его в качестве DHCP сервера), роль default

gateway может выполнять маршрутизатор, при этом перенаправляя трафик, подлежащий

шифрованию/расшифрованию на модуль МСМ. Как видно из рисунка (Site B), при этом можно

использовать только один внутренний интерфейс модуля, внешний же оставить в резерве.

В любом случае, желательно использовать богатые возможности IOS маршрутизатора для

подключения сети к Internet.

Для лучшего понимания способов настройки модуля рассмотрим архитектуру его программного

обеспечения.

Архитектура ПО С-Терра Шлюз

Функциональность модуля МСМ обеспечивает программный продукт С-Терра Шлюз, который

состоит из следующих основных частей:

VPN daemon (демон)

VPN driver (драйвер)

Cisco-like console (CLI консоль)

Command Line Utilities (утилиты)

Клиент управления КП

База Продукта.

Рассмотрим каждый из них.

Демон (vpnsvc) - основная часть продукта, которая реализует протокол IKE, обеспечивает

работу с базой IPsec SA, взаимодействует с драйвером, загружая в него конфигурационную

информацию и обрабатывая его запросы на создание SA. Кроме этого, в демоне выполняется

вся работа с сертификатами, событийное протоколирование, сбор статистики и реализована

поддержка протоколов SNMP, LDAP, SYSLOG.

Работа демона управляется специальным описанием - Local Security Policy (LSP). LSP (или

“native configuration”) имеет текстовое представление и может быть загружена в демон

пользователем консоли или вызовом утилит. При загрузке новой LSP все существующие SA

уничтожаются.

Основная задача драйвера - перехват, фильтрация и обработка пакетов. Перехватив пакет,

драйвер сравнивает его со списком фильтров и, при совпадении параметров пакета (адреса,

порты, протокол) с параметрами фильтра либо выполняет обработку пакета, либо пропускает

его дальше без обработки, либо уничтожает пакет.

Параметры фильтров и описание действия, которое необходимо выполнить с пакетом,

загружаются демоном в драйвер при загрузке LSP.

Консоль (CLI) предоставляет пользователю интерфейс в стиле командной строки Cisco IOS.

Набор команд консоли является подмножеством команд IOS, с некоторыми ограничениями

функциональности и небольшими дополнительными возможностями. Как и у IOS, у консоли

есть привилегированный и конфигурационный режимы (configure terminal). Однако, следует

отметить, что (в отличие от IOS) изменения настроек вступают в действие не сразу, а только

после выхода из конфигурационного режима; в этот момент Cisco-like конфигурация

автоматически конвертируется в native-конфигурацию и загружается в vpnsvc.

CLI консоль на самом деле является специальным shell-ом по умолчанию для

предопределенного пользователя “cscons” и всех пользователей, которые создаются в CLI

конфигурации. Остальные пользователи, например “root”, при входе попадают в ОС Debian.

Утилиты служат для общего управления Продуктом. Они позволяют загружать и

просматривать LSP, регистрировать в Продукте сертификаты и ключи, получать различную

информацию о текущем состоянии Продукта.

Утилиты могут быть вызваны из CLI консоли с использованием специальной команды run.

Клиент управления КП - клиентская часть продукта «С-Терра КП» версии 4.1,

устанавливается на управляемое устройство с инсталлированным продуктом С-Терра Шлюз. В

состав продукта С-Терра КП входит Сервер управления, устанавливаемый на выделенный

компьютер, и предназначен для управления процессом обновления продуктов С-Терра Агент и

их настроек, инсталлированных на управляемых устройствах.

База Продукта - в ней хранятся сертификаты, предопределенные ключи, список интерфейсов,

локальные настройки различных модулей, локальная политика безопасности и др.

Примеры взаимодействия описанных компонент

Перед созданием конфигурации с помощью интерфейса командной,строки, нужно

зарегистрировать локальный сертификат в базе Продукта, используя утилиту. Затем запустить

консоль и создать в ней конфигурацию. При выходе из конфигурационного режима консоли

конфигурация конвертируется, загружается на шлюз безопасности и хранится в базе Продукта.

Используя утилиту, конфигурацию можно выгрузить из шлюза, и при этом загрузится политика

DDP. Выгруженную конфигурацию можно опять загрузить на шлюз безопасности.

Пример топологии

В качестве примера рассмотрим вариант настройки LAN-to-LAN IPsec/VPN туннеля между

двумя офисами, соединенными через сеть Internet (Рисунок 3).

Модуль МСМ, подключенный внешним интерфейсом к локальной сети, будет выполнять роль

шлюза безопасности, а маршрутизатор - функции подключения сети к Internet. Основной

задачей модуля при этом будет шифрование трафика, а функции Firewall можно возложить

либо на маршрутизатор, либо на модуль.

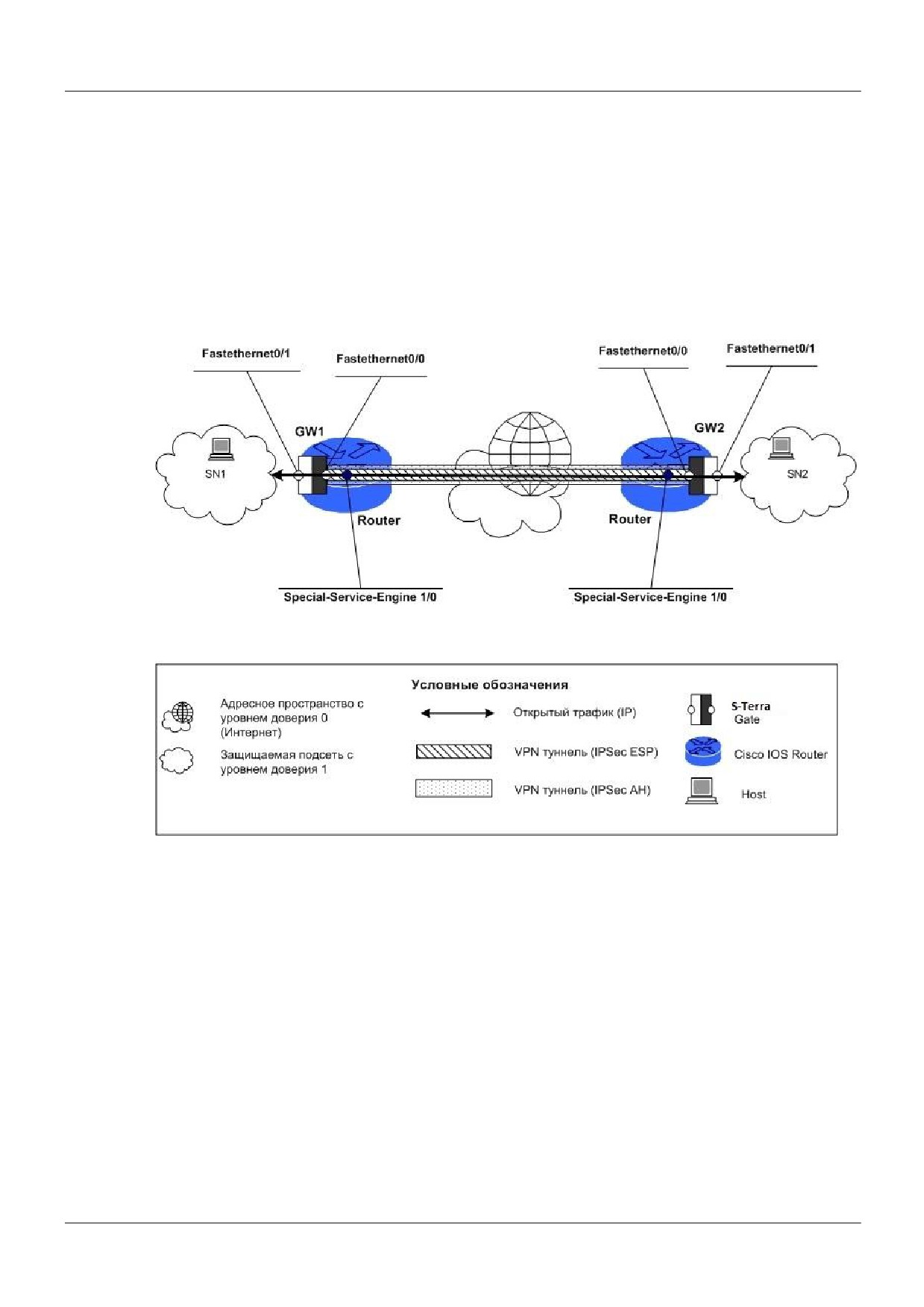

Рисунок 3

Настройка маршрутизаторов сложности не представляет и хорошо описана в многочисленных

примерах на www.cisco.com. Приведем лишь несколько ссылок по настройке IOS Firewall и

access-lists:

http://www.cisco.com/en/US/customer/products/sw/secursw/ps1018/prod_configuration_examples_list

.html

http://www.cisco.com/en/US/customer/products/sw/secursw/ps1018/products_installation_and_config

uration_guides_list.html

http://www.cisco.com/en/US/tech/tk648/tk361/tech_configuration_examples_list.html

http://www.cisco.com/en/US/tech/tk648/tk361/technologies_configuration_example09186a008010054

8.shtml

Настройка политики безопасности шлюзов

Настройка IPsec туннелей на модуле мало отличается от настройки в IOS. B CLI модуля можно

использовать те же команды и синтаксис, как и в IOS.

Будем предполагать, что инсталляция программного обеспечения уже выполнена так, что

модуль имеет нужные IP-адреса на интерфейсах.

Для примера настройки С-Терра Шлюз соберем стенд (Рисунок 4). Здесь два модуля МСМ GW1

и GW2 обеспечивают передачу данных между локальными сетями SN1 и SN2 по защищенному

IPsec VPN туннелю через Интернет.

Настроим политику безопасности, в которой подсети могут общаться только между собой и

только по защищенному каналу.

Будем использовать следующие параметры для построения VPN туннеля:

IKE параметры:

Аутентификация на сертификатах - GOST R 34.10-2001 Signature;

Алгоритм шифрования - GOST 28147-89 Encryption;

Алгоритм вычисления хеш-функции - GOST R 34.11-94 Hash;

Группа Диффи-Хеллмана - VKO GOST R 34.10-2001;

IPsec параметры:

ESP алгоритм шифрования - ESP_GOST-4M-IMIT cipher.

192.168.1.1

10.0.0.1

10.0.0.2

192.168.2.1

Fa0/1

Fa0/0

Fa0/1

IPHost1

MCM1

Router1

Router2

MCM2

IPHost2

192.168.1.100

(GW1)

(GW2)

192.168.2.100

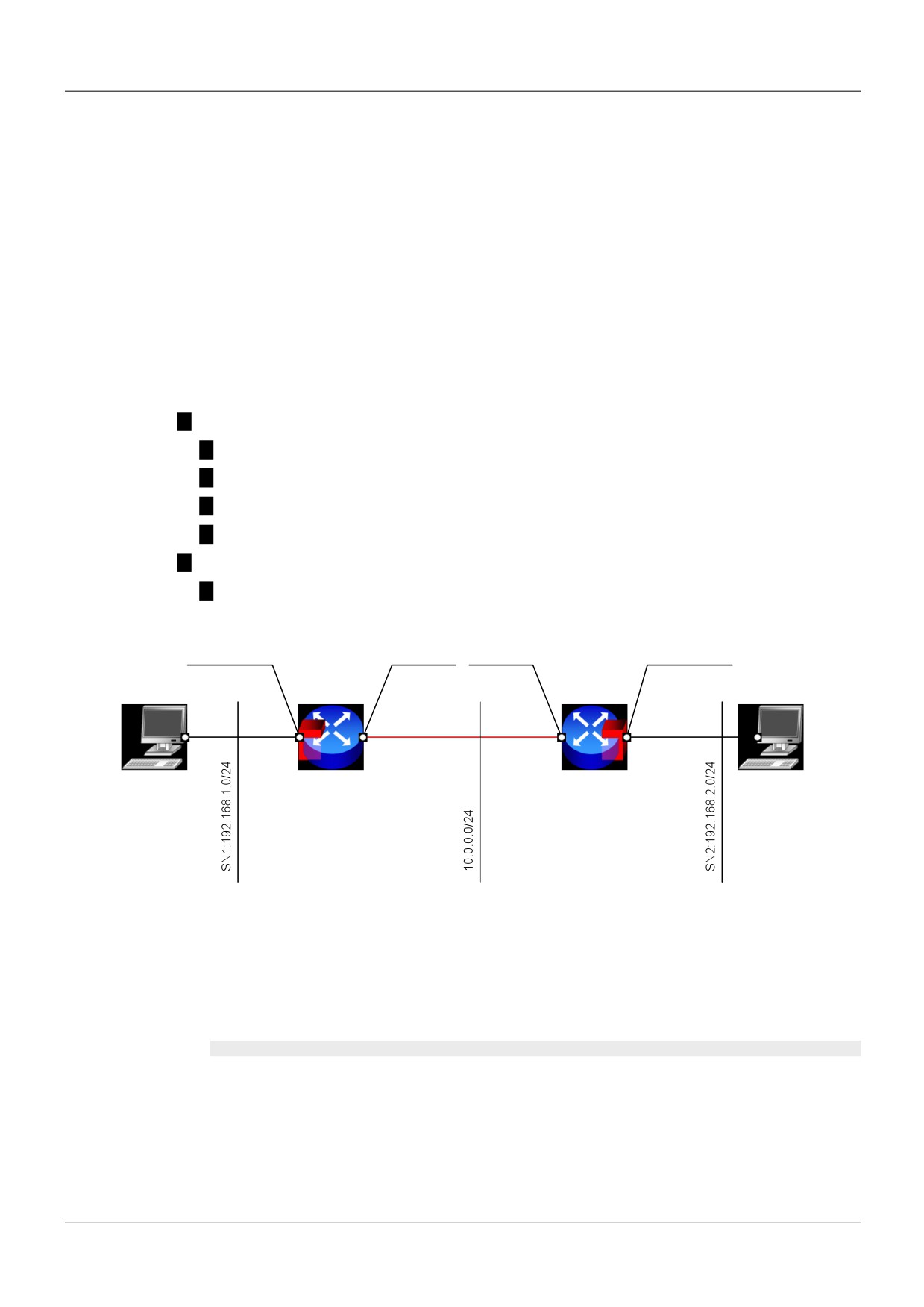

Рисунок 4

Предварительные настройки

Доступ к консоли МСМ производится через маршрутизатор Cisco командой:

service-module special-Services-Engine 1/0 session

При этом интерфейс special-Services-Engine 1/0 в маршрутизаторе Cisco должен быть поднят и

иметь IP-адрес. Логическое сетевое подключение маршрутизатора Cisco и MCM показано на

рисунке 2.

192.168.1.1

192.168.100.2

192.168.100.1

10.0.0.1

Fa0/1

Fa0/0

Special-Services-

Fa0/0

(eth1)

(eth0)

Engine 1/0

MCM1

Router1

(GW1)

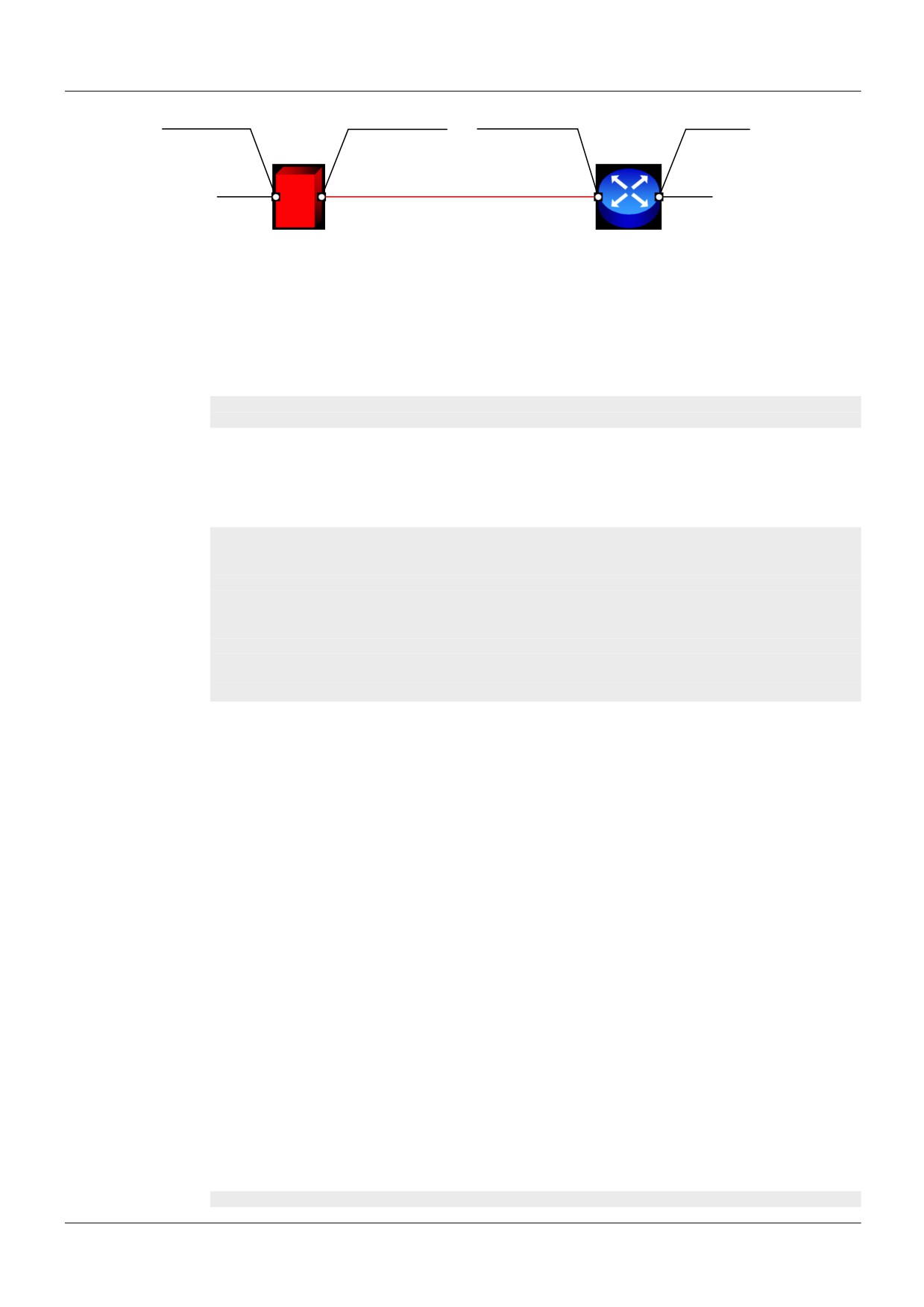

Рисунок 5

Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после

нажать x) и введя команду:

service-module special-Services-Engine 1/0 session clear

[confirm]

На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса special-Services-

Engine 1/0 для связи с МСМ, а так же статический NAT, который будет преобразовывать

внутренний адрес GW1 (192.168.100.2) во внешний secondary-адрес (10.0.0.1) и наоборот.

Необходимые настройки представлены ниже:

interface FastEthernet0/0

ip address 10.0.0.1 255.255.255.0

ip nat outside

interface special-Services-Engine 1/0

ip address 192.168.100.1 255.255.255.0

ip nat inside

ip nat inside source static 192.168.100.2 10.0.0.1

ip route 0.0.0.0 0.0.0.0 10.0.0.2

Маршрутизатор Router2 настраивается аналогично Router1. Внутренняя сеть между МСМ и

маршрутизатором - 192.168.101.0/24.

Настройка шлюза GW1

Настройку начните со шлюза безопасности GW1. Все настройки производятся через локальную

консоль или удаленно (SSH с правами суперпользователя) по доверенному каналу связи.

Инициализация модуля описывается в документе «Руководство по установке и настройке NME-

RVPN модуля (МСМ)».

В данном сценарии для аутентификации используются сертификаты. Для корректной работы

необходимо зарегистрировать сертификат CA (УЦ) и локальный сертификат.

В данном сценарии список отозванных сертификатов (CRL) не используется и будет отключен.

Информацию об использовании CRL можно найти в документе «Cisco-like команды», раздел

«Команды для работы с сертификатами».

Настройка интерфейсов

IP-адреса для интерфейсов рекомендуется настроить через cisco-like консоль.

1. Для входа в консоль запустите cs_console:

root@sterragate:~# cs_console

sterragate>en

Password:

Пароль по умолчанию: csp.

2. Перейдите в режим настройки:

sterragate#conf t

Enter configuration commands, one per line. End with CNTL/Z.

3. В настройках интерфейсов задайте IP-адреса, согласно рисунку 5:

sterragate(config)#interface FastEthernet 0/0

sterragate(config-if)#ip address 192.168.100.2 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

sterragate(config)#interface FastEthernet 0/1

sterragate(config-if)#ip address 192.168.1.1 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

4. Задайте адрес шлюза по умолчанию:

sterragate(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1

5. Выйдите из cisco-like интерфейса:

sterragate(config)#end

sterragate#exit

Регистрация CA сертификата (сертификата УЦ)

Для регистрации CA сертификата (сертификата УЦ) необходимо выполнить следующие

действия:

1. Установите правильное системное время.

Например:

root@sterragate:~# date 041013152013

Wed Apr 10 13:15:00 UTC 2013

Данная запись соответствует 10 апреля 2013 года 13:15.

2. Создайте папку /certs:

root@sterragate:~# mkdir /certs

3. Доставьте файл CA сертификата на шлюз безопасности в предварительно созданный на

нем каталог /certs. Для доставки можно воспользоваться утилитой pscp.exe из пакета Putty,

применив команду:

pscp <CA file path>/<CA file name> root@<gate address>:/<path>

Например:

pscp D:\ca.cer root@192.168.1.1:/certs

…

Store key in cache? (y/n)

root@192.168.1.1's password:

Важно: Среда передачи в этом случае должна быть доверенной.

Описание создания доверенной среды через недоверенные каналы связи смотрите в

документации на ПК “С-Терра Шлюз 4.1” (“Настройка шлюза”, раздел “Построение VPN

туннеля между шлюзом S-Terra Gate 4.1 и рабочим местом администратора для удаленной

настройки шлюза”).

4. С помощью утилиты cert_mgr, входящей в состав продукта S-Terra Gate, зарегистрируйте

сертификат в базе продукта:

root@sterragate:~# cert_mgr import -f /certs/ca.cer -t

1 OK C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-W2008SP1-X64-CA

Параметр -t в данной команде указывает на то, что импортируемый сертификат - корневой

(сертификат УЦ).

Регистрация локального сертификата

Для регистрации локального сертификата в базе продукта выполните следующие действия:

Сформируйте запрос на сертификат при помощи утилиты cert_mgr:

root@sterragate:~# cert_mgr create -subj "C=RU,OU=Research,CN=GW1" -

GOST_R3410EL

Press keys...

[

]

-----BEGIN CERTIFICATE REQUEST-----

MIIBCjCBuAIBADAuMQswCQYDVQQGEwJSVTERMA8GA1UECxMIUmVzZWFyY2gx

DDAKBgNVBAMTA0dXMTBjMBwGBiqFAwICEzASBgcqhQMCAiMBBgcqhQMCAh4B

A0MABECTQeB5UoPsTbSs8obnrQ6KMJwpc/BFrUgfI6AjQl95ccE4D5jEAq8m

BgNVHQ8EBAMCB4AwCgYGKoUDAgIDBQADQQBAuCzk8bASJqbP5pYHAG5A3LKx

OPFjiF1m+2/WkxGkWJWEm5gjNNyWquslmxLq9nX2rff4X3E5xF40iudzHoZz

-----END CERTIFICATE REQUEST-----

Передайте полученный запрос сертификата на УЦ. Процедура выдачи сертификата на УЦ

по запросу описана в документации на ПК “С-Терра Шлюз 4.1” (“Приложение”, раздел

“Создание локального сертификата с использованием СКЗИ “КриптоПро CSP””).

Перенесите полученный файл на шлюз безопасности (параметры pscp описаны выше).

Зарегистрируйте локальный сертификат в базе продукта, применив утилиту cert_mgr:

root@sterragate:~# cert_mgr import -f /certs/gw1.cer

1 OK C=RU,OU=Research,CN=GW1

Убедитесь, что сертификаты импортированы успешно:

root@sterragate:~# cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-

W2008SP1-X64-CA

2 Status: local

C=RU,OU=Research,CN=GW1

Создание политики безопасности

После регистрации сертификатов необходимо создать политику безопасности для GW1.

Создавать политику рекомендуется в интерфейсе командной строки. Для входа в консоль

запустите cs_console:

root@sterragate:~# cs_console

sterragate>en

Password:

Пароль по умолчанию: csp.

Важно: пароль по умолчанию необходимо сменить.

1. Перейдите в режим настройки:

sterragate#conf t

Enter configuration commands, one per line. End with CNTL/Z.

2. Смените пароль по умолчанию:

sterragate(config)#username cscons password <пароль>

3. Смените название шлюза:

sterragate(config)#hostname GW1

Задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

Задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#hash gost

GW1(config-isakmp)#encryption gost

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#group vko

GW1(config-isakmp)#exit

Создайте набор преобразований для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-imit

GW1(cfg-crypto-trans)#mode tunnel

GW1(cfg-crypto-trans)#exit

Опишите трафик, который планируется защищать. Для этого создайте расширенный

список доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255 192.168.2.0

0.0.0.255

GW1(config-ext-nacl)#exit

Создайте крипто-карту:

GW1(config)#crypto map CMAP 1 ipsec-isakmp

% NOTE: This new crypto map will remain disabled until a peer

and a valid access list have been configured.

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pfs vko

GW1(config-crypto-map)#set peer 10.0.0.2

GW1(config-crypto-map)#exit

Привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface FastEthernet 0/0

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

10. Отключите обработку списка отозванных сертификатов (CRL):

GW1(config)#crypto pki trustpoint s-terra_technological_trustpoint

GW1(ca-trustpoint)#revocation-check none

GW1(ca-trustpoint)#exit

11. Настройка устройства GW1 в cisco-like консоли завершена. При выходе из

конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

Настройка устройства GW1 завершена. При выходе из конфигурационного режима произойдет

загрузка конфигурации. Устройство готово к работе.

Если в конфигурационном режиме запустить команду do show running-config, то получим

полный текст cisco-like конфигурации.

Текст cisco-like конфигурации шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set pfs vko

set peer 10.0.0.2

interface FastEthernet0/0

ip address 192.168.100.2 255.255.255.0

crypto map CMAP

interface FastEthernet0/1

ip address 192.168.1.1 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.100.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

…

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Настройка шлюза GW2

Настройка шлюза безопасности GW2 производится аналогично настройке шлюза GW1 с

заменой IP-адресов в необходимых разделах конфигурации.

Текст cisco-like конфигурации GW2

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW2

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set pfs vko

set peer 10.0.0.1

interface FastEthernet0/0

ip address 192.168.101.2 255.255.255.0

crypto map CMAP

interface FastEthernet0/1

ip address 192.168.2.1 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.101.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

30820216308201C5A00302010202104E4B0B11EFDB389E4E86244CDAA1B27530

…

009B097DD81A81CFC792664AAC9E6908587195AE17A5D526DE196CB0D5B7E713

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Проверка работоспособности стенда

После того, как настройка всех устройств завершена, инициируйте создание защищенного

соединения.

На устройстве IPHost1 выполните команду ping:

ping 192.168.2.100

PING 192.168.2.100 (192.168.2.100) 56(84) bytes of data.

64 bytes from 192.168.2.100: icmp_req=1 ttl=62 time=1359 ms

64 bytes from 192.168.2.100: icmp_req=2 ttl=62 time=356 ms

64 bytes from 192.168.2.100: icmp_req=3 ttl=62 time=4.37 ms

64 bytes from 192.168.2.100: icmp_req=4 ttl=62 time=5.52 ms

64 bytes from 192.168.2.100: icmp_req=5 ttl=62 time=7.11 ms

--- 192.168.2.100 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4007ms

rtt min/avg/max/mdev = 4.372/346.586/1359.566/524.385 ms, pipe 2

В результате выполнения этой команды между устройствами МСМ1 и МСМ2 будет установлен

VPN туннель.

Убедиться в этом можно, выполнив на устройстве МСМ2 команду:

root@GW1:~# sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded

ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 3 (192.168.100.2,4500)-(10.0.0.2,4500) active 1976 1904

IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent

Rcvd

1 2 (192.168.1.0-192.168.1.255,*)-(192.168.2.0-192.168.2.255,*) * ESP nat-t-

tunn 440 440

Согласно созданной политике безопасности весь трафик между сетями SN1 и SN2 будет

зашифрован. Прохождение остального трафика будет разрешено, но не будет защищаться

шифрованием.

Настройка модуля для работы с удаленными

клиентами

Следующий сценарий иллюстрирует построение защищенного соединения между подсетью

SN1, защищаемой шлюзом безопасности в исполнении модуля MCM, и мобильным клиентом С-

Терра Клиент (Рисунок 6). Для защиты будет построен VPN туннель между устройствами MCM-

1 и Client1. Устройство Client1 сможет общаться по защищенному каналу (VPN) с устройствами

из подсети SN1 (в частности с IPHost1). Адрес мобильного клиента неизвестен заранее -

клиент находится за динамическим NAT-ом. Маршрутизатор Router1 будет настроен статически

NAT-ировать внутренний адрес MCM в свой внешний secondary-адрес.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В

качестве криптопровайдера будет использован «КриптоПро CSP» версии 3.6 (R4). На МСМ

установлен «Программный комплекс С-Терра Шлюз. Версия 4.1», на мобильном клиенте

установлен «Программный комплекс С-Терра Клиент. Версия 4.1».

10.0.1.3

10.0.1.1

Secondary:

192.168.1.1

10.0.1.4

10.0.1.2

10.0.2.1

Fa0/1

Fa0/0

Fa0/1

Fa0/0

IPHost1

MCM-1

Router1

Router2

Client1

192.168.1.100

(GW1)

10.0.2.100

Pool:

NAT:

192.168.11.0/24

10.0.2.0/24 <-> 10.0.1.2

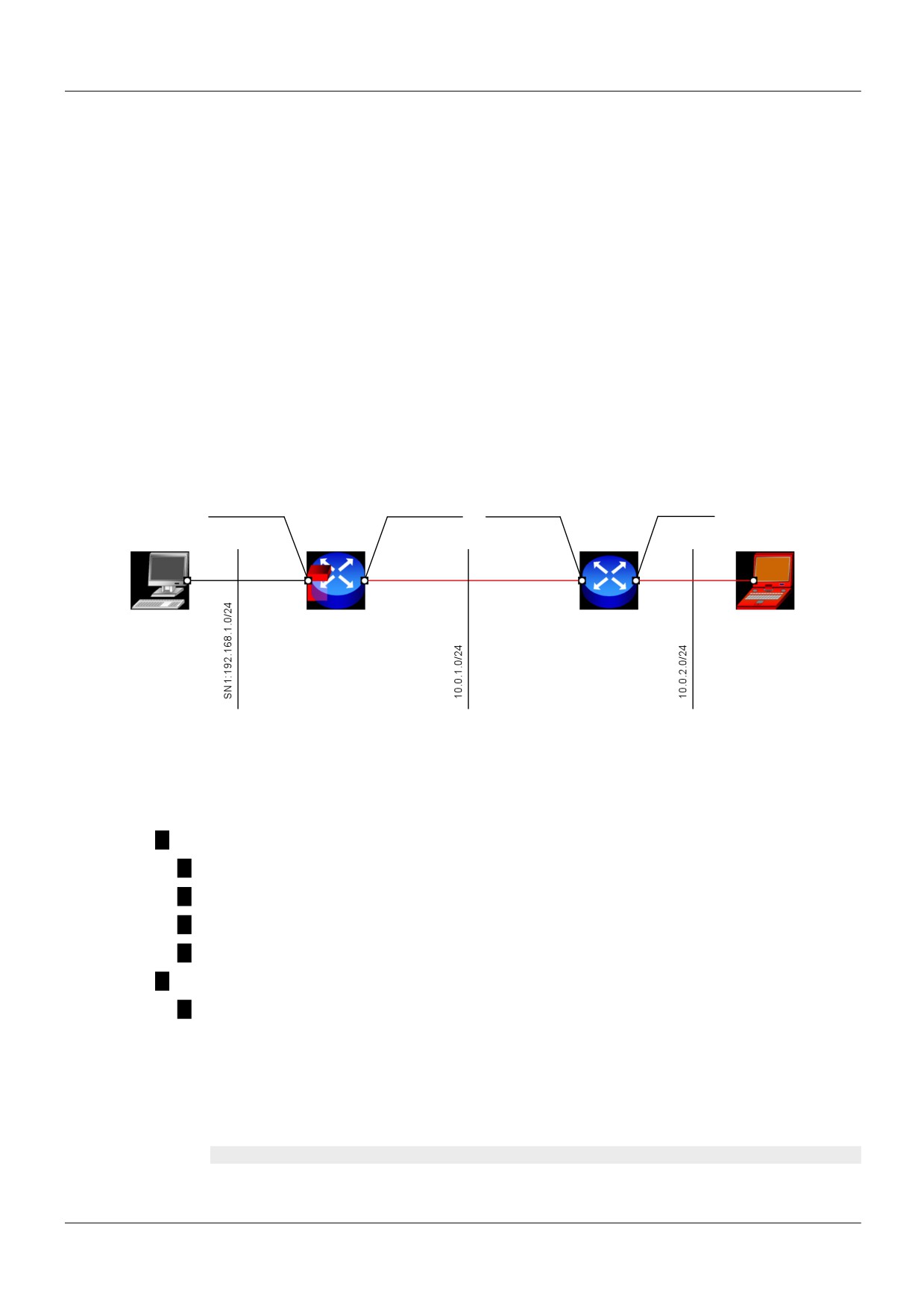

Рисунок 6

Параметры защищенного соединения:

IKE параметры:

Аутентификация на сертификатах - GOST R 34.10-2001 Signature;

Алгоритм шифрования - GOST 28147-89 Encryption;

Алгоритм вычисления хеш-функции - GOST R 34.11-94 Hash;

Группа Диффи-Хеллмана - VKO GOST R 34.10-2001;

IPsec параметры:

ESP алгоритм шифрования - ESP_GOST-4M-IMIT cipher.

Настройка маршрутизатора Router1

Доступ к консоли МСМ-1 производится через маршрутизатор Router1 командой:

service-module special-Services-Engine 1/0 session

При этом интерфейс special-Services-Engine 1/0 на маршрутизаторе Router1 должен быть

поднят и иметь IP-адрес. Логическое сетевое подключение маршрутизатора и модуля

представлено на Рисунок 7Ошибка! Источник ссылки не найден..

10.0.1.3

Secondary:

192.168.1.1

192.168.100.2

192.168.100.1

10.0.1.4

Fa0/1

Fa0/0

Special-Services-

Fa0/0

(eth1)

(eth0)

Engine 1/0

MCM-1

Router1

(GW1)

Рисунок 7

Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после

нажать x) и введя команду:

service-module special-Services-Engine 1/0 session clear

[confirm]

На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса special-Services-

Engine 1/0 для связи с МСМ, а так же статический NAT, который будет преобразовывать

внутренний адрес GW1 (192.168.100.2) во внешний secondary-адрес (10.0.1.4) и наоборот.

Необходимые настройки представлены ниже:

interface FastEthernet0/0

ip address 10.0.1.3 255.255.255.0

ip address 10.0.1.4 255.255.255.0 secondary

ip nat outside

interface special-Services-Engine 1/0

ip address 192.168.100.1 255.255.255.0

ip nat inside

ip nat inside source static 192.168.100.2 10.0.1.4

ip route 0.0.0.0 0.0.0.0 10.0.1.1

Настройка устройства Router2

На устройстве Router2 необходимо настроить динамический NAT, который будет

преобразовывать адреса из подсети 10.0.2.0/24 во внешний secondary-адрес 10.0.1.2 и

наоборот.

Настройка устройства IPHost1

На устройстве IPHost1 задайте IP-адрес, а в качестве шлюза по умолчанию укажите IP-адрес

внутреннего интерфейса шлюза безопасности MCM-1 (GW1) - 192.168.1.1.

Регистрация сертификатов

Процесс регистрации сертификатов CA и локального аналогичен описанному в

соответствующих разделах в предыдущем примере.

Настройка шлюза безопасности MCM-1 (GW1)

IP-адреса для интерфейсов рекомендуется настроить через cisco-like консоль.

Для входа в консоль запустите cs_console:

root@sterragate:~# cs_console

sterragate>en

Password: (по умолчанию - csp)

Перейдите в режим настройки:

sterragate#conf t

В настройках интерфейсов задайте IP-адреса:

sterragate(config)#interface FastEthernet 0/0

sterragate(config-if)#ip address 192.168.100.2 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

sterragate(config)#interface FastEthernet 0/1

sterragate(config-if)#ip address 192.168.1.1 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

Задайте адрес шлюза по умолчанию:

sterragate(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1

Выйдите из cisco-like интерфейса:

sterragate(config)#end

sterragate#exit

Далее сменим название шлюза:

sterragate(config)#hostname GW1

Задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

Задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#hash gost

GW1(config-isakmp)#encryption gost

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#group vko

GW1(config-isakmp)#exit

Создайте набор преобразований для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-imit

GW1(cfg-crypto-trans)#mode tunnel

GW1(cfg-crypto-trans)#exit

10.Задайте пул, из которого будет выдан адрес клиенту:

GW1(config)#ip local pool POOL 192.168.11.1 192.168.11.254

11.Опишите трафик, который планируется защищать. Для этого создайте расширенный список

доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255 192.168.11.0

0.0.0.255

GW1(config-ext-nacl)#exit

12.Создайте динамическую крипто-карту:

GW1(config)#crypto dynamic-map DMAP 1

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pfs vko

GW1(config-crypto-map)#set pool POOL

GW1(config-crypto-map)#reverse-route

GW1(config-crypto-map)#exit

13.Привяжите динамическую карту к статической:

GW1(config)#crypto map CMAP 1 ipsec-isakmp dynamic DMAP

14.Привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface FastEthernet 0/0

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

15.Отключите обработку списка отозванных сертификатов (CRL):

GW1(config)#crypto pki trustpoint s-terra_technological_trustpoint

GW1(ca-trustpoint)#revocation-check none

GW1(ca-trustpoint)#exit

16.Настройка устройства GW1 в cisco-like консоли завершена. При выходе из

конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

Текст cisco-like конфигурации шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

ip local pool POOL 192.168.11.1 192.168.11.254

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.1.0 0.0.0.255 192.168.11.0 0.0.0.255

Подготовка клиентского ПО

Программное обеспечение для клиента разработано с идеей обеспечения корпоративной

безопасности. Как результат - все настройки политики безопасности прописываются

администратором в процессе создания инсталляционного пакета для клиента. Пользователю

остается лишь установить пакет на своей машине и проверить, как работает VPN туннель.

Изменить настройки клиента после инсталляции нельзя. Процесс подготовки клиентского ПО

выглядит следующим образом:

Шаг 1: Администратор устанавливает S-Terra Client AdminTool.

Шаг 2: Администратор настраивает параметры туннелей и создает клиентский

инсталляционный пакет.

Шаг 3: Пользователь устанавливает этот пакет на своей машине и проверяет его

работоспособность.

Давайте проделаем эти шаги.

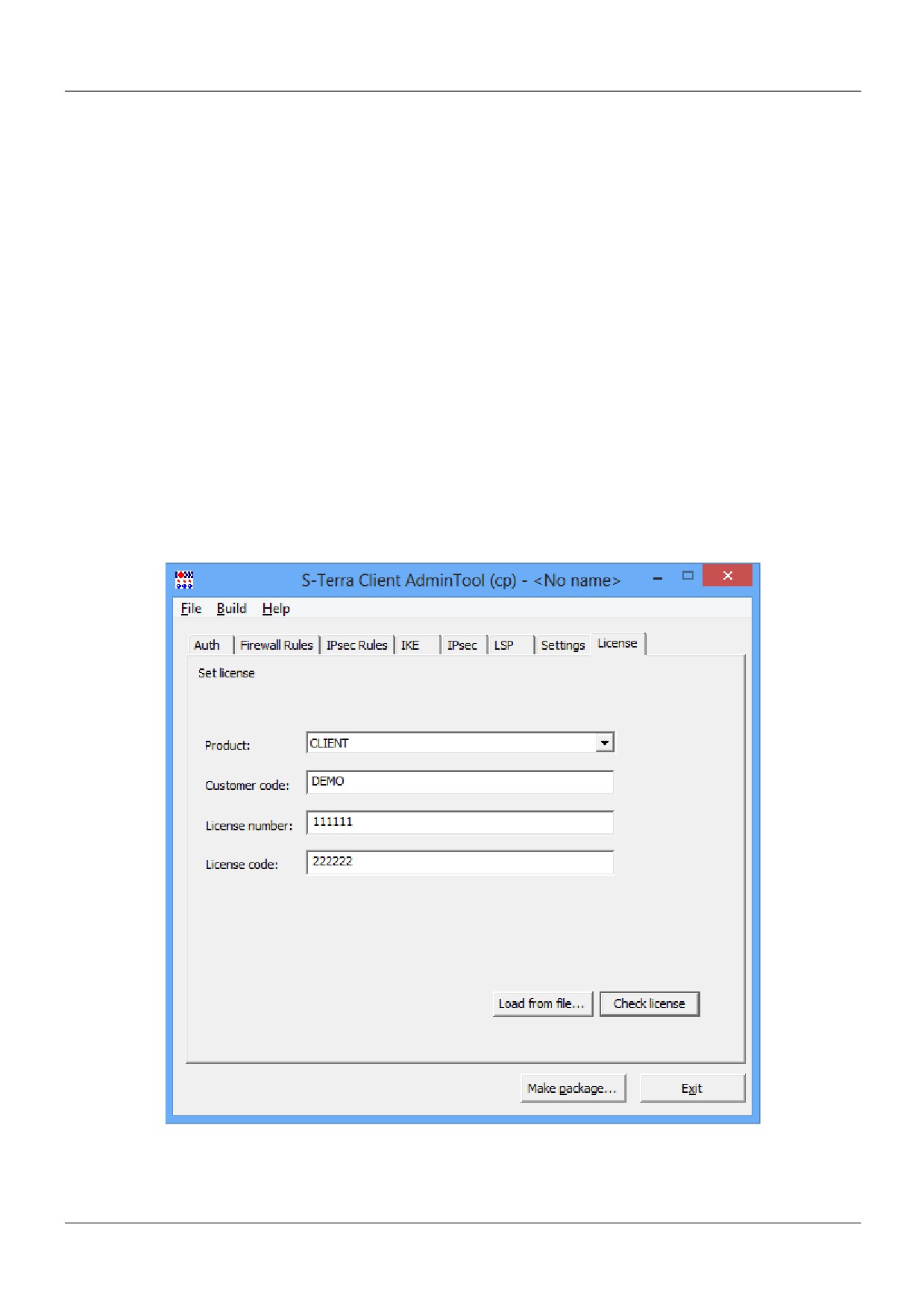

На машине администратора установим и запустим “S-Terra Client AdminTool”. Во вкладке

License введем параметры лицензии (Рисунок 8):

Рисунок 8

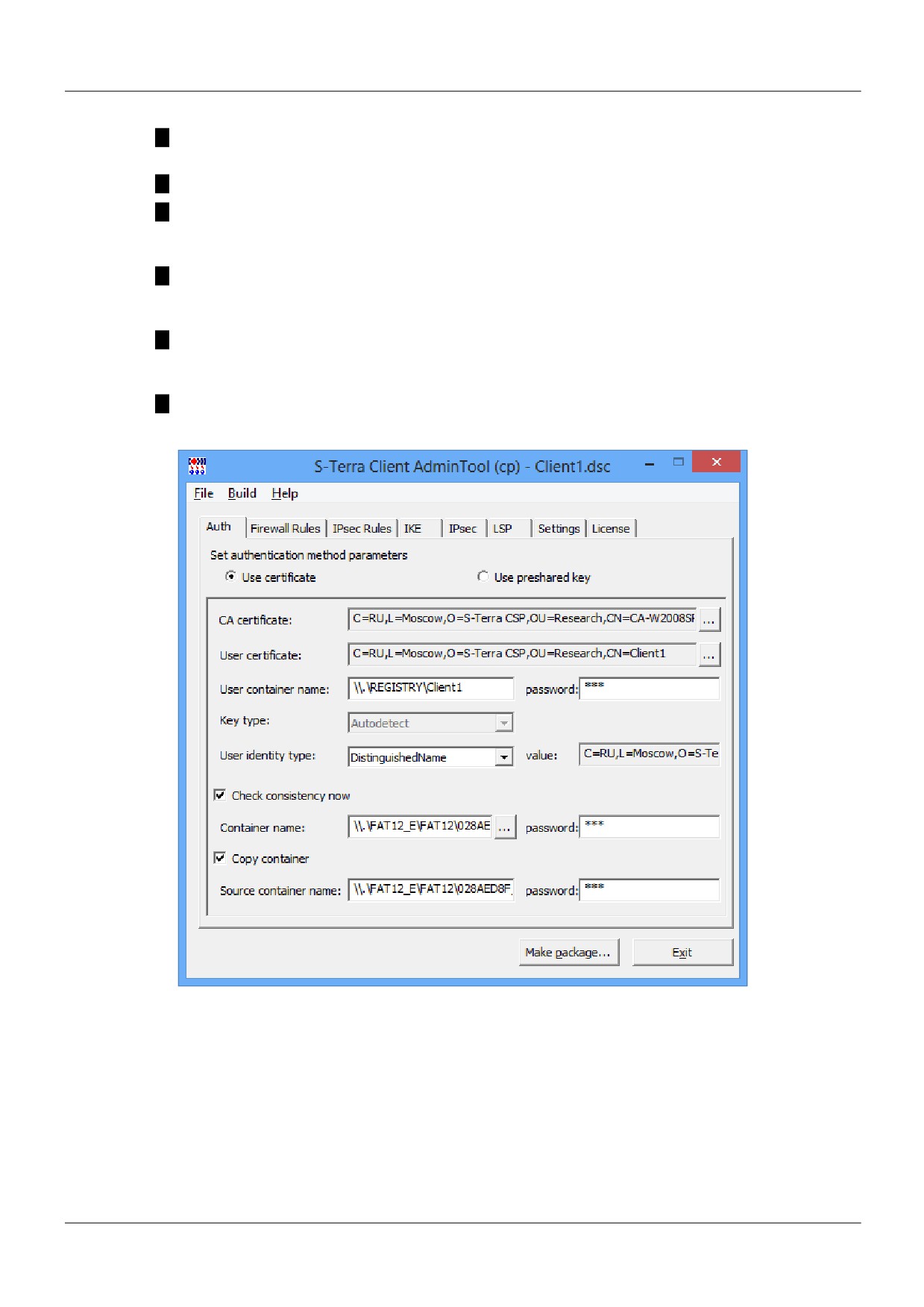

На вкладке “Auth” выполните следующие действия (Рисунок 9):

в данном сценарии используется метод аутентификации на сертификатах - пункт “Use

certificate” выбран по умолчанию;

укажите путь к сертификату УЦ и пользовательскому сертификату;

отметьте пункт “Check consistency now” и нажмите кнопку “«”, где выберите нужный

контейнер; если при генерации сертификатов указывался пароль на контейнер, введите его

в графе “password”;

отметьте пункт “Copy container” и скопируйте имя контейнера из графы “Container name” в

графу “Source container name”; если при генерации сертификатов указывался пароль на

контейнер, введите его в графе “password”;

задайте имя контейнера в графе “User container name”; в данном случае указано -

\\.\REGISTRY\Client1. Данная запись означает, что контейнер с переносного устройства

(токен или USB Flash) будет скопирован в реестр с именем Client1.

в графе “User identity type” выберите “DistinguishedName” (выбрано по умолчанию).

Рисунок 9

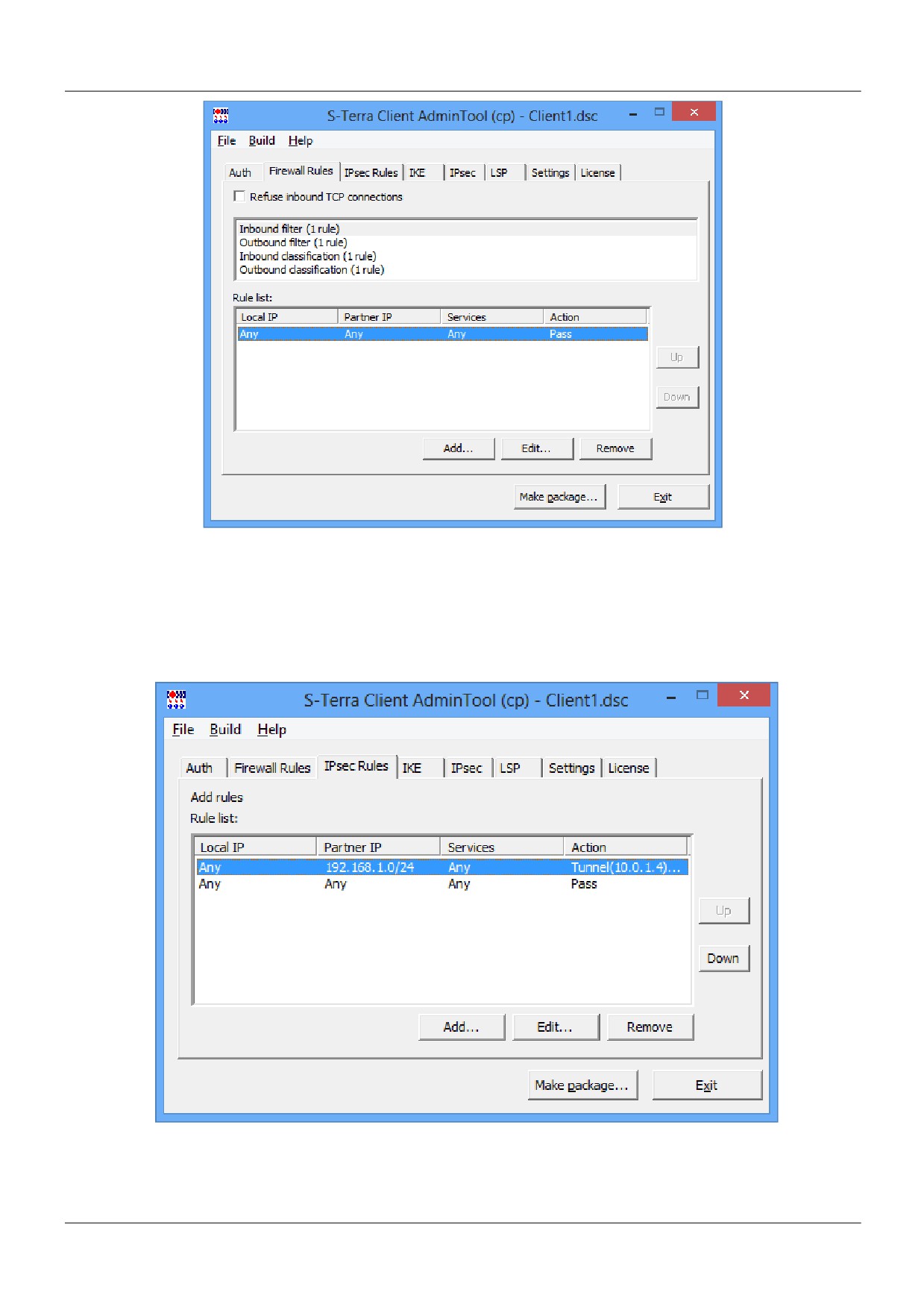

На вкладке “Firewall Rules” (Рисунок 10) можно настроить правила фильтрации трафика. В

данном случае оставим настройки по умолчанию - разрешать весь трафик.

Во вкладке LSP загружаем конфигурацию для устройства Client1.

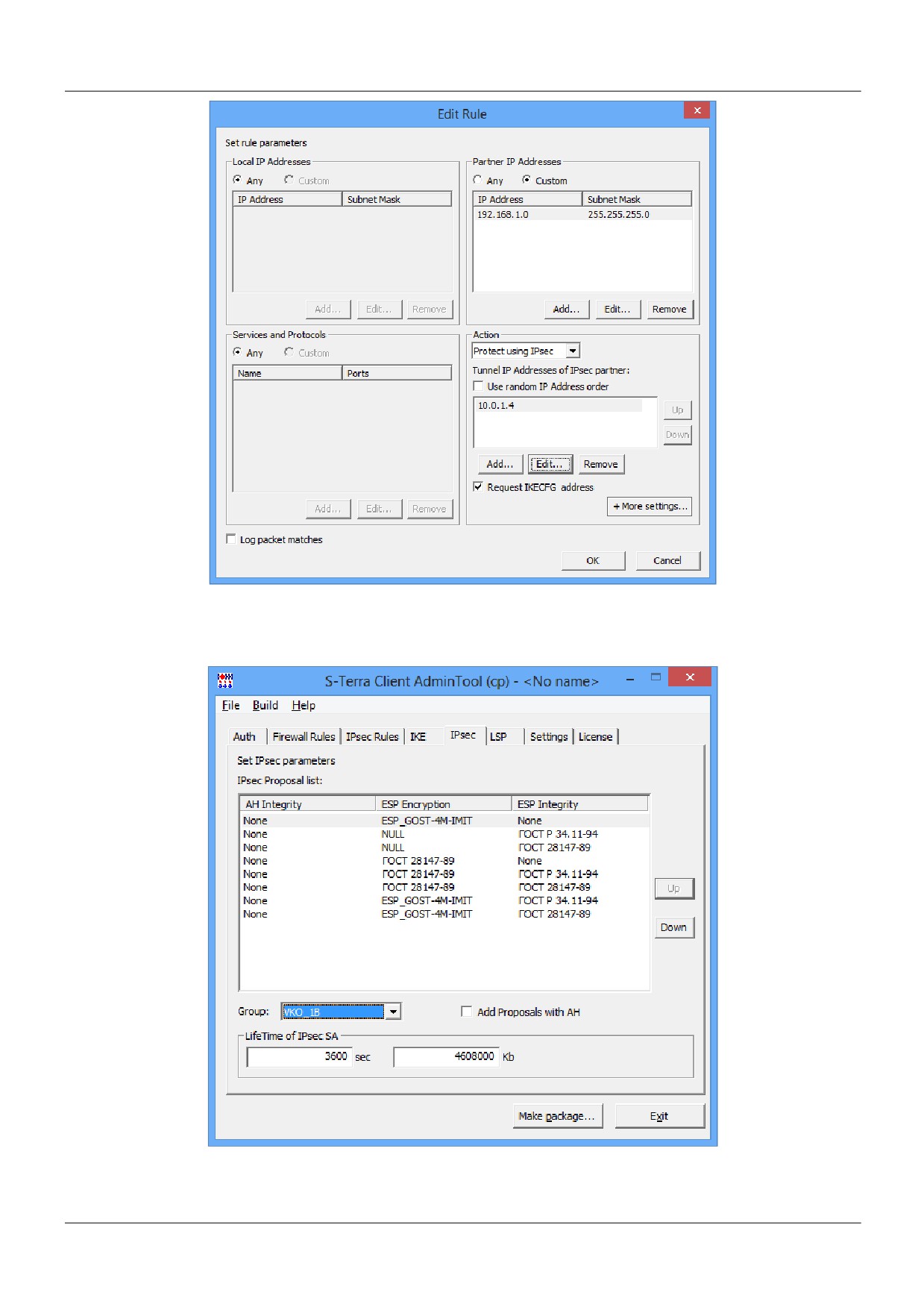

Остальные настройки можно оставить без изменений. Главное мы сделали: указали, что

шифровать, как шифровать и с кем устанавливать соединение.

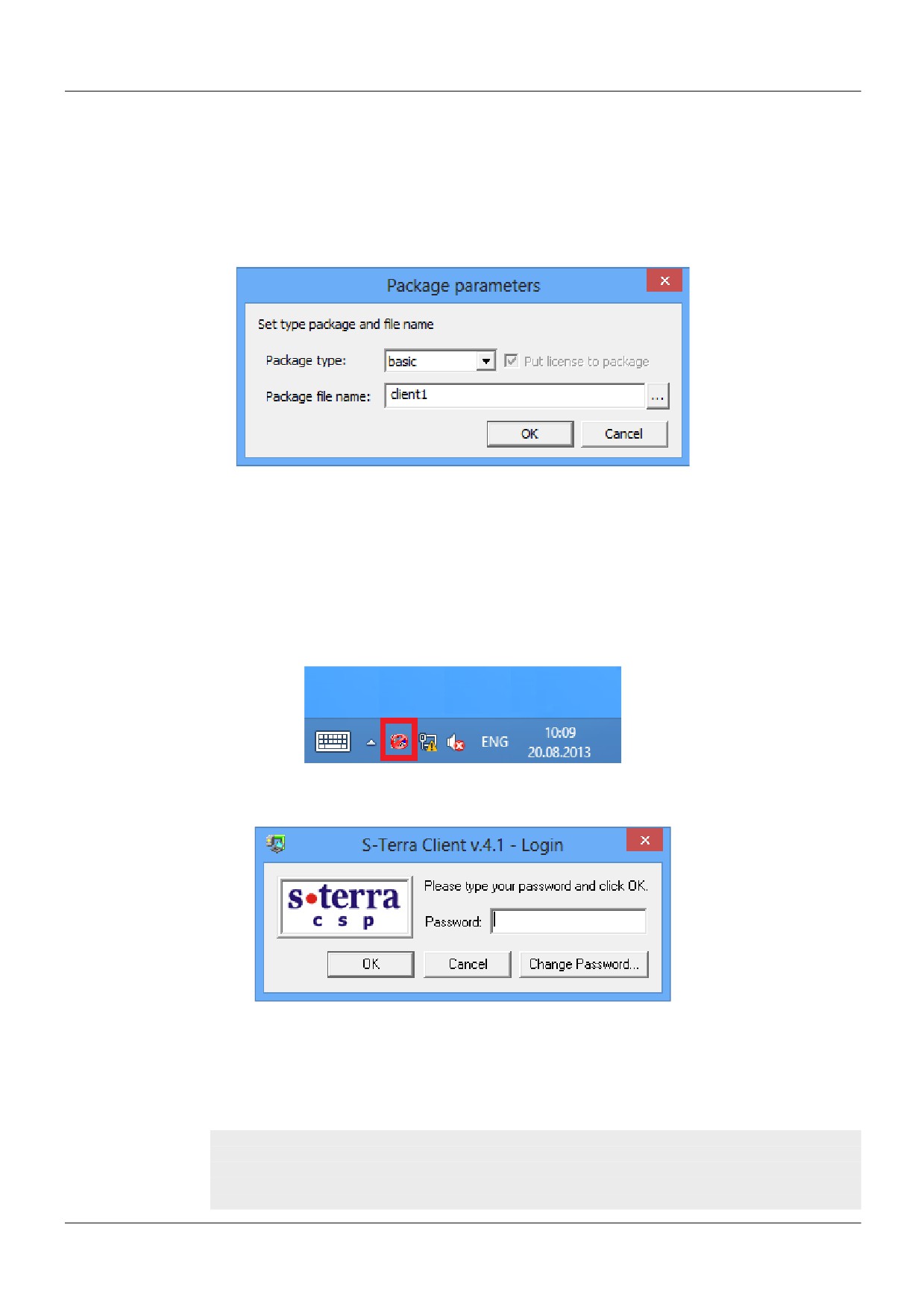

Теперь можно нажимать кнопку Make package… (Рисунок 14). Укажем имя и выберем

каталог, куда положить инсталляционный пакет. После нажатия кнопки OK за несколько секунд

будет создан инсталляционный файл.

Рисунок 14

Установите на клиентском компьютере полученный exe-файл и перегрузите компьютер (на

операционных системах Windows 7 и Windows 8 перезагрузка не требуется).

На панели задач появится иконка S-Terra Client (Рисунок 15). Для начала работы указатель на

иконку, нажмите правую кнопку мыши и выполните вход в продукт (Login) (Рисунок 16). По

умолчанию пароль отсутствует, в дальнейшем его можно установить.

Рисунок 15

Рисунок 16

Текст LSP конфигурации для устройства Client1

GlobalParameters (

Title = "This LSP was automatically generated by S-Terra Client AdminTool

(cp) at 2014.06.20 14:32:18"

Version = LSP_4_1

CRLHandlingMode = BEST_EFFORT

)

LDAPSettings (

ResponseTimeout = 200

HoldConnectTimeout = 60

DropConnectTimeout = 5

)

IdentityEntry auth_identity_01(

DistinguishedName *= CertDescription(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=Client1"

)

CertDescription local_cert_dsc_01(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=Client1"

Issuer *= COMPLETE,"C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-

W2008SP1-X64-CA"

SerialNumber = "6118B135000000000002"

FingerprintMD5 = "5063E6A36023E8D35258E054A09CA586"

)

CertDescription partner_cert_dsc_01(

)

AuthMethodGOSTSign auth_method_01(

LocalID = auth_identity_01

LocalCredential = local_cert_dsc_01

RemoteCredential = partner_cert_dsc_01

SendRequestMode = AUTO

SendCertMode = AUTO

)

IKEParameters (

DefaultPort = 500

SendRetries = 5

RetryTimeBase = 1

RetryTimeMax = 30

SessionTimeMax = 60

InitiatorSessionsMax = 30

ResponderSessionsMax = 20

BlacklogSessionsMax = 16

BlacklogSessionsMin = 0

BlacklogSilentSessions = 4

BlacklogRelaxTime = 120

IKECFGPreferDefaultAddress = FALSE

)

IKETransform ike_trf_02(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= VKO_1B

)

IKETransform ike_trf_03(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1536

)

IKETransform ike_trf_04(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1024

)

IKETransform ike_trf_05(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_768

)

ESPTransform esp_trf_01(

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_01(

Transform *=esp_trf_01

)

ESPTransform esp_trf_02(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_02(

Transform *=esp_trf_02

)

ESPTransform esp_trf_03(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_03(

Transform *=esp_trf_03

)

ESPTransform esp_trf_04(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_04(

Transform *=esp_trf_04

)

ESPTransform esp_trf_05(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_05(

Transform *=esp_trf_05

)

ESPTransform esp_trf_06(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_06(

Transform *=esp_trf_06

)

ESPTransform esp_trf_07(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_07(

Transform *=esp_trf_07

)

ESPTransform esp_trf_08(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_08(

Transform *=esp_trf_08

)

IKERule ike_rule_with_ikecfg(

DoNotUseDPD = FALSE

DPDIdleDuration = 60

DPDResponseDuration = 5

DPDRetries = 3

MainModeAuthMethod *= auth_method_01

Transform *= ike_trf_02,ike_trf_03,ike_trf_04,ike_trf_05

IKECFGRequestAddress = TRUE

)

IPsecAction ipsec_action_01(

PersistentConnection = TRUE

TunnelingParameters *=

TunnelEntry(

PeerIPAddress = 10.0.1.4

Assemble = TRUE

ReRoute = FALSE

)

ContainedProposals *=

(esp_proposal_01),(esp_proposal_02),(esp_proposal_03),(esp_proposal_04),(esp_

proposal_05),(esp_proposal_06),(esp_proposal_07),(esp_proposal_08)

GroupID *= VKO_1B,MODP_1536,MODP_1024,MODP_768

IKERule = ike_rule_with_ikecfg

)

FilterChain filter_chain_input(

Filters *= Filter(

ProtocolID *= 17

DestinationPort *= 500

Action = PASS

LogEventID = "pass_action_02_01"

),Filter(

ProtocolID *= 17

DestinationPort *= 4500

Action = PASS

LogEventID = "pass_action_02_02"

),Filter(

SourceIP *= 10.0.1.4

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_03_01"

),Filter(

SourceIP *= 10.0.1.4

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_03_02"

),Filter(

Action = PASS

LogEventID = "pass_action_04"

)

FilterChain filter_chain_output(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_05_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_05_02"

),Filter(

DestinationIP *= 10.0.1.4

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_06_01"

),Filter(

DestinationIP *= 10.0.1.4

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_06_02"

),Filter(

Action = PASS

LogEventID = "pass_action_07"

)

FilterChain filter_chain_classification_input(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_08"

)

FilterChain filter_chain_classification_output(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_09"

)

FilterChain filter_chain_ipsec(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_10_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_10_02"

),Filter(

DestinationIP *= 192.168.1.0/24

Action = PASS

ExtendedAction *= ipsec<sa=ipsec_action_01>

LogEventID = "ipsec_action_01"

),Filter(

Action = PASS

LogEventID = "pass_action_11"

)

NetworkInterface(

InputFilter = filter_chain_input

OutputFilter = filter_chain_output

InputClassification = filter_chain_classification_input

OutputClassification = filter_chain_classification_output

IPsecPolicy = filter_chain_ipsec

)

Проверка клиентского соединения

Туннель между клиентом и модулем устанавливается автоматически, как только клиент

отправит пакет в сеть SN1 или SN2. Ping должен заработать сразу - с небольшой задержкой в

отклике на первый пакет. Убедиться, что трафик действительно шифруется, можно по наличию

IPsec SA на клиенте, запустив VPN SA Monitor и модуле, выполнив команду sa_mgr show.

Дополнительная информация

Cisco.com

Для получения документации по продуктам компании Cisco Systems и дополнительной

информации можно обратиться на сайт www.cisco.com.

Информация на русском языке доступна на Российском сайте компании Cisco Systems по

адресу:

http://www.cisco.com/global/RU/index.shtml

S-Terra.com

Получить информацию по продуктам компании «С-Терра СиЭсПи» можно по адресу:

http://www.s-terra.com/products/productline/

С документацией по работе с продуктами компании можно ознакомиться по адресу:

http://www.s-terra.com/support/documents/

Информацию по технической поддержке можно посмотреть по адресу:

http://www.s-terra.com/support/support/.
