РЕКОНСТРУКЦИЯ АВТОМОБИЛЬНОЙ ДОРОГИ ОБЩЕГО ПОЛЬЗОВАНИЯ
МЕЖМУНИЦИПАЛЬНОГО ЗНАЧЕНИЯ ПОДЪЕЗД ПО СТАРОМУ
НАПРАВЛЕНИЮ ПО Д. КОРОСТЫНЬ С УСТРОЙСТВОМ ПЕШЕХОДНОЙ
ДОРОЖКИ НА УЧАСТКЕ ДОРОГИ КМ 4+045 - КМ 4+645 К
ПУТЕВОМУ ДВОРЦУ ЕКАТЕРИНЫ В Д. КОРОСТЫНЬ ШИМСКОГО
МУНИЦИПАЛЬНОГО РАЙОНА НОВГОРОДСКОЙ ОБЛАСТИ (ЭТАП I, II)
ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ
Технический отчет о выполненных
инженерно-геодезических изысканиях
2018
ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ
«Подъезд по старому направлению к д. Коростынь с устройством
пешеходной дорожки на участке дороги км 4+045 - км 4+645 к
Путевому дворцу Екатерины в д. Коростынь Шимского
муниципального района Новгородской областиª
(Этап I, II)
0150200003918000362-ПЗ-1.2
Технический отчет по инженерно-геодезическим изысканиям
2018
Содержание
№ п/п
Наименование
кол-во
стр.
0.1
Состав проекта
1
0.2
Список исполнителей
1
0.3
Содержание
1
1
Общая часть
3
2
Краткая физико-географическая характеристика района работ
2
3
Топографо-геодезическая характеристика района работ
2
4
Топографо-геодезические работы
4
5
Технический контроль и приемка работ
2
6
Заключение
2
7
Текстовые приложения
7.0 Свидетельство СРО
3
7.1 Выписка из реестра членов СРО
2
7.2 Сведения о метрологической аттестации приборов
4
7.3 Сведения о метрологической аттестации спутникового
4
оборудования
7.4 Программа ИГДИ
13
7.5 Техническое задание на проектирование
8
7.6 Техническое задание на ИГДИ
4
7.7 Ведомость искусственных сооружений
1
7.8 Ведомость пересекаемых коммуникаций
1
7.9 Ведомость коммуникаций вдоль трассы
1
7.10 Ведомость барьерного ограждения
1
7.11 Ведомость автопавильонов
1
7.12 Ведомость бортового камня
1
7.13 Ведомость тротуаров
1
7.14 Ведомость съездов и пересечений
2
7.15 Ведомость дорожных знаков
2
7.16 Ведомость промеров между километровыми знаками
1
7.17 Технический отчет по GPS
9
7.18 Каталог координат пунктов съемочного обоснования
1
7.19 Акт приемки-передачи ГРО
1
7.20 Акт приемки завершенных геодезических работ
1
7.21 Акт приемки - передачи ПВО
1
7.22 Фотоматериалы
4
7.23 Акты согласований топографического плана
1
7.24 Ведомость согласований
1
7.25 Литература
1
8
Графические приложения
8.1. Карта-схема
1
8.2 Ведомость реперов
6
8.3 Ведомость закрепления точек ГРО
3
8.4 Карточки труб
14
8.5 Схема ПВСО
4
8.6 Продольный профиль М1:5000
2
8.7 Топографический план М1:500
15
1. Общая часть.
Инженерно-геодезические изыскания для реконструкции автомобильной
дороги общего пользования межмуниципального значения: Подъезд по старому
направлению к д. Коростынь с устройством пешеходной дорожки на участке дороги
км 4+045 - км 4+645 к Путевому дворцу Екатерины в д. Коростынь Шимского
муниципального района Новгородской области, выполнены на основании задания на
производство инженерно-геодезических изысканий, выданного главным инженером
ГОКУ «Новгородавтодорª Л.В.Орденко и согласовано генеральным директором
ООО «Артстройª Р.С. Бабкиным.
Заказчик: ГОКУ «Новгородавтодорª, г. Великий Новгород, ул. Славная, д. 55
Генеральный проектировщик: ООО «Артстройª г.Москва ул.Шкулева д.9
кор.2
Исполнитель инженерно-геодезических изысканий: ИП Ильницкий Д.В.
302010 г. Орел ул. Орелстроевская д.17.кв.1, тел. 89208048947.
Инженерно
- геодезические изыскания будут выполняться инженерно-
геодезической группой ИП Ильницкий Д.В. в составе 5 человек:
- Кудряшов Станислав Вячеславович;
- Ляхов Сергей Владимирович;
- Алтунин Алексей Эдуардович;
- Бахтин Алексей Валентинович;
-Дюльгин Сергей Сергеевич.
ИП Ильницкий осуществляет свою деятельность на основании свидетельства
№ СРО 0004.01-2011-575207944500-И-006 выданного 04.10.2011г.
Требования к составу, методам и точности изысканий будут приняты в
соответствии с действующими нормативными документами - СП 47.13330.2016, СП
11 - 104 - 97.
Местоположение объекта: д. Коростынь Шимский муниципальный район,
Новгородской области.
На участке работ принято:
Система координат - МСК-53.
Система высот - Балтийская 1977г.
Требования к составу, методам и точности измерений приняты в соответствии
с действующими нормативными документами:
-ГКИНП-02-033-82 «Инструкция по топографической съемке в масштабах
1:5000, 1:2000,
1:1000 и 1:500ª.
- ГОСТ 32869-2014 Дороги автомобильные общего пользования. Требования к
проведению
топографо-геодезических изысканий.
- ГОСТ 32836-2014 Дороги автомобильные общего пользования. Изыскания
автомобильных
дорог. Общие требования.
-СП
47.13330.2012 Инженерные изыскания для строительства. Основные
положения.
-СП 11-104-97 Инженерно-геодезические изыскания для строительства.
-СП 46.13330.2012 Мосты и трубы.
-СП 35.13330.2011 Мосты и трубы.
-СП 78.13330.2012 Автомобильные дороги.
-СП 34.13330.2012 Автомобильные дороги.
-СП 42.13330.2011 Градостроительство. Планировка и застройка городских и
сельских поселений.
-ВСН
18-84 Указания по архитектурно-ландшафтному проектированию
автомобильных дорог. А также с
«Правилами по технике безопасности при
изысканиях и проектировании железных и автомобильных дорогª.
Перед началом работ с группой проведен инструктаж по технике безопасности.
В процессе производства инженерно-геодезических изысканий выполнены
следующие виды и объёмы работ:
Таблица 1
№
Наименование работ
Единица измерений
Объемы
1
Закладка временных реперов
Шт.
2
Тахеометрическая съемка М 1:500
га
7,6
3
Проложение теодолитного хода
м
7091
2. Краткая физико-географическая характеристика района.
Область расположена на северо-западе Русской
(Восточно-Европейской)
равнины, в пределах Приильменской низменности и северных отрогов Валдайской
возвышенности в умеренных широтах северного полушария, в лесной зоне. Область
простирается с запада на восток на 385 км, а с севера на юг - на 250 км, граничит с
Псковской, Тверской, Ленинградской и Вологодской областями. Территория
области 55,3 тыс.кв.км.
Климат.
Климат Новгородской области умеренно-континентальный, близкий к морскому.
Осадков выпадает на 200-500 мм больше, чем может испариться. Годовое их
количество колеблется в пределах 540-750 мм. Максимум осадков приходится на
лето (38%), немного меньше - на осень (27%).
Рельеф.
Поверхность русской равнины в пределах области имеет пологоволнистый
характер. Самые низкие места приходятся на Приильменскую низменность (от 18 до
50 м над уровнем моря), самые высокие - на Валдайскую возвышенность (около 300
м над уровнем моря).
Гидрография.
Среди холмов валдайской возвышенности встречаются многочисленные
понижения, некоторые из них заняты озерами, Эти озера имеют живописные берега,
изрезанные мысами и заливами (Селигер, Велье, Валдайское и мн.др.). Часто
встречаются длинные, узкие озера, расположенные в древних, доледниковых
ложбинах. Крупнейшее озеро на территории области - Ильмень.
Растительность.
Лесная зона Новгородской области делится на две подзоны - тайга и смешанные
леса, граница между которыми выражена не резко. В настоящее время леса
занимают около 40 % территории области и представлены тремя типами: хвойные,
смешанные и мелколиственные леса. Около 20 % площади области находится под
болотами, кустарником и водами, 16% занимают сельскохозяйственные угодья.
Почвы.
Почвы в основном дерново-подзолистые повышенной кислотности, с небольшим
содержанием гумуса. Распространены также подзолисто-болотные почвы. На
территории Новгородской области имеются разнообразные полезные ископаемые
нерудного происхождения. Наибольшее промышленное значение имеют
83
разведанных месторождения огнеупорных глин, известняков, кварцевых песков,
минеральных красок. Почти неограниченные возможности имеются в увеличении
добычи торфа (639 месторождений), разведано 34 месторождения сопропеля и 7
месторождений пресных подземных вод.
3. Топографо-геодезические условия района изысканий.
Изыскиваемый участок межмуниципального значения находится в д.
Коростынь Шимского муниципального района Новгородской области.
Существующая автомобильная дорога построена по нормам IV технической
категории. Дорога имеет капитальный тип дорожной одежды, 2 полосы движения.
Состояние дорожного покрытия удовлетворительное.
По данным обследования, проведенного при выполнении изыскательских

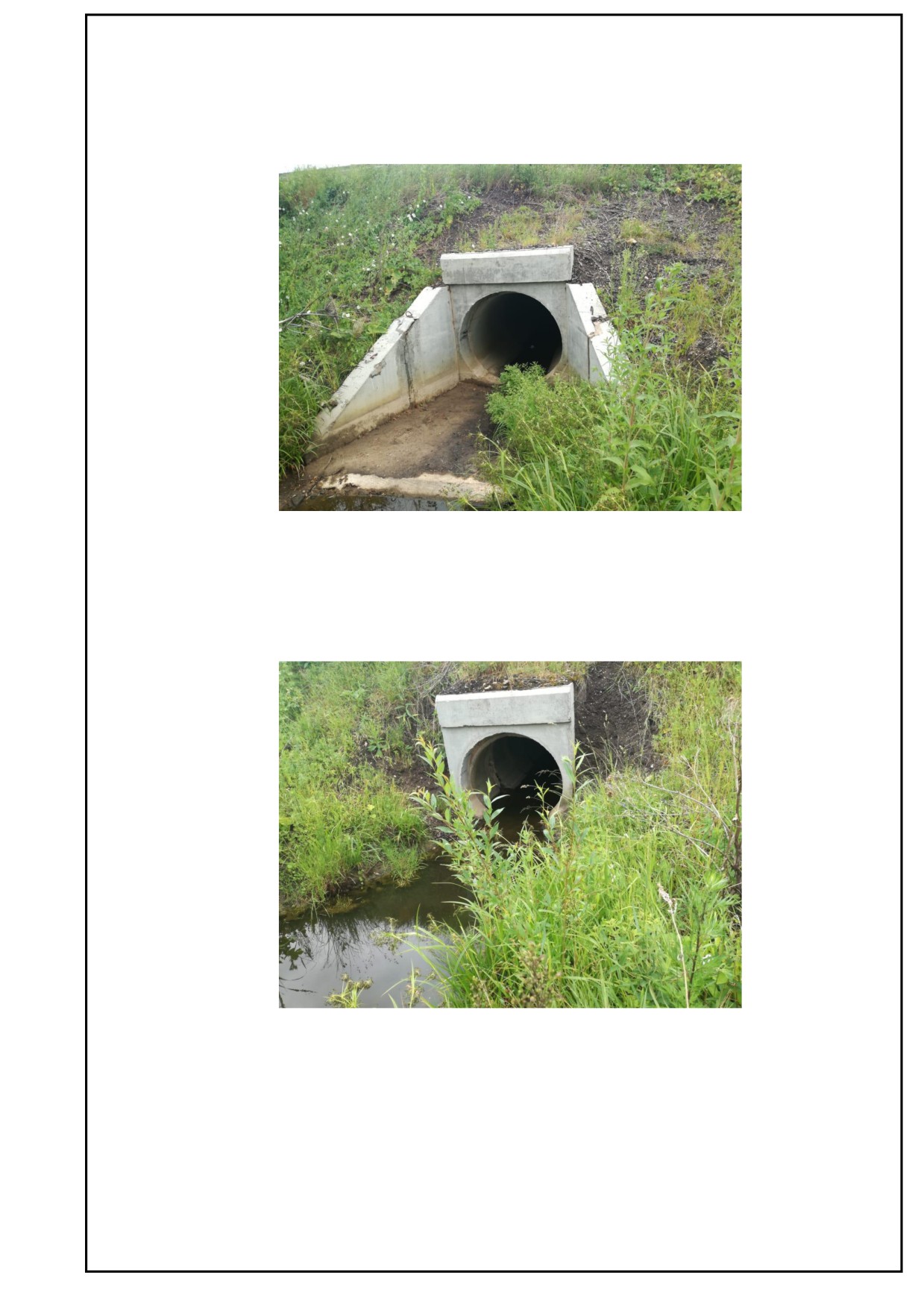

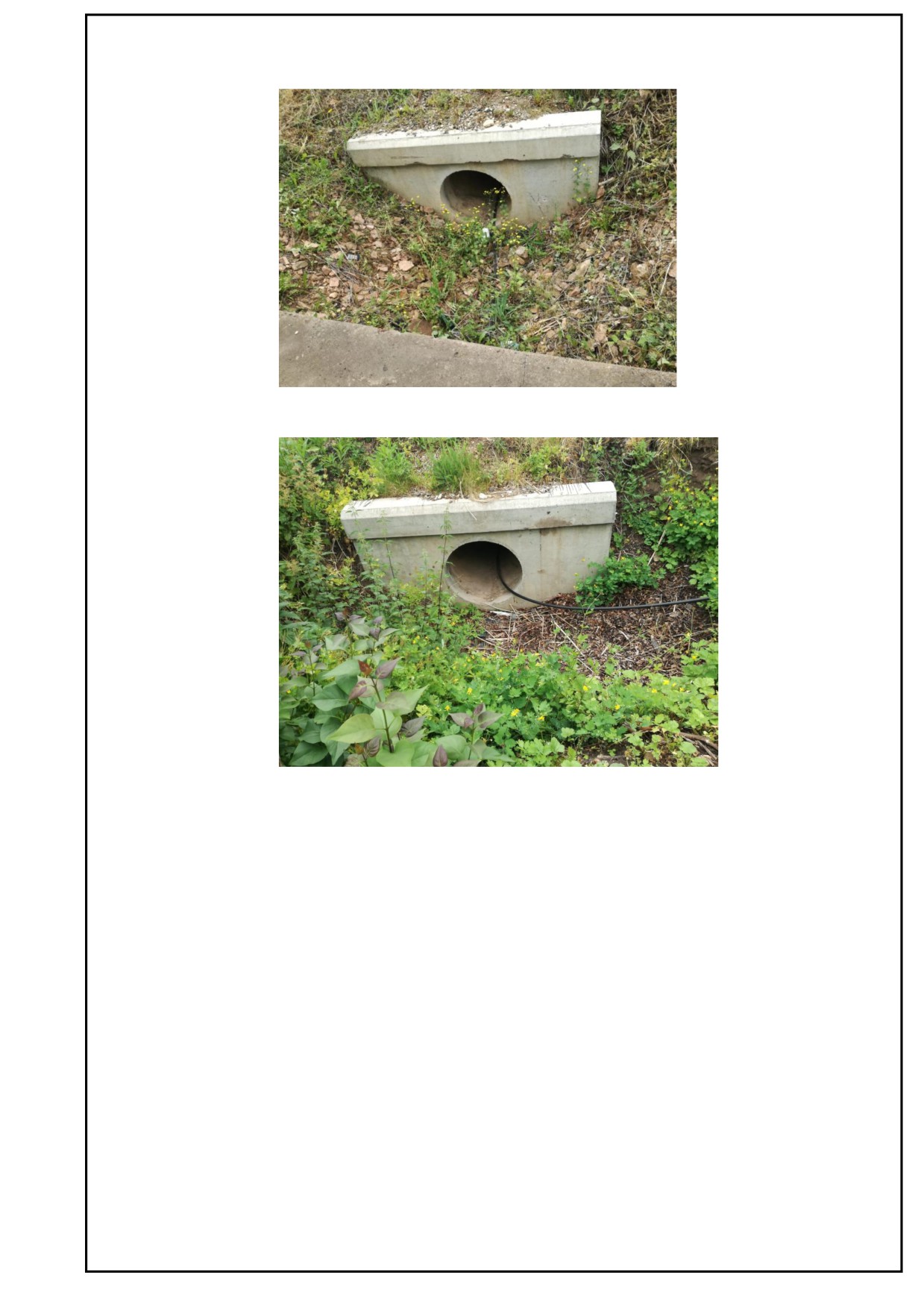

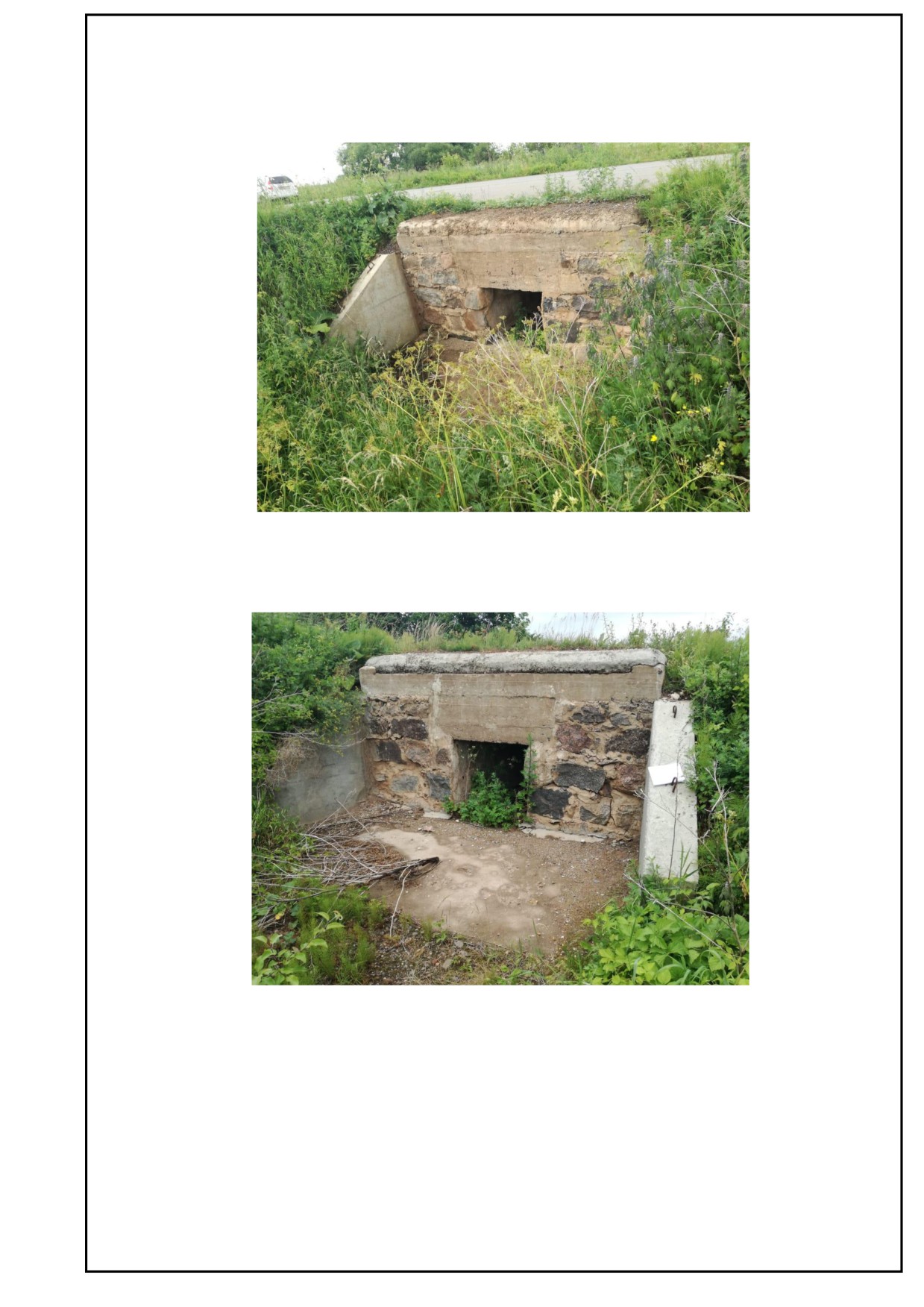

работ, под существующей автомобильной дорогой проложено 5 труб (ПК3+41,
ПК20+03, ПК34+10, ПК49+13и ПК67+75), материал ж/б. Описание состояния и
характеристика труб предоставлены в Текстовых приложениях п.7.7 Ведомость
искусственных сооружений.

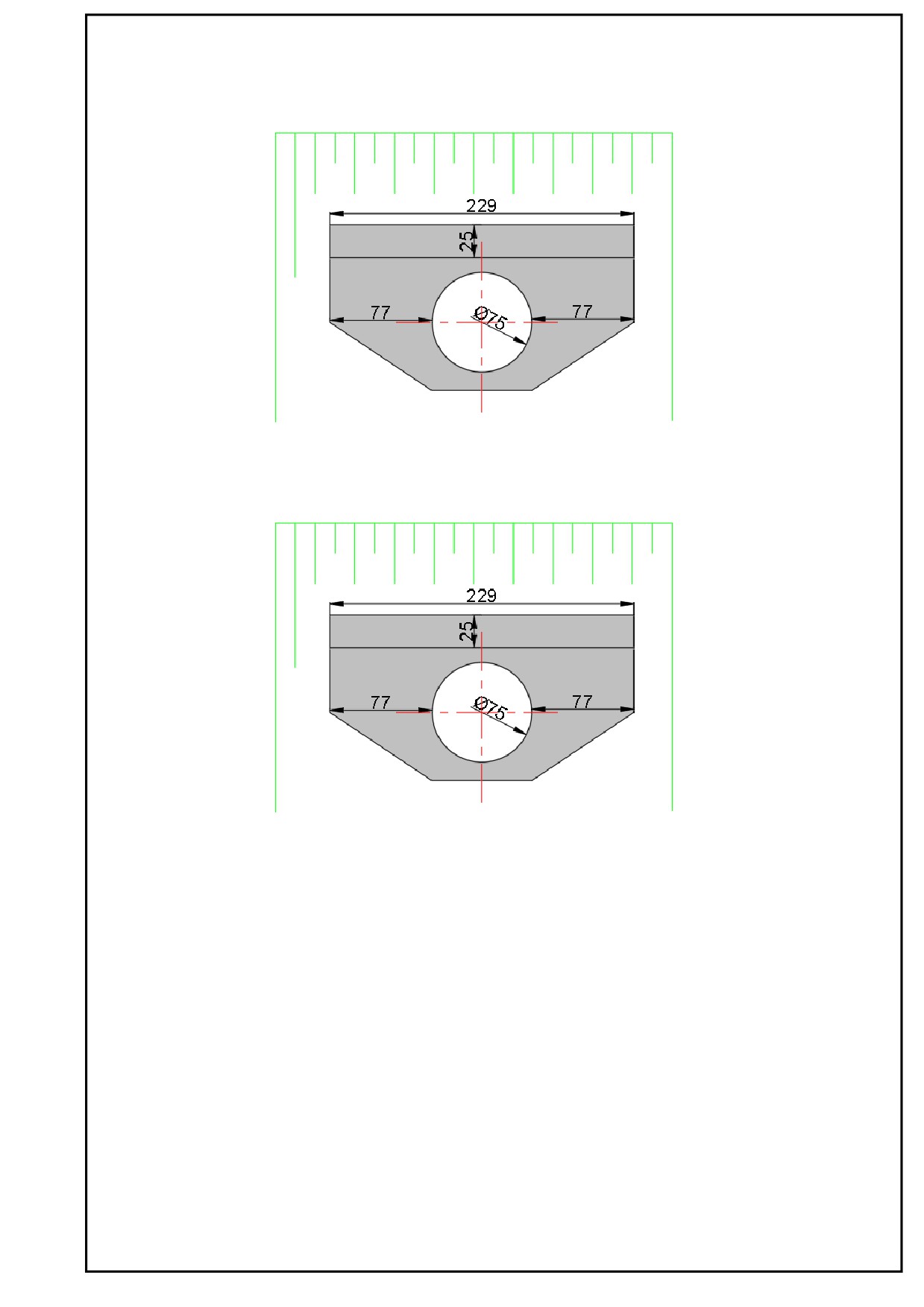

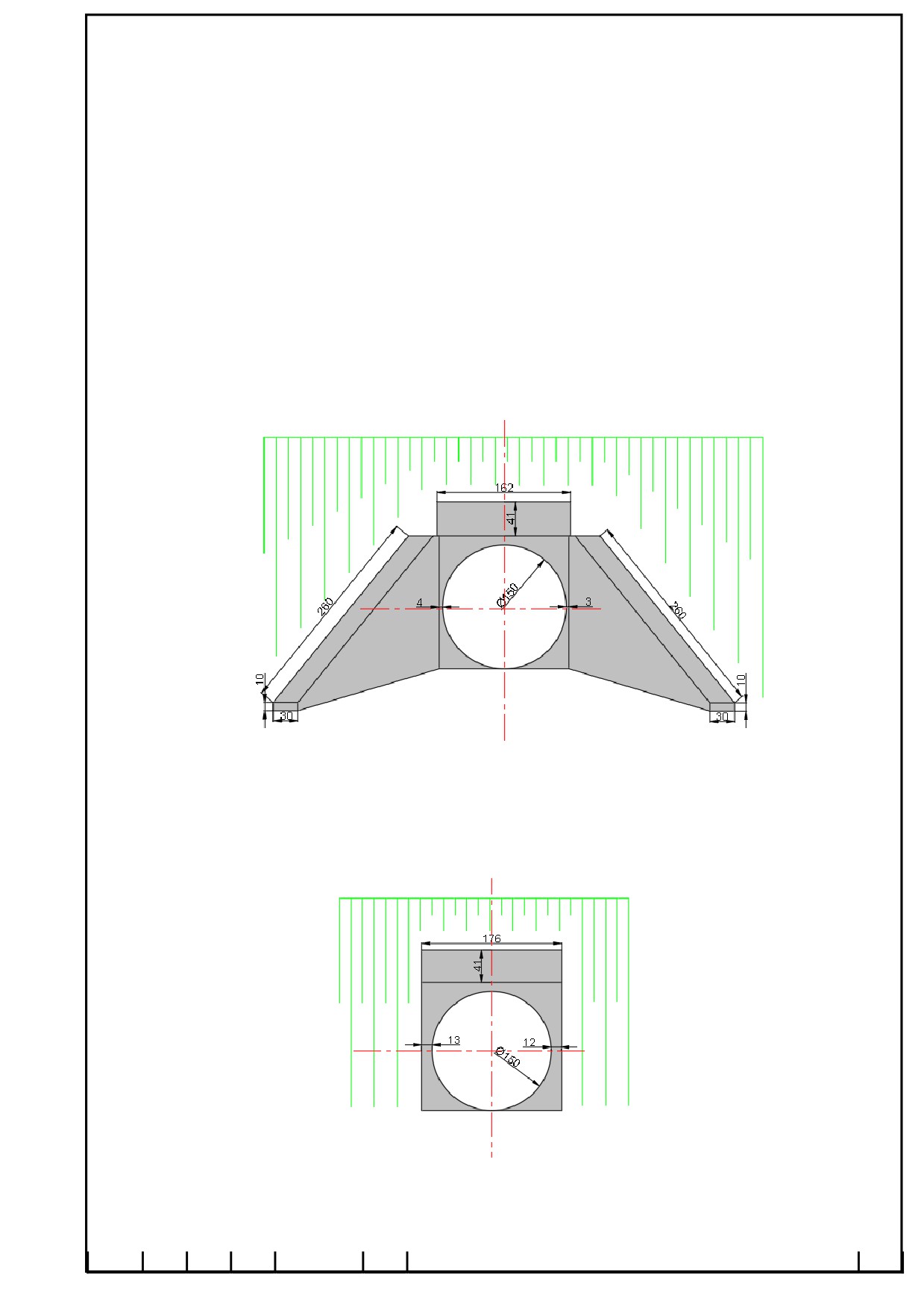

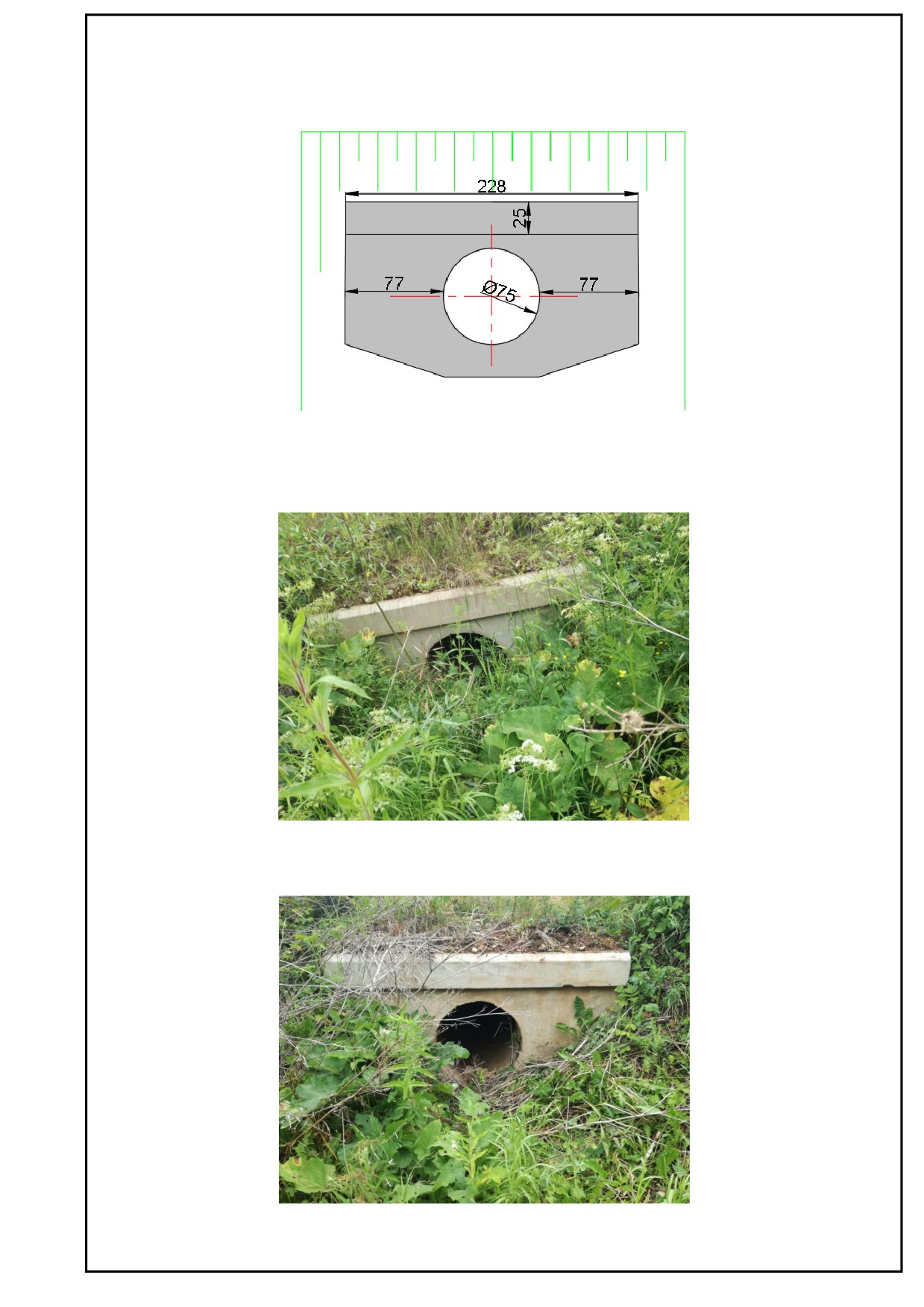

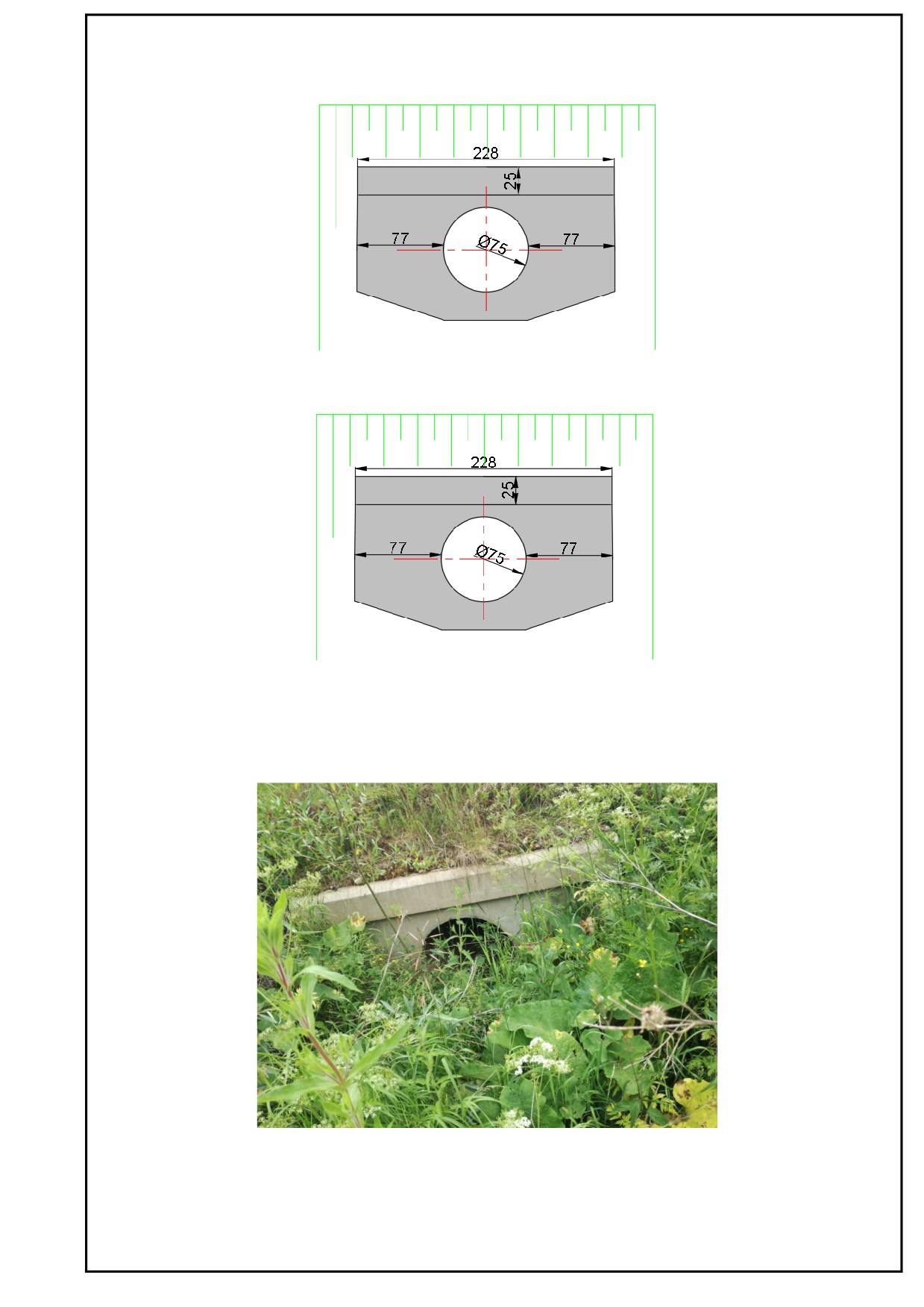

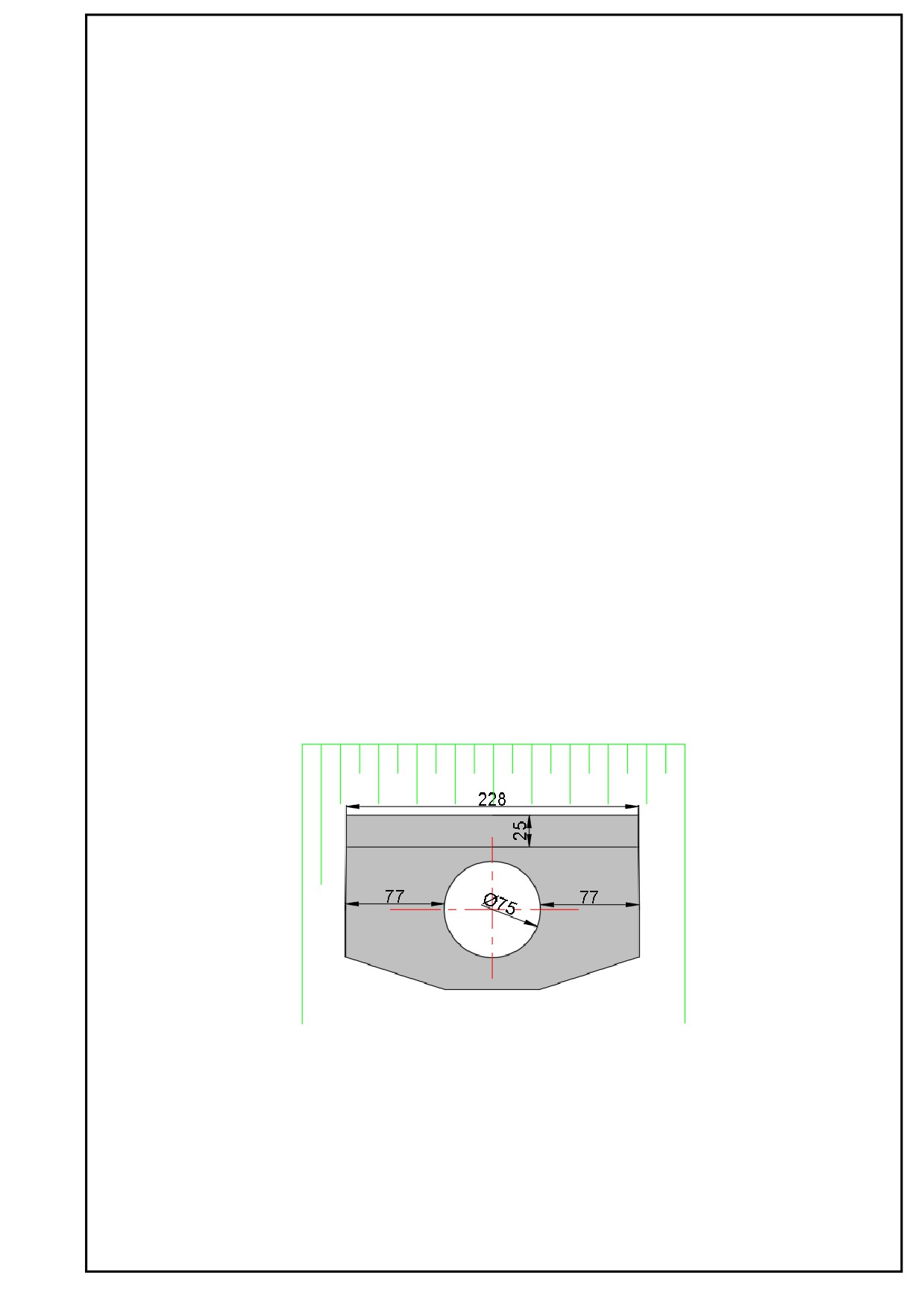

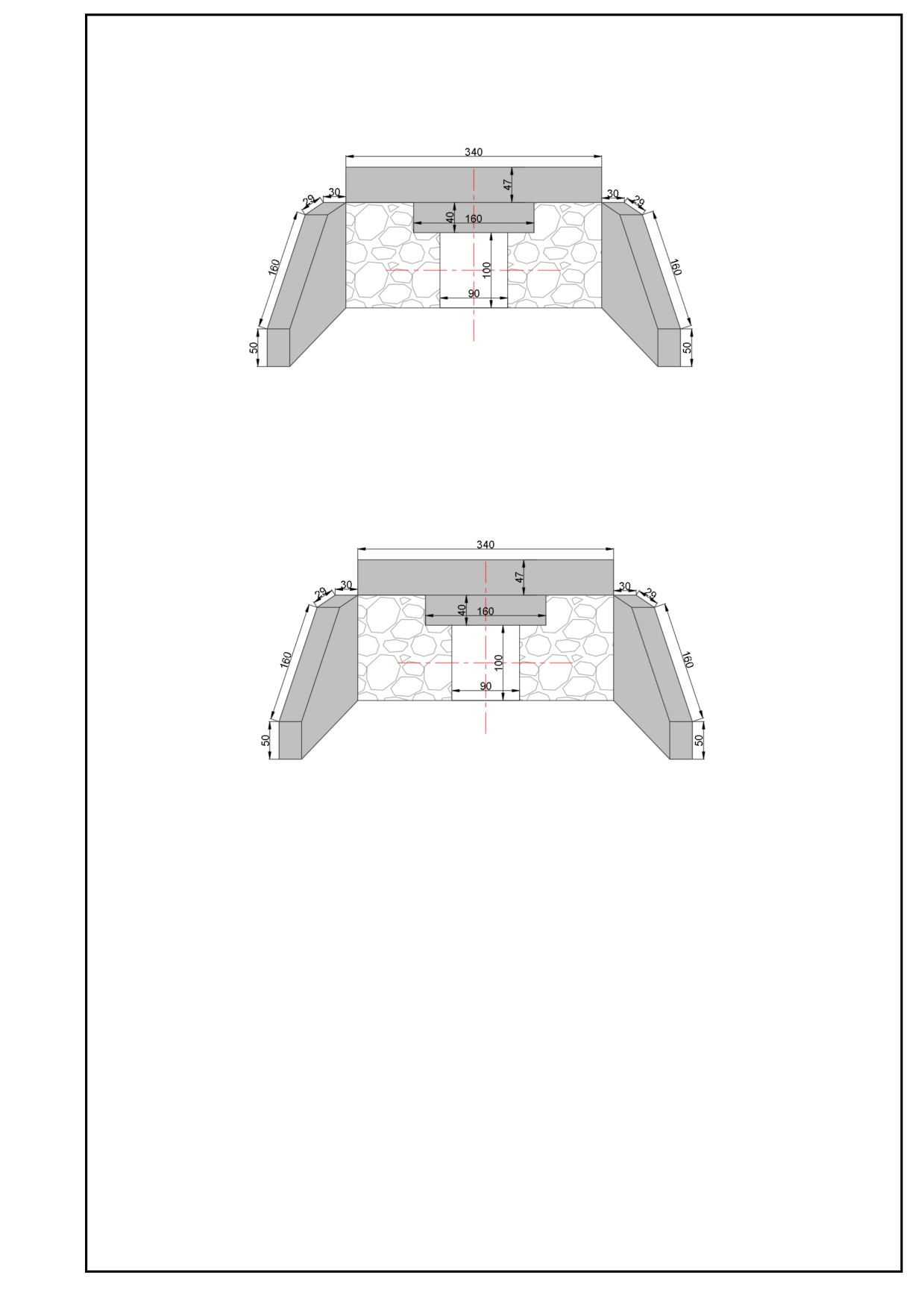

В п.8.4. Карточки труб содержится графическое изображение всех
конструктивных элементов труб (разрез и фасады).
На участке изысканий всего 36 съездов, покрытие - асфальтобетон и гр.
Все сведения о съездах и пересечениях отображены в п.7.15.
В границу работ по капитальному ремонту проектируемого участка
попадают инженерные коммуникации, проходящие вдоль и пересекающие трассу. С
владельцами подземных и надземных коммуникаций, попадающих в полосу
тахеометрической съемки, проведены выездные работы с целью уточнения
местоположения линий, мест сближения с трассой проектируемого участка
автодороги. Местоположение коммуникаций, их пересечения, технические
характеристики коммуникаций и
балансодержатели указаны в ведомости
пересекаемых коммуникаций, ведомости коммуникаций вдоль трассы
(п.7.9),
ведомости согласований технического отчета (п.7.8).
Измерения высоты подвесок проводов воздушных коммуникаций
производились при температуре +20 °С.
Для повышения удобства и безопасности дорожного движения на участке
установлены дорожные знаки (см.п.7.16 Ведомость дорожных знаков), барьерное
ограждение
(см.п.7.10 Ведомость барьерных ограждений), тротуары
(см.п.7.14
Ведомость тротуаров).
Так же на участке изысканий предусмотрено
5 автобусных остановок
(см.п.7.10 Ведомость автопавильонов).
Отвод воды не организован.
План трассы.
Проектная ось проложена по оси существующей автомобильной дороги, в
соответствии с требованиями и рекомендациями СНиП 2.05.02-85, СНиП 2.07.01-89
и ВСН 18-84, а также с учётом местных условий рельефа. Длина ремонтируемого
участка 7091 м.
Продольный профиль.
Продольный профиль составлен в МСК-53 в Балтийской системе высот. В
целом рассматриваемый участок трассы характеризуется всхолмленным рельефом со
значительными переломами. Продольный профиль представляет собой ломаную
линию с уклонами от 0 до 90 . Ширина земполотна на участке изысканий от 12м
до 24м, ширина дорожного покрытия от 6м до 18м (на съездах).
Обочины на протяжении всего участка находятся в удовлетворительном
состоянии.
4. Топографо - геодезические работы
Перед началом изысканий в Управлении Федеральной службы государственной
регистрации, кадастра и картографии по Новгородской области была получена
выписка координат шести пунктов Государственной геодезической сети. Система
координат - МСК-53, система высот - Балтийская 1977г.
Сведения о состоянии геодезических пунктов, использованных при
производстве работ на объекте:
Таблица 1.
Номер или
Сведения о состоянии пункта
Работы,
название пункта,
выполненные
Тип и
класс сети, тип
N
по
высота
центра и номер
п/п
наружного
ориентирных
возобновлени
знака
марки,
центра
знака
пунктов
ю внешнего
ориентирные
оформления
пункты
1
2
3
4
5
6
7
Шимск,
не
пир.,
не
1
1 кл.,
сохр.
утр.
производилис
3.8 м
отыскивались
Центр 58
ь
Голино,
не
пир.,
не
2
3 кл.,
сохр.
утр.
производилис
6.6 м
отыскивались
Центр 2 оп (17535)
ь
Борок,
произведена
сигн.,
не
3
2 кл.,
сохр.
утр.
расчистка от
40.1 м
отыскивались
Центр 2 оп (8844)
кустарника
Устрика,
не
сигн.,
не
4
3 кл.,
сохр.
утр.
производилис
16.4 м
отыскивались
Центр 2 оп (6060)
ь
центр I
Коростынь,
не
сигн.,
утр.,
не
5
1 кл.,
утр.
производилис
25.6 м
центр
отыскивались
Центр 32
ь
II сохр.
Сведения о методах создания планового и высотного обоснования
Плановое обоснование.
-Закладка временных геодезических планово- высотных пунктов;
-Координирование пунктов в местной системе координат с помощью GPS
оборудования;
-Прокладка теодолитного хода;
-Закрепление точек теодолитного хода.
Систему координат принять МСК 53.
Высотное обоснование.
Проложение замкнутого нивелирного хода по съемочным станциям с
установкой временных знаков.
Для закладки нивелирных знаков как можно больше использовать местные
предметы, например, на опорах линий электропередач
(могут быть оставлены
монтажные петли), на фундаментах высоковольтных линий электропередач и др.)
Систему высот принять - Балтийская 1977 г.
Точность определения планово-высотного обоснования положения
пунктов опорной геодезической сети.
В соответствии с требованиями СП 11-104-97 принимаются следующие

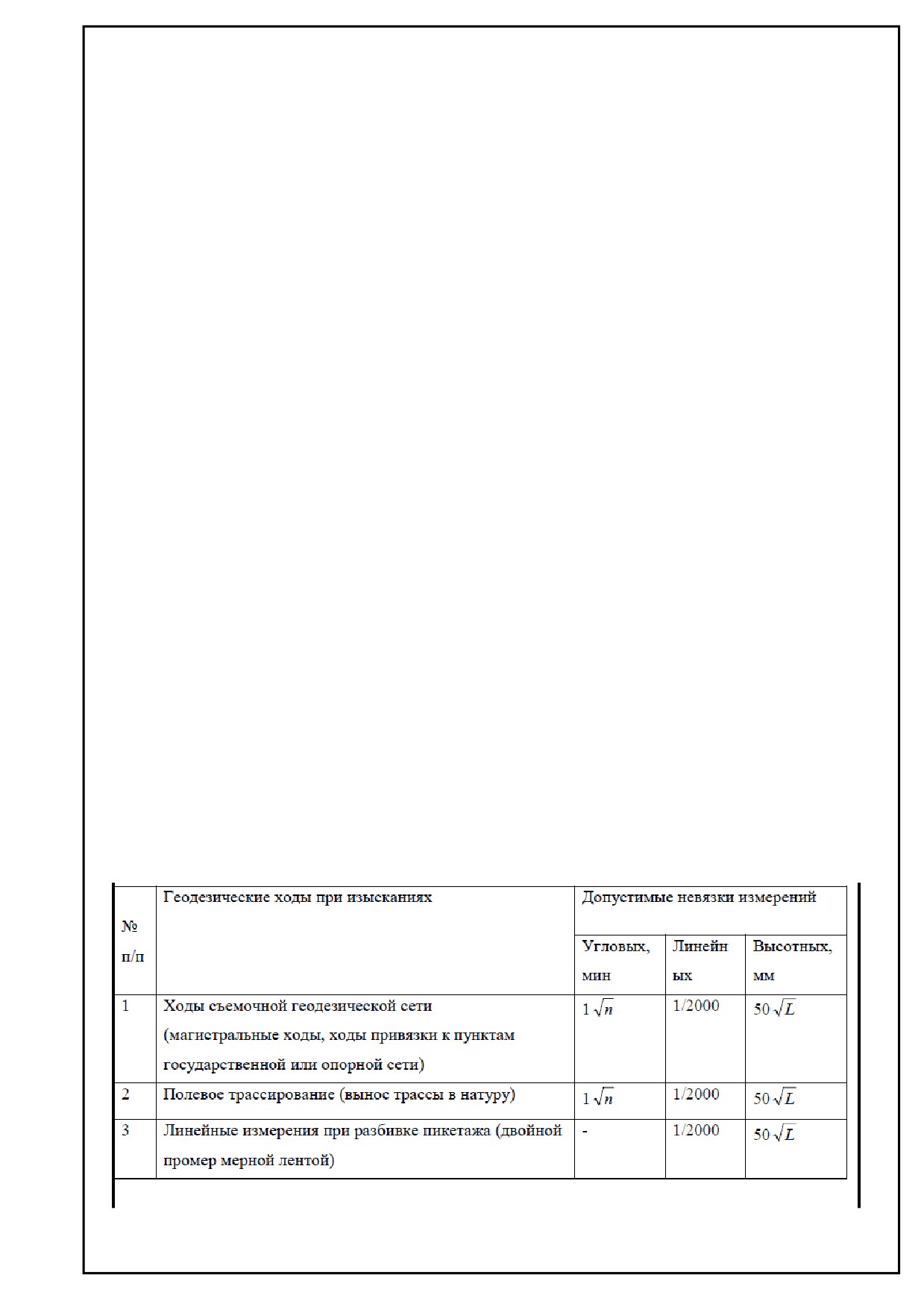

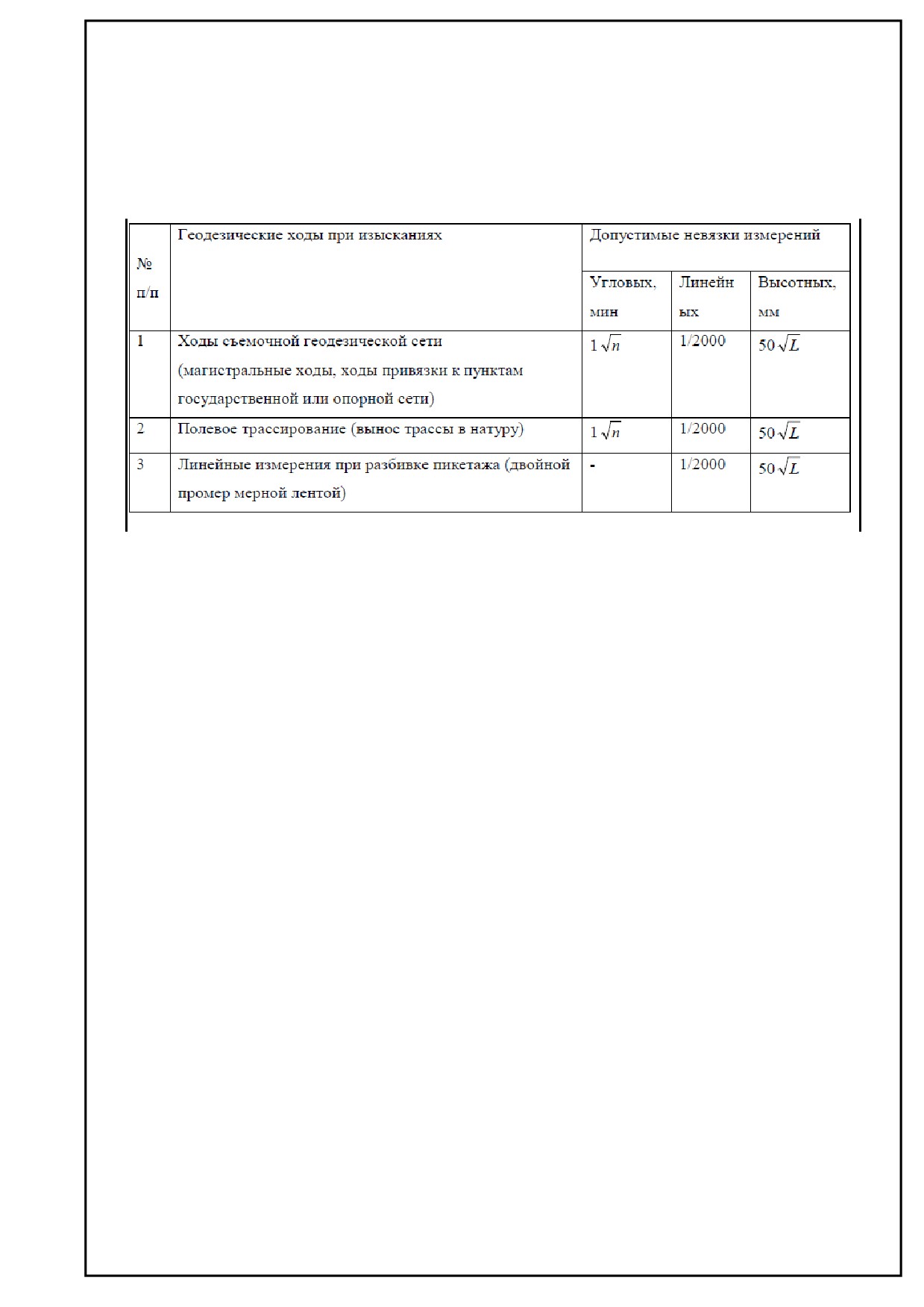

допускаемые невязки измерений в геодезических ходах (см. табл.)
Таблица 2.
Методика выполнения инженерно-геодезических изысканий.
Инженерно
- геодезические изыскания выполняются в три этапа:
подготовительный, полевой и камеральный.
В подготовительном этапе выполняются следующие работы:
- сбор исходных данных;
- подготовка к работе геодезических приборов и инструментов.
В полевом этапе выполняются следующие работы:
- рекогносцировочные обследования;
-создание сетей планово
- высотного обоснования производства инженерно
-
геодезических изысканий;
- производство тахеометрической съемки в масштабе 1:500;
- съемка подземных и надземных коммуникаций;
Требования к производству, обеспечению точности топографических съемок и их
созданию в СП 11-104-97(Приложения Г и Д).
В камеральном этапе должны быть выполнены:
- окончательная обработка полевых материалов и данных с оценкой точности
полученных результатов, с необходимой для проектирования и строительства
информацией об объектах, элементах ситуации и рельефа местности, о подземных и
надземных сооружениях с указанием их технических характеристик, а также об
опасных природных и техно природных процессах;
- составление и передача заказчику технического отчета с необходимыми
приложениями по результатам выполненных инженерно - геодезических изысканий;
- передача в установленном порядке отчетных материалов, выполненных инженерно
- геодезических изысканий в государственные фонды;
Метод выполнения топографической съемки
- тахометрическая съемка
электронным тахеометром, полярным способом с пунктом созданного планово -
высотного обоснования. Ситуация и рельеф местности, подземные и наземные
сооружения и коммуникации должны изображаться на инженерно
-
топографических планах условными знаками, утвержденными или согласованными
федеральной службой геодезии и картографии.
При производстве инженерно-геодезических изысканий применялись следующие
приборы:
Электронный тахеометр Sokkia SET 650RX, №115149.
Отражатель VEGA SPO2T с маркой.
Все приборы прошли метрологическую аттестацию, свидетельства о поверке
прилагаются к отчету.
В высотном отношении трассу необходимо закрепить реперами с
использованием местных предметов и металлическими трубами. Эскизы реперов
будут в соответствующей ведомости.
Высотное съемочное обоснование создается путем проложения хода
технического нивелирования по точкам планового обоснования. Нивелирование
производилось нивелиром LeicaSprinter 50 №1111634,геометрическим методом по
цифровой рейке LeicaGTL4M.
Камеральные работы будут производиться в программном комплексе Topomatic
Robur - Изыскания.
5. Технический контроль и приемка выполненных работ.
Контроль производства топографо - геодезических работ осуществляется на всех
этапах их производства.
Точность создания инженерно - топографических планов средние и предельно
допустимые погрешности в соответствии с п.п.5.7.
-
5.12 СП
47.13330.2016
«Инженерные изыскания для строительства основные положенияª.
На этапе выполнения подготовительных работ осуществляется контроль сбора
исходных данных, получения разрешения, подготовки геодезических приборов и
инструментов.
В процессе и по завершению этапа полевых работ осуществляется визуальный и
инструментальный контроль создания планово
- высотного обоснования
производства изысканий, контроль топографической
(тахеометрической) съемки
местности. Инструментальный (полевой) контроль производится путем проложения
контрольных нивелирных и теодолитных ходов, линейных измерений от точек
обоснования до твердых контуров и нивелированием характерных точек местности.
По окончанию выполнения камеральных работ производится оценка
выпускаемых материалов изысканий: топографических планов, продольного
профиля, поперечных профилей и ведомостей. Контроль составления отчета
осуществляется путем сопоставления данных заносимых в ведомости
(реперов,
закреплений, съездов, пересекаемых коммуникаций, труб, мостов и др.) с данными:
топографической съемки участков трассы, продольным и поперечным профилям на
предмет их идентичности и достоверности, соответствия данным полевых журналов:
трассирования, пикетажным, нивелирным, измерения углов и длин линий и др.
На этапе выпуска отчета осуществляется контроль соответствия выпускаемой
продукции установленным требованиям, а именно технического задания и
нормативным документам.
Ответственным за качество выполнения инженерно - геодезических изысканий
является начальник отдела.
В отчете по изысканиям дается справка о соответствии выполненных инженерно
- геодезических изысканий техническому заданию и нормативным документам.
Охрана труда.
К производству геодезических работ допускаются лица, прошедшие вводный
инструктаж по охране труда непосредственно на рабочем месте.
При работе на краю проезжей части дороги с интенсивным движением
транспорта назначается наблюдатель - рабочий, в обязанности которого входит
обеспечение безопасности работающих от движущегося транспорта.
Рабочие места геодезистов, расположены вблизи перепадов по высоте 1,3 м и
более, должны быть ограждены защитными или сигнальными ограждениями в
соответствии с требованиями ПТБ-88 "Правила по технике безопасности на
топографо-геодезических работах".
К работам на высоте допускаются лица, прошедшие медицинское
освидетельствование в порядке, определенным Минздравом Р.Ф.
Нельзя производить геодезические работы:
- вблизи нависших стенок,
- на краю незакрепленных откосов,
- под стрелой экскаватора или крана, даже если он не работает, а также находиться
вблизи во время работы.
При подсвечивании геодезических приборов и приспособлений необходимо
пользоваться карманными электрическими фонарями различного типа. Перемещение
геодезистов с приборами должно осуществляться по лестничным маршам, имеющим
ограждения.
Выполняя работы на действующем объекте, геодезист должен находиться за
пределами опасной зоны.
При съемке водопроводных, канализационных и других колодцев, при замерах
рулеткой или установке рейки внутри колодцев нужно убедиться, что в них
отсутствуют вредные газы.
6. Заключение.
Представленные материалы технического отчёта по инженерно-
геодезическим изысканиям выполнены в полном объеме в соответствии с
программой работ утверждённой заказчиком и требований нормативной
документации в области строительства в РФ по состоянию на 2018 год.
Проведения дополнительных инженерно-геодезических изысканий для обоснования
проектных решений по данному объекту не требуется.
Методика производства полевых работ апробирована, не наносит
существенного вреда окружающей среде, выполнена с соблюдением правил
пожарной, экологической, санитарной, дорожной безопасности.
В результате выполненных полевых и камеральных работ создано планово-
съемочное обоснование объекта в установленной системе координат и высот.
Целью и задачей инженерно-геодезических изысканий являлось комплексное
изучение инженерно-геодезических условий и предоставление достоверных, в
полном объеме материалов, достаточных для разработки проектной документации
по подъезду по старому направлению к д. Коростынь с устройством пешеходной
дорожки на участке дороги км 4+045 - км 4+645 к Путевому дворцу Екатерины в д.
Коростынь Шимского муниципального района Новгородской областиª.
Материалы выполненных полевых работ не входят в состав технического
отчета, и хранятся вместе с подлинником отчета в архиве исполнителя инженерных
изысканий.
Изыскательская продукция передается заказчику в виде отчета о
выполненных инженерных изысканиях, оформленного в соответствии с
требованиями нормативных документов и государственных стандартов России,
состоящего из текстовой и графической частей и приложений
(в текстовой,
графической, цифровой форме представления информации.
Выполненные инженерно-геодезических изыскания являются достаточными и
имеют полный объем для выполнения поставленных задач и целей и соответствуют
требованиям нормативных документов и государственных стандартов,
техническому заданию:
-ГКИНП-02-033-82 «Инструкция по топографической съемке в масштабах
1:5000, 1:2000, 1:1000 и 1:500ª.
- ГОСТ 32869-2014 Дороги автомобильные общего пользования. Требования к
проведению топографо-геодезических изысканий.
- ГОСТ 32836-2014 Дороги автомобильные общего пользования. Изыскания
автомобильных дорог. Общие требования.
-СП
47.13330.2012 Инженерные изыскания для строительства. Основные
положения.
-СП 11-104-97 Инженерно-геодезические изыскания для строительства.
-СП 46.13330.2012 Мосты и трубы.
-СП 35.13330.2011 Мосты и трубы.
-СП 78.13330.2012 Автомобильные дороги.
-СП 34.13330.2012 Автомобильные дороги.
-СП 42.13330.2011 Градостроительство. Планировка и застройка городских и
сельских поселений.
-ВСН
18-84 Указания по архитектурно-ландшафтному проектированию
автомобильных дорог. А также с
«Правилами по технике безопасности при
изысканиях и проектировании железных и автомобильных дорогª.
Инженерно-геодезические изыскания для реконструкции автомобильной
дороги общего пользования межмуниципального значения: Подъезд по старому
направлению к д. Коростынь с устройством пешеходной дорожки на участке дороги
км 4+045 - км 4+645 к Путевому дворцу Екатерины в д. Коростынь Шимского
муниципального района Новгородской области выполнены на основании задания на
производство инженерно-геодезических изысканий, выданного главным инженером
ГОКУ «Новгородавтодорª Л.В.Орденко и согласовано генеральным директором
ООО «Артстройª Р.С. Бабкиным.
Заказчик: ГОКУ «Новгородавтодорª, г. Великий Новгород, ул. Славная, д. 55
Генеральный проектировщик: ООО «Артстройª г.Москва ул.Шкулева д.9
кор.2
Исполнитель инженерно-геодезических изысканий: ИП Ильницкий Д.В.
302010 г. Орел ул. Орелстроевская д.17.кв.1, тел. 89208048947.
Инженерно
- геодезические изыскания будут выполняться инженерно-
геодезической группой ИП Ильницкий Д.В. в составе 5 человек:
- Кудряшов Станислав Вячеславович;
- Ляхов Сергей Владимирович;
- Алтунин Алексей Эдуардович;
- Бахтин Алексей Валентинович;
- Дюльгин Сергей Сергеевич.
ИП Ильницкий осуществляет свою деятельность на основании свидетельства
№ СРО 0004.01-2011-575207944500-И-006 выданного 04.10.2011г.
Требования к составу, методам и точности изысканий будут приняты в
соответствии с действующими нормативными документами - СП 47.13330.2016, СП
11 - 104 - 97.
Местоположение объекта: д. Коростынь Шимского муниципального района
Новгородской области.
На участке работ принято:
Система координат - МСК-53.
Система высот - Балтийская 1977г.
ч
док.
Требования к составу, методам и точности измерений приняты в соответствии
с действующими нормативными документами:
-ГКИНП-02-033-82 «Инструкция по топографической съемке в масштабах
1:5000, 1:2000,
1:1000 и 1:500ª.
- ГОСТ 32869-2014 Дороги автомобильные общего пользования. Требования к
проведению
топографо-геодезических изысканий.
- ГОСТ 32836-2014 Дороги автомобильные общего пользования. Изыскания
автомобильных
дорог. Общие требования.
-СП 47.13330.2012 Инженерные изыскания для строительства. Основные
положения.
-СП 11-104-97 Инженерно-геодезические изыскания для строительства.
-СП 46.13330.2012 Мосты и трубы.
-СП 35.13330.2011 Мосты и трубы.
-СП 78.13330.2012 Автомобильные дороги.
-СП 34.13330.2012 Автомобильные дороги.
-СП 42.13330.2011 Градостроительство. Планировка и застройка городских и
сельских
поселений.
-ВСН
18-84 Указания по архитектурно-ландшафтному проектированию
автомобильных дорог. А также с
«Правилами по технике безопасности при
изысканиях и проектировании железных и автомобильных дорогª.
Перед началом работ с группой проведен инструктаж по технике безопасности.
В процессе производства инженерно-геодезических изысканий выполнены
следующие виды и объёмы работ:
ч
док.
Таблица 1
№
Наименование работ
Единица измерений
Объемы
1
Закладка временных реперов
Шт.
21
2
Тахеометрическая съемка М 1:500
га
7,6
3
Проложение теодолитного хода
м
7091
1. ОЦЕНКА ИЗУЧЕННОСТИ РАЙОНА ИЗЫСКАНИЙ.
В топографо-геодезическом отношении район работ изучен. В ходе изысканий
данные района были изучены с помощью Интернет-сервисов «Яндекс Картыª и
«Google mapsª. Была произведена фотосъемка района работ изысканий и
прилегающей территории.
Перед началом изысканий в Управлении Федеральной службы государственной
регистрации, кадастра и картографии по Новгородской области была получена
выписка координат шести пунктов Государственной геодезической сети. Система
координат - МСК-53, система высот - Балтийская 1977г.
Сведения о состоянии геодезических пунктов, использованных при
производстве работ на объекте:
ч
док.
Таблица
Номер или
Сведения о состоянии пункта
Работы,
название пункта,
выполненные
Тип и
класс сети, тип
N
по
высота
центра и номер
п/п
наружного
ориентирных
возобновлени
знака
марки,
центра
знака
пунктов
ю внешнего
ориентирные
оформления
пункты
1
2
3
4
5
6
7
Шимск,
не
пир.,
не
1
1 кл.,
сохр.
утр.
производилис
3.8 м
отыскивались
Центр 58
ь
Голино,
не
пир.,
не
2
3 кл.,
сохр.
утр.
производилис
6.6 м
отыскивались
Центр 2 оп (17535)
ь
Борок,
произведена
сигн.,
не
3
2 кл.,
сохр.
утр.
расчистка от
40.1 м
отыскивались
Центр 2 оп (8844)
кустарника
Устрика,
не
сигн.,
не
4
3 кл.,
сохр.
утр.
производилис
16.4 м
отыскивались
Центр 2 оп (6060)
ь
центр I
Коростынь,
не
сигн.,
утр.,
не
5
1 кл.,
утр.
производилис
25.6 м
центр
отыскивались
Центр 32
ь
II сохр.
2. Краткая физико-географическая характеристика района.
Область расположена на северо-западе Русской
(Восточно-Европейской)
равнины, в пределах Приильменской низменности и северных отрогов Валдайской
возвышенности в умеренных широтах северного полушария, в лесной зоне. Область
простирается с запада на восток на 385 км, а с севера на юг - на 250 км, граничит с
Псковской, Тверской, Ленинградской и Вологодской областями. Территория
области 55,3 тыс.кв.км.
Климат.
Климат Новгородской области умеренно-континентальный, близкий к морскому.
Осадков выпадает на 200-500 мм больше, чем может испариться. Годовое их
количество колеблется в пределах 540-750 мм. Максимум осадков приходится на
лето (38%), немного меньше - на осень (27%).
Рельеф.
Поверхность русской равнины в пределах области имеет пологоволнистый
характер. Самые низкие места приходятся на Приильменскую низменность (от 18 до
ч
док.
50 м над уровнем моря), самые высокие - на Валдайскую возвышенность (около 300
м над уровнем моря).
Гидрография.
Среди холмов валдайской возвышенности встречаются многочисленные
понижения, некоторые из них заняты озерами, Эти озера имеют живописные берега,
изрезанные мысами и заливами (Селигер, Велье, Валдайское и мн.др.). Часто
встречаются длинные, узкие озера, расположенные в древних, доледниковых
ложбинах. Крупнейшее озеро на территории области - Ильмень.
Растительность.
Лесная зона Новгородской области делится на две подзоны - тайга и смешанные
леса, граница между которыми выражена не резко. В настоящее время леса
занимают около 40 % территории области и представлены тремя типами: хвойные,
смешанные и мелколиственные леса. Около 20 % площади области находится под
болотами, кустарником и водами, 16% занимают сельскохозяйственные угодья.
Почвы.
Почвы в основном дерново-подзолистые повышенной кислотности, с небольшим
содержанием гумуса. Распространены также подзолисто-болотные почвы. На
территории Новгородской области имеются разнообразные полезные ископаемые
нерудного происхождения. Наибольшее промышленное значение имеют
83
разведанных месторождения огнеупорных глин, известняков, кварцевых песков,
минеральных красок. Почти неограниченные возможности имеются в увеличении
добычи торфа (639 месторождений), разведано 34 месторождения сопропеля и 7
месторождений пресных подземных вод.
3. Топографо-геодезические условия района изысканий.
Изыскиваемый участок межмуниципального значения находится в д.
Коростынь Шимского муниципального района Новгородской области.
Существующая автомобильная дорога построена по нормам IV технической
категории. Дорога имеет капитальный тип дорожной одежды, 2 полосы движения.
Состояние дорожного покрытия удовлетворительное.
ч
док.
По данным обследования, проведенного при выполнении изыскательских
работ, под существующей автомобильной дорогой проложено 5 труб (ПК3+41,
ПК20+03, ПК34+10, ПК49+13и ПК67+75), материал ж/б. Описание состояния и
характеристика труб предоставлены в Текстовых приложениях п.7.7 Ведомость
искусственных сооружений.
В п.8.4. Карточки труб содержится графическое изображение всех
конструктивных элементов труб (разрез и фасады).
На участке изысканий всего 36 съездов, покрытие - асфальтобетон и гр.
Все сведения о съездах и пересечениях отображены в п.7.15.
В границу работ по капитальному ремонту проектируемого участка
попадают инженерные коммуникации, проходящие вдоль и пересекающие трассу.
С владельцами подземных и надземных коммуникаций, попадающих в полосу
тахеометрической съемки, проведены выездные работы с целью уточнения
местоположения линий, мест сближения с трассой проектируемого участка
автодороги. Местоположение коммуникаций, их пересечения, технические
характеристики коммуникаций и балансодержатели указаны в ведомости
пересекаемых коммуникаций, ведомости коммуникаций вдоль трассы
(п.7.9),
ведомости согласований технического отчета (п.7.8).
Измерения высоты подвесок проводов воздушных коммуникаций
производились при температуре +20 °С.
Для повышения удобства и безопасности дорожного движения на участке
установлены дорожные знаки (см.п.7.16 Ведомость дорожных знаков), барьерное
ограждение
(см.п.7.10 Ведомость барьерных ограждений), тротуары
(см.п.7.14
Ведомость тротуаров).
Так же на участке изысканий предусмотрено
5 автобусных остановок
(см.п.7.10 Ведомость автопавильонов).
Отвод воды не организован.
ч
док.
План трассы.
Проектная ось проложена по оси существующей автомобильной дороги, в
соответствии с требованиями и рекомендациями СНиП 2.05.02-85, СНиП 2.07.01-89
и ВСН 18-84, а также с учётом местных условий рельефа. Длина ремонтируемого
участка 7091 м.
Продольный профиль.
Продольный профиль составлен в МСК-53 в Балтийской системе высот. В
целом рассматриваемый участок трассы характеризуется всхолмленным рельефом
со значительными переломами. Продольный профиль представляет собой ломаную
линию с уклонами от 0 до 90
. Ширина земполотна на участке изысканий от 12м
до 24м, ширина дорожного покрытия от 6м до 18м (на съездах).
Обочины на протяжении всего участка находятся в удовлетворительном
состоянии.
4. Сведения о методах создания планового и высотного обоснования
Плановое обоснование.
-Закладка временных геодезических планово высотных пунктов
-Координирование пунктов в местной системе координат с помощью GPS
оборудования.
-Прокладка теодолитного хода.
-Закрепление точек теодолитного хода
Систему координат принять МСК 53.
Высотное обоснование.
Проложение замкнутого нивелирного хода по съемочным станциям с
установкой временных знаков.
Для закладки нивелирных знаков как можно больше использовать местные
предметы, например, на опорах линий электропередач
(могут быть оставлены
монтажные петли), на фундаментах высоковольтных линий электропередач и др.)
Систему высот принять - Балтийская 1977 г.
ч
док.
Точность определения планово-высотного обоснования положения
пунктов опорной геодезической сети.
В соответствии с требованиями СП 11-104-97 принимаются следующие
допускаемые невязки измерений в геодезических ходах (см. табл.).
Таблица
Методика выполнения инженерно-геодезических изысканий.
Инженерно
- геодезические изыскания выполняются в три этапа:
подготовительный, полевой и камеральный.
В подготовительном этапе выполняются следующие работы:
- сбор исходных данных;
- подготовка к работе геодезических приборов и инструментов.
В полевом этапе выполняются следующие работы:
- рекогносцировочные обследования;
-создание сетей планово
- высотного обоснования производства инженерно
-
геодезических изысканий;
- производство тахеометрической съемки в масштабе 1:500;
- съемка подземных и надземных коммуникаций;
Требования к производству, обеспечению точности топографических съемок и
их созданию в СП 11-104-97(Приложения Г и Д).
В камеральном этапе должны быть выполнены:
- окончательная обработка полевых материалов и данных с оценкой точности
полученных результатов, с необходимой для проектирования и строительства
ч
док.
информацией об объектах, элементах ситуации и рельефа местности, о подземных и
надземных сооружениях с указанием их технических характеристик, а также об
опасных природных и техно природных процессах;
- составление и передача заказчику технического отчета с необходимыми
приложениями по результатам выполненных инженерно
- геодезических
изысканий;
- передача в установленном порядке отчетных материалов, выполненных инженерно
- геодезических изысканий в государственные фонды;
Метод выполнения топографической съемки
- тахометрическая съемка
электронным тахеометром, полярным способом с пунктом созданного планово -
высотного обоснования. Ситуация и рельеф местности, подземные и наземные
сооружения и коммуникации должны изображаться на инженерно
-
топографических планах условными знаками, утвержденными или согласованными
федеральной службой геодезии и картографии.
При производстве инженерно-геодезических изысканий применялись
следующие приборы:
Электронный тахеометр Sokkia SET 650RX, №115149.
Отражатель VEGA SPO2T с маркой.
Все приборы прошли метрологическую аттестацию, свидетельства о поверке
прилагаются к отчету.
В высотном отношении трассу необходимо закрепить реперами с
использованием местных предметов и металлическими трубами. Эскизы реперов
будут в соответствующей ведомости.
Высотное съемочное обоснование создается путем проложения хода
технического нивелирования по точкам планового обоснования. Нивелирование
производилось нивелиром LeicaSprinter 50 №1111634,геометрическим методом по
цифровой рейке LeicaGTL4M.
Камеральные работы будут производиться в программном комплексе Topomatic
Robur - Изыскания.
ч
док.
5. ТЕХНИЧЕСКИЙ КОНТРОЛЬ И ПРИЕМКА ВЫПОЛНЕННЫХ РАБОТ.
Контроль производства топографо - геодезических работ осуществляется на
всех этапах их производства.
Точность создания инженерно - топографических планов средние и предельно
допустимые погрешности в соответствии с п.п.5.7.
-
5.12 СП
47.13330.2016
«Инженерные изыскания для строительства основные положенияª.
На этапе выполнения подготовительных работ осуществляется контроль сбора
исходных данных, получения разрешения, подготовки геодезических приборов и
инструментов.
В процессе и по завершению этапа полевых работ осуществляется визуальный и
инструментальный контроль создания планово
- высотного обоснования
производства изысканий, контроль топографической (тахеометрической) съемки
местности. Инструментальный (полевой) контроль производится путем проложения
контрольных нивелирных и теодолитных ходов, линейных измерений от точек
обоснования до твердых контуров и нивелированием характерных точек местности.
По окончанию выполнения камеральных работ производится оценка
выпускаемых материалов изысканий: топографических планов, продольного
профиля, поперечных профилей и ведомостей. Контроль составления отчета
осуществляется путем сопоставления данных заносимых в ведомости (реперов,
закреплений, съездов, пересекаемых коммуникаций, труб, мостов и др.) с данными:
топографической съемки участков трассы, продольным и поперечным профилям на
предмет их идентичности и достоверности, соответствия данным полевых
журналов: трассирования, пикетажным, нивелирным, измерения углов и длин линий
и др.
На этапе выпуска отчета осуществляется контроль соответствия выпускаемой
продукции установленным требованиям, а именно технического задания и
нормативным документам.
Ответственным за качество выполнения инженерно - геодезических изысканий
является начальник отдела.
В отчете по изысканиям дается справка о соответствии выполненных инженерно
- геодезических изысканий техническому заданию и нормативным документам.
ч
док.
6. ОХРАНА ТРУДА.
К производству геодезических работ допускаются лица, прошедшие вводный
инструктаж по охране труда непосредственно на рабочем месте.
При работе на краю проезжей части дороги с интенсивным движением
транспорта назначается наблюдатель - рабочий, в обязанности которого входит
обеспечение безопасности работающих от движущегося транспорта.
Рабочие места геодезистов, расположены вблизи перепадов по высоте 1,3 м и
более, должны быть ограждены защитными или сигнальными ограждениями в
соответствии с требованиями ПТБ-88 "Правила по технике безопасности на
топографо-геодезических работах".
К работам на высоте допускаются лица, прошедшие медицинское
освидетельствование в порядке, определенным Минздравом Р.Ф.
Нельзя производить геодезические работы:
- вблизи нависших стенок,
- на краю незакрепленных откосов,
- под стрелой экскаватора или крана, даже если он не работает, а также находиться
вблизи во время работы.
При подсвечивании геодезических приборов и приспособлений необходимо
пользоваться карманными электрическими фонарями различного типа.
Перемещение геодезистов с приборами должно осуществляться по лестничным
маршам, имеющим ограждения.
Выполняя работы на действующем объекте, геодезист должен находиться за
пределами опасной зоны.
При съемке водопроводных, канализационных и других колодцев, при замерах
рулеткой или установке рейки внутри колодцев нужно убедиться, что в них
отсутствуют вредные газы.
ч
док.
7.ИСПОЛЬЗУЕМЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ
Требования к составу, методам и точности измерений приняты в соответствии с
действующими нормативными документами:
-СП 126.13330.2012 Геодезические работы в строительстве.
-СП
47.13330.2016 Инженерные изыскания для строительства. Основные
положения.
-СП 11-104-97 Инженерно-геодезические изыскания для строительства .
-СП 46.13330.2012 Мосты и трубы.
-СП 35.13330.2011 Мосты и трубы.
-СП 78.13330.2012 Автомобильные дорог.
-СП 34.13330.2012 Автомобильные дороги.
-СП 42.13330.2011 Градостроительство. Планировка и застройка городских и
сельских поселений.
ч
док.
Градостроительного Кодекса РФ и действующими нормативными документами
по изысканиям и проектированию автомобильных дорог:
-СП 126.13330.2012 Геодезические работы в строительстве
-СП
47.13330.2012 Инженерные изыскания для строительства. Основные
положения
-СП 11-104-97 Инженерно-геодезические изыскания для строительства
-СП 46.13330.2012 Мосты и трубы
-СП 35.13330.2011 Мосты и трубы
-СП 78.13330.2012 Автомобильные дороги
-СП 34.13330.2012 Автомобильные дороги
-СП 42.13330.2016 Градостроительство. Планировка и застройка городских и
сельских поселений
-ВСН
18-84 Указания по архитектурно-ландшафтному проектированию
автомобильных дорог. А также с «Правилами по технике безопасности при
изысканиях и проектировании железных и автомобильных дорогª.
1.12. Составить технический отчет.
2.
Топографо-геодезические
работы.
2.1 Автомобильная дорога.
2.1.1 Выполнить съемку М 1:500 вдоль существующей дороги шириной по 25 м
от оси дороги в обе стороны.
2.1.2 Произвести привязку точек планово-высотного обоснования знаками
закрепления к местным предметам и к существующему километражу.
2.1.3 Съемку земляного полотна и проезжей части существующей дороги
выполнить поперечниками через 20 м с отметками по оси, кромкам, бровкам,
середине проезжей части, и в случае необходимости, в дополнительных точках:
- дополнительные точки - поперечники в местах колейности (при глубине более
5см.), обозначить начало и конец колейности.
- дополнительные точки - при увеличении полос движения, начало и конец
переходно-скоростных полос, при переломе уклона поперечного профиля.
- дополнительные точки - при смене типа покрытия.
- дополнительные точки - в местах просадок, вспучивания дорожной одежды,
указать начало и конец таких участков.
2.1.4 Составить схему и ведомость координат точек планово-высотного
обоснования и ведомость реперов.
2.1.5 Выполнить съемку на пересечениях и примыканиях дорог в масштабе
1:500 на протяжении не менее 50 м по примыкающей дороге, определить
направление, категорию, параметры и состояние покрытия, искусственных
сооружений и обустройства дороги. Составить ведомость пересекаемых дорог.
2.1.6 Выполнить съемку всех пересекаемых воздушных линий электропередачи
(ЛЭП) и связи (ЛС) по пересекаемому пролету и не менее 1 пролета в каждую
сторону. Указать отметки земли, крепления верхнего и нижнего провода на
каждой опоре, а в пересекаемом пролете отметку нижнего провода над дорогой;
зафиксировать марку провода, схему и материал опор. Составить ведомость
пересекаемых ЛЭП и ЛС.
2.1.7 Выявить и нанести на топографический план все инженерные
коммуникации попадающие в границы съемки, правильность нанесения
согласовать с владельцами сетей. Для подземных сетей указать глубину
залегания, материал, диаметр и давление трубопроводов, марку и количество
кабелей, характеристики защитных кожухов и футляров при их наличии.
2.1.8 Выполнить съемку и обследование всех существующих водопропускных
труб. Снять поперечники по трубе и логу на расстоянии по 50 метров от оси
дороги в обе стороны. Определить диаметр, длину, отметки входа и выхода
трубы по лотку и по оголовкам; материал, размеры и состояние звеньев средней
части трубы, блоков оголовков и укрепления на входе и выходе. Составить
ведомость существующих искусственных сооружений и учетные карточки
водопропускных труб с приложением обмерных чертежей.
На постоянных водотоках съемку выполнить вдоль русла на расстояние не
менее 70 м вверх по течению и вниз по течению.
2.1.9 Определить наличие зданий и сооружений дорожной и автотранспортной
служб, а также предприятий службы сервиса, наличие барьерного ограждения и
дорожных знаков. Составить соответствующие ведомости.
2.1.10 В местах прохождения трассы через населенные пункты:
- съемку выполнить в границах существующей застройки;
- отобразить контуры ближайших жилых и не жилых строений с указанием их
основных характеристик, а также номера домов;
- указать точки подключения к строениям ЛЭП, ЛС и иных коммуникаций если
таковые имеются.
2.1.11 Составить ЦММ для программного комплекса «ROBUR Topomatikª.
2.1.12 Составить план трассы в масштабе 1:500. План представить в форматах
ЦММ и программы Autocad.
3. Особые условия
3.1. Технический отчет должен содержать следующие материалы:
- Пояснительная записка;
- материалы планово-высотного обоснования;
- план трассы М 1:500;
- ЦММ в электронном виде;
- продольный профиль по оси существующей дороги;
- ведомость реперов;
- ведомость закрепления точек ПВО;
- ведомость пересекаемых коммуникаций*;
-
фотоматериалы по существующей
дороге.
3.2. Передать по акту представителю заказчика репера и закрепление точек
планово-высотного обоснования.
3.3. Требования
к сдаче
Материалы представить в переплетенном виде
материалов
инженерно-
в
4 экз. и в электронном виде в формате
геодезических изысканий:
используемых программных комплексов.
3.4. Сроки сдачи материалов В соответствии с календарным планом.
Заказчику:
Согласовано
ГИП
7.7 Ведомость искусственных сооружений.
Таблица 1
Уго
л
пере
Местополож
Кол-
Матери
Отметка
сече
№п/
ение
во
Диаметр
Отметка
Отметка
Укло
ал
лотка по
Длина, м
ния
Примечание
п
сооружения
очко
(размер), м
входа, м
выхода, м
н ‰
сооруж
оси трубы, м
с,
(ПК)
в
ения
а/д
град
1
2
3
4
5
6
7
8
9
10
11
12
Водопропускные трубы под основной, а/д
1
3+41
1
1,50
29,24
29,07
29,155
18,80
9
ж/б
89
Состояние неудовлетворительное
2
20+03
1
0,75
35,31
35,30
35,305
13,78
0,7
ж/б
83
Состояние неудовлетворительное
3
34+10
1
0,75
39,91
39,71
39,81
13,89
14
ж/б
92
Состояние неудовлетворительное
4
49+13
1
1,00х0,90
43,94
43,88
43,91
10,03
6
ж/б
90
Состояние неудовлетворительное
5
67+75
1
0,75
32,17
32,11
32,14
16,34
3,7
ж/б
91
Состояние неудовлетворительное
Водопропускные трубы на съездах и примыканиях
1
2+94
1
0,75
31,20
30,97
31,085
15,79
14,5
ж/б
-
Состояние неудовлетворительное
7.8 Ведомость пересекаемых коммуникаций.
Таблица 1
Дополнитель-
ПК+
Высота
Расстояние от
№
Наименование
ные
начало
(глубина)
оси +справа
Принадлежность
п/п
коммуникации
характерис-
конец
(м)
-слева
тики
1
2
3
4
5
6
7
Надземные коммуникации
ПАО МРСК
1
6+22,68
10,49
ЛЭП
10 кВ 3пр
пересечение
«Северо-Западаª
Кабель связи
2
30+44,21
-
2*1*0,64
Пресечение
ПАО «Ростелекомª
ТЦППт
Кабель связи
3
31+14,31
4,35
2*1*0,64
Пресечение
ПАО «Ростелекомª
ТЦППт
Кабель связи
4
33+30,49
7,32
2*1*0,64
Пресечение
ПАО «Ростелекомª
ТЦППт
ПАО МРСК
5
36+43
6,58
ЛЭП
0.4 кВ 4пр
пересечение
«Северо-Западаª
Кабель связи
6
37+85,84
4,16
20*2*0,4
Пресечение
ПАО «Ростелекомª
ТППэпт
ПАО МРСК
7
44+72,42
7,42
ЛЭП
0.4 кВ 2пр
пересечение
«Северо-Западаª
ПАО МРСК
8
66+13,52
11,73
ЛЭП
10 кВ 3пр
пересечение
«Северо-Западаª
Подземные коммуникации
Кабель связи
9
37+48,75
0,8-1,0
1*4*1,2
Пресечение
ПАО «Ростелекомª
КСППг
7.9 Ведомость коммуникаций вдоль трассы
Дополните
ПК+
Высота
Расстояние от
№
Наименование
льные
начало
(глубина)
оси +справа
Принадлежность
п/п
коммуникации
характерис
конец
(м)
-слева
тики
1
2
3
4
5
6
7
Надземные коммуникации
29+53
ПАО МРСК
1
4-6
ЛЭП
0.4 кВ 4пр
от 6 до 29
37+46
«Северо-Западаª
30+20
ПАО МРСК
2
4-8
ЛЭП
0.4 кВ 6пр
от -6 до -19
37+80
«Северо-Западаª
Подземные коммуникации
0+00
Не менее
КСППг
ПАО
1
Кабель связи
от 0 до -287
37+54
1,2м
1*4*1,2
«Ростелекомª
7.10 Ведомость барьерного ограждения.
Таблица 1
Расположени
ПК+
е
Длина
№
Мат
Примечание
м
Начал
Слев
Справ
Конец
о
а
а
1
2
3
4
5
6
7
8
Состояние
1
3+11
3+71
+
60,0
мет
неудовлетворительное
Состояние
2
3+11
3+70
+
59,0
мет
неудовлетворительное
Состояние
3
13+05
15+70
+
265,0
мет
неудовлетворительное
ИТОГО:
384 м
7.11 Ведомость автопавильонов.
Таблица 1
Справа по
Слева по ходу
Заездно
№
ходу
движения
й
Примечания
п/п
движения
ПК+
карман
ПК+
1
2
3
4
5
Состояние
1
12+49
есть
неудовлетворительное
Состояние
2
38+32
есть
неудовлетворительное
Состояние
3
38+44
есть
неудовлетворительное
Состояние
4
68+31
есть
неудовлетворительное
Состояние
5
68+68
есть
неудовлетворительное
7.12 Ведомость бортового камня.
Таблица 1
Начал
Расположение
№
Конец
Длина,
Мате
о
Примечание
п/п
ПК+
Слева
Справа
м
риал
ПК+
1
2
3
4
5
6
7
8
Остановочная
площадка,
1
12+22
12+35
+
33
бет
неудовлетворитель
но
Остановочная
площадка,
2
12+42
12+55
+
32
бет
неудовлетворитель
но
Остановочная
площадка,
3
38+25
38+39
+
28
бет
неудовлетворитель
но
Остановочная
площадка,
4
38+39
38+48
+
27
бет
неудовлетворитель
но
Остановочная
площадка,
5
68+24
68+37
+
33
бет
неудовлетворитель
но
Остановочная
площадка,
6
68+62
68+74
+
32
бет
неудовлетворитель
но
Итого
185
7.13 Ведомость тротуаров
Таблица 1
№
Расположение
Мат
Начало
Конец
Длина
п/
Справ
ери
Примечание
ПК+
ПК+
Слева
м
п
а
ал
1
2
3
4
5
6
7
8
Состояние удов,
1
29+84
30+15
+
31,15
а/б
мелкие трещины, а/б
покрытия
Состояние удов,
2
29+92
36+68
+
677,51
а/б
мелкие трещины, а/б
покрытия
Состояние удов,
3
34+05
34+60
+
64,39
а/б
мелкие трещины, а/б
покрытия
Состояние удов,
4
35+75
37+27
+
150,51
а/б
мелкие трещины, а/б
покрытия
Состояние удов,
5
37+58
38+60
+
103,84
а/б
мелкие трещины, а/б
покрытия
Состояние удов,
6
41+64
41+75
+
44,38
а/б
мелкие трещины, а/б
покрытия
1071,78
Итого:
7.14 Ведомость съездов и пересечений.
Таблица 1
Тип
Наименовани
№ п/п
ПК+
покрыти
Дополнительные характеристики
е
я
1
2
3
4
5
1
0+00
съезд вправо
а/б
н.п. Старая Русса
2
3+11
съезд вправо
а/б
н.п. Старая Русса/ г. Великий Новгород
3
6+15
съезд вправо
грунт
в поле
4
12+18
съезд влево
а/б
н.п. Мстонь
5
14+23
съезд вправо
грунт
в поле
6
20+71
съезд вправо
а/б
н.п. Старая Русса
7
20+94
съезд влево
а/б
н.п. Мстонь
8
23+03
съезд влево
а/б
н.п. Мстонь
9
28+18
съезд вправо
а/б
кладбище/ н.п. Старая Русса
10
28+30
съезд влево
грунт
в поле
11
29+26
съезд вправо
грунт
к дому
12
30+44
съезд вправо
грунт
к дому
13
31+52
съезд вправо
грунт
к дому
14
32+54
съезд вправо
грунт
к дому
15
34+02
съезд вправо
грунт
к дому
16
36+33
съезд вправо
а/б
ул. Вишневая
17
37+07
съезд влево
грунт
к дому
18
37+51
съезд вправо
а/б
ул. Молодежная
19
37+98
съезд вправо
грунт
к дому
21
39+22
съезд вправо
а/б
ул. Школьная
22
41+06
съезд влево
грунт
в поле
23
41+69
съезд влево
а/б
к памятнику
24
42+73
съезд вправо
а/б
Успенская Церковь
25
43+54
съезд влево
а/б
кладбище
26
45+32
съезд влево
грунт
в поле
27
46+44
съезд вправо
грунт
в н.п. Коростынь
28
47+69
съезд вправо
грунт
к дому
29
47+87
съезд вправо
грунт
к дому
30
48+03
съезд вправо
грунт
к дому
31
49+81
съезд вправо
грунт
в н.п. Коростынь
32
50+01
съезд влево
грунт
в поле
33
53+99
съезд вправо
грунт
в поле
34
57+96
съезд влево
грунт
в поле
35
67+57
съезд влево
а/б
н.п. Пустошь
36
70+91
съезд вправо
а/б
н.п. Ручьи / г. Великий Новгород
7.15 Ведомость дорожных знаков
Таблица 1.
Пк+
№ по
Расст
№
ГОСТ
Техническое
ояние
Наименование
п/п
Слева
Справа
52289-04
состояние
от оси
52290-04
1
2
3
4
5
6
7
Пересечение. со
1
0+18
23,67
2.3.1
1 мет.стойка
второстепенной дорогой
2.4
Уступите дорогу
2
0+28
7,58
1 мет.стойка
8.13
Направление глав. дороги
3
0+71
6,47
3.11
Ограничение массы
1 мет.стойка
4
1+84
7,77
2.4
Уступите дорогу
1 мет.стойка
5
2+49
7,72
1.11.2
Опасный поворот
1 мет.стойка
6
3+10
11,52
2.4
Уступите дорогу
1 мет.стойка
7
5+43
7,77
1.34.2
Направление поворота
2 мет.стойка
8
5+65
7,70
1.34.1
Направление поворота
2 мет.стойка
Примыкание второстеп.
9
10+52
8,42
2.3.3
1 мет.стойка
дороги
10
10+67
7,60
5.19.1
Пешеходный переход
1 мет.стойка
11
11+97
7,42
6.10.1
Указатель направлений
2 мет.стойка
12
12+15
18,09
2.4
Уступите дорогу
1 мет.стойка
13
12+59
7,41
5.19.1
Пешеходный переход
1 мет.стойка
14
13+92
8,12
1.34.2
Направление поворота
2 мет.стойка
15
16+79
7,97
1.11.2
Опасный поворот
1 мет.стойка
16
19+36
8,42
6.13
Километровый знак
1 мет.стойка
17
20+80
13,79
2.4
Уступите дорогу
1 мет.стойка
18
22+90
11,55
2.4
Уступите дорогу
1 мет.стойка
19
28+2
6,82
2.1
Главная дорога
1 мет.стойка
20
28+23
11,26
2.4
Уступите дорогу
1 мет.стойка
21
28+34
6,77
3.20
Обгон запрещен
1 мет.стойка
22
29+14
7,35
6.13
Километровый знак
1 мет.стойка
23
29+40
7,41
3.24
Ограничение макс. скорости
1 мет.стойка
24
35+15
6,12
5.19.1
Пешеходный переход
1 мет.стойка
1.12.2
Опасные повороты
25
36+43
6,76
1 мет.стойка
8.2.1
Зона действия
26
37+69
16,44
2.4
Уступите дорогу
1 мет.стойка
27
38+25
8,47
5.16
Место остановки автобуса
1 мет.стойка
28
38+37
7,83
5.19.1
Пешеходный переход
1 мет.стойка
Пк+
№ по
Расст
№
ГОСТ
Техническое
ояние
Наименование
п/п
Слева
Справа
52289-04
состояние
от оси
52290-04
1
2
3
4
5
6
7
29
38+42
9,48
5.19.1
Пешеходный переход
1 мет.стойка
30
13+52
7,86
5.16
Место остановки автобуса
1 мет.стойка
31
46+50
14,83
2.4
Уступите дорогу
1 мет.стойка
32
47+73
7,51
3.20
Обгон запрещен
1 мет.стойка
33
48+5
7,64
1.11.2
Опасный поворот
1 мет.стойка
34
48+89
7,71
5.24.1
Конец населенного пункта
2 мет.стойка
35
49+47
7,28
6.13
Километровый знак
1 мет.стойка
Примыкание второстеп.
2.3.3
36
64+78
6,70
дороги
1 мет.стойка
5.19.1
Пешеходный переход
37
67+42
8,19
6.10.1
Указатель направлений
2 мет.стойка
38
67+55
12,28
2.4
Уступите дорогу
1 мет.стойка
2.4
Уступите дорогу
39
67+82
7,91
1 мет.стойка
8.1.1
Расстояние до объекта
40
67+86
8,67
6.10.1
Указатель направлений
2 мет.стойка
41
68+24
7,35
5.16
Место остановки автобуса
1 мет.стойка
42
68+60
7,08
5.19.1
Пешеходный переход
1 мет.стойка
43
68+65
8,71
5.19.1
Пешеходный переход
1 мет.стойка
44
68+75
6,91
5.16
Место остановки автобуса
1 мет.стойка
45
69+90
9,26
5.19.1
Пешеходный переход
1 мет.стойка
46
70+25
7,34
3.11
Ограничение массы
1 мет.стойка
47
70+39
6,27
2.4
Уступите дорогу
1 мет.стойка
7.16 Ведомость промеров между километровыми знаками
Таблица 1
№
Номер существующего
Расстояние между существующими
п/п
километрового знака
километровыми знаками
1
2
3
1
2
977
2
3
2033
3
5
АКТ
ПРИЕМКИ-ПЕРЕДАЧИ ГЕОДЕЗИЧЕСКОЙ РАЗБИВОЧНОЙ ОСНОВЫ
"
"
201 г.
Новгородская область
(место составления)
Подъезд по старому направлению к д.Коростынь с устройством пешеходных дорожки на участке
км 4+045-км 4+645 к Путевому дворцу екатерины в д.Коростынь Шимского муниципального района Новгородской об
межмуниципальном районе Новгородской области
(наименование объекта строительства)
Комиссия в составе:
ответственного представителя организации, передающей работы
(фамилия, инициалы, должность)
ответственного представителя организации, принимающей работы
(фамилия, инициалы, должность)
рассмотрела представленную техническую документацию на выполненные геодезические работы
(схемы геодезической разбивочной основы для строительства, внутренней разбивочной сети
здания, сооружения,схемы исполнительных съемок, каталоги координат, отметок,ведомости и т.д.)
при строительстве по объекту:
Подъезд по старому направлению к д.Коростынь с устройством пешеходных дорожки на участке
км 4+045-км 4+645 к Путевому дворцу екатерины в д.Коростынь Шимского муниципального района Новгородской об
межмуниципальном районе Новгородской области
(наименование объекта)
и произвела осмотр закрепленных на местности и здании знаков сети.
Предъявленные к приемке знаки разбивочной сети, их координаты, отметка, места установки
и способы закрепления соответствуют представленной на них технической документации, и работы
выполнены с соблюдением заданной точности построений и измерений.
На основании изложенного комиссия считает, что ответственный представитель организации
(наименование организации)
сдал, а представитель организации
(наименование организации)
принял указанные выше работы по объекту:
Подъезд по старому направлению к д.Коростынь с устройством пешеходных дорожки на участке
км 4+045-км 4+645 к Путевому дворцу екатерины в д.Коростынь Шимского муниципального района Новгородской об
межмуниципальном районе Новгородской области
(наименование объекта, отдельных частей зданий и сооружений)
Приложения: ведомость реперов
(чертежи, схемы, ведомости и т.д.)
Представитель проектной организации, передающей работы
(подписи производителя работ, работника геодезической службы)
Представитель организации, принимающей работы
7.25 Литература
Требования к составу, методам и точности измерений приняты в
соответствии с действующими нормативными документами:
- СП 34.13330.2012 "СНиП 2.05.02-85* "Автомобильные дороги".
- СП 35.13330.2011 "СНиП 2.05.03-84* "Мосты и трубы".
- СП47.13330.2012 " СНиП 11-02-96 "Инженерные изыскания для строи-
тельства. Основные положения".
- СП 42.13330.2011 " СНиП 2.07.01-89* "Градостроительство. Планиров-ка и
застройка городских и сельских поселений".
- СП 79.13330.2012 "СНиП 3.06.07-86 "Мосты и трубы. Правила обследований и
испытаний".
- СП 11-104-97 Инженерно-геодезические изыскания для строительства.
- ГОСТ 52398,2005 Классификация автомобильных дорог.
- ГОСТ 32836-2014 Изыскания автомобильных дорог.
- ГОСТ 32869-2014 Дороги автомобильные общего пользования. Требования к
проведению топографо-геодезических изысканий.
- ВСН 208-89 Инженерно-геодезические изыскания железных и автомобильных
дорог.
- Инструкция по развитию съемочного обоснования и съемке ситуации и рельефа
с применением глобальных навигационных спутниковых систем ГЛОНАСС И
GPS.
- Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и
1:500.
Графические приложения
3.4 Карточки труб
Дата проведения работ: 03.06.2018г. - 8.06.2018г.
Проектная организация: ООО «Артстрой ª
Исполнители: Инженер-геодезист Бахтин А.В, Инженер-геодезист Щетинин К.С
Наименование объекта: Подъезд по старому направлению к д. Коростынь с устройством
пешеходной дорожки на участке дороги км 4+045 - км 4+645 к Путевому дворцу Екатерины в
д. Коростынь Шимского муниципального района Новгородской области
Местоположение: ПК 3+41
Наименование водотока: суходол
Тип трубы: ж/б круглая
Отверстие трубы: Ø 1.50м.
Длина трубы по концевым звеньям (порталам оголовков): 18,8 м
Схема трубы (слева направо по ходу километража): входной оголовок из
сборного железобетона L=1,62м, h=1,98м, b=0.30м.,выходной оголовок из
сборного железобетона L=1,62м, h=1,98м, b=0.30м
Порядок обозначений: по ВСН 4-81 «Инструкция по проведению осмотров
мостов и труб на автомобильных дорогахª.
Год строительства (ремонта): нет данных
Техническая документация по объекту осмотра: не ведётся.
Характер работы трубы: безнапорный режим водопропуска.
Материал тела трубы: железобетон. Толщина стенки трубы - 0,15м.
Данные об изоляции: отсутствует
Швы между блоками: заделаны.
Тип основания: нет сведений.
Тип укрепления дна лотка трубы: без укреплений.
Уклон лотка (средний): 0,7 %
Тип укрепления входного и выходного отверстий: вх. и вых. оголовки
Тип укрепления входного и выходного русел: отсутствует
Укрепление откосов насыпи у оголовков: отсутствует
Высота насыпи над трубой: 2,40м.
Рисберма из камня (ковш): нет.
Техническое состояние трубы: Состояние не удовлетворительное.
Фотоматериалы прилагаются.
Схема входного оголовка трубы ПК 3+41
Схема выходного оголовка трубы ПК 3+41
ж/б труба ПК 3+41 d=1.50 входное отверстие
ж/б труба ПК 3+41 d=1.5 выходное отверстие
Местоположение: ПК 20+03
Наименование водотока: суходол
Тип трубы: ж/б круглая
Отверстие трубы: Ø 0,75м.
Длина трубы по концевым звеньям (порталам оголовков): 13,78 м
Схема трубы (слева направо по ходу километража): входной оголовок из
сборного железобетона L=2,29м, h=1,25м, b=0.30м.,выходной оголовок из
сборного железобетона L=2,29м, h=1,25м, b=0.30м
Порядок обозначений: по ВСН 4-81 «Инструкция по проведению осмотров
мостов и труб на автомобильных дорогахª.
Год строительства (ремонта): нет данных
Техническая документация по объекту осмотра: не ведётся.
Характер работы трубы: безнапорный режим водопропуска.
Материал тела трубы: железобетон. Толщина стенки трубы - 0,15м.
Данные об изоляции: отсутствует
Швы между блоками: заделаны.
Тип основания: нет сведений.
Тип укрепления дна лотка трубы: без укреплений.
Уклон лотка (средний): 1,3 %
Тип укрепления входного и выходного отверстий: вх. и вых. оголовки
Тип укрепления входного и выходного русел: отсутствует
Укрепление откосов насыпи у оголовков: отсутствует
Высота насыпи над трубой: 1,11м.
Рисберма из камня (ковш): нет.
Техническое состояние трубы: Состояние не удовлетворительное.
Фотоматериалы прилагаются.
Схема входного оголовка трубы ПК 20+03
Схема выходного оголовка трубы ПК 20+03
ж/б труба ПК 20+03 d=0,75 входное отверстие
ж/б труба ПК 20+03 d=0,75 выходное отверстие
Местоположение: ПК 34+10
Наименование водотока: суходол
Тип трубы: ж/б круглая
Отверстие трубы: Ø 0,75м.
Длина трубы по концевым звеньям (порталам оголовков): 13,89 м
Схема трубы (слева направо по ходу километража): выходной оголовок из
сборного железобетона L=2,28м, h=1,36м, b=0.30м.,выходной оголовок из
сборного железобетона L=2,28м, h=1,36м, b=0.30м
Порядок обозначений: по ВСН 4-81 «Инструкция по проведению осмотров
мостов и труб на автомобильных дорогахª.
Год строительства (ремонта): нет данных
Техническая документация по объекту осмотра: не ведётся.
Характер работы трубы: безнапорный режим водопропуска.
Материал тела трубы: железобетон. Толщина стенки трубы - 0,15м.
Данные об изоляции: отсутствует
Швы между блоками: заделаны.
Тип основания: нет сведений.
Тип укрепления дна лотка трубы: без укреплений.
Уклон лотка (средний): 1,3 %
Тип укрепления входного и выходного отверстий: вх. и вых. оголовки
Тип укрепления входного и выходного русел: отсутствует
Укрепление откосов насыпи у оголовков: отсутствует
Высота насыпи над трубой: 1,01м.
Рисберма из камня (ковш): нет.
Техническое состояние трубы: Состояние не удовлетворительное.
Фотоматериалы прилагаются.
Схема выходного оголовка трубы ПК 34+10
Схема входного оголовка трубы ПК 34+10
ж/б труба ПК 34+10 d=0,75 выходное отверстие
ж/б труба ПК 34+10 d=0,75 входное отверстие
Местоположение: ПК 49+13
Наименование водотока: суходол
Тип трубы: ж/б круглая
Отверстие трубы: Г=1,0х0,9м.
Длина трубы по концевым звеньям (порталам оголовков): 10,03 м
Схема трубы (слева направо по ходу километража): входной оголовок из
сборного железобетона L=3,40м, h=1,87м, b=0.30м.,выходной оголовок из
сборного железобетона L=3,40м, h=1,87м, b=0.30м
Порядок обозначений: по ВСН 4-81 «Инструкция по проведению осмотров
мостов и труб на автомобильных дорогахª.
Год строительства (ремонта): нет данных
Техническая документация по объекту осмотра: не ведётся.
Характер работы трубы: безнапорный режим водопропуска.
Материал тела трубы: бутобетон. Толщина стенки трубы - 0,30м.
Данные об изоляции: отсутствует
Швы между блоками: заделаны.
Тип основания: нет сведений.
Тип укрепления дна лотка трубы: без укреплений.
Уклон лотка (средний): 0,3 %
Тип укрепления входного и выходного отверстий: вх. и вых. оголовки
Тип укрепления входного и выходного русел: отсутствует
Укрепление откосов насыпи у оголовков: отсутствует
Высота насыпи над трубой: 1,15 м.
Рисберма из камня (ковш): нет.
Техническое состояние трубы: Состояние не удовлетворительное.
Фотоматериалы прилагаются.
Схема выходного оголовка трубы ПК 49+13
Схема входного оголовка трубы ПК 49+13
ж/б труба ПК 49+13 d=1,0*0,90 входное отверстие
ж/б труба ПК 49+13 d=1,0*0,90 выходное отверстие
Местоположение: ПК 67+75
Наименование водотока: суходол
Тип трубы: ж/б круглая
Отверстие трубы: Ø 0,75м.
Длина трубы по концевым звеньям (порталам оголовков): 16,34 м
Схема трубы (слева направо по ходу километража): выходной оголовок из
сборного железобетона L=2,28м, h=1,36м, b=0.30м.,выходной оголовок из
сборного железобетона L=2,28м, h=1,36м, b=0.30м
Порядок обозначений: по ВСН 4-81 «Инструкция по проведению осмотров
мостов и труб на автомобильных дорогахª.
Год строительства (ремонта): нет данных
Техническая документация по объекту осмотра: не ведётся.
Характер работы трубы: безнапорный режим водопропуска.
Материал тела трубы: железобетон. Толщина стенки трубы - 0,15м.
Данные об изоляции: отсутствует
Швы между блоками: заделаны.
Тип основания: нет сведений.
Тип укрепления дна лотка трубы: без укреплений.
Уклон лотка (средний): 0,4 %
Тип укрепления входного и выходного отверстий: вх. и вых. оголовки
Тип укрепления входного и выходного русел: отсутствует
Укрепление откосов насыпи у оголовков: отсутствует
Высота насыпи над трубой: 0,80 м.
Рисберма из камня (ковш): нет.
Техническое состояние трубы: Состояние не удовлетворительное.
Фотоматериалы прилагаются.
Схема входного оголовка трубы ПК 67+75
Схема входного оголовка трубы ПК 67+75
ж/б труба ПК 67+75 d=0,75 входное отверстие
|
