WiFi счетчик воды RS-25 версии прошивки PRO. Инструкция по установке
WiFi Счетчик горячей и холодной воды RS-25 позволяет общий учет и хранение (информации) израсходованной горячей и холодной воды, а также передавать информацию посредством облачного сервиса www.narodmon.ru или по запросу пользователя
Питание датчика 9…12в 500мА
Данные передаются через сеть WiFi, на компьютер, телефон, планшет
Дополнительно к датчику может подключаться выносной датчик температуры (до 5 шт длинна провода до
5м)
При использовании мобильного интернета (МТС, Билайн, Мегафон, Yota) данные передаются через
облачный сервис www.narodmon.ru, что позволяет контролировать RS-25 и управлять другими модулями с версией прошивки ПРО
Для подключения датчика необходимо следующее.
Подайте напряжение питания 12в согласно рисунка
установите перемычку для перевода модуля счетчика в режим программирования Safe mode
в течении 2-3минут появиться сеть «Radioset» подключитесь к этой сети
зайдите по адресу : http://192.168.4.1 увидим главную страницу

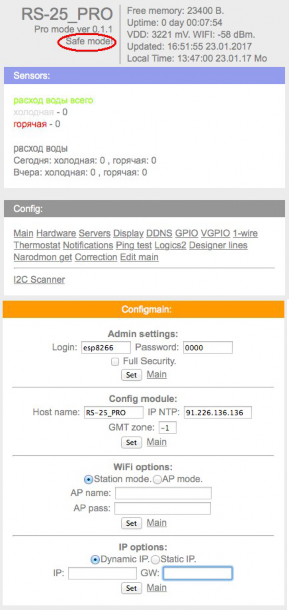

надпись «Safe Mode» обозначает что датчик находится в режиме программирования в строке «Config» нажимаем «Main»
Водим в поле:
AP name – название Вашей сети AP pass – пароль Вашей сети Нажимаем кнопку “Set”
после нажатия на кнопку «Set» датчик перезагрузится и в «IP optons» Вы увидите присвоенный IP-адрес при желании Вы можете установить свой IP-адрес, переставив точку на «Statk IP» и нажав кнопку “Set”
Подключение к сети закончено, нужно снять перемычку выключить питание
Включите питание счетчика
Теперь набрав адрес http://192.168.0.124 (адрес взят с картинке выше и будет использоваться для примера у Вас будет показан другой IP адрес) Вы попадете на главную страницу датчика
на главной странице датчика Вы видите «расход воды всего» - это общий счетчик который является основным для предотвращения потери данных к микросхемам счетчикам подключена батарея.
Для справочной статистики показывается расход воды «за сегодня» и «за вчера»
Информация является справочной и при перезагрузки модуля сбивается (в отличии от основного счетчика) Расход за сегодня вычисляется путем вычитания расход воды общий – расход воды на текущий момент Расход воды за вчера - фиксируется на 23:59 текущего дня и записывается в показания «расход воды за вчера»
Имя - esp8266 Пароль – 0000
Чтение счетчика при помощи Get- запроса
наберем команду http://192.168.0.121/sensors
получим ответ
где pcfcnt1:0 – имя и показания счетчика1 (разделитель “ : “ ) pcfcnt2:0 – имя и показания счетчика2 (разделитель “ : “ )
разделитель между счетчиками «;» (точка с запятой)
Данную команду можно использовать для интеграции в сторонии программы
Для сброса модуля (без сброса показаний) Подайте команду restart http://192.168.0.123/restart
установки счетчиков в «0» для холодной воды
http://192.168.0.124/i2cgo?adr=50&set=01000000
для горячей воды
http://192.168.0.124/i2cgo?adr=51&set=01000000
Рассмотрим подключение датчика через облачный сервис www.narodmon.ru
Функция защиты от протечки
Датчик RS-25 PRO имеет функцию сравнения потребления воды «за сегодня» с моментальным расходом, т.е можно задать условия при котором датчик отправит смс, email или подаст команду управления на исполнительный модуль с версией прошивки ПРО при достижении заданного числа. Эта функция полезна для предотвращения протечки воды при отсутствии пользователя.
Например : уезжая вы устанавливаете условие, что если в Ваше отсутствие произойдет расход свыше 10л, тогда датчик должен отправить Вам смс,email или подать команду на отключения воды.
Используем Датчик на даче или в загородном доме.
Чтобы отслеживать температуру на даче или загородном доме ,где Вы не бываете постоянно, или просто уехали в отпуск и создан сайт www.narodmon.ru (Наличие интернета(можно мобильного) обязательно, чтобы обеспечить WiFi связь)
Для этого надо зарегистрироваться на нем и зарегистрировать датчик(модуль).
Сначала проходим регистрацию на сайте:
Вводим адрес сайта в браузер и заходим на главную страничку.
В шапке находим ВХОД и Авторизация участника
Вводим данные телефона или почтового ящика (e-mail),задаем пароль,ставим галочку ,что Вы не робот(отвечаем по картинке на задание) и нажимаем на кнопку Я тут впервые.
Вам придет Логин и пароль (от личного кабинета)на телефон или e-mail (смотря, что вы указали при входе). Под ними Вы всегда будите заходить на данный сайт и в свой личный кабинет.
Регистрируем датчик:
Датчик подключаем к электросети.
Затем заходим на компьютере на главную страницу модуля: вводим в браузер присвоенный Вам IP-адрес. (Для примера возьмем адрес как на картинке c инструкции(192.168.0.123)
Выйдет страничка с конфигурацией Вашего датчика
Нажимаем на кнопку SERVERS
Ставим галочку (использовать сайт www.narodmon.ru)
Под ним будит номер Вашего устройства –ID (подчеркнут красной чертой)
Возвращаемся на сайт www.narodmon.ru в шапке выбираем датчики- добавить мое устройство маниторинга .
Появится окно,куда мы и вводим номер ID со странички вашего модуля и нажимаем ок.
На сайте первая информация с датчика появится через 5-30 минут. (как на примере)
В дальнейшем она будит обновляться каждые 5-6 минут.
Теперь Вы с любого устройства (телефон, айпад, компьютер и т.п.) с любой точки планеты, где есть доступ к интернету можете следить какая температура у Вас дома.
Для этого всего лишь заходите на сайт www.narodmon.ru под своим логином и паролем и вся информация с датчика будит у вас на экране.
Для быстрого доступа к сайту ,можете скачать программу для любого Вашего мобильного устройства. Находится на главной страничке сайта в шапке «Софт»
Подключение дополнительного датчика температуры DS18B20
Счетчик позволяет подключить один выносной датчик температуры длинна провода до 5м для этого
после аппаратного подключения укажем счетчику, к нему подключен теперь и датчик температуры зайдем в
раздел «1-wire»
нажмем Clear & Scan list
если аппаратно датчик подключен верно и исправен увидим его серийный номер
нажимаем “Main”
переходим на вкладку “Hardware”
поставим «галочку» на DS18B20
нажмем SET потом перейдем на главную страницу нажав Main
чтобы увидеть показания датчика на главную страницу
внесем данные в раздел “Edit main” дополнив его следующей строкой температура - _DSW1_ ° <br>
нажимаем “SET” переходим на главную страницу
рассмотрим сервис отправки смс и эл.почты
для отправки смс сообщений используется сервис www.sms.ru Заходим на сайт sms.ru
регистрируемся, пополняем баланс

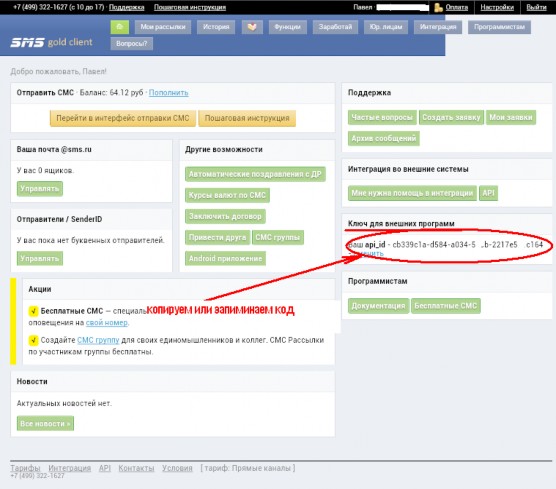

после регистрации и пополнения на главной странице копируем код для внешних программ
этот api_id нужно внести в Ваш датчик
для этого на главной странице нажимаем Notifications
ставим «галочку» Enable sms.ru
в поле API вводим скопированный ключ с сайта sms.ru нажимаем “Set”
Опция “Enable Ext GSM send” используется для передачи смс сообщений через другие модули с прошивкой ПРО и установленными в них GSM модулями с сим картой
Функция Logics2 позволит Вам настроить датчик для выполнения определенных действий при заданных условиях Например :
Отправить СМС по достижению какой либо температуры
Отправить СМС по достижению какого либо значения счетчик (используются общие счетчики, счетчик «за сегодня» и «за вчера» справочные, в расчетах неиспользуются)
Включить в заданное время или при заданном условии исполнительный модуль с версией прошивки ПРО (например WiFi реле PRO)
Вывести сообщение на TFT или LCD дисплей
Перейдем на вкладку Logics2
Здесь можно задать логические условия и действия на эти условия при совпадении или не совпадении значений Счетчик холодной воды – PCF counter1 , горячей - PCF counter2, датчик температуры – DS18B20
VGPIO

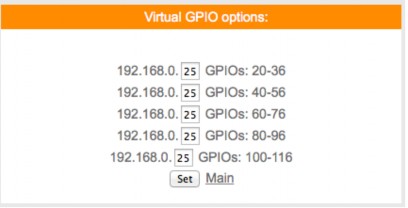

В данном меню можно настроить управление исполнительными устройствами (контактами реле) расположенных на других (удаленных модулях с версией прошивки PRO)
Для управления используется значение “pin=” номер “pin” можно посмотреть на вкладке GPIO того модуля которым будем управлять.
сначала указываем последнюю цифру IP адреса удаленного модуля например модуль с адресом 192.168.0.40
для примера управления возьмем модуль реле с адресом, как указано выше 192.168.0.40 в котором управление реле pin=14
тогда чтобы включить реле на модуле с адресом 192.168.0.40 GET –запрос будет http://192.168.0.111/gpio? st=1&pin=14
т.е к 20+14=34
так же и в планировщике заданий и в термостате будем указывать GPIO «34» что бы управлять реле находящимся на модуле с адресом 192.168.0.40
т.е в данном датчике влажности и температуры GPIO 34 будет соответствовать GPIO 14 модуля с адресом 192.168.0.40
ниже мы еще рассмотрим примеры с планировщиком и термостатом
Важно : при работе с удаленными модулями и датчиками функция Full Security должна быть отключена Подключение счетчиков воды
Для примера возьмем распространенные счетчики воды фирмы

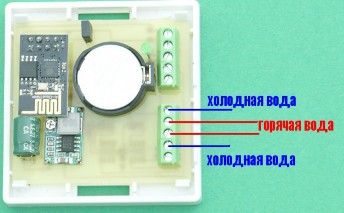

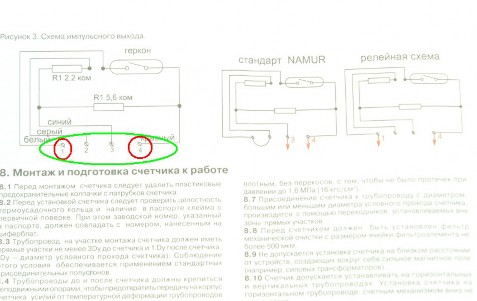

согласно инструкции схемы импульсного выхода нам понадобятся два провода красный и белый
эти два провода подключаем к контактам
для счетчика холодной вода – Счетчик1 для горячей воды –Счетчик2
При покупке счетчика ВАЖНО понимать сколько литров на 1 счетный импульс он (счетчик) выдает Потому что от этого будут зависеть в каких единицах показания на главной странице и по запросу sensors Есть счетчики на 1л – 1имульс и 10л – 1 импульс , данная информация указана в паспорте на датчик
Например
из этого паспорта видно что на 1 импульс приходимся 1-дм.кв воды т.е 1им = 10литрам
////////////////////////////
