Счетчик электрической энергии однофазный Альфа AS100. Руководство по эксплуатации ДЯИМ.411152.025 РЭ (2019 год)

1 Назначение

Счетчики электрической энергии однофазные Альфа AS100

(далее

-

счетчики AS100) непосредственного включения предназначены для учета

активной и реактивной энергии в однофазных цепях переменного тока, для

хранения графике нагрузки и профилей измеренных параметров сети. Счетчик

AS100 имеет интегрированную LAN коммуникацию на базе встроенного Wi-Fi

модуля, позволяющую включать счетчик в АСКУЭ и считывать данные

напрямую через мобильное устройство с помощью стандартного браузера

В счетчиках AS100 реализована Plug-and-Play технология, позволяющая

уменьшить затраты на установку, наладку и эксплуатацию системы.

Счетчик может использоваться автономно “Stand Alone”. В этом случае

данные со счетчика можно получать используя, например, мобильный телефон.

Но наиболее оптимальным применением счетчика является использование его

в самонастраиваемой Mesh-сети.

Счетчики AS100 помимо измерения энергии и мощности могут измерять

(вычислять) параметры сети, выполнять мониторинг сети, вести в памяти

журналы с фиксацией произошедших событий, а также вести графики нагрузки

по измеряемым видам энергии.

Счетчик АS100 имеет современный удобный и неразборный корпус,

позволяющий осуществлять установку на DIN-рейку практически в любой

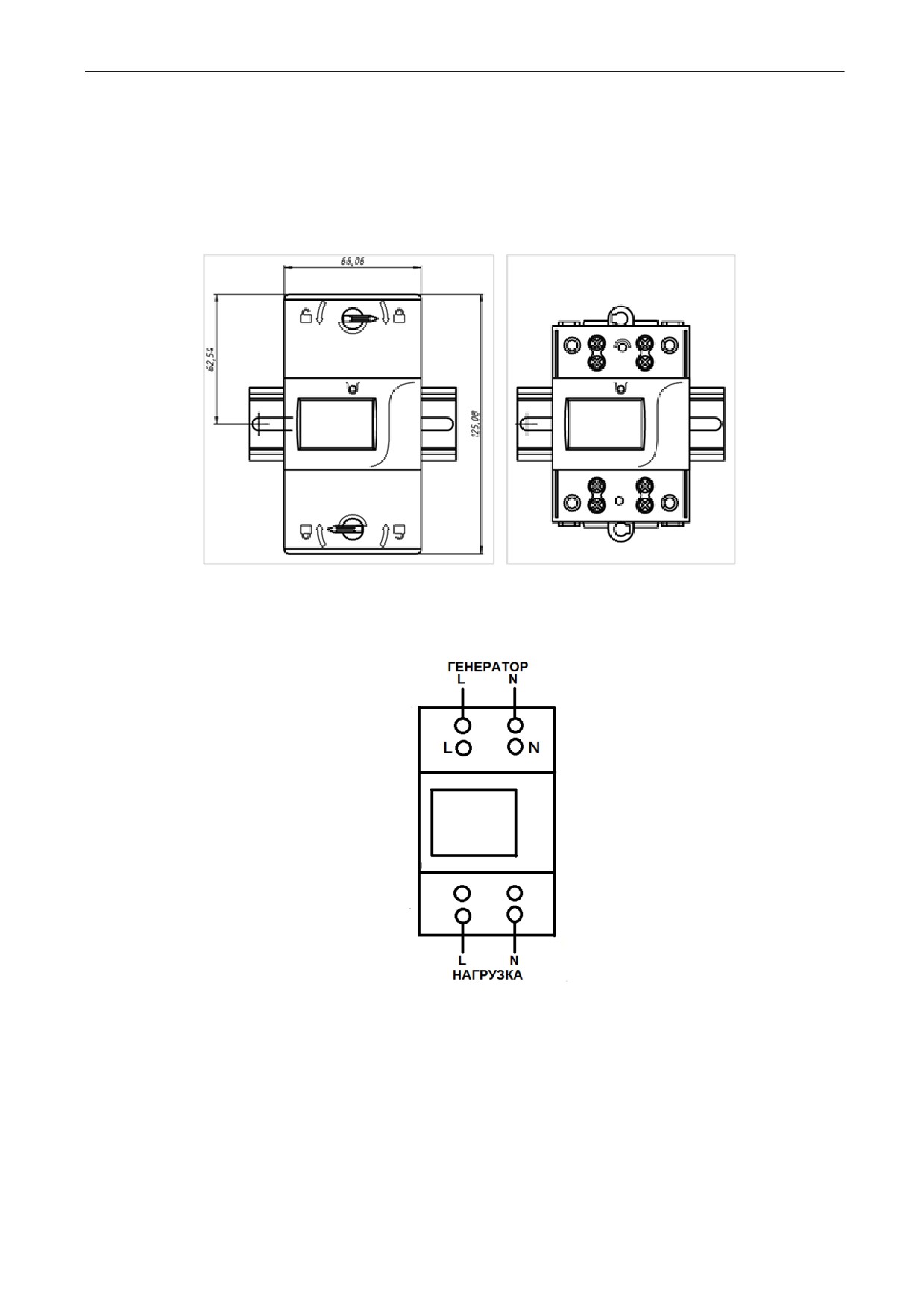

электротехнический шкаф. Установочные и габаритные размеры счетчика

приведены в приложении А.

2 Технические характеристики счетчиков

Технические характеристики счетчиков АS100 приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Примечание

Классы точности:

- по активной энергии ГОСТ 31819.21-2012

1

- по реактивной энергии ГОСТ 31819.23-

2

2012

Номинальное напряжение, В

230

Рабочий диапазон напряжений, В

184 - 276

Номинальное значение частоты, Гц

50

Продолжение таблицы 1

Наименование характеристики

Значение

Примечание

Рабочий диапазон частот, Гц

От 47,5 до 52,5

Постоянная счетчика по светодиодному

индикатору LED, имп/(кВт∙ч) [имп/(квар∙ч)]

2500

Базовый (максимальный) ток, А

5 (60)

Стартовый ток

- по активной энергии, А

0,020

- по реактивной энергии, А

0,025

Потребляемая мощность по цепи

5

напряжения, В·А, не более

Разрядность ЖКИ

7

Количество тарифных зон в сутках

До 48

Количество тарифов

До 4

Количество сезонов

До 12

Количество спец. дат

До 16

Предел основной абсолютной погрешности

хода внутренних часов, с/сутки, не более

± 0,5

протокол

802.11 b/g/n

Параметры

диапазон частотот,МГц

2400-2462

Wi-Fi

мощность излучения, мВт

не более 100

Защита от несанкционированного доступа

- пароль счетчика

Четыре уровня

- контроль снятия крышки зажимов

Есть

- контроль снятия кожуха

Есть

- фиксация магнитного воздействия

Есть

- контроль тока в нейтрали (опция)

Есть

Хранение графиков

Количество каналов

До 18

нагрузки по энергии

Глубина хранения

и параметрам сети

До 130 суток

при интервале 30 мин

При отсутствии

Сохранение данных в памяти, лет

30

питания

Самодиагностика счетчика

Есть

Выполняется при

включении

питания, а также

после каждого

сеанса

коммуникации

Масса, кг, не более

0,5

Протокол обмена счетчика

CoAP

Габаритные размеры

(высота  ширина  толщина), мм, не более

125  66  65

Окончание таблицы 1

Наименование характеристики

Значение

Примечание

Диаметр отверстий зажимов

измерительных цепей, мм

5

Силовое реле (контактор)

- ток размыкания макс, А

60

– напряжение размыкания макс, В

400

Средняя наработка до отказа, ч, не менее

150000

Срок службы, лет, не менее

30

IP51

Счетчик

Степень защиты корпуса по

предназначен для

ГОСТ 14254-2015

установки внутри

помещений

Условия эксплуатации

- диапазон рабочих температур

окружающего воздуха, °С

От минус 40 до + 70

- относительная влажность

(неконденсирующаяся), %, не более

0 - 98

–атмосферное давление, кПа (мм рт. ст.)

60 - 106, 7 (460 -

800)

Межповерочный интервал, лет

16*

* Для счетчиков, поставляемых за пределы Российской Федерации, действует

межповерочный интервал согласно нормативным документам страны-импортера.

3 Обозначения модификаций счетчиков AS100

Пример записи исполнения счетчика - АS100-RМL-W

АS100

С

К

-

RМ

L

-

W

Wi-Fi коммуникация

L Наличие профиля нагрузки

R

Измерение активной и реактивной энергии

в одном направлении

RA

Измерение активной и реактивной энергии в

двух направлениях

M

Измерение по модулю

К Силовое реле, контактор (опция)

С

Измерение тока в нейтральном проводе (опция)

AS100

Однофазный счетчик электроэнергии Альфа AS100

Примечание - При отсутствии в счетчике функции измерения тока

в нейтральном проводе обозначаемой символом «Сª, а также силового

реле, обозначаемого символом

«Кª, эти символы в обозначении

модификации счетчика отсутствуют.

4 Описание конструкции счетчика

4.1 Составные части счетчика

Счетчик AS100 состоит из следующих основных частей:

• модуля шасси (основания);

• электронного модуля;

• жидкокристаллического индикатора ЖКИ

• кожуха (основной крышки);

• верхней и нижней зажимных платы;

• верхней и нижней крышек зажимных плат (крышки зажимов).

Основание счетчика изготовлено из поликарбоната. К основанию крепится

основной электронный модуль, на котором размещены все основные электронные

компоненты счетчика.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Фиксатор крышки

Крышка верхней

зажимной платы

зажимной платы

Верхняя зажимная

плата

Светодиодный

индикатор LED

Жидкокристалли

ческий индикатор

Нижняя зажимная

Крышка нижней

плата

зажимной платы

Фиксатор крышки

зажимной платы

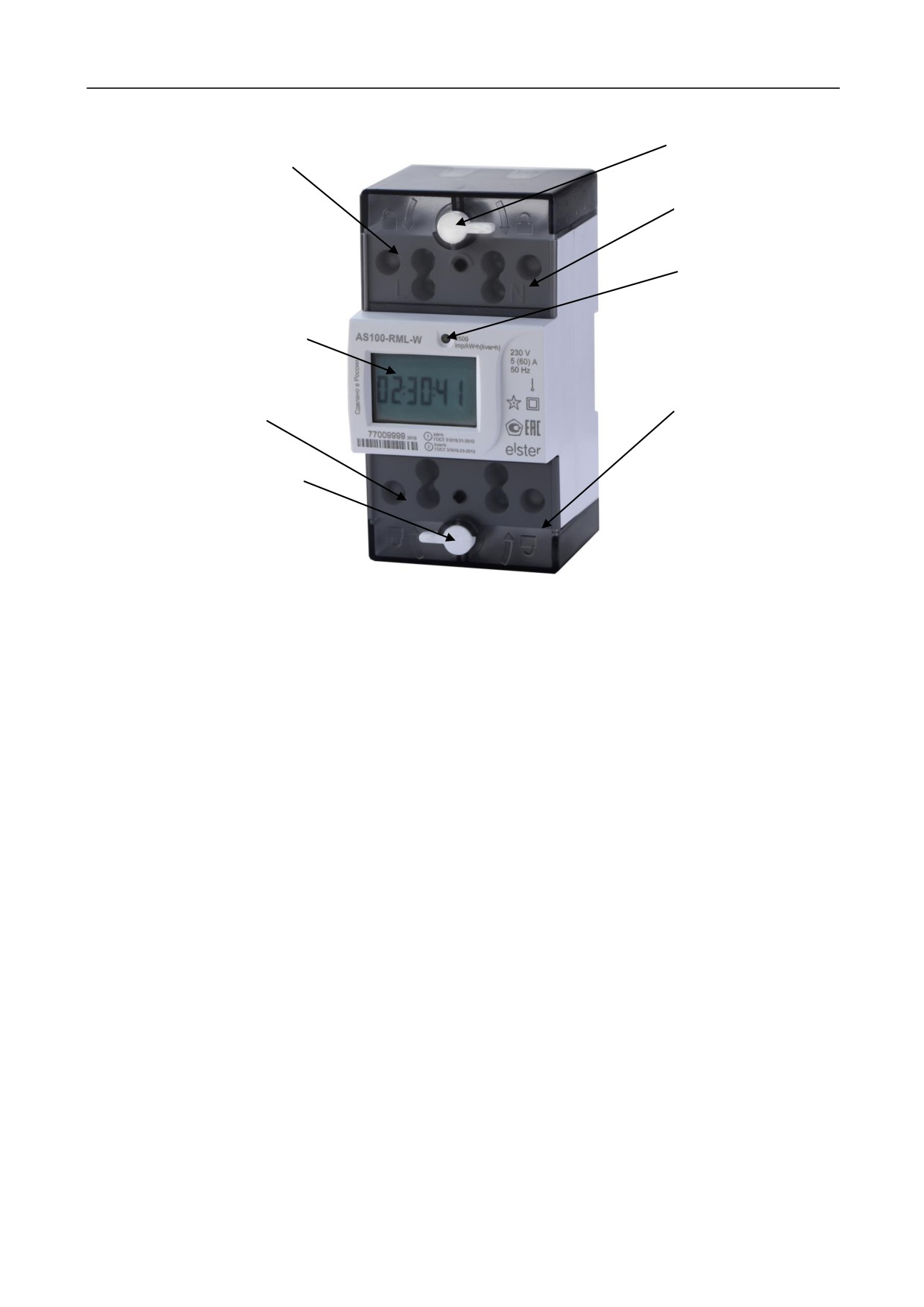

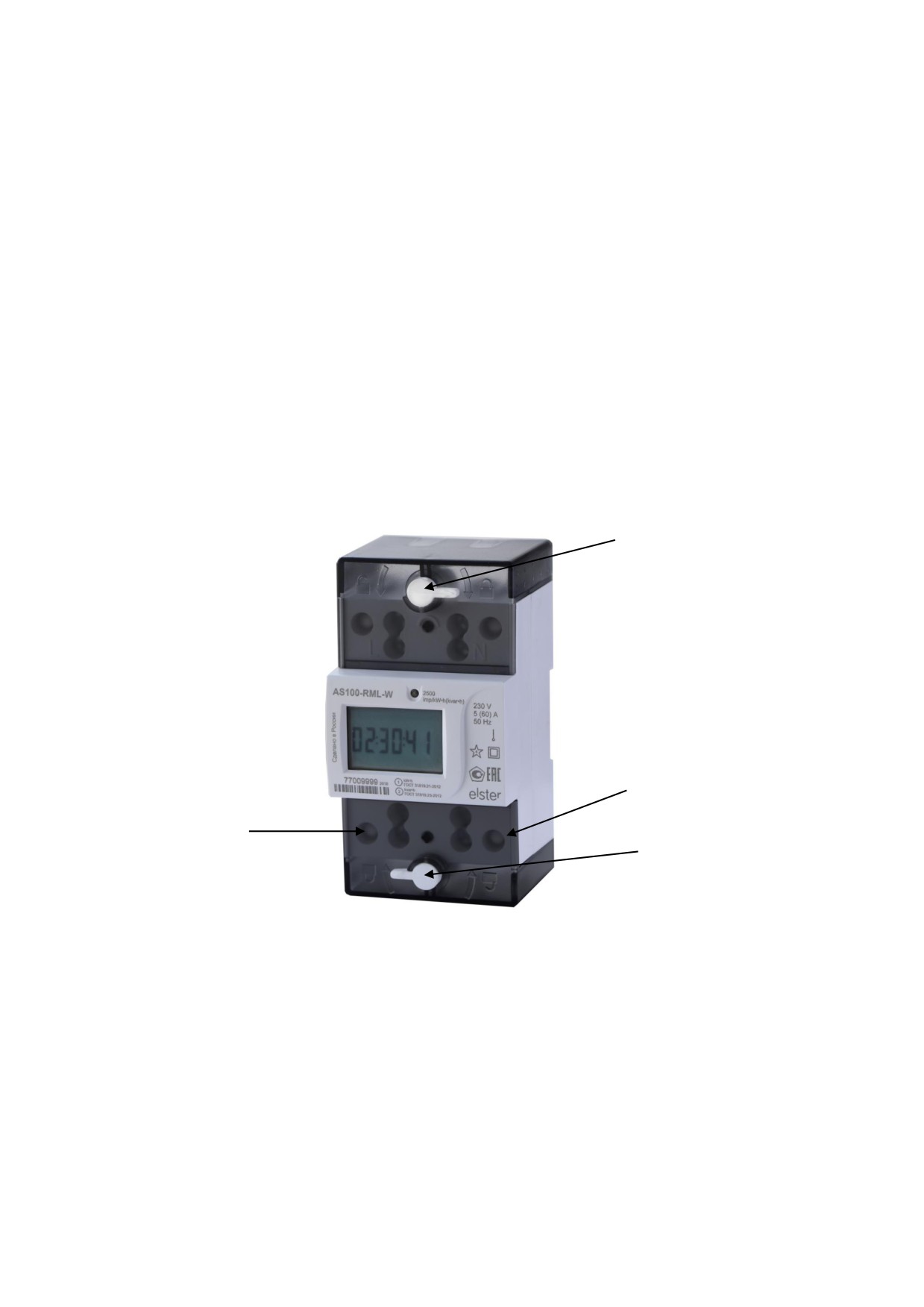

Рисунок 1 - Внешний вид счетчика AS100

Кожух счетчика, изготовлен из поликарбоната. Кожух устанавливается на

основание в процессе изготовления счетчика и является не снимаемым. Вскрытие

счетчика повлечет поломку его корпуса. Счетчик имеет две зажимные платы,

расположенные в верхней и нижней частях счетчика. В верхней зажимной плате

фиксируются входные электрические цепи. В нижней - выходные цепи, идущие на

нагрузку. Обе крышки выполнены из прозрачного поликарбоната, позволяющего

контролировать подключение электрических цепей. Крышки зажимов фиксируются

на зажимных платах поворотными фиксаторами, имеющими отверстия для

установки пломб энергоснабжающей организации

4.2 Основной электронный модуль

Электронный модуль состоит из электронной платы, на которой размещены

электронные компоненты счетчика.

На основной электронной плате также размещены:

-

источник питания;

-

резистивные делители напряжения;

-

специализированная СБИС;

-

микроконтроллер;

-

энергонезависимое постоянное запоминающее устройство;

-

жидкокристаллический индикатор;

-

кварцевый генератор тактовой частоты микроконтроллера;

-

кварцевый генератор часов;

-

литиевая батарея;

-

модуль Wi-Fi коммуникации с интегрированной антенной;

4.3 Интегрированная Wi-Fi коммуникация

Для обмена информацией в счетчике реализована Wi-Fi коммуникация,

использующая стандарт IEEE 802.11 b/g/n Wi-Fi. Диапазон частот 2400-2462 МГц.

Счетчик может работать как в роли точки доступа, так и в роли

маршрутизатора. Используемое в счетчике решение позволяет создавать

полноценную самоорганизующуюся Wi-Fi Mesh-сеть. В качестве протокола Mesh -

сети применен протокол CJDNS, который позволяет использовать авто-

конфигурируемую и распределенную маршрутизацию трафика с поддержкой

IPv4/v6 и отличается низким потреблением энергоресурсов.

Отличительными особенностями Mesh-сети являются:

 "Интеллектуальность"

"Интеллектуальность" означает, что при подключении каждая точка (счетчик

As100) автоматически получает информацию о всех других точках доступа в сети и

"выясняет" свою роль. Такое поведение исключает необходимость постоянного

администрирования и способствует быстрому развертыванию.

 Plug-and-Play

Развертывание Mesh-сети не требует дорогостоящей инфраструктуры и

прокладки кабелей. При включении счетчиков, они автоматически подключаются к

другим существующим счетчикам, выбирают оптимальные маршруты и

самонастраиваются внутри сети (Mesh-сеть).

 Самовосстановление

Каждое устройство автоматически определяет состояние соседей и свою роль

в общей топологии. Поэтому, при выходе из строя одного из узлов, сеть способна

перенаправить данные — то есть переопределить маршруты автоматически.

Благодаря этой особенности данная сеть является экономной в эксплуатации.

Наиболее оптимальным применением такого решения является построение

систем коммерческого учета электроэнергии в условиях городской застройки. При

этом все измеренные и накопленные данные каждого счетчика поступают в

системы сбора и обработки информации.

Так же для чтения данных из счетчика пользовать может использовать

мобильное устройство со стандартным браузером.

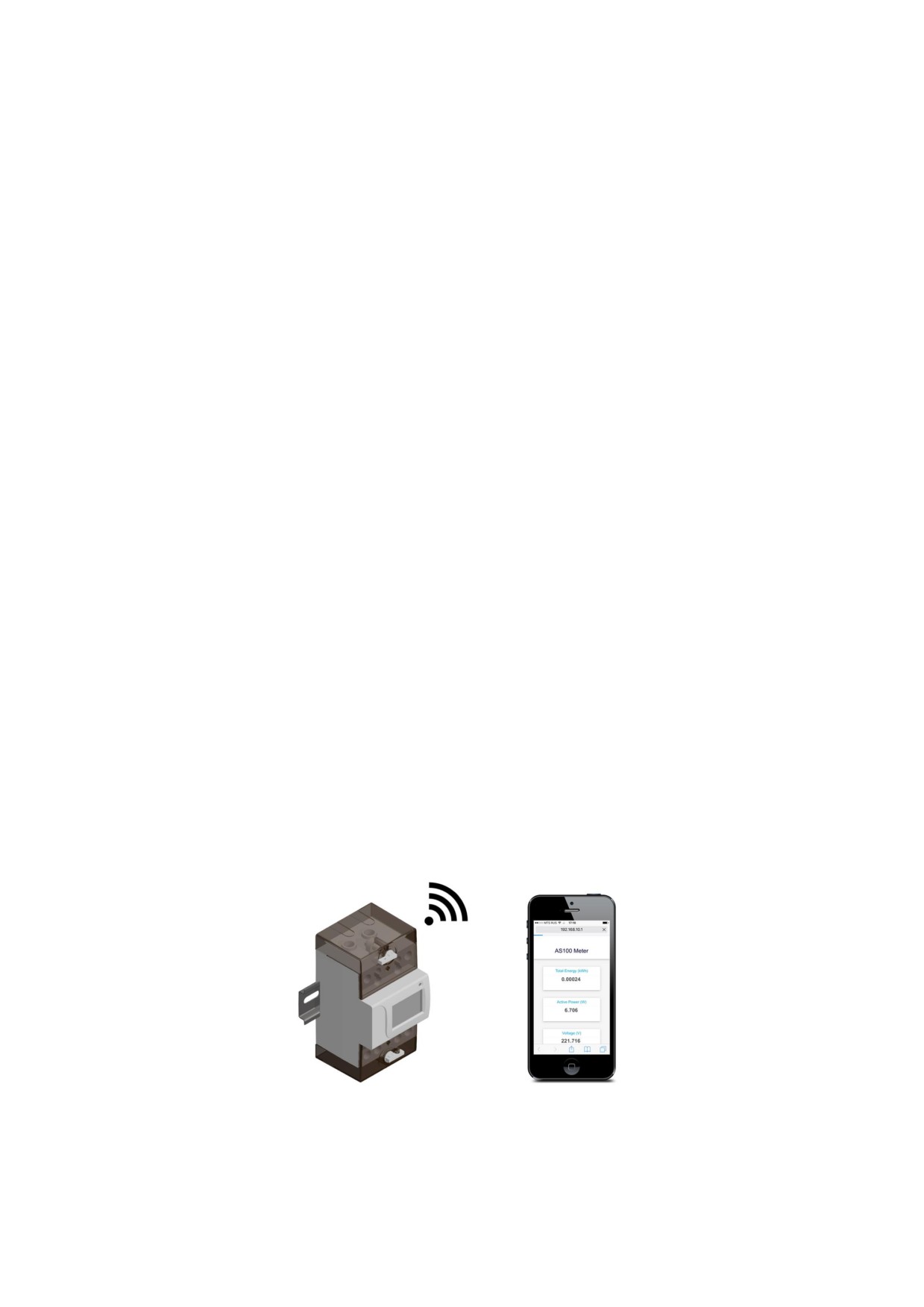

Рисунок 2 - Применение мобильного устройства для чтения данных из

счетчика AS100

Для получения данных из счетчика на мобильное устройство потребителю

необходимо знать “Название сети” и пароль. Название Wi-Fi сети счетчика и пароль

приведены в паспорте в виде символов и QR-кода. В качестве названия сети

используется конструкция

“AS100 пробел серийный

№ счетчика “, например,

“AS100 00001234”. Пароль представляет собой уникальный набор символов для

данного счетчика

- комбинация цифр, символов, строчных и заглавных букв,

например, “0123456789-abc”. Данный пароль может быть введен вручную или

чтением QR-кода.

В мобильном устройстве входим в настройки Wi-Fi сети. В списке

обнаруженных устройств счетчик AS100 виден не будет т.к. его ID скрыт. Поэтому

необходимо выбрать “Другая сеть” и ввести имя сети, напрмер “AS100 00001234”.

Выбрать “Безопасность” - WPA2 и ввести пароль, приведенный в формуляре.

Пример настройки Wi-Fi коммуникации на мобильном устройстве IPhone

приведен на рисунке 3.

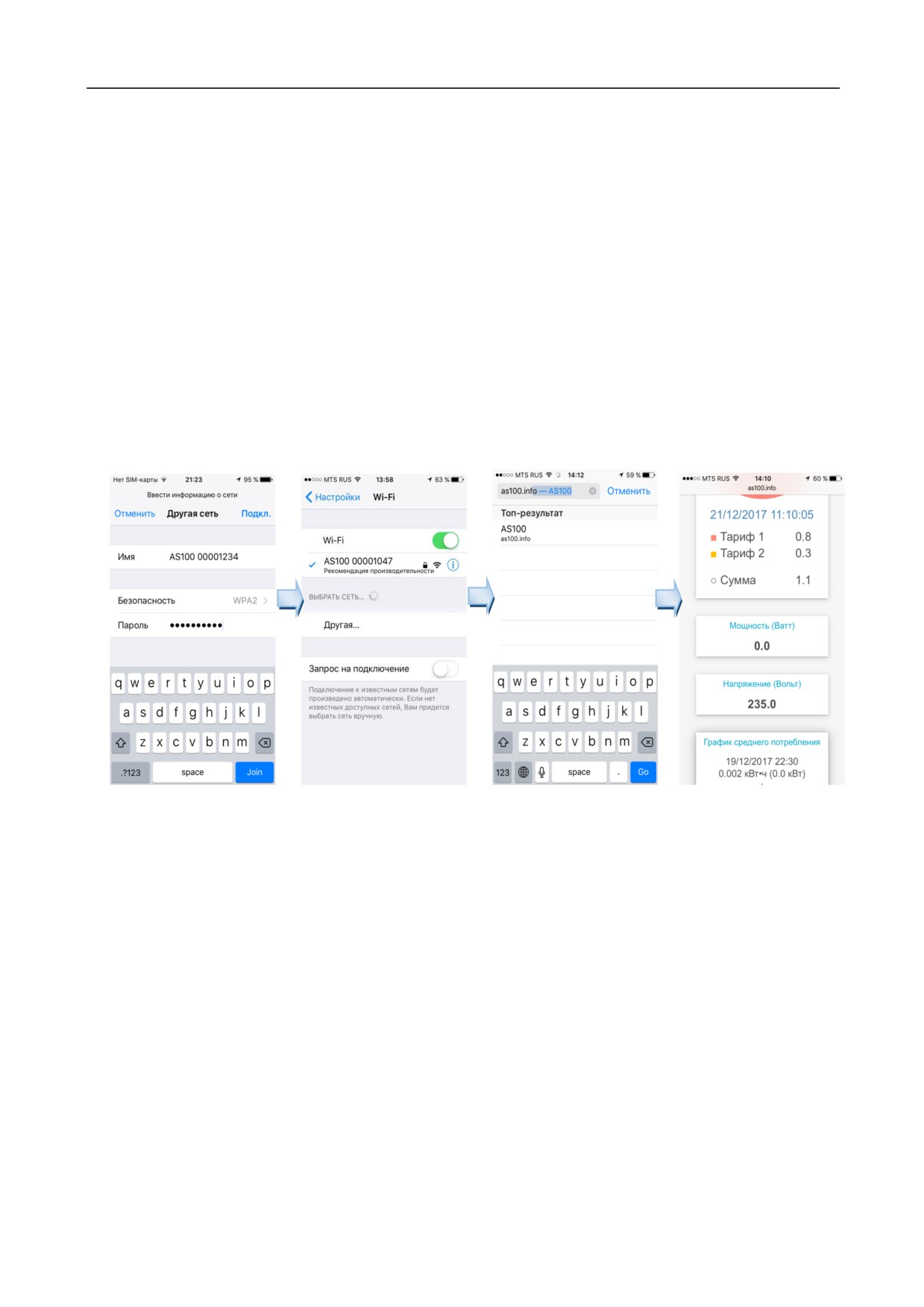

Рисунок 3 - Настройка Wi-Fi соединения на мобильном устройстве IPhone

Настроив таким образом Wi-Fi коммуникацию смартфон должен

подключиться к Wi-Fi сети счетчика. После этого следует перейти в интернет-

браузер, имеющийся в смартфоне и в строке поиск набрать AS100.info или ввести

IP-адрес

192.168.10.1, заданный в счтчиках AS100 по умолчанию. На экране

смартфона должны появиться данные по энергии, считанные из счетчика.

При этом потребитель имеет уровень доступа - Только чтение.

4.4 Жидкокристаллический индикатор (ЖКИ)

Счетчик АS100 имеет высококонтрастный жидкокристаллический индикатор

для отображения измеренных величин или иных вспомогательных параметров.

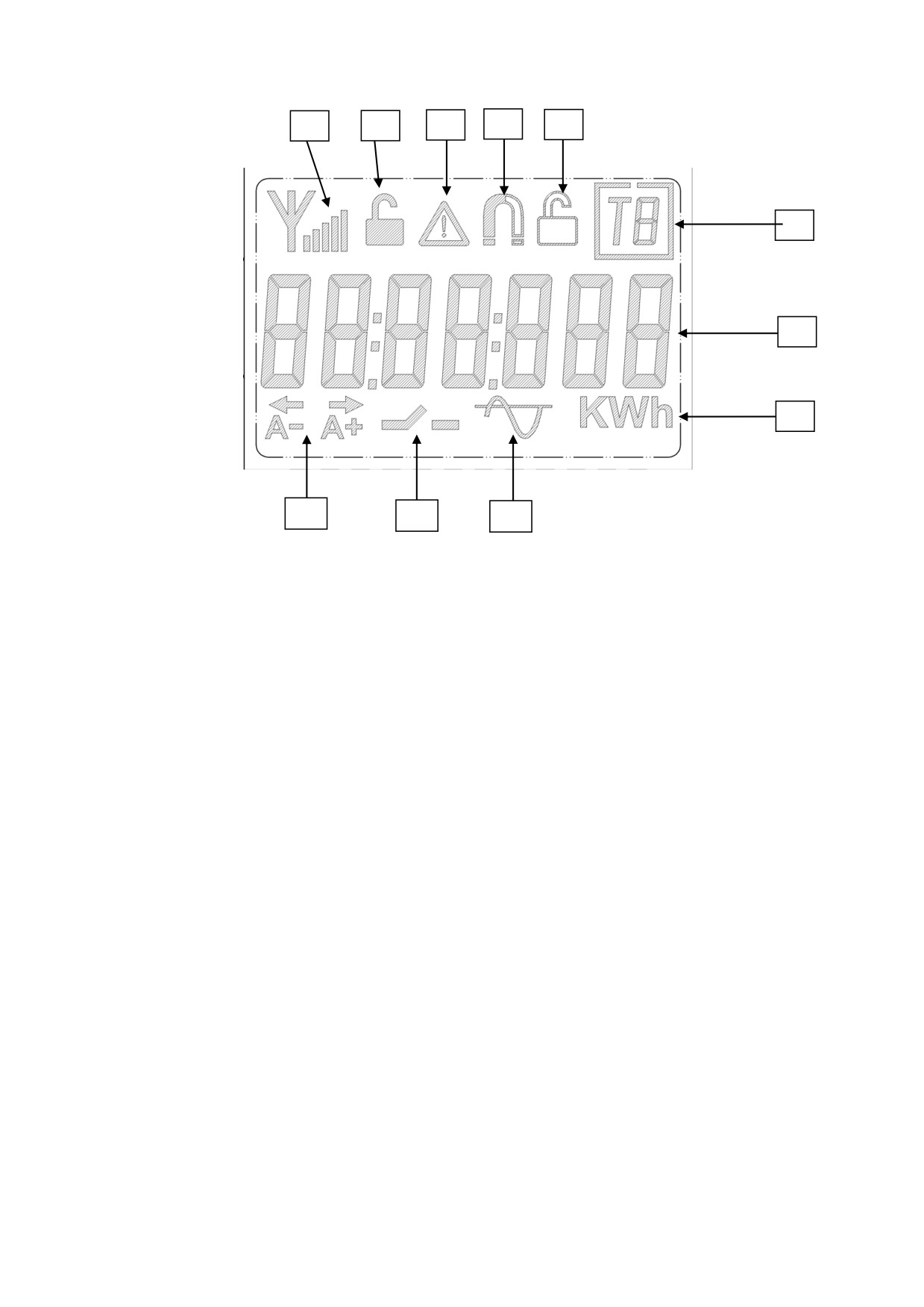

Внешний вид ЖКИ счетчика представлен на рисунке 4.

1

2

3

4

5

6

7

8

9

10

11

1. Индикатор уровня сигнала (mesh-сеть)

2. Индикатор снятой верхней крышки зажимов

3. Индикатор наличия предупреждения

4. Индикатор магнитного воздействия

5. Индикатор снятой основной крышки счетчика

6. Индикатор тарифов и параметров сети

7. Сегменты основного поля индикатора

8. Индикатор единиц измерения отображаемых величин

9. Индикатор направления энергии

10. Индикатор состояния контактора

11. Индикатор выхода параметров сети за установленны пределы

Рисунок 4 - Жидкокристаллический индикатор счетчика

4.4.1 Индикатор уровня сигнала

Свечение индикатора говорит о том, что счетчик подключился в mesh-сеть и

является ее частью. Мигание индикатора означает обмен данными.

Индикатор уровня радиосигнала показывает качество Wi - Fi коммуникации в

точке установки счетчика.

4.4.2 Индикатор снятой верхней крышки зажимов

Индикатор появляется на ЖКИ при обнаружении факта снятия верхней

крышки зажимов. В то время пока крышка снята индикатор мигает. После установки

крышки зажимов на место индикатор светится не мигая. Факт снятия крышки

зажимов записывается в журнал событий счетчика.

4.4.3 Индикатор предупреждения

В случае возникновения условий для предупреждения, а также при

4.4.11 Индикатор выхода параметров сети за установленны пределы

Индикатор появляется в случае достижения установленных пределов

параметров сети: нижниго или верхнего порога напряжения.

5 Функционирование счетчика

5.1 Описание внутреннего программного обеспечения (ПО) счетчика

В счетчиках АS100 все измерения и вычисления выполняет цифровой

сигнальный процессор

(ЦСП), в который в процессе изготовления счетчика

загружается внутреннее программное обеспечение "Счетчики электрической

энергии однофазные "Альфа АS100" (далее по тексту - ПО "Альфа АS100"),

которое является метрологически значимым. ПО "Альфа АS100" аппаратно

защищено от записи, что исключает возможность его несанкционированных

настройки и вмешательства, приводящих к искажению результатов измерений.

Идентификационные данные ПО "Альфа АS100" указаны в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

счетчиков АS100

Наименование

Идентифика-

Номер версии

Цифровой

Алгоритм

программного

ционное

(идентификаци-

идентификатор

вычисления

обеспечения

наименование

онный номер)

программного

цифрового

программного

программного

обеспечения

идентификатора

обеспечения

обеспечения

(контрольная

программного

сумма

обеспечения

исполня-емого

кода)

053D6F2FCABDDC

Альфа АS100

FW

FW 1.1.30

4B2B38CC10DF23

SHA1

89EBF04E0FFE

Для определения номера версии ПО "Альфа АS100" необходимо,

использовать утилиту «AS100SET», имеющейся на диске, которым комплектуется

счетчик. В отчете, считанном из счетчика, в секции «Meter identification» в строке

«Firmware version» указывается номер версии ПО счетчика.

Результат подтверждения соответствия ПО считается положительным, если

полученные идентификационные данные соответствуют табл.3.

5.2 Измерение энергии и мощности

Счетчики АS100 измеряют и отображают следующие величины:

-

активную потребленную энергию общую и по тарифам;

-

реактивную потребленную энергию;

-

активную выданную энергию;

-

реактивную выданную энергию;

-

полную мощность;

Измеренные счетчиком величины можно считать с ЖКИ или с использованием

сети WI-Fi.

6 Подготовка к работе и проверка счетчика

Перед установкой счетчика необходимо изучить требования «Правил

устройства электроустановок» (ПУЭ).

Габаритные и установочные размеры счетчика АS100 приведены в

приложении А; схема подключения счетчика - в приложении Б.

ВНИМАНИЕ: Подключение счетчика необходимо производить

только при обесточенной сети. Несоблюдение мер безопасности

может привести к повреждению оборудования и поражению

электрическим током персонала!

Перед установкой счетчика необходимо произвести наружный осмотр

счетчика и убедиться в наличии пломб и отсутствии механических повреждений.

Установку счетчика АS100 необходимо проводить в указанной

последовательности:

1) Установить счетчик на DIN - рейку.

2) Снять верхнюю и нижнюю крышки зажимов счетчика, повернув фиксаторы

крышек в направлении символа открытого замка.

3) Подключить измеряемые цепи к соответствующим зажимам счетчика

согласно схеме включения, приведенной в приложении Б.

Отверстия зажимной платы позволяют подключать провода цепей

максимальным диаметром/сечением 4 мм/50,2 мм².

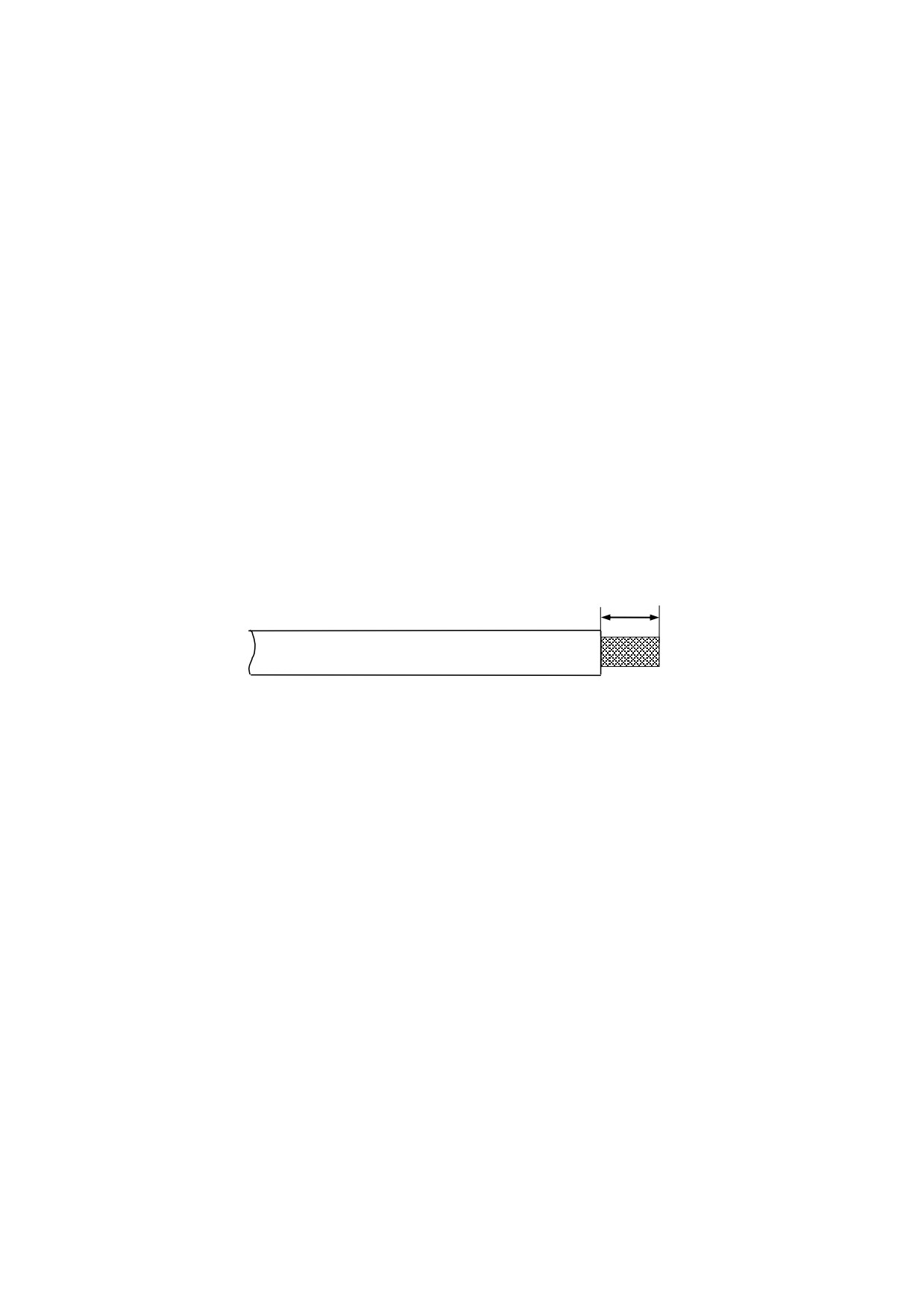

Перед монтажом с подключаемого участка провода (кабеля) необходимо

снять изоляцию длиной, примерно, 25 мм (см. рисунок 5).

25 мм

Рисунок 5

4) После подключения проводов установить и закрепить крышки зажимов с

помощью фиксаторов. Фиксаторы следует повернуть в направлении символов

закрытого замка.

5) Подать напряжение на счетчик. Индикатор ЖКИ счетчика должен

включиться и начать отображать параметры.

6) Установить пломбы на фиксаторы крышек зажимных платы.

6.1 Демонтаж счетчика

Для вывода счетчика из эксплуатации необходимо:

а) убедиться, что все данные памяти счетчика считаны с помощью мобильного

устройства, или снять данные вручную с ЖКИ;

б) обесточить силовые цепи;

ВНИМАНИЕ: Демонтаж счетчика необходимо производить только при

обесточенной сети.

в) отключить счетчик от силовых цепей;

г) снять счетчик с DIN - рейки;

7 Средства измерения, инструмент и принадлежности

Средства измерения, инструмент и принадлежности необходимые для

поверки, настройки и технического обслуживания приведены в таблице 5.

Таблица 5

Рекомендуемое

оборудование и

Основные характеристики

принадлежности

1 Установка для проверки

Номинальные напряжения: 220/380 В; диапазон

счетчиков электрической

регулирования выходного тока - (0,004-120) А.

энергии

Коэффициент мощности cos = 0,5 (инд.); 1;

0,5 (емк.). Погрешность при измерении активной

мощности (энергии) - 0,05 % (0,05 %).

2 Универсальная пробойная

Испытательное напряжение до 8 кВ.

установка УПУ-10 для

Погрешность установки составляет ± 5 %.

проверки электрической

прочности изоляции

3 Частотомер Ч3-63

4 Устройство

Абсолютная погрешность синхронизации

синхронизации времени

фронта выходного импульса 1 Гц по

УCСВ-2

сигналам от встроенного приемника

ГЛОНАСС/GPS к шкале координированного

времени UTC ± 10 мкс

5 IBM (PC-совместимый

С последовательным портом USB для

компьютер) с ОС Microsoft

подключения преобразователя

Windows NT/XP/7/8/10

6 Программный пакет

«AS100SET»

Примечание - Допускается использование другого метрологического и

поверочного оборудования, обеспечивающего требуемую точность.

2) Маркировка потребительской тары содержит следующие сведения:

• товарный знак предприятия-изготовителя;

• наименование и условное обозначение счетчика;

• дату упаковывания;

• адрес получателя.

10.2

Пломбирование

На рисунке

6 представлено фото общего вида счетчика АS100 с

указанием схемы пломбировки от несанкционированного доступа.

Счетчик AS100 имеет два уровня пломбирования:

- первый уровень

-

на винты, крепящие основную крышку,

устанавливаются пломбы ОТК завода-изготовителя и поверителя;

- второй уровень - поворотные фиксаторы крепления верхней и нижней

крышек зажимов пломбируются пломбами энергоснабжающей организации.

Необходимо убедиться в сохранности и правильности установки всех

пломб счетчика.

1

3

2

4

1, 4 - пломба энергосберегающей организации;

2 - пломба ОТК завода-изготовителя;

3 - пломба поверителя.

Рисунок 6 - Схема пломбировки счетчика AS100

11 Упаковывание счетчиков AS100

1) Упаковывание счетчиков АS100, комплектация их эксплуатационной и

товаросопроводительной документацией производится в соответствии с ГОСТ

22261-94 и ТУ 26.51.63-026-29056091-2017.

Приложение А

(обязательное)

Габаритные, установочные размеры и схема подключения

счетчика АS100

Рисунок А.1 - Габаритные и установочные размеры счетчика AS100

Рисунок А.2 - Схема подключения счетчика AS100 в однофазную сеть с

базовым (максимальным) током - 5 (60) А

///////////////////////////////////////
