ВВЕДЕНИЕ
Настоящее руководство по эксплуатации распространяется на «Прибор
приемно-контрольный охранно-пожарный ППКОП «ИВС-20ͩ (далее по
тексту прибор), предназначенный для применения в системах охранно-
пожарной сигнализации для защиты жилых и производственных зданий и
помещений в качестве приемно-контрольного охранно-пожарного
прибора͘ (см͘ рис 1͘)
Руководство содержит сведения о конструкции, принципе действия,
свойствах изделия, а так же указания, необходимые для правильной и
безопасной эксплуатации изделия, хранения, транспортировки,
технического обслуживания͘
Рисунок 1 - ППКОП «ИВС-20ͩ
ОБЩЕЕ ОПИСАНИЕ ПРИБОРА
Назначение
Прибор ППКОП «ИВС-20ͩ предназначен для:
контроля 16 шлейфов охранных или 8 шлейфов пожарных;
приёма извещений от автоматических и ручных пассивных,
активных
(питающихся по шлейфу) и четырёхпроводных
пожарных или охранных извещателей, с нормально-замкнутыми
или нормально-разомкнутыми внутренними контактами;
управления звуковыми и световыми оповещателями (ЗО и СО);
выдачи извещений "Пожар" и "Неисправность" на пульт
пожарной части (ПЧ);
выдачи тревожных извещений на пульт централизованного
наблюдения (ПЦН)͘
Объединив шлейфы в 16 разделов, вы можете поставить их под охрану и
снять с охраны независимо друг от друга͘ С прибором ППКОП «ИВС-20ͩ
можно легко разработать проекты по охране крупных объектов, ускорить
их введение в эксплуатацию и упростить их обслуживание͘
Прибор работает со следующими устройствами:
проводные пожарные и охранные датчики любых
производителей;
внешние исполнительные устройства (сирены и т͘п͘);
считыватели Touch Memory͘
Постановка под охрану и снятие с охраны может осуществляться при
помощи:
клавиатуры;
ключей Touch Memory;
приборного программного обеспечения͘
Возможности прибора
Прибор ППКОП «ИВС-20ͩ может выполнять функции однокомпонентного,
приемно-контрольного охранно-пожарного устройства͘
Прибор позволяет передавать сигнал тревоги и диагностическую
информацию на приборное программное обеспечение по каналу
сотовой сети GSM, GPRS и по проводному каналу L N͘
Прибор работает одновременно с 8 проводными пожарными
или 16 охранными шлейфами͘
ППКОП «ИВС-20ͩ имеет несколько способов постановки под
охрану͘
В журнал событий (историю) прибора записываются все события
и тревоги, зафиксированные или инициированные прибором͘
Всего память прибора хранит 65535 записей͘ При заполнении
журнала новые записи автоматически замещают наиболее
старые записи͘ Для удобства пользователя реализована
возможность экспорта истории в документ формата PDF на
печать͘
Настройку прибора можно осуществить через порт USB при
помощи кабеля USB2 или канал L N при помощи кабеля UTP.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Значение
Проводные
8/16 проводных шлейфов ͘
пожарные/охранные шлейфы
Разделы*
До 16 разделов (Охранных/Пожарных)͘
Каналы связи
Встроенный GSM-коммуникатор (GPRS /
SMS)͘ Две сим-карты͘ Ethernet͘
Контроллер Touch-Memory
До 255 ключей iButton.
Протокол передачи
AdemcoContactID /SurGuard
информации
Количество независимых
16
разделов охраны до, шт͘
Журнал событий
65535
Тампер защиты от вскрытия
Микропереключатель, установлен на
плате͘
Пользователи
До 32͘ Возможно взятие / снятие
нескольких разделов одним кодом
пользователя͘
Клавиатура
До 255 кодов пользователей͘
Индикация
Светодиод на плате отображает состояние
прибора при монтаже͘
Энергосберегающие часы
Установлены на плате
Программирование
Через встроенный USB порт или LAN.
устройства
Удалённо через Ethernet.
Выход для подключения
12 В , 300 мА
сирены
*Разделы - это независимо управляемые, логически выделенные части
охранно-пожарной системы͘ Главная функция разделов — объединять
шлейфы системы, относящиеся к одной области охраны, в одну или
несколько областей͘
ППКОП
«ИВС-20Рͩ позволяет пользователю создавать до
16
независимых разделов охранных/пожарных͘
Раздел позволяет группировать шлейфы по помещениям, отдельно
управлять постановкой/снятием с охраны этих помещений и понимать,
в каком именно помещении и шлейфе сработал датчик͘ При передаче
событий на пульт охранного предприятия в протоколе demco Contact ID
наименование разделов и шлейфов необходимо указывать
непосредственно в настройках пультового программного обеспечения͘
КОНСТРУКЦИЯ ПРИБОРА
Прибор выполнен в виде платы, предназначенной для установки во
внешний корпус͘ На плате расположены:
2 разъёма для установки SIM-карт;
разъём USB;
разъём L N;
держатель батарейки CR2032;
держатель аккумуляторной батареи типоразмера 14500;
световые индикаторы состояния GSM-модема, напряжения
питания и наличия подключения к ПК͘
Также прибор имеет разъемы для подключения:
внешнего питания;
проводных датчиков;
считывателя Touch Memory;
исполнительных устройств͘
Рисунок 2 - Лицевая сторона платы
Таблица условных обозначений на плате прибора
Элемент
Назначение
HL1
светодиод состояния GSM модуля
HL2
светодиод наличия питания на плате
HL3
светодиод наличия подключения к ПК
XS5
разъём подключения клавиатуры
XT1
разъём GSM антенны
GB1
разъём часовой батарейки
XS1
разъём L N
XS2
разъём SIM1
XS3
разъём SIM2
XS4
разъём подключения через USB
S1
тампер вскрытия корпуса
GB2
аккумуляторная батарея
XS23
дополнительный разъем для заземления
DD3
GSM-модуль
ВНЕШНЯЯ ИНДИКАЦИЯ
Панель имеет следующие индикаторы, расположенные на плате:
HL1 - светодиод состояния GSM модуля
HL2 - светодиод наличия питания на плате
HL3 - светодиод подключения к ПК
Индикатор состояния GSM модуля
Состояние индикатора
Значение
Не горит
Модуль отключен
64 мс включен / 800 мс отключен
Модуль включен, но не
зарегистрирован в сети
64 мс включен / 3000 мс отключен
Модуль включен и
зарегистрирован в сети
64 мс включен / 300 мс отключен
Модуль включен и установлено
GPRS соединение
Индикатор состояния питания
Состояние индикатора
Значение
Горит
Питание на плате присутствует
Не горит
Питание на плате отсутствует
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
Рекомендации по выбору тарифа GSM
Рекомендуется использовать тариф сотового
оператора с
подключенными услугами передачи данных GPRS, услугой отправки SMS-
сообщений͘
Так же рекомендуется использовать тарифные планы с минимально
низким порогом округления трафика͘
Внимание! Регулярно следите за балансом установленных в прибор
SIM-карт. Пополняйте счет по мере необходимости.
Выбор и установка SIM-карт
Внимание! Установку и извлечение SIM-карт производить при
отключенном питании прибора.
В прибор устанавливается одна или две SIM-карты͘ Перед установкой
SIM-карты в прибор, установите ее в мобильный телефон и отключите
запрос PIN-кода в соответствии с инструкцией на телефон͘
Питание панели
Для питания прибора рекомендуется использовать источник питания с
выходным напряжением 12В и максимальным током не менее 1,5 А͘
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА
Предварительно настроенный прибор следует установить в корпус и
закрепить на штатном месте размещения͘
Подключите охранные или пожарные шлейфы ко входам
прибора͘
Установите SIM-карты в разъемы SIM 1 и SIM 2͘
При необходимости подключите к прибору сирену и цепи с
исполнительными устройствами͘
При необходимости подключите считыватель TM͘
Подключите к прибору антенну GSM͘
Установите в прибор батарею CR2032 из комплекта поставки͘
Подключите источник питания͘
Подайте питание на прибор͘
По световой индикации проверьте работоспособность прибора͘
Закройте корпус͘
ВХОДЫ ПРИБОРА
ППКОП
«ИВС-20ͩ контролирует состояние до восьми шлейфов
сигнализации, подключенных к его входам͘ При работе с пороговыми
извещателями ППКОП «ИВС-20ͩ измеряет и анализирует эффективное
сопротивление каждого из ШС͘ В зависимости от измеренного значения
сопротивления, текущего логического статуса шлейфа (взят под охрану
или снят с охраны) и заданной для шлейфа тактики мониторинга (типа
шлейфа). ППКОП «ИВС-20ͩ воспринимает состояния шлейфа как "норма",
"неисправность", "нарушение" и др͘
При этом ППКОП «ИВС-20ͩ:
отображает состояние ШС на встроенных индикаторах "1" - "16"
включает внутренний звуковой сигнализатор при различных
нарушениях ШС
в зависимости от заданных настроек управляет своими
исполнительными выходами
при работе автоматически посылает сообщения об изменении
состояния шлейфов сетевому контроллеру
В ШС блока могут быть включены любые виды охранных и пожарных
извещателей, рассчитанные на работу при постоянном напряжении͘ При
этом внутреннее сопротивление извещателей в режиме "Пожар" должно
быть:
не более 2,7 кОм для нормально-разомкнутых извещателей,
не менее 3,2 кОм для нормально-замкнутых извещателей͘
Питание извещателей от ШС
Блок обеспечивает питание от ШС токопотребляющих двухпроводных
охранных и пожарных извещателей͘ Количество извещателей,
включаемых в один шлейф, рассчитывается по формуле:
N = Iм / i , где:
N - количество извещателей в шлейфе;
Iм - максимальный ток нагрузки;
Iм = 3 мА для ШС типов 1, 4;
Iм = 1,2 мА для ШС типа 2;
i - ток, потребляемый извещателем в дежурном режиме, мА͘
Если используется тип ШС
-
1
(пожарный дымовой), то пожарные
извещатели должны быть работоспособны при снижении напряжения в
шлейфе до 9 В͘
Подключение внешних устройств к выходам блока

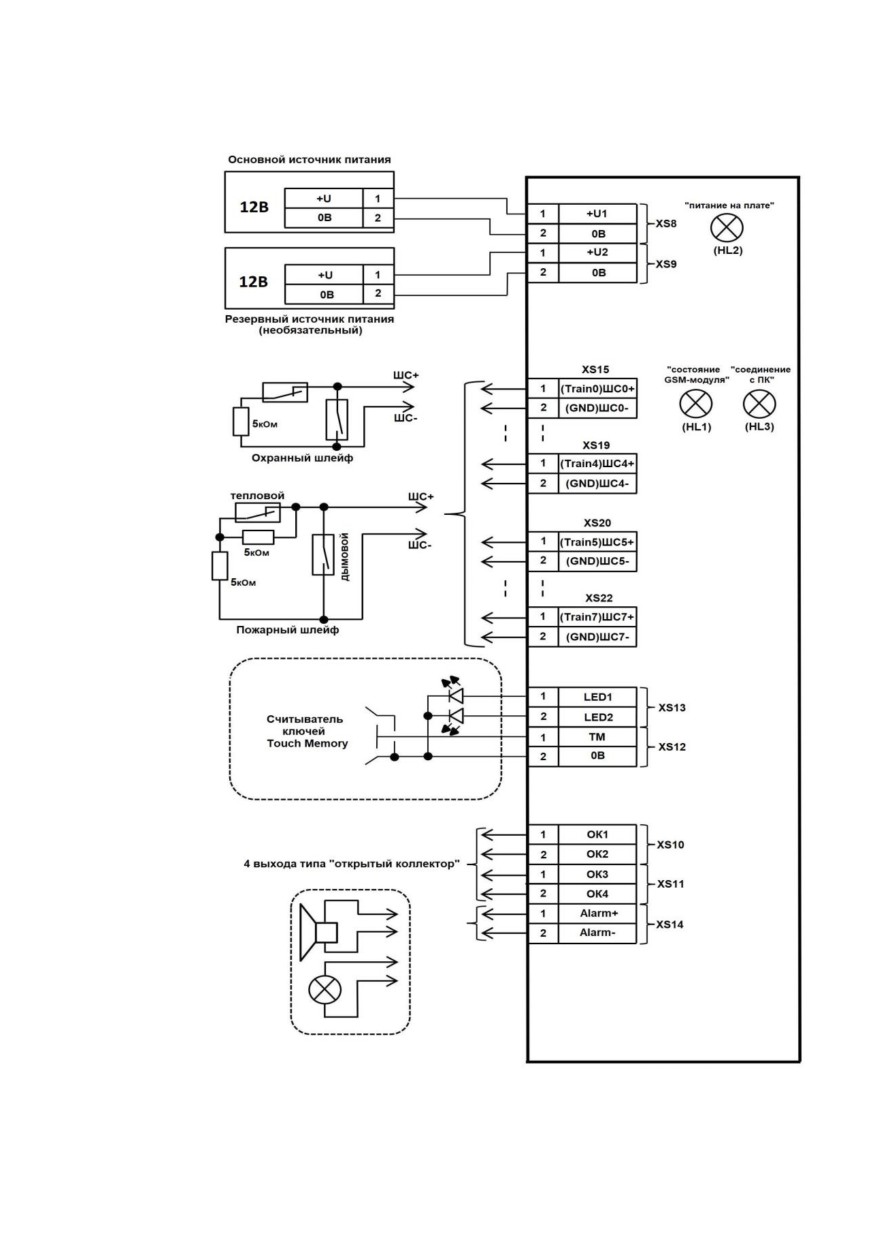

Рисунок 3 - Схема подключений ППКОП «ИВС-20ͩ при эксплуатации

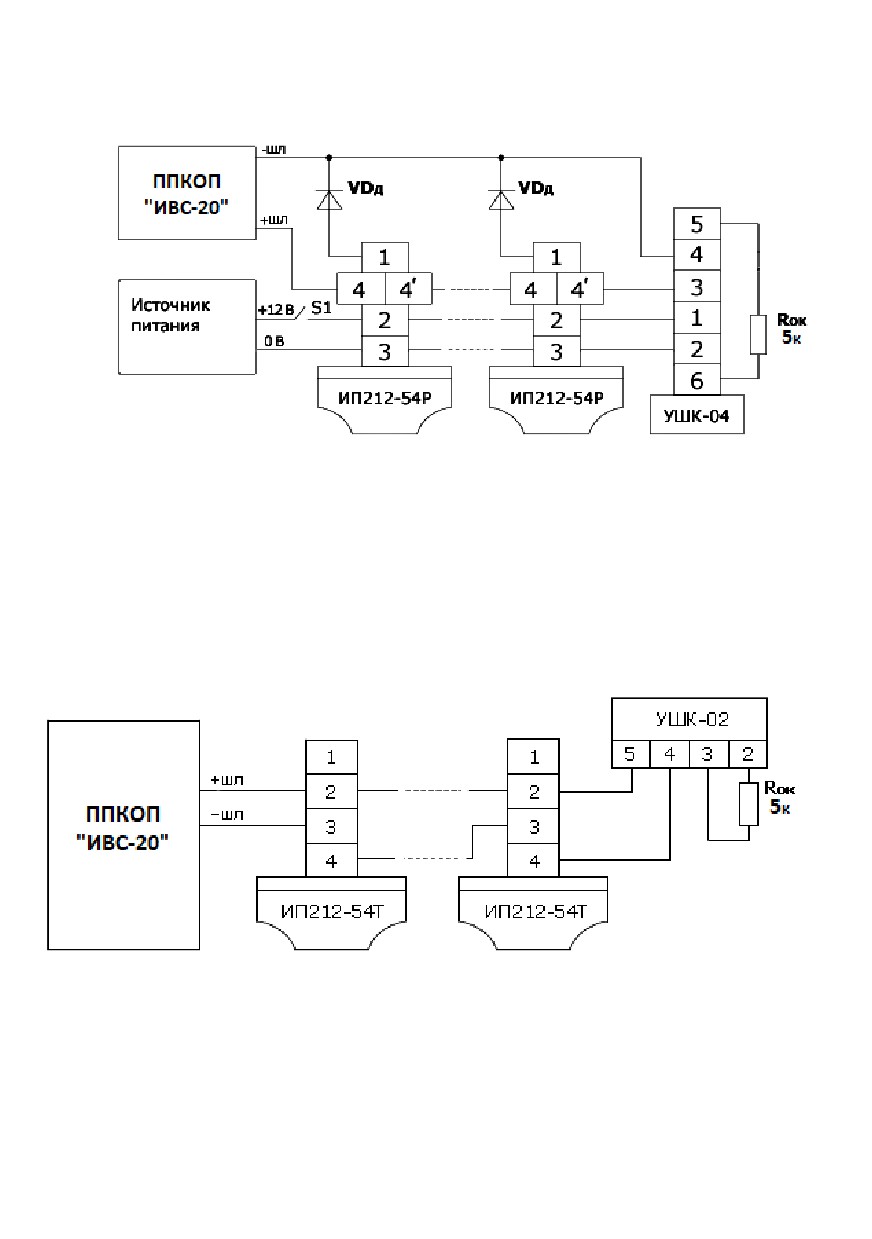

Подключение шлейфов сигнализации
В ШС блока могут быть включены любые типы охранных и пожарных
извещателей, рассчитанных на работу при постоянном напряжении
(пример
подключения
устройств
производства
ИВС-
сигналспецавтоматика приведен в Приложении)͘ Внутреннее
сопротивление пожарных извещателей в режиме "Пожар" должно быть
не более 2,7 кОм для нормально-разомкнутых извещателей и не менее
3,2 кОм для нормально-замкнутых извещателей͘
Подключаемые к ШС устройства:
1)Неадресные охранные извещатели, питающиеся от ШС:
- общий ток потребления извещателей по одному ШС - до 3 мА
2)Неадресные пожарные извещатели, питающиеся от ШС:
- общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
- общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА

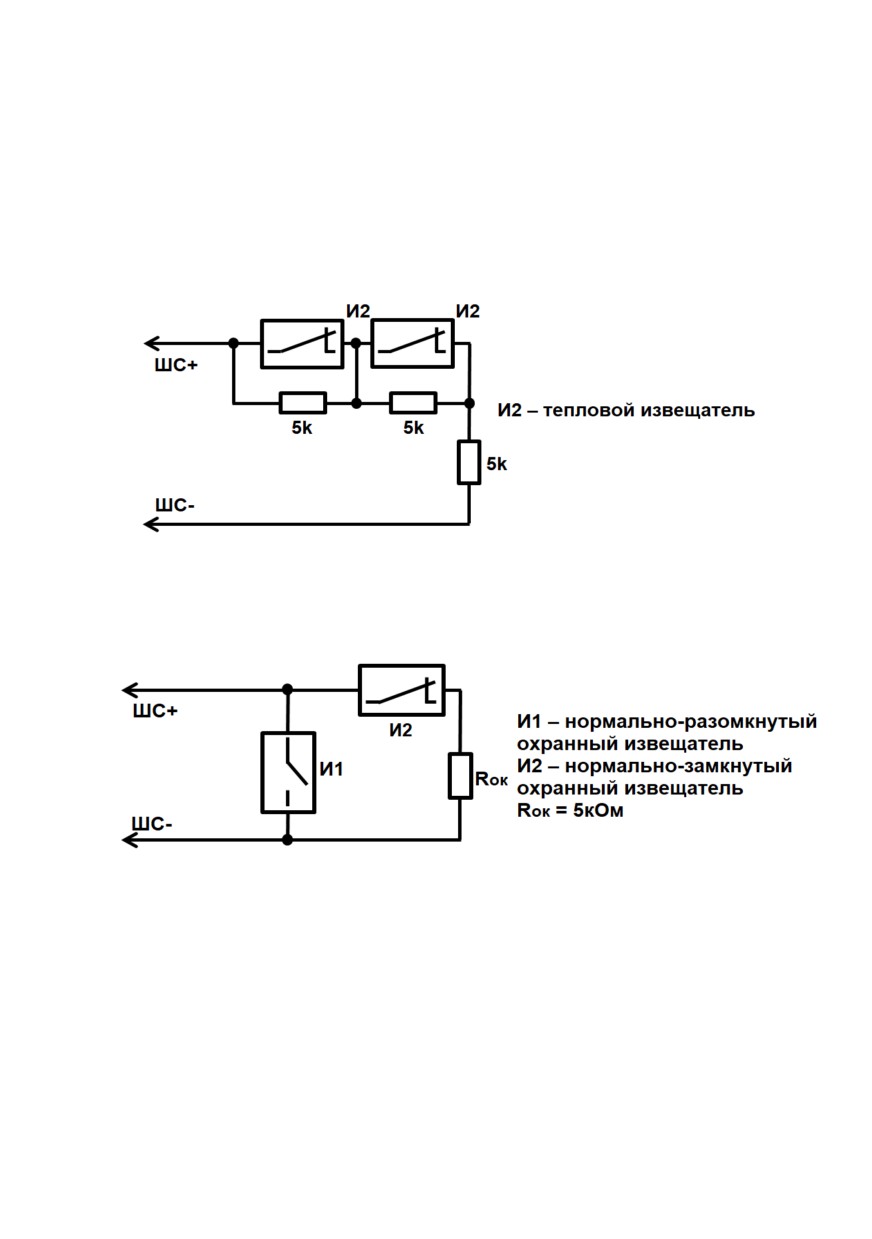

При включении в ШС охранных извещателей шлейф должен
удовлетворять следующим требованиям:
− сопротивление проводов ШС без учета оконечного сопротивления не
более
1 кОм;
− сопротивление утечки между проводами ШС или каждым проводом и
"землёй" не менее 20 кОм͘
При включении в ШС пожарных извещателей шлейф должен
удовлетворять следующим требованиям:
− сопротивление проводов ШС без учета оконечного сопротивления не
более 100 Ом;
− сопротивление утечки между проводами ШС или каждым проводом и
"землёй" - не менее 50 кОм͘
Ниже приведены примеры включения извещателей в шлейфы различного
типа͘
Подключение извещателей в пожарные дымовые шлейфы 1-го типа
Рисунок 4 - Схема подключения дымовых извещателей в шлейфы 1-го
типа
Собранную схему подключения дымовых извещателей необходимо
проверить и убедиться в том, что подтвержденная сработка одного
извещателя переводит ШС типа 1 в состояние "Внимание!", а сработка
двух дымовых извещателей - в состояние "Пожар"͘
Световая и звуковая индикация блока должна соответствовать
требованиям, которые определяет раздел «Индикация клавиатуры ввода
информацииͩ в паспорте ППКОП «ИВС-20ͩ͘
Подключение дымовых и тепловых извещателей в шлейфы 2-го типа
Рисунок 5 - Схема подключения дымовых и тепловых извещателей в
шлейфы 2-го типа
Собранную схему подключения дымовых и тепловых извещателей
необходимо проверить и убедиться в том, что сработка одного теплового
извещателя или подтвержденная сработка дымового извещателя
переводит ШС типа 2 в состояние "Внимание!", а сработка двух дымовых
или тепловых извещателей - в состояние "Пожар"͘
Световая и звуковая индикация блока должна соответствовать
требованиям, которые определяет раздел «Индикация клавиатуры ввода
информацииͩ в паспорте ППКОП «ИВС-20Рͩ͘
Подключение тепловых пожарных извещателей в шлейфы 3-го типа
Рисунок 6 - Схема подключения тепловых пожарных извещателей в
шлейфы 3-го типа
Подключение охранных извещателей в шлейфы 4-го типа
Рисунок 7 - Схема подключения охранных извещателей в шлейф 4-го типа
НАСТРОЙКА ПРИБОРА
Подключение к прибору
Вы можете подключиться к прибору и настроить его одним из
приведенных ниже способов:
через универсальную программу настройки через порт USB при
помощи кабеля USB2;
через универсальную программу настройки через канал L N при
помощи кабеля UTP͘
Подключение через кабель USB2
Подсоедините прибор через USB2 кабель к ПК͘ Проверьте наличие
драйвера сопряжения прибора через COM порт, для этого выполните
следующие действия:
запустите «Диспетчер устройствͩ и перейдите в раздел «Портыͩ͘
В данном разделе отобразится имя и номер порта, к которому
подсоединен кабель USB2͘
запустите универсальную программу настройки прибора
(см͘
рисунок 8)͘
Рисунок 8 - Универсальная программа настройки прибора
Во вкладке «Подключениеͩ в поле «Подключение к прибору по кабелю
USBͩ, выберите имя порта для подключения, после чего нажмите кнопку
«Открыть портͩ, затем в этом же поле нажмите кнопку «Подключениеͩ
(см͘ рисунок 8)͘
Примечание - Мастер ключ при заводских настройках «1234ͩ͘ Мастер
ключ служит для пресечения несанкционированного доступа к
настройкам прибора͘ Мастер ключ состоит из четырех цифр и
указывается в универсальной программе настройки прибора͘
Подключение через Ethernet-соединение
Запустите универсальную программу настройки прибора (см͘ рисунок 8)͘
Во вкладке «Подключениеͩ в поле «Подключение к прибору по Ethernetͩ
укажите IP адрес прибора, Port прибора, затем в этом же поле нажмите
кнопку «Подключениеͩ (см͘ рисунок 8)͘
Примечание 1 - Заводской IP адрес прибора 192͘168͘0͘10͘
Примечание 2 - Мастер ключ при заводских настройках «1234ͩ͘ Мастер
ключ служит для пресечения несанкционированного доступа к
настройкам прибора͘
Меню универсальной программы настройки
Пункт меню «Файлͩ позволяет сохранить в файл и загрузить из файла
настройки прибора (см͘ рисунок 9)͘
Рисунок 9 - Меню «Файлͩ

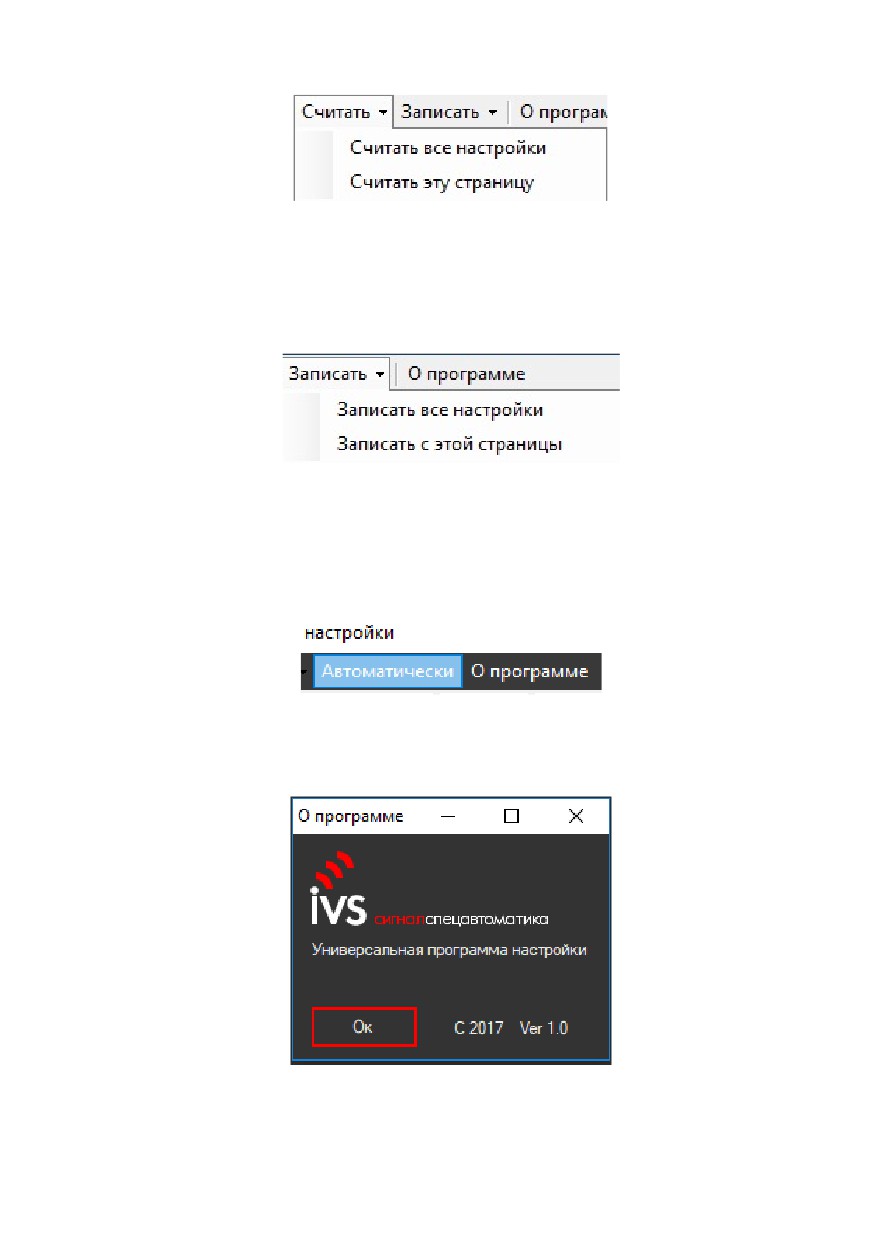

Пункт меню «Считатьͩ позволяет считать все настройки прибора или
считать настройки текущей вкладки͘ (см͘ рисунок 10)͘
Рисунок 10 - Меню «Считатьͩ
Пункт меню «Записатьͩ позволяет записать все настройки прибора или
записать настройки текущей вкладки͘ (см͘ рисунок 11 а)͘
Рисунок 11 а - Меню «Записатьͩ
Пункт меню «Автоматическиͩ позволяет в автоматическом режиме читать
и записывать настройки прибора при переключении вкладок͘ (см͘
рисунок 11 б)
Рисунок 11 б - Меню «Автоматическиͩ
Пункт меню «О программеͩ показывает текущую версию программного
обеспечения͘ (см͘ рисунок 12)͘
Рисунок 12 - Меню «О программеͩ
Вкладки универсальной программы настройки
Главная
Во вкладке «Главнаяͩ отображается актуальная информация о приборе и
его основных узлах (см ͘рисунок 13)͘
Номер пульта
Уникальный номер устройства, от лица которого ведется отправка всех
событий и производится соединение с сервером на котором установлено
приборное программного обеспечения͘ В мониторинговом программном
обеспечении идентификация объекта производится именно по этому
номеру͘
Рисунок 13 - Вкладка «Главнаяͩ
Дата и время
Настройте дату и время во встроенных часах прибора, используя функцию
синхронизации͘ Встроенные часы используются при записи событий в
историю прибора͘ Именно по этой причине важно следить за корректной
датой и временем͘
Уровень сигнала
Поле уровень сигнала отображает информацию о мощности сигнала
сотовой сети в dB и текущую активную SIM-карту͘
SIM1/SIM2
Поле SIM1 содержит информацию о точке доступа GPRS, имени
пользователя GPRS и пароле пользователя GPRS͘
Описание поля SIM2 идентично полю SIM1.
Примечание - для каждого оператора сотовой связи имеет свои
настройки͘
Настройки LAN - Ethernet
Существует два варианта настройки IP адреса прибора:
1. Получить IP адрес автоматически (по DHCP)͘
2. Задать вручную, прописав IP адрес, маску подсети, шлюз, DNS͘
Сервер ПЦН (пульт центрального наблюдения)
Задайте настройки сервера ПЦН, указав IP адрес и порт сервера, на
который будет производится отправка событий и сигналов тревог (см͘
рисунок 13)͘
Примечание - При необходимости задайте резервный сервер для
отправки͘
Анализ резевного входа питания
Позволяет осуществлять или не осуществлять анализ резервного входа
питания͘
20
Способы передачи
Во вкладке «Способы передачиͩ вы можете настроить способы передачи
данных на ПЦН͘ Для этого:
в поле «Способ передачи данныхͩ (Направление 1 — Главное)
(см͘ рисунок 14 ) выберите способ передачи данных͘
если необходимы дополнительные направления передачи
данных
(SMS клиенту, резервный ПЦН), с помощью
переключателей
«И/ИЛИͩ скомбинируйте необходимое
направление и выберите способы передачи данных для этих
направлений͘
Примечание - Для способов передачи, таких как «Contact ID через SMSͩ
необходимо заполнить поле «Номерͩ, указав приборовые номера ПЦН͘

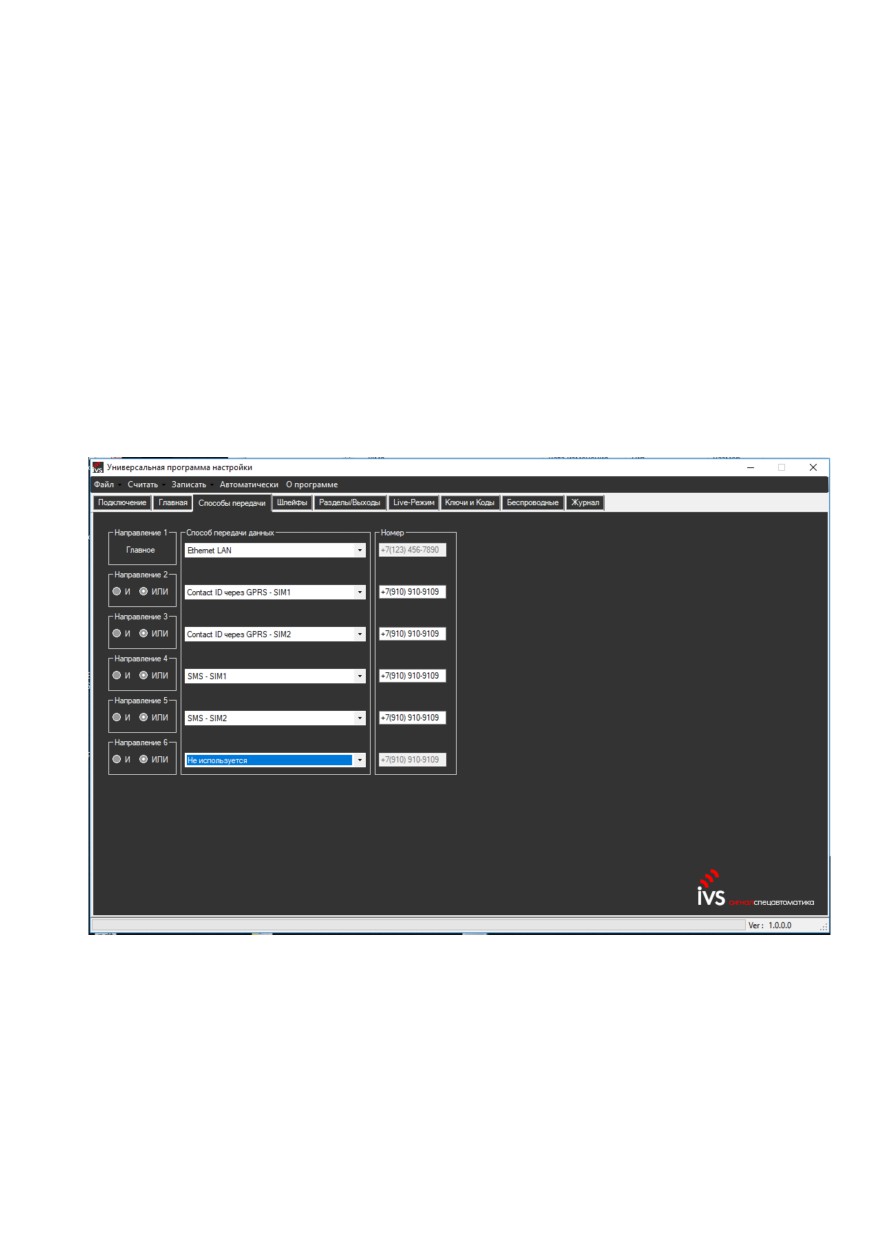

Рисунок 14 - Вкладка «Способы передачиͩ
Способы передачи данных
Ethernet - LAN - служит для передачи событий по протоколу TCP/IP через
Ethernet в мониторинговое программное обеспечение͘
Contact ID через GPRS SIM1 (2) - служит для передачи событий через GSM
GPRS при помощи ContactID в мониторинговое программное
обеспечение͘
SMS SIM1 (2) - служит для передачи событий собственнику в виде SMS-
сообщения͘
Contact ID через SMS SIM1
(2)
- служит для передачи событий в
мониторинговое программное обеспечение через GSM-модем в виде
SMS-сообщения в формате ContactID͘
Шлейфы
Для настройки каждого шлейфа в поле «Событие по ldemco Contact IDͩ
выберите тип события͘ В поле «Разделͩ выберите номер раздела для
соответствующего шлейфа͘ В поле «Нормальное состояниеͩ выберите тип
состояния (нормально замкнуто/разомкнуто)͘

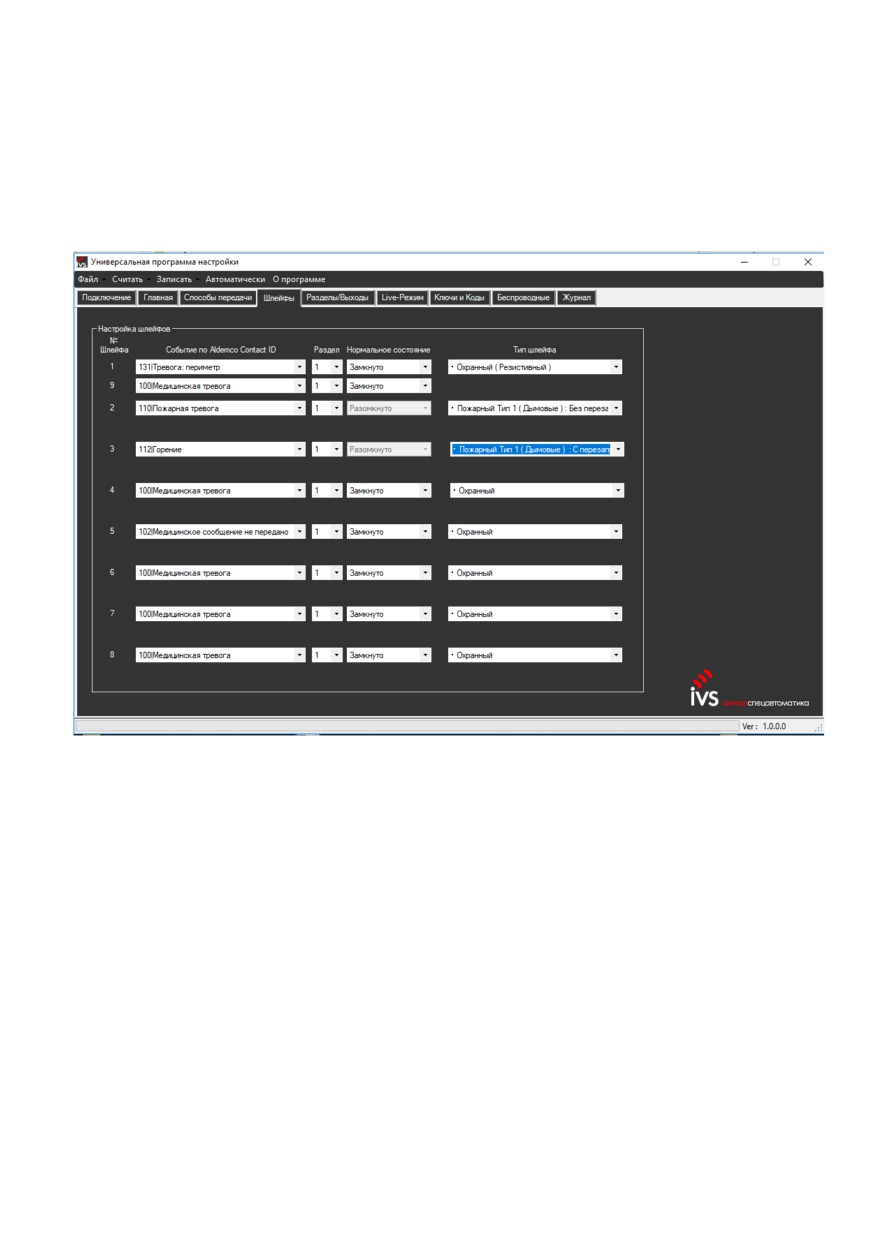

Рисунок 15 - Вкладка «Шлейфыͩ
№ Шлейфа
Порядковый номер шлейфа, который служит для идентификации
подключаемых устройств͘ На каждом входе располагаются два
резистивных шлейфа или один типа «сухой контактͩ͘
Событие по Ademco ContactID
Код события, которое будет формироваться в сообщении Contact ID при
срабатывании охранного датчика или пожарного͘
Раздел
Раздел, к которому относится настраиваемый шлейф͘
Нормальное состояние
Определите для датчиков нормальное рабочее состояние (если такое
допускается для данного типа шлейфа):
• замкнутое;
• разомкнутое.
Тип шлейфа
Определите тип шлейфа (на основании подключаемых датчиков):
¾ Охранный
¾ Охранный ( Резистивный )
¾ Пожарный Тип 1 ( Дымовые ) : Без перезапроса
¾ Пожарный Тип 1 ( Дымовые ) : C перезапросом
¾ Пожарный Тип 2 ( Комбинированный ) : Без перезапроса
¾ Пожарный Тип 2 ( Комбинированный ) : C перезапросом
¾ Пожарный Тип 3 ( Тепловые )
Разделы/Выходы
Во вкладке
«Разделы/Выходыͩ, в поле
«Настройка разделовͩ
необходимо задать настройки разделов (см͘ рисунок 16)͘ Для каждого
раздела укажите его тип: по умолчанию охранный, если в настройках
шлейфа выбран пожарный тип, то автоматически будет выбран
пожарный, для охранных можно указать 24 часа (нельзя поставить снять с
охраны, постоянный контроль)͘
Для охранного типа можно указать задержку на Вход и Выход͘
Рисунок 16 - Вкладка «Разделы/Выходыͩ
№ раздела - уникальный номер раздела от 1 до 16͘ Номер раздела
позволяет идентифицировать, какие шлейфы (датчики) сформировали
событие͘
Задержка на Вход.
Если шлейф используется для подключения датчиков входной зоны, то
укажите время (в секундах), которое будет у пользователя для снятия
раздела с охраны, без отправки тревоги после нарушения зоны͘
Задержка на Выход.
Если шлейф используется для подключения датчиков выходной зоны, то
укажите время (в секундах), которое будет у пользователя для выхода
через зоны раздела, без отправки тревоги после нарушения зоны͘
24 часа - указывает, что раздел поставлен на постоянную охрану͘ 24-
часовой раздел - мгновенный раздел͘ Это особый вид раздела, который
всегда находится в состоянии под охраной и на него не могут быть
назначены ни коды доступа, ни ключи Touch Memory͘
Пожарный - указывает, что раздел поставлен на пожарную охрану и
резистивные шлейфы, соответствующие текущему разделу прибора͘ Он
используется для подключения пожарных датчиков͘
Автотест
В поле «Автотестͩ указывается время начала автотестов (часы, минуты) и
частота их проведения (в часах)͘
Выходы/Коллекторы
Прибор имеет 4 выхода типа «открытый коллекторͩ для подключения
исполнительных устройств
(плюс еще один выход специально для
сирены), таких как сирены и световые табло͘
Для настройки выходов необходимо выбрать раздел за который отвечает
выход͘ (см͘ рисунок 16)͘
А также программу по которой будет работать выход͘
Список программ:
0͘ Нет программы:
Нет условий, управляющих выходом͘
1͘ Включить
2͘ Выключить
3͘ Мигать из ВЫКЛЮЧЕНО
4͘ Мигать из ВКЛЮЧЕНО
5͘ Лампа:
- если "Пожар 1" ("Пожар 2"), то переключаться (0,25 с включено / 0,25 с
выключено);
- если "Внимание", то переключаться
(0,25 с включено
/
0,75 с
выключено);
- если "Тревога проникновения", "Тревога входа" или "НЕВЗЯТИЕ", то
переключаться (0,5 с включено / 0,5 с выключено);
- если "Неисправность", то переключаться (0,25 с включено / 1,75 с
выключено);
- если есть взятый ШС, то включить; если все ШС сняты с охраны, то
выключить
6͘ ПЦН:
- если все ШС, связанные с выходом, на охране, то включить;
- иначе выключить
7͘ АСПТ:
Включить на время, если два или более ШС, связанных с выходом,
перешли в состояние "Пожар 1" или есть ШС в состоянии "Пожар 2" и нет
нарушенных технологических ШС͘ Нарушенный технологический
ШС
блокирует включение͘ Если технологический
ШС был нарушен во
время задержки управления выходом, то при его восстановлении выход
будет включен на заданное время (нарушение технологического ШС
приостанавливает отсчет задержки включения)
8͘ Доп Сирена:
- если "Пожар 1" ("Пожар 2"), то переключаться заданное время (1,5 с
включено / 0,5 с выключено);
- если "Внимание", то переключаться заданное время (0,5 с включено /
1,5 с выключено);
- если "Тревога проникновения", то включить на заданное время;
- иначе выключить
9͘ Пожарный ПЦН:
- если "Пожар 1" ("Пожар 2") или "Внимание", то включить;
- иначе выключить (разомкнуть)
10͘ Неисправность:
- если есть ШС в состоянии "Неисправность", "Невзятие" или "Снят", то
выключить;
- иначе включить
Live-Режим
Вкладка «Live-Режимͩ является информационным окном, отображающим
в реальном времени состояние шлейфов (см͘ рисунок 17)͘
Можно использовать более тонкую настройку охранных и пожарных
шлейфов установив пределы сработок по ним͘ (Только для опытных
пользователей)͘
Рисунок 17 -Вкладка «Live-Режимͩ
Ключи и коды
Пользователь может производить постановку под охрану и снятие с
охраны раздела при помощи встроенной или дополнительной внешней
клавиатуры͘
Если подключен считыватель Touch Memory, пользователь может
производить постановку под охрану и снятие с охраны при помощи
ключей Touch Memory͘
Рисунок 18 - Раздел «Ключи и кодыͩ
Процедура добавления ключа TM (Touch Memory)
Приложите ключ к считывателю Touch Memory и нажмите кнопку
«Получить ключ со считывателяͩ (см͘ рисунок 18)͘
В поле
«Разделыͩ укажите разделы, которые будут ставиться или
сниматься с охраны, данным ключом (см͘ рисунок 18)͘
Для добавления нового ключа в память прибора, необходимо нажать
кнопку «Добавитьͩ (см͘ рисунок 18)͘
Удаление и редактирование ключа TM (Touch Memory)
Для удаления или редактирования ключа TM выберите его в списке
ключей и нажмите кнопку
«Удалитьͩ или
«Редактироватьͩ
соответственно (см͘ рисунок 18)͘
Процедура добавления кода в прибор
В поле «Кодͩ необходимо ввести код из 4-х цифр, который будет
использоваться для постановки или снятия разделов с охраны
(см͘
рисунок 18)͘
Примечание:
Желательно
не
использовать
простые
последовательности цифр͘ Не использовать одинаковые цифры͘
В поле
«Разделыͩ укажите разделы, которые будут ставиться или
сниматься с охраны, данным кодом (см͘ рисунок 18)͘
Для добавления нового кода в память прибора, необходимо нажать
кнопку «Добавитьͩ (см͘ рисунок 18)͘
Для удаления или редактирования кода выберите его в списке кодов и
нажмите кнопку «Удалитьͩ или «Редактироватьͩ соответственно
(см͘
рисунок18).
Журнал
Во вкладке «Журналͩ отображается информация обо всех событиях
генерируемых прибором (см͘ рисунок 19)͘
Рисунок 19 - Раздел «Журналͩ
Общее количество событий, сохраняемое в истории журнала — 65535 шт͘
О каждом событии выводится следующая информация:
№ — порядковый номер события;
Время события — дата и время события по встроенным часам;
Т\В — тип события (тревога или восстановление);
Код AldemcoID— код события в соответствии с протоколом
Aldemco СontactID;
Раздел — номер раздела, в котором зафиксировано событие;
Шлейф
— номер шлейфа
(зоны)
/ кода пользователя
/
клавиатуры /ключа ТМ, который фигурирует в событии;
Передано — сведения о том, было ли передано событие по
направлениям;
Протокол передачи
— способ, используемый при передаче
события͘
Процедура загрузки записей истории журнала из прибора.
Для просмотра записей можно загрузить журнал истории, указав
количество необходимых записей и нажав кнопку «Прочитать события в
кол-веͩ (см͘ рисунок 19)͘
Так же можно прочитать все события из журнала нажав кнопку
«Прочитать все событияͩ (см͘ рисунок 19)͘
Очистка журнала
Для очистки журнала нажмите кнопку «Очистить журналͩ (см͘ рисунок
19).
Печать журнала
Для печати журнала, нажмите кнопку
«Печатьͩ
(см͘ рисунок
19).
Проверка работы
Полная проверка прибора должна производиться с учетом используемого
функционала и настроенной логики работы прибора͘
Проверка в программе настройки
Подключитесь к прибору через универсальную программу настройки и
проверьте:
уровень GSM сигнала в разделе «Общие настройкиͩ;
состояние подключенных шлейфов в разделе «Настройки
шлейфовͩ;
состояние подключенных исполнительных устройств в разделе
«Выходыͩ͘
Если GSM-сигнал слишком слаб, попробуйте изменить местоположение
прибора или, если это не возможно или не приводит к положительному
результату, сменить оператора связи͘
Проверка прохождения сигнала тревоги
Поставьте настроенный прибор под охрану и произведите нарушение
зоны͘
Убедитесь, что сигнал тревоги доставлен в приборовое (мониторинговое)
программное обеспечение͘
Если тревога не доставлена, проверьте работу каналов связи, настройки
прибора и программного обеспечения͘
Техническое обслуживание
Не реже одного раза в месяц проверяйте наличие средств на счетах
SIM-карт͘
Не реже двух раз в год проверяйте состояние прибора на предмет
наличия повреждений корпуса и разъемов, при необходимости,
зачищайте контактные площадки͘
Меры безопасности
Все работы, связанные с настройкой и обслуживанием прибора, должны
проводиться персоналом, имеющим для этого соответствующую
квалификацию͘
Транспортировка и хранение
Хранение приборов в упаковке изготовителя должно
производиться в закрытых вентилируемых складах в соответствии с
условиями 2 по ГОСТ 15150.
Складирование приборов в упаковке изготовителя должно быть в
виде штабелей высотой не более 25 упаковок͘
Транспортирование приборов в упаковке предприятия-
изготовителя может быть произведено всеми видами закрытого и
открытого транспорта при соблюдении следующих условий:
перевозка приборов воздушным транспортом должна
производиться в герметичных отсеках;
перевозка приборов по железной дороге должна производиться
в закрытых чистых вагонах;
при перевозке открытым транспортом коробки с приборов
должны быть накрыты водонепроницаемым материалом;
при перевозке водным транспортом коробки с приборами
должны быть размещены в трюме͘
Значения климатических и механических воздействий при
транспортировании должны быть:
температура от минус 50 до 50 °С;
относительная влажность не более 98% при температуре 35°С;
воздействие синусоидальной вибрации частотой (10 - 150)Гц,
ускорением 0,5g, действующей в направлении, обозначенном на
таре манипуляционном знаком «Верх, не кантоватьͩ͘
Расстановка и крепление в транспортных средствах коробок с
приборами должны обеспечивать их устойчивое положение, исключать
возможность смещения и удары друг о друга, а также о стенки
транспортных средств͘
Указания предупредительной маркировки должны выполняться
на всех этапах по пути от грузоотправителя до грузополучателя͘
Гарантии изготовителя
Изготовитель гарантирует соответствие прибора требованиям
технических
условий
при соблюдении клиентом условий
транспортирования, хранения, монтажа и эксплуатации͘
Гарантийный срок эксплуатации
— 12 месяцев со дня ввода в
эксплуатацию, но не более 18 месяцев с момента изготовления͘
Гарантийный срок хранения — 6 месяцев с момента изготовления͘
Изготовитель не несет ответственности за качество каналов связи,
предоставляемых операторами GSM͘
Изготовитель оставляет за собой право вносить изменения, не
ухудшающие функциональность прибора без предварительного
уведомления потребителей͘
Контактная информация
249030, Российская Федерация
г͘ Обнинск Калужской обл͘, ул͘ Любого, 9,
ООО «ИВС-Сигналспецавтоматикаͩ
т͘/факс: (48439) 4-17-17, 4-26-26, 4-27-27
Комплект поставки
Прибор приемно-контрольный охранно-пожарный
ППКОП «ИВС-20ͩ
1 шт͘
Комплект монтажных частей:
Шуруп 4х30 DIN 7996
4 шт͘
Дюбель S 6х30
4 шт͘
Элемент питания:
3͘7В, 900мАч, типоразмер 14500
1 шт͘
CR2032
1 шт͘
Антенна GSM
1 шт͘
Паспорт
1 шт͘
Руководство по эксплуатации
1 шт͘
Диск с программным обеспечением
1 шт͘
Упаковка
1 шт͘
Сведения об утилизации
Элементы питания, находящиеся в составе прибора, подлежат
утилизации отдельно от бытовых отходов͘
Отработанные элементы питания запрещается:
утилизировать вместе с бытовым мусором;
хранить с использованными батареями других типов;
разбирать и подвергать механическому воздействию;
сжигать͘
Отработанные элементы питания сдавать в пункт приема токсичных
отходов͘
ПРИЛОЖЕНИЕ
Схема подключения ИП212-44, ИП212-54Т к ППКОП «ИВС-20ͩ
Режима переброса сработавшего извещателя нет͘
Сигнал
«ПОЖАРͩ формируется при срабатывании одного
извещателя͘
Максимальное количество извещателей, включенных в один
шлейф - 25шт͘
Извещатели не влияют на корректный прием извещения
«НЕИСПРАВНОСТЬͩ͘
Схема подключения ИП212-44 c МС-01 и ИП212-44 с МС-02 к ППКОП
«ИВС-20ͩ
Режима переброса сработавшего извещателя нет͘
Сигнал
«ПОЖАРͩ формируется при срабатывании одного
извещателя͘
Максимальное количество извещателей, включенных в один
шлейф - 75шт͘
Извещатели не влияют на корректный прием извещения
«НЕИСПРАВНОСТЬͩ͘
Схема подключения ИП212-53 к ППКОП «ИВС-20ͩ
Режима переброса сработавшего извещателя нет͘
Сигнал
«ПОЖАРͩ формируется при срабатывании одного
извещателя͘
Максимальное количество извещателей, включенных в один
шлейф - 20шт͘
Извещатели не влияют на корректный прием извещения
«НЕИСПРАВНОСТЬͩ͘
Схема подключения ИП212-53 с МС-03 и ИП212-53 с МС-04 к ППКОП
«ИВС-20ͩ
Режима переброса сработавшего извещателя нет͘
Сигнал
«ПОЖАРͩ формируется при срабатывании одного
извещателя͘
Максимальное количество извещателей, включенных в один
шлейф - 75шт͘
Извещатели не влияют на корректный прием извещения
«НЕИСПРАВНОСТЬͩ͘
Схема подключения ИП212-54Р к ППКОП «ИВС-20ͩ
Режима переброса сработавшего извещателя нет͘
Сигнал «ПОЖАРͩ формируется при срабатывании одного
извещателя͘
Максимальное количество извещателей, включенных в один
шлейф - 75шт͘
Извещатели не влияют на корректный прием извещения
«НЕИСПРАВНОСТЬͩ͘
Схема подключения УШК-02 к ППКОП «ИВС-20ͩ
Цвет оптических импульсов - зеленый͘
Частота следования оптических импульсов - 1 Гц͘
Оптический импульс присутствует только в дежурном режиме͘
Схема подключения УШК-03 к ППКОП «ИВС-20ͩ
Цвет оптических импульсов:
o зеленый - в дежурном режиме;
o красный - в режиме “"ПОЖАР͘
Частота следования оптических импульсов 0,2-0,5 Гц͘
Максимальное количество УШК-03, включенных в один шлейф -
5шт͘( если в шлейфе нет ИПР)͘
