1.
Общие сведения
Программное обеспечение (ПО) «SPECON_Assistent_SK224.exe» входит в состав ПО,
поставляемого совместно с контроллером СПЕКОН СК 2-24.
ПО «SPECON_Assistent_SK224.exe» предназначено для конфигурирования и настройки
контроллера СПЕКОН СК 2-24. Более подробное описание функционала программы
представлено ниже.
ИНФОРМАЦИЯ
Для настройки и проверки работоспособности контроллера СПЕКОН
СК 2-24 ПО
«SPECON_Assistent_SK224.exe» может быть не достаточно, так как данная программа является
частью системного программного обеспечения (СПО). В СПО контроллера помимо SPECON
Assistent SK224 входят программы Assistant PRIZ IO
(см. РП для Assistant PRIZ IO) и
Bootloader (см. РП для Bootloader). СПО в полном объеме поставляется с контроллером.
2.
Вид, настройки, коммуникации
При первом включении контроллера необходимо выполнить процедуры первичного
конфигурирования и тестирования ресурсов контроллера, предусматривающих
проведение ряда действий.
Через
«SPECON_Assistent_SK224.exe»
(установленный на ПК) пользователь может
вносить изменения в конфигурацию, настройки контроллера, а также связываться с
отдельными модулями контроллера. Для этого необходимо выполнить следующие
действия.
;
Убедиться в надежности и правильности подключения источников питания
контроллера СПЕКОН СК 2-24 (см. РЭ «СПЕКОН СК 2-24ª).
;
Убедиться в надежности и правильности подключения 0-модемного кабеля,
соединяющего порт платы интерфейса RS 232 (или RS 485 см. РЭ СПЕКОН
СК2-24) контроллера и порт COM на материнской плате ПК.
;
Запустить на ПК программу «SPECON_Assistent_SK224.exe».
;
Подать питание на контроллер. На дисплее системного модуля
(СМ)
отобразится индикация с названием версии контроллера, типом программной и
аппаратной версий. На дисплей также выводится дата и время создания версии
контроллера.
ИНФОРМАЦИЯ
При обновление версий ПО контроллера необходимо учесть, что обновлению подлежит и
«SPECON_Assistent_SK224.exe».
ИНФОРМАЦИЯ
Загрузка ПО контроллера производится с помощью программы «Загрузка ПОª (Bootloader) (см.
РП для «Загрузка ПО контроллера «SPECON_Assistent_SK224.exe»)
;
Далее производятся настройки самой программы
«SPECON_Assistent_SK224.exe» .

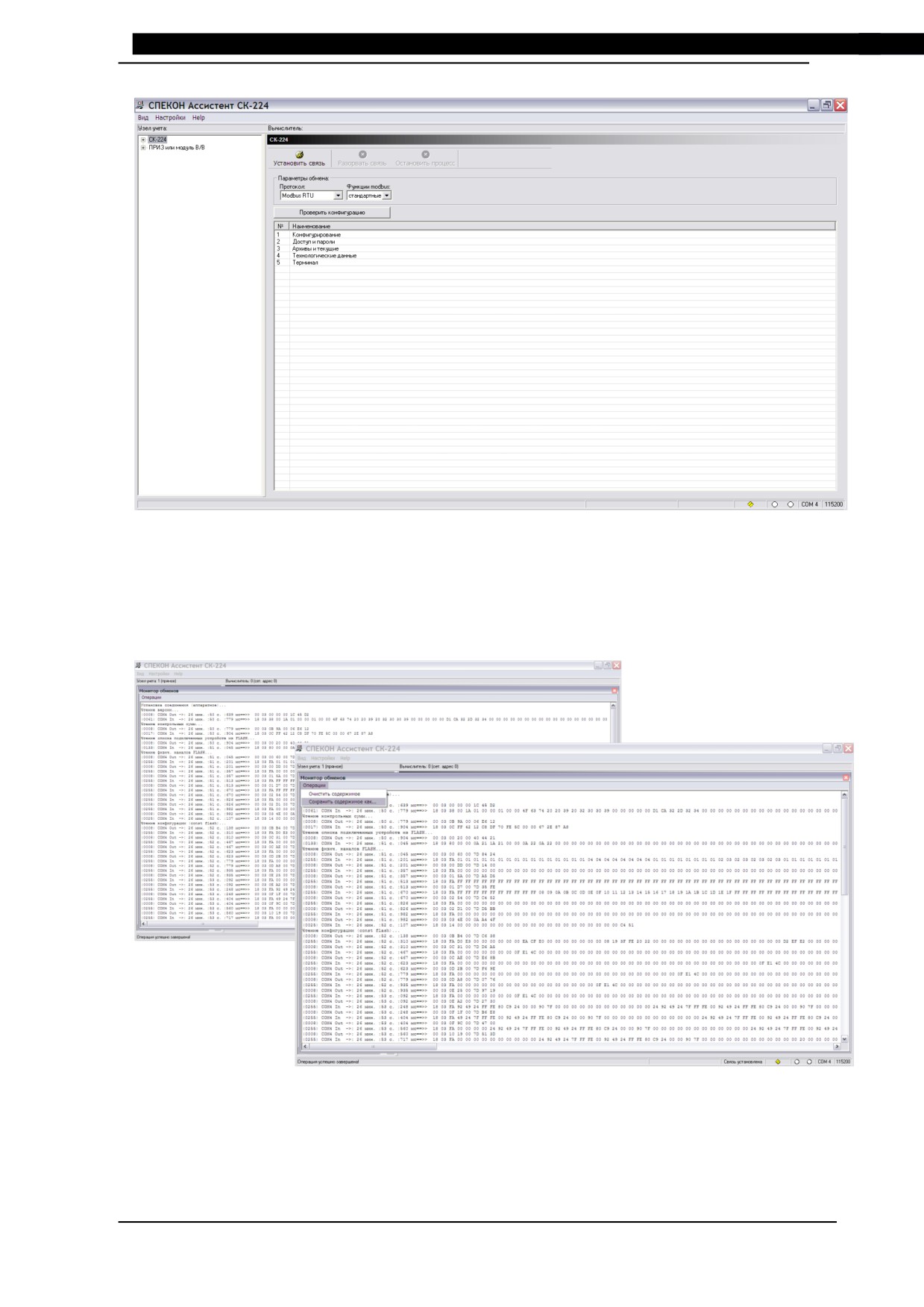

Рабочее окно программы имеет следующий вид:
Главное меню программы включает в себя вкладки Вид, Настройки, Help.
Вкладка
«Вид» отвечает за вызов окна монитор обменов, в котором можно проследить
все запросы отправляемые программой к системному модулю поэтапно.
В окне монитор обменов во вкладке операции присутствуют несколько функций для
работы с данными обменов.
Очистить содержимое - данная функция производит очистку окна монитора обменов от
поступивших данных полностью.
Сохранить содержимое как - данная функция позволяет сохранять полученные данные
обменов на HD ПК в виде текстового файла (*.txt).

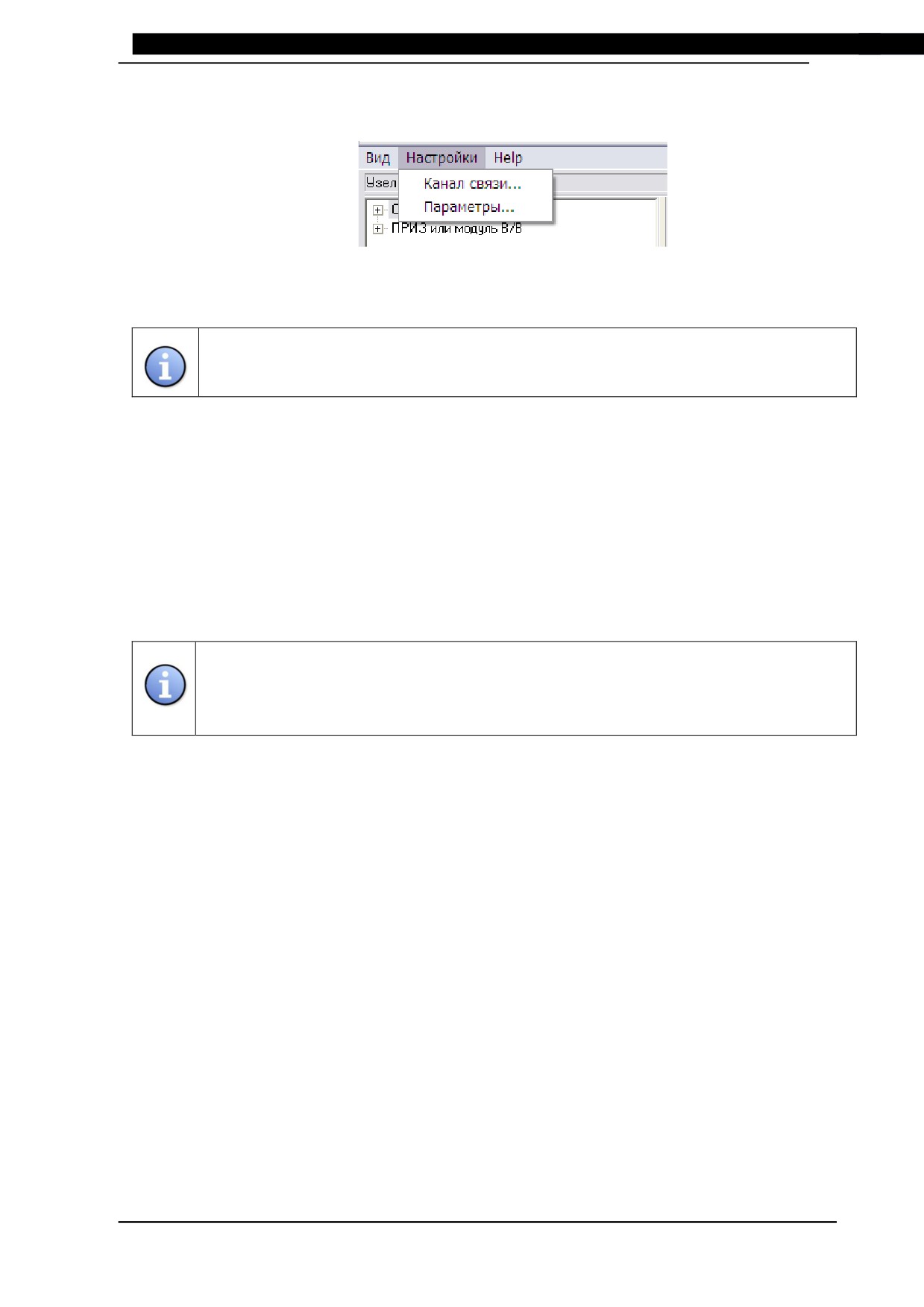

Вкладка «Настройки» отвечает за настройки коммуникаций программы.
Выбираем во вкладке «Настройки» подпункт «Канал связи», который отвечает за
настройки канала связи.
ИНФОРМАЦИЯ
При выборе не соответствующих действительности параметров связи, взаимодействие между
системным модулем и ПК будет не возможно.
Настройка канала связи.
;
Выбираем COM - порт из выпадающего списка. Выбираем COM - порт ПК к
которому присоединен 0 - модемный кабель.
;
Выбираем скорость обмена. По умолчанию СМ настроен на 115200 бит/сек.
;
Размер байта - 8;
;
Четность - нет;
;
Стоп-бит - 2;
;
Все остальные параметры оставить без изменения (по умолчанию).
;
Нажать кнопку «ОК».
ИНФОРМАЦИЯ
Допускается уменьшение аппаратного тайм-аута на чтение с 250 мс
(по
умолчанию) до 100 мс. Данный параметр влияет на скорость чтения информации, поступающей
с СМ. Уменьшение значения тайм-аута на чтение до 0 мс может привести к возникновению
ошибок чтения.

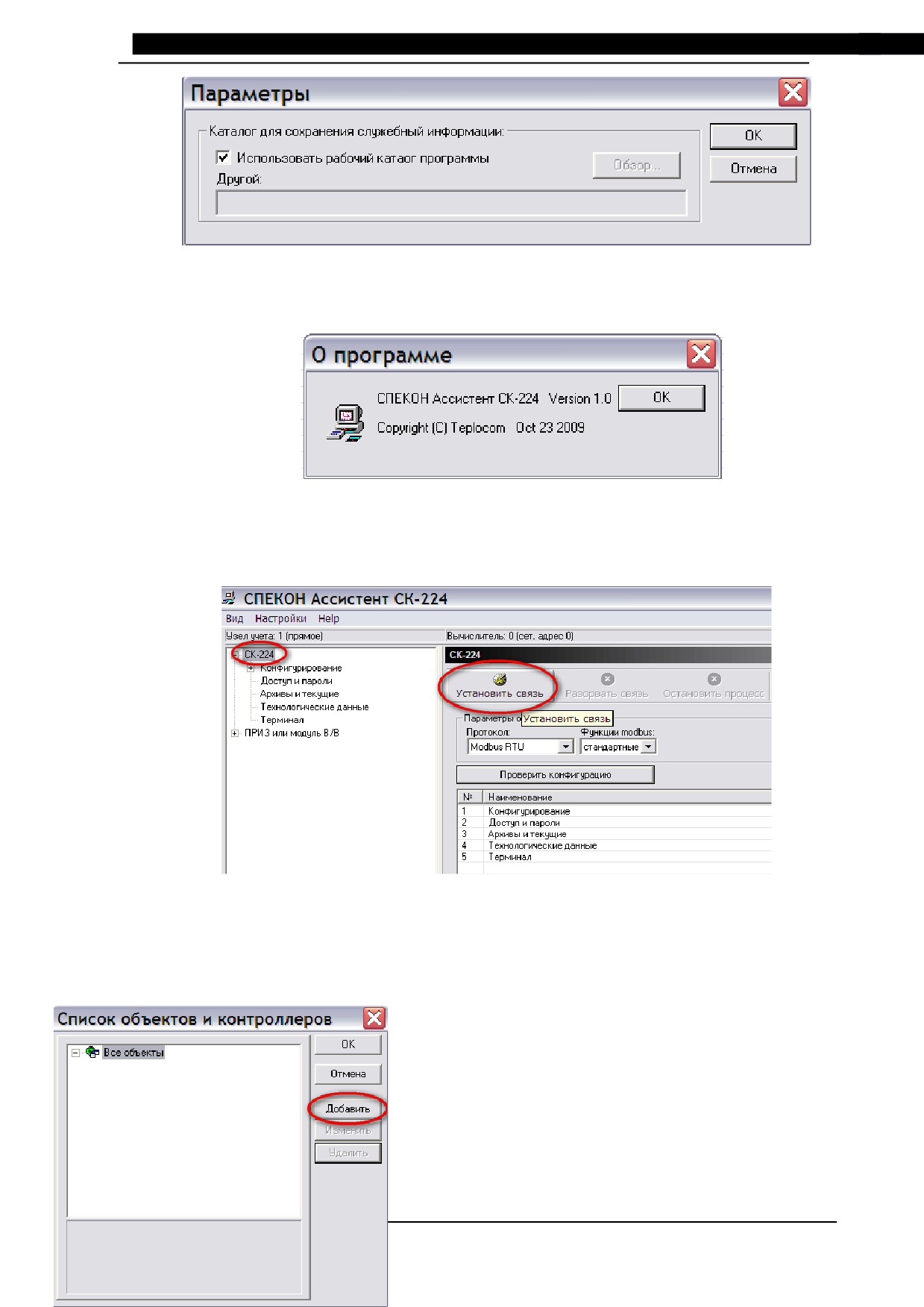

Настройки в подпункте Параметры рекомендуется оставить без изменений.
Во вкладке
Help можно получить информацию о версии программы
«SPECON_Assistent_SK224.exe»и дате ее создания.
После того как проведены предварительные настройки канала связи, можно приступить к
установке связи с СМ.
Для этого необходимо выбрать в структуре меню настроек тип подключаемого
контроллера (СК 2-24) и нажать в рабочем окне программы «Установить связь».
В появившемся окне «Список объектов и контроллеров» необходимо создать объект
подключения, указать его название и сетевой адрес. И только после этих операций
осуществится связь с контроллером СПЕКОН СК 2-24. Ниже приведено более подробное
описание добавление объектов подключения и изменение их свойств.

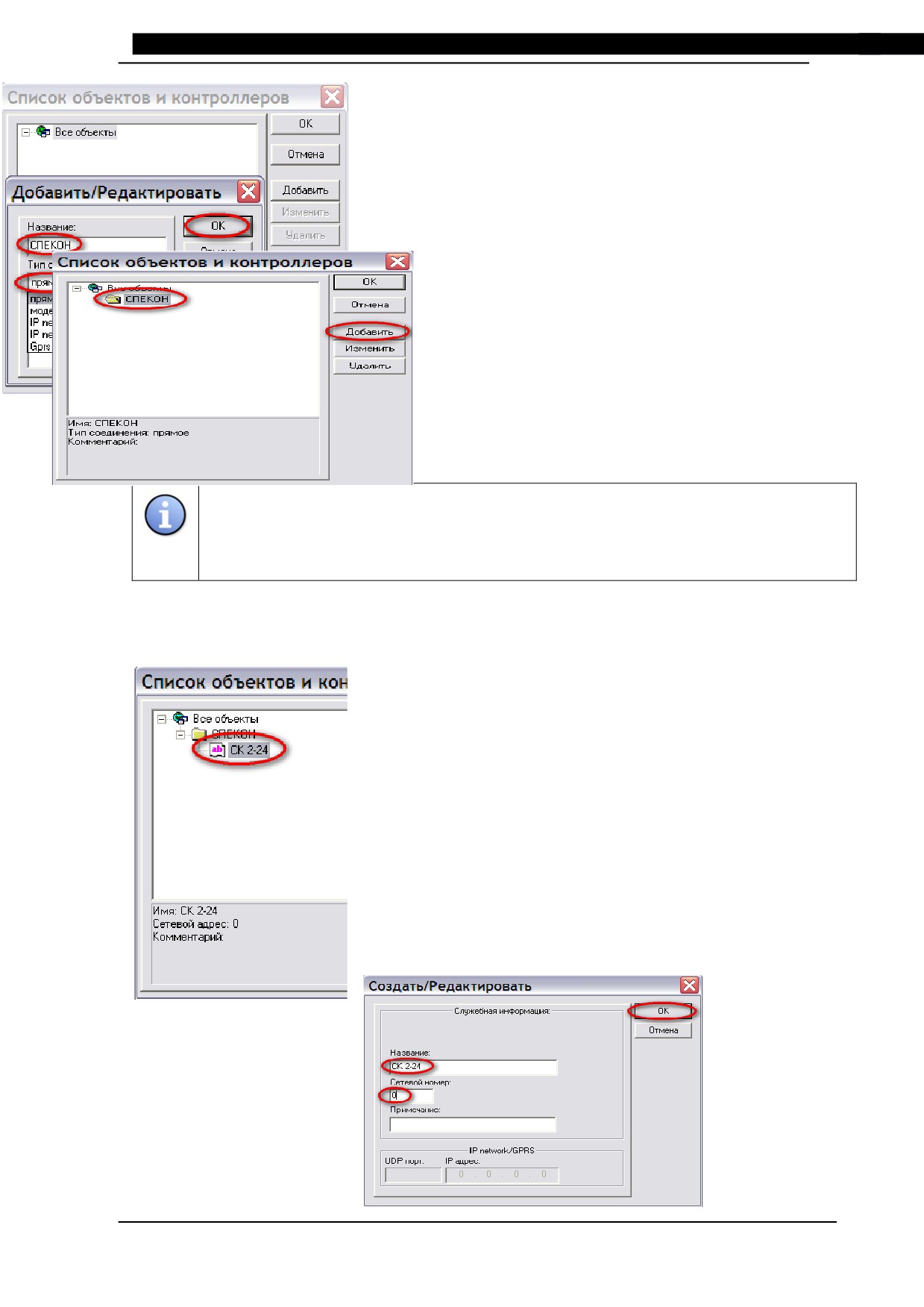

Для начала необходимо создать группу объектов со своим набором свойств. Для этого в
окне «Список объектов и контроллеров» выбираем
«Все объектыª и нажимаем добавить.
В появившемся окне «Добавить/Редактироватьª
вводим название группы, тип соединения.
Подтверждаем «ОКª.
0
Далее создаем непосредственно сам объект подключения.
Для этого в окне
«Список объектов и контроллеров»
выбираем созданную группу и нажимаем добавить.
В появившемся окне
«Создать/Редактироватьª вводим
название объекта и сетевой номер (для прямого соединения)
или UDP порт и IP адрес
(для соединений типа IP
network/GPRS). Подтверждаем «ОКª.
ИНФОРМАЦИЯ
Для соединения с несконфигурированным устройством или устройством, чей
сетевой номер неизвестен, необходимо сетевой адрес (номер) объекта задать
равным 0.
Теперь все настройки выполнены. Выбираем созданный объект и нажимаем «ОКª.
О том, что связь с
контроллером
установлена,
будут
свидетельствовать надписи в
нижнем
поле
программы:
«Операция
успешно
завершенаª
и
«Связь установленаª:
1
Если не удается установить связь с контроллером (СМ) необходимо проверить все выше
описанные настроечные операции и при необходимости повторить их.
Примеры ошибок возникающих при соединении.
2
Основные причины возникновения данных ошибок:
;
не правильное подключение 0-модемного кабеля, соединяющего порт платы
интерфейса RS 232 (или RS 485 см. РЭ СПЕКОН СК - 2-24) контроллера и
порт COM на материнской плате ПК;
;
уменьшен аппаратный тайм-аут на чтение ниже 100 мс;
;
контроллер не сконфигурирован;
;
системный модуль не исправен.

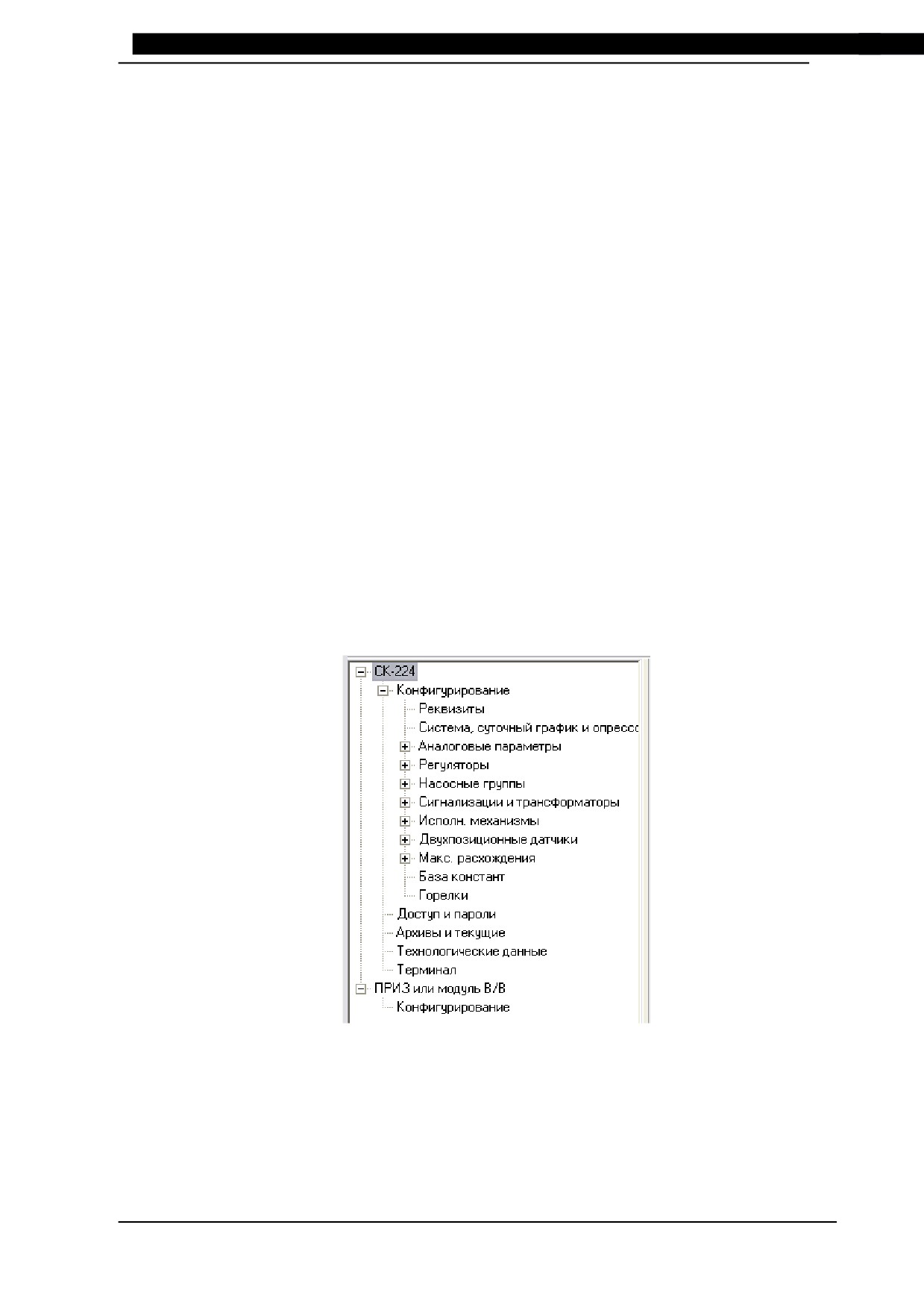

3. Меню программы «СК-224»
Структура меню программы
«SPECON_Assistent_SK224.exe» выглядит следующим
образом:
3.1
Конфигурирование
Процедура конфигурирования ресурсов проводится в контроллере, не функционирующем
в качестве устройства управления технологическим процессом.
Конфигурирование ресурсов контроллера производится в следующих случаях:
;
первого включения контроллера без привязки к объекту управления;
3
;
запланированного изменения конфигурации контроллера во время останова
объекта управления;
;
замены неисправных аппаратных ресурсов контроллера.
Конфигурирование ресурсов контроллера становится возможным при условии
выполнения требований, приведенных в п.2 настоящего документа.
Перед началом работ по конфигурированию и составлению базы данных контроллера в
меню «Регистрацияª контроллера (см. РЭ
«СПЕКОН СК Х-ХХª) ввести пароль
наладчика. По умолчанию (заводская настройка) пароль наладчика 2111. После введения
пароля на дисплее СМ появится соответствующая индикация.
ИНФОРМАЦИЯ
Пароль наладчика, как и остальные пароли перед регистрацией должен быть задан в базе
контроллера (дополнительное меню/смена ПН/ПО/ПР).
Теперь можно приступить к конфигурированию контроллера.
В структуре меню настроек выбираем «Конфигурированиеª.
Для конфигурирования необходимо выполнить несколько операций в строгой
последовательности, а именно:
;
прочитать список внешних устройств;
;
если правильно, записать список внешних устройств;
;
прочитать конфигурацию физических каналов;
;
если правильно, записать конфигурацию физических каналов;
;
записать всю конфигурацию.
4
о
Рассмотрим каждую из этих операций подробней.
Конфигурация измерительных модулей.
В рабочем окне программы нажимаем «Прочитать список внешних устройствª. В
появившемся окне «Список устройствª выбираем тип устройств, подключенных к СМ.
Всего различных типов устройств (модули ПРИЗ, модули Ввода/Вывода) можно задать не
более 10 наименований.
ИНФОРМАЦИЯ
Сетевой номер выбираемого модуля в списке устройств должен соответствовать физическому
сетевому номеру, прописанному в данном модуле. Необходимо учесть, что аналоговые модули
(ПРИЗ 1, ПРИЗ 2, ПРИЗ 3) могут быть зарегистрированы только под сетевыми номерами 01
или 02.
После того как список внешних устройств составлен нажимаем «Записать список
внешних устройствª. Происходит запись списка подключенных во FLASH СМ.
5
Конфигурация физических измерительных каналов.
В рабочем окне программы нажимаем
«Прочитать конфигурацию физических
каналовª. В появившемся (после успешного чтения конфигурации) окне «Настройки
каналов измерительных модулейª отображается информация о конфигурации каналов
подключенных модулей.
ИНФОРМАЦИЯ
Если чтение конфигурации каналов показало отсутствие (или не полные группы каналов)
физических каналов в заданных модулях, то:
;
модуль не откалиброван (для ПРИЗ 1, ПРИЗ 2, ПРИЗ 3);
;
модуль не настроен (для ПРИЗ 1, ПРИЗ 2, ПРИЗ 3, Ввод/Вывод, платы расширения);
;
модуль не исправен.
Для калибровки модулей используется программа «Ассистент - Сервисª (AssistantService).
Для настройки модулей используется программа
«Ассистент ПРИЗ и В/Вª
(Assistant_PRIZ_IO).
Благодаря вкладке «Печать и сохранениеª существует возможность распечатки и
сохранения отчета о конфигурации физических каналов модулей. Сохранить отчет можно
на HD ПК в виде файла формата xls.
По окончании операций нажимаем «Закрытьª.
Нажимаем
«Записать конфигурацию физических каналовª. Происходит запись
конфигурации во FLASH СМ.
Конфигурация контроллера.
Нажимаем
«Записать всю конфигурациюª. Происходит запись всех параметров
конфигурации во FLASH СМ. На дисплее СМ отображается информация о ходе
6
сохранения настроек.
Функция «Отчет о настройкахª рассмотрена ниже.

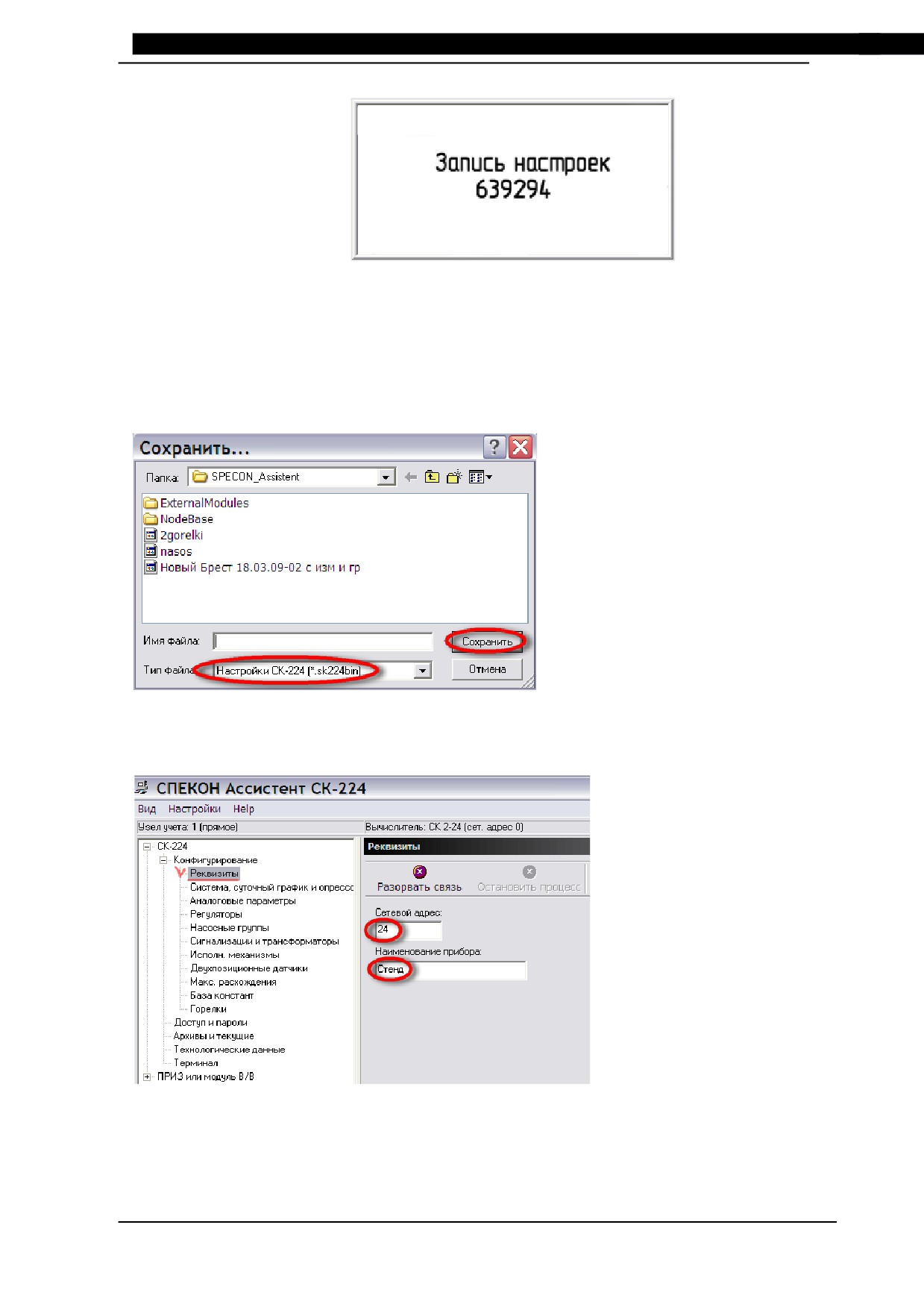

Сохранение/загрузка конфигурации.
СПЕКОН Ассистент СК
2-24
позволяет сохранить или открыть
файл с настройками конфигурации
контроллера. Файл сохраняется на
HD ПК в виде файла формата
Настройки СК 2-24 (*.sk224bin).
3.1.1 Реквизиты
7
3.1.2 Аналоговые параметры

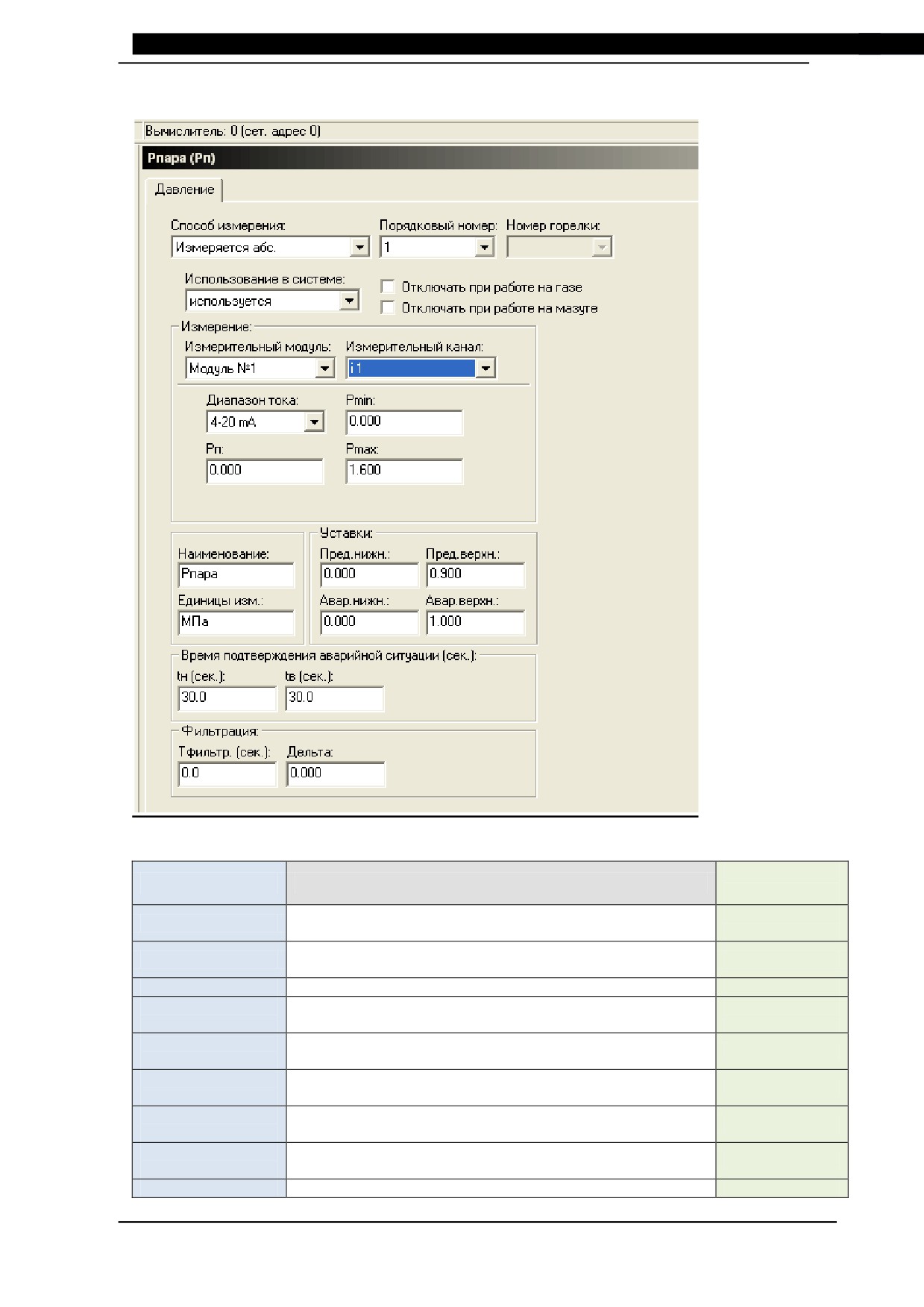

В меню «Аналоговые параметрыª можно выбрать аналоговый параметр из списка (или
задать самостоятельно) и прописать его тип, свойства, характеристики.

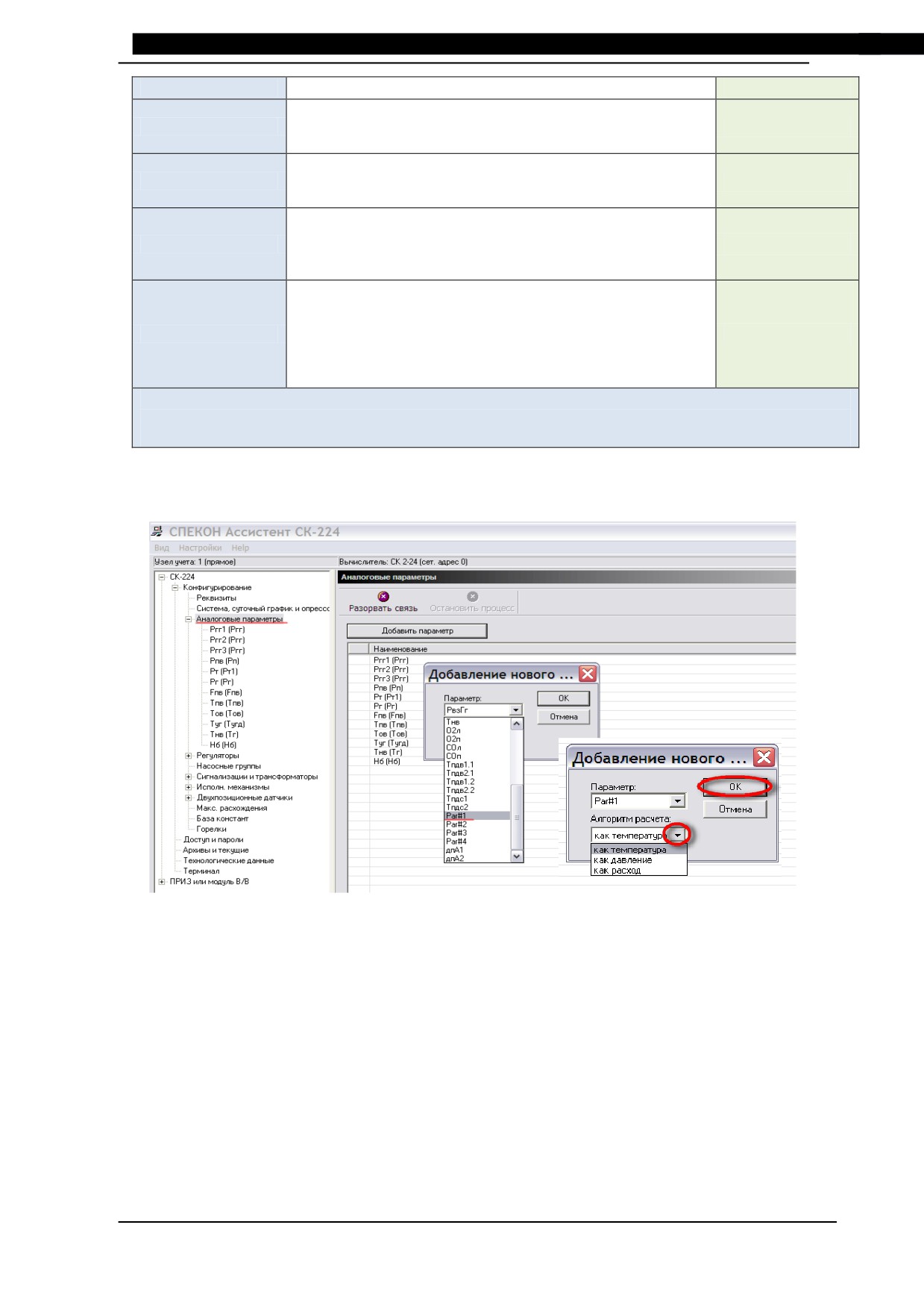

Нажав «Добавить параметрª получаем возможность выбрать параметр из выпадающего
списка, который необходим в данной конфигурации котла.
Паровой котел
Наименование
Описание
Рг
давление газа перед газовым блоком (блоками) общее,
- служит уставкой для общего регулятора газа (РТпГоб)
РВзГг (РВзГг1- РВзГг4)
давление воздуха перед газовой горелкой (горелкой 1- горелкой 4), -
служит уставкой для регулятора воздуха (РВзГ1 - РТпГ4) газовой
горелки 1 - 4 соответственно
РВзМг (РВзМг 1 - РВзМг4)
давление воздуха перед мазутной горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора воздуха (РВзГ1 - РТпГ4) мазутной
горелки 1 - 4 соответственно
Рмг (Рмг1- Рмг4)
давление мазута перед мазутной горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора нагрузки (РТпМ1) в 1 варианте,
- служит уставкой для регулятора газа (РТпМ2 - РТпМ4)
Ргг (Ргг1- Ргг4)
давление газа перед газовой горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора нагрузки (РТпГ1) в 1 варианте,
- служит уставкой для регулятора газа (РТпГ2 - РТпГ4)
Ропг
давление газа датчика опрессовки
Рвз1
давление воздуха после общего вентилятора 1,
- служит уставкой для общего воздуха 1 регулятора газа (РВзГо1)
Рвз2
давление воздуха после общего вентилятора 2,
- служит уставкой для общего воздуха 1 регулятора газа (РВзГо1)
Рм
давление мазута общее перед мазутными блоками, служит уставкой
для общего регулятора мазута (РТпМоб)
Рп
давление пара,
- служит уставкой для регулятора нагрузки
Рп к
давление пара в общем коллекторе
Рпп
давление перегретого пара
Рт1
разрежение 1, служит уставкой для регулятора разряжения 1 (РДС1)
8
Рт2
разрежение 2, служит уставкой для регулятора разряжения 2 (РДС2)
Тпоп
температура прямой воды (питательной воды для парового котла)
Тпар
температура пара
Тпп
температура перегретого пара
Тугд
температура уходящих газов дымовых
Тнв
температура наружного воздуха
Тг
температура газа
Тм
температура мазута
Тпдв1.1
температура подшипника дутьевого вентилятора 1
Тпдв2.1
температура подшипника дутьевого вентилятора 2
Тпдв1.2
температура подшипника дутьевого вентилятора 1
Тпдв2.1
температура подшипника дутьевого вентилятора 2
Тпдс1
температура подшипника дымососа
Тпдс2
температура подшипника дымососа
Fпв
расход питательной воды
Fп
расход пара
Fг
расход газа
Fм
расход мазута
Нб
уровень воды в барабане котла
О2л
содержание кислорода в уходящих газах слева
О2п
содержание кислорода в уходящих газах справа
СОл
содержание СО в уходящих газах 1
СОп
содержание СО в уходящих газах 1
Par#1 - Par#10
Безымянные дополнительные аналоговые датчики (зависит от
алгоритма обработки)
дпА1 - дпА2
датчики положения 1и 2 аналоговые
Водогрейный котел
Наименование
Описание
Рг
давление газа перед газовым блоком (блоками) общее,
- служит уставкой для общего регулятора газа (РТпГоб)
РВзГг (РВзГг1- РВзГг4)
давление воздуха перед газовой горелкой (горелкой 1- горелкой 4), - служит
уставкой для регулятора воздуха (РВзГ1 - РТпГ4) газовой горелки 1 - 4
соответственно
РВзМг (РВзМг 1 - РВзМг4)
давление воздуха перед мазутной горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора воздуха (РВзГ1 - РТпГ4) мазутной
горелки 1 - 4 соответственно
Рмг (Рмг1- Рмг4)
давление мазута перед мазутной горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора нагрузки (РТпМ1) в 1 варианте,
- служит уставкой для регулятора газа (РТпМ2 - РТпМ4)
Ргг (Ргг1- Ргг4)
давление газа перед газовой горелкой (горелкой 1- горелкой 4),
- служит уставкой для регулятора нагрузки (РТпГ1) в 1 варианте,
- служит уставкой для регулятора газа (РТпГ2 - РТпГ4)
Ропг
давление газа датчика опрессовки
- служит уставкой для аналогового типа опрессовки
Рвз1
давление воздуха после общего вентилятора 1,
- служит уставкой для общего воздуха 1 регулятора газа (РВзГо1)
Рвз2
давление воздуха после общего вентилятора 2,
- служит уставкой для общего воздуха 1 регулятора газа (РВзГо1)
Рм
давление мазута общее перед мазутными блоками, служит уставкой для
общего регулятора мазута (РТпМоб)
Рт1
разрежение слева, служит уставкой для регулятора разряжения 1 (РДС1)
Рт2
разрежение справа, служит уставкой для регулятора разряжения 2 (РДС2)
Рпв
давление прямой воды
Ров
давление обратной воды
температура прямой воды, служит уставкой для регулятора нагрузки,
Тпв
- РТпГ1 или РТпМ1 в 1 варианте,
- РТпГо или РТпМо во 2 - 4 варианте
Тов
температура обратной воды
Тугд
температура уходящих газов дымовых
9
Тнв
температура наружного воздуха
Тг
температура газа
Тм
температура мазута
Тпдв1.1
температура подшипника дутьевого вентилятора 1
Тпдв2.1
температура подшипника дутьевого вентилятора 2
Тпдв1.2
температура подшипника дутьевого вентилятора 1
Тпдв2.1
температура подшипника дутьевого вентилятора 2
Тпдс1
температура подшипника дымососа
Тпдс2
температура подшипника дымососа
Fпв
расход прямой воды
Fов
расход обратной воды
Fг
расход газа
Fм
расход мазута
Нб
уровень воды в барабане котла
О2л
содержание кислорода в уходящих газах слева
О2п
содержание кислорода в уходящих газах справа
СОл
содержание СО в уходящих газах слева
СОп
содержание СО в уходящих газах справа
Par#1 - Par#10
дополнительные аналоговые датчики
дпА1 - дпА2
датчики положения 1и 2 аналоговые
0
Аналоговый параметр токовый
Варианты
Наименование
Описание
настроек
используется /
Способ измерения
параметр включен/выключен в алгоритм обработки
не используется
номер по порядку при отображении на индикаторе
Порядковый номер
контроллера
Номер горелки
номера горелки с которой работает данный параметр
1÷4
Использование в
используется /
параметр включен/выключен в алгоритм обработки
системе
не используется
Отключать при
если стоит галочка, то при работе на газе данный параметр не
работе на газе
работает
Отключать при
если стоит галочка, то при работе на мазуте данный параметр
работе на мазуте
не работает
Измерительный
номер измерительного модуля, к которому подключен датчик
модуль
Измерительный
вход измерительного модуля, к которому подключен датчик
канал
Диапазон тока
диапазон выходного сигнала и тип используемого
0 - 5 мА
1
преобразователя давления
0 - 20 мА
4 - 20 мА
нижнее значение измеряемого давления, соответствующее
Р min
верхнему значению тока датчика, кПа
верхнее значение измеряемого давления, соответствующее
Р max
нижнему значению тока датчика, кПа
поправка показаний датчика давления с учётом разности
высоты места его установки и отбора., м вод.ст. При
Рп
установке датчика выше места отбора импульса вводится
поправка со знаком «+», при установке датчика ниже отбора со
знаком «-»;
наименование параметра,
(можно присваивать свое
Наименование
наименование до 6 символов)
Па, кПа, МПа,
Единицы измерения
единицы в которых измеряется параметр (можно изменять)
см, мм в ст и тд
Пред нижн.
предупредительная нижняя уставка
Пред верхн.
предупредительная верхняя уставка
Авар нижн.
аварийная нижняя уставка
Авар верхн.
аварийная верхняя уставка
время задержки срабатывания защиты при снижении
tн
значения измеряемого параметра ниже величины нижней
аварийной уставки, сек;
время задержки срабатывания защиты при превышении
tв
значения измеряемого параметра величины верхней
аварийной уставки, сек;
время фильтрации входного сигнала от датчика
(время
обновления результатов измерения, в течение которого
Т фильт.
производится усреднение результатов измерения с
исключением недостоверных измерений), сек;
величина ограничения результата измерения
(величина
Дельта
дискретизации приращения показаний на табло контроллера
при изменении определенного параметра).
2
Аналоговый параметр сопротивление
Варианты
Наименование
Описание
настроек
Способ измерения
номер по порядку при отображении на индикаторе
Порядковый номер
контроллера
Номер горелки
номера горелки с которой работает данный параметр
1÷4
Использование в
используется /
параметр включен/выключен в алгоритм обработки
системе
не используется
Отключать при
если стоит галочка, то при работе на газе данный параметр не
работе на газе
работает
Отключать при
если стоит галочка, то при работе на мазуте данный параметр
работе на мазуте
не работает
Измерительный
номер измерительного модуля, к которому подключен датчик
модуль
Измерительный
вход измерительного модуля, к которому подключен датчик
канал
50П
Тип датчика
тип используемого термопреобразователя сопротивления
Pt50
3
100П
Pt100
50М
Cu50
100М
Cu100
500П
Pt500
нижнее значение измеряемого давления, соответствующее
Р min
верхнему значению тока датчика, кПа
верхнее значение измеряемого давления, соответствующее
Р max
нижнему значению тока датчика, кПа
поправка показаний датчика давления с учётом разности
высоты места его установки и отбора., м вод.ст. При
Рп
установке датчика выше места отбора импульса вводится
поправка со знаком «+», при установке датчика ниже отбора со
знаком «-»;
наименование параметра,
(можно присваивать свое
Наименование
наименование до 6 символов)
Единицы измерения
единицы в которых измеряется параметр (можно изменять)
Пред нижн.
предупредительная нижняя уставка
Пред верхн.
предупредительная верхняя уставка
Авар нижн.
аварийная нижняя уставка
Авар верхн.
аварийная верхняя уставка
время задержки срабатывания защиты при снижении
tн
значения измеряемого параметра ниже величины нижней
аварийной уставки, сек
время задержки срабатывания защиты при превышении
tв
значения измеряемого параметра величины верхней
аварийной уставки, сек
время фильтрации входного сигнала от датчика
(время
обновления результатов измерения, в течение которого
Т фильт.
производится усреднение результатов измерения с
исключением недостоверных измерений), сек;
величина ограничения результата измерения
(величина
Дельта
дискретизации приращения показаний на табло контроллера
при изменении определенного параметра).
4
Аналоговый параметр частотный
Варианты
Наименование
Описание
настроек
используется /
Способ измерения
параметр включен/выключен в алгоритм обработки
не используется
номер по порядку при отображении на индикаторе
Порядковый номер
контроллера
Номер горелки
номера горелки с которой работает данный параметр
1÷4
Использование в
используется /
параметр включен/выключен в алгоритм обработки
системе
не используется
Измерительный
номер измерительного модуля, к которому подключен датчик
модуль
Измерительный
вход измерительного модуля, к которому подключен датчик
канал
порог чувствительности датчика, ниже которого не ведутся
Gост
измерения
Gн
нижний предел измерения датчика
Gв
верхний предел измерения датчика
Вес импульса
сколько литров (м3) приходится на 1 импульс
Отключать при
если стоит галочка, то при работе на газе данный параметр не
работе на газе
работает
Отключать при
если стоит галочка, то при работе на мазуте данный параметр
работе на мазуте
не работает
наименование параметра, можно присваивать свое
Наименование
наименование до 6 символов
Единицы измерения
единицы в которых измеряется параметр (можно изменять)
л, м3
Пред нижн.
предупредительная нижняя уставка
Пред верхн.
предупредительная верхняя уставка
Авар нижн.
аварийная нижняя уставка
5
Авар верхн.
аварийная верхняя уставка
время задержки срабатывания защиты при снижении
tн
значения измеряемого параметра ниже величины нижней
аварийной уставки, сек
время задержки срабатывания защиты при превышении
tв
значения измеряемого параметра величины верхней
аварийной уставки, сек
время фильтрации входного сигнала от датчика (время
обновления результатов измерения, в течение которого
Т фильт.
производится усреднение результатов измерения с
исключением недостоверных измерений), сек;
величина ограничения результата измерения. Если величина
приращения (разница между новым измеренным значением и
предыдущим) превышает Дельту, то вместо него
Дельта
подставляется само значение Дельта. Таким образом,
осуществляется отфильтроввывание случайных выбросов, а
также более плавное регулирование, абс. вел;
Примечание: Если частотный датчик, то G=3.6*F*B для измерения в литрах, G=3600*F*B для измерения м3,
где F - частота,
B - вес импульса
Дополнительный аналоговый параметр
В меню аналоговые параметры существует возможность выбора дополнительного
параметра, тип и свойства которого можно выбираются (Par#1 - Par#10).
6
3.2 Доступ и пароли
Варианты
Наименование
Описание
настроек
Оператор 1 - 6
Под каким уровнем доступа будет работать
Уровень доступа
Наладчик 1,2,3
персонал
Руководитель1,2,3
Оператор-1111
Наладчик-2111
Пароль
Ввод пароля
Руководитель-
3111
Цифровой
Новый пароль
смена пароля вместо старого
четырехзначный
Сменить пароль
Команда на смену пароля
Закодированный пароль
Восьмизначный буквенно-цифровой
Прочитать зашифрованный пароль
Команда на чтение пароля
Пуск
Команды управления контроллером*
Команды управления
Стоп
*Функция доступна определенным версиям контроллеров.
7
3.3 Архивы и текущие
Чтобы просмотреть запись в архиве, необходимо выбрать «Тип Данныхª, ввести номер
записи(для типа «Архив НСª также нужно ввести номер файла), нажать кнопку «Записатьª,
затем «Прочитать записьª. В нижнем поле программы появится информация,
соответствующая запросу.
8
3.4 Технологические данные
В разделе «Технологические данныеª можно наблюдать с заданной периодичностью
чтения показания датчиков:
Задать в секундах «Периодичность чтенияª и нажать кнопку «Прочитать первичные
величиныª
Также существует возможность записывать данные показания в файл табличного типа
Exel, для этого необходимо:
Поставить галочку «Записывать значения в файлª
Нажать кнопку «Обзорª и выбрать каталог для хранения файла
Ввести имя файла и нажать кнопку «Открытьª
9
Чтобы прекратить опрос или же изменить его параметры - нажать кнопку «Остановить
процессª.
Для печати или сохранения считываемых параметров - нажать кнопку «Печать и
сохранениеª
0
3.5 Терминал
ИНФОРМАЦИЯ
Изменение и запись настроек конфигурации при активированном режиме
«Терминалª не возможно.
Режим терминала позволяет в дистанционном режиме с помощью виртуальной
клавиатуры просматривать меню контроллера, выполнять действия
(ручной пуск,
управление ИМ и т.д.), вводить или менять параметры БД.
Для активации режима «Терминалª необходимо в основном меню конфигурации выбрать
«Терминалª и в рабочем окне нажать «Включить режимª. В окне терминала отобразится
вся информация с дисплея СМ.
Оперируя клавишами Tab, Влево, Вверх, Вниз, Menu, Вправо, Esc, Enter можно
производить необходимые операции в меню контроллера.
1
Пример запуска котла в работу с помощью контроллера СПЕКОН
Нажать кнопку «Пускª и ввести пароль.
Если все предварительные операции
выполнены, повторно нажать «Пускª.
Далее на табло контроллера можно
наблюдать информационные
сообщения о производимых в данный
момент операциях по запуску котла:
«Установка исполнительных
механизмов в вентиляционное
положениеª
Этапы «Предварительной вентиляцииª
«Установка исполнительных
механизмов в рабочее положениеª
«Установка исполнительных
механизмов в положение запал
горелкиª
«Розжиг запальникаª
«К растопке готовª
«Розжиг горелкиª
«Прогрев котлаª
«Рабочий режимª
Пример ручного останова работы:
Нажать кнопку «Стопª
Далее контроллер произведет послеостановочную
вентиляцию и выйдет в исходное состояние.
2
ПРИЛОЖЕНИЯ
Приложение 1. Алгоритм работы цифровых фильтров аналоговых сигналов в
контроллерах семейства СПЕКОН® СК
Контроллеры, как правило, работают в условиях воздействия электромагнитных
помех, вызванных колебаниями питающего напряжения, переходными (импульсными)
токами в линиях электропитания, линиях управления и связи с датчиками,
исполнительными механизмами, другим периферийным оборудованием.
Схемотехнические и программные решения, использованные в контроллерах,
позволяют защититься от внешних помех, что подтверждено Сертификатом № РОСС
RU.МЕ95.Н00092 от 10.05.2007 о соответствии СПЕКОН® СК ГОСТ Р 51350-99 и ГОСТ Р
50839-2000. Испытания контроллеров на помехоустойчивость проводятся при ряде
условий, предусмотренных стандартом, в том числе и рабочем
(измерительном)
заземлении.
В подавляющем большинстве случаев величина и характер
электромагнитных помех на объектах не известен. Поэтому важным фактором
помехоустойчивости СПЕКОН® СК является качество монтажа периферийного
оборудования, линий связи, наличие качественного заземления. Требования к монтажу
содержатся в РЭ на контроллеры.
Фильтрация помех промышленной частоты
50 Гц осуществляется цифровым
фильтром, встроенным в АЦП контроллера. Поскольку объекты, автоматизируемые
контроллером, отличаются друг от друга, то для защиты от помех более высох частот,
предусмотрены специальные настройки,
которые
позволяют
обеспечить
помехоустойчивость в конкретных условиях
-
«Дельта» (Δ) и t фильтрации
(время фильтрации). Эти настройки задаются для всех аналоговых датчиков в разделе
«Аналоговые датчики».
Дельта (Δ) - величина ограничения приращения результата измерения, задается в
размерности измеряемого параметра, в дальнейшем эту процедуру будем называть -
«дельтаª ограничение.
t фильтрации - постоянная времени цифрового фильтра (время фильтрации входного
аналогового сигнала), сек.
Функциональная схема системы защиты от помех контроллеров приведена на
рисунке 1.
Аппаратный фильтр
фильтр
Программный фильтр
50Гц
табло
сигнал от датчика
Дельта
t фильтрации
РΔ
РΔФ
регулирование
защиты
Рисунок 1. Функциональная схема системы защиты от помех
контроллеров
На рисунке приняты следующие обозначения:
Р - измеряемый параметр после аналогово-цифрового преобразования;
РΔ - значение измеряемого параметра после ограничения приращения с учетом Δ -
«дельтаª ограничение ;
РΔФ - значение измеряемого параметра после «дельтаª ограничения и фильтрации.
Опрос датчиков, подключенных к контроллеру, осуществляется циклически с
периодом опроса:
- для токовых датчиков Тцi = 0,5 сек.;
3
- для термопреобразователей сопротивления ТцR = 2 сек.
С таким же периодом осуществляется обновление показаний результатов измерений
(показаний) на табло контроллера.
Введем следующие обозначения:
Рi - текущее значение измеряемого параметра (в момент времени t, сек);
Рi-1 - значение измеряемого параметра на предыдущем цикле (в момент времени t -
0,5, сек для токовых датчиков или в момент времени t - 2, сек для термопреобразователей
сопротивления);
Рi+1 - значение измеряемого параметра на последующем цикле (в момент времени t +
0,5, сек или t + 2, сек соответственно).
Дельта (Δ) - величина ограничения приращения результата измерения, задается в
размерности измеряемого параметра.
Если |Рi - Рi-1| ≥ Δ, то на табло выводится следующее значение измеряемого параметра
с учетом «дельтаª ограничения - РΔi:
РΔi = Рi-1 + Δ, если Рi > Рi-1, и РΔi = Рi-1 - Δ, если Рi < Рi-1.
При этом РΔi используется в алгоритме контроллера - регулировании, блокировки,
защиты.
Если |Рi - Рi-1| < Δ, то РΔi = Рi
ИНФОРМАЦИЯ
При вводе настроек необходимо задавать Δ > 0. Если помехи отсутствуют, то следует
задавать «Дельта» заведомо большую возможного приращения параметра за один
цикл. Например, больше предела измерений параметра.
При наладке и поверке контроллеров
(работа в разделах меню
«Наладка» и
«Поверка») значения параметра, выводимого на табло (показания) не зависят от
величины «Дельта».
t фильтрации (tф) - время фильтрации входного сигнала, сек.
Значение параметра после фильтрации определяется по формуле:
(РΔi - РΔФ(i-1))
РΔФi
+ РΔФ(i-
× Тц
=
1)
tф
где:
РΔФi - значение измеряемого параметра после «дельтаª ограничения и
фильтрации (в момент времени t, сек) - текущее значение;
Тц -цикл опроса датчиков - Тцi = 0,5 сек., ТцR = 2 сек;
РΔi - значение измеряемого параметра после «дельтаª ограничения (в
момент времени t, сек);
РΔФ(i-1) - значение измеряемого параметра после «дельтаª ограничения и
фильтрации на предыдущем цикле (в момент времени t - 0,5, сек для
токовых датчиков или в момент времени t
-
2, сек для
термопреобразователей сопротивления) - предыдущее значение.
В таблицах 1 и 2 приведены расчетные значения РΔ и РΔФ при разных значениях tф в
случае изменения уставки регулирования (таблица 1, рисунок 2) и наличия импульсной
помехи (таблица 2, рисунок 3).
Таблица 1
Значения параметра, выводимое на табло, после ограничения приращения
4
и фильтрации при изменении уставки регулирования
t, сек
Р
РΔ
РΔФ1
РΔФ2
РΔФ3
Тц = 0,5
=0,2
tф=1
tф=2
tф=3
сек.
0
0,8
0,8
0,8
0,8
0,8
0,5
0,8
0,8
0,80
0,80
0,80
1
0,8
0,8
0,80
0,80
0,80
1,5
0,8
0,8
0,80
0,80
0,80
2
1,8
1
0,90
0,85
0,83
2,5
1,8
1,2
1,05
0,94
0,89
3
1,8
1,4
1,23
1,05
0,98
3,5
1,8
1,6
1,41
1,19
1,08
4
1,8
1,8
1,61
1,34
1,20
4,5
1,8
1,8
1,70
1,46
1,30
5
1,8
1,8
1,75
1,54
1,38
5,5
1,8
1,8
1,78
1,61
1,45
6
1,8
1,8
1,79
1,66
1,51
6,5
1,8
1,8
1,79
1,69
1,56
7
1,8
1,8
1,80
1,72
1,60
7,5
1,8
1,8
1,80
1,74
1,63
8
1,8
1,8
1,80
1,75
1,66
8,5
1,8
1,8
1,80
1,77
1,68
Рисунок 2. Значения параметра, выводимое на табло, после ограничения приращения и
фильтрации с различными значениями tф (РΔФ) (РΔ) при изменении уставки регулирования
5

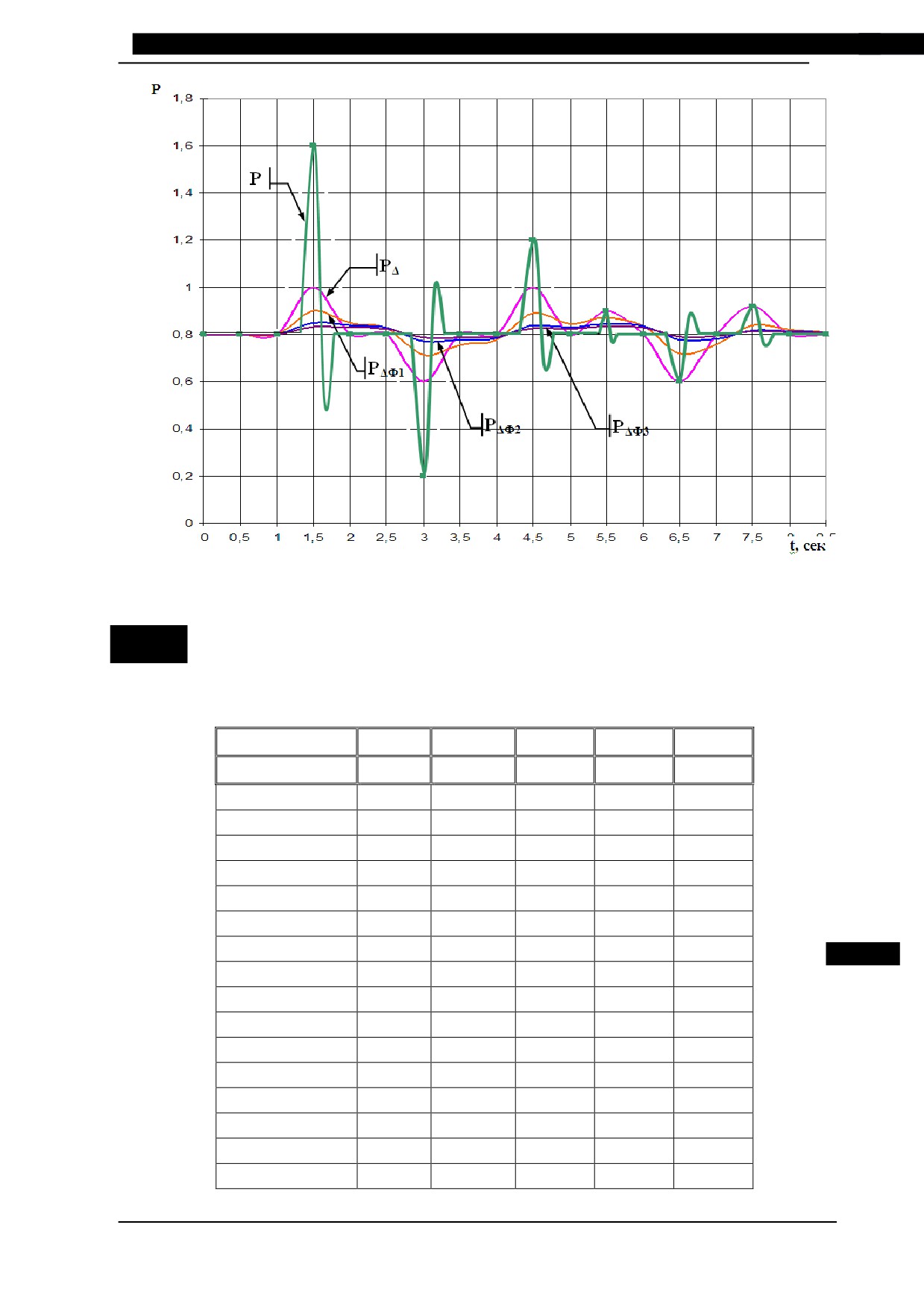

Рисунок 3. Значения параметра, выводимое на табло, после ограничения приращения (РΔ)
и фильтрации различными значениями tф (РΔФ) при воздействии импульсных помех
Значения параметра, выводимое на табло, после ограничения приращения
и фильтрации при воздействии импульсных помех
t, сек
Р
РΔ
РΔФ1
РΔФ2
РΔФ3
Тц = 0,5 сек.
=0,2
tф=1
tф=2
tф=3
0
0,8
0,8
0,8
0,8
0,8
0,5
0,8
0,8
0,80
0,80
0,80
1
0,8
0,8
0,80
0,80
0,80
1,5
1,6
1
0,90
0,85
0,83
2
0,8
0,8
0,85
0,84
0,83
2,5
0,8
0,8
0,83
0,83
0,82
3
0,2
0,6
0,71
0,77
0,79
t, сек
3,5
0,8
0,8
0,76
0,78
0,79
4
0,8
0,8
0,78
0,78
0,79
4,5
1,2
1
0,89
0,84
0,83
5
0,8
0,8
0,84
0,83
0,82
5,5
0,9
0,9
0,87
0,85
0,83
6
0,8
0,8
0,84
0,83
0,83
6,5
0,6
0,6
0,72
0,78
0,79
7
0,8
0,8
0,76
0,78
0,79
7,5
0,92
0,92
0,84
0,82
0,81
6
8
0,8
0,8
0,82
0,81
0,81
8,5
0,8
0,8
0,81
0,81
0,81
На рисунке 4 приведена изменения уровня в барабане котла, снятое на реальном
объекте, без обработки до момента времени 16:07:10 и с ограничением приращения
измеряемого сигнала и фильтрации после.
В 16:07:10 введены дельта = 0,5 см и время фильтрации = 2 сек.
, см
0
, см
Рисунок 4. Значение уровня в барабане котла до и после ограничения приращения и
фильтрации
