Лада Х-Рей. СИСТЕМА ОХЛАЖДЕНИЯ - ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Лада Х-Рей. СИСТЕМА ОХЛАЖДЕНИЯ - ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, СНЯТИЕ / УСТАНОВКА ЭЛЕМЕНТОВ СИСТЕМЫ ОХЛАЖДЕНИЯ

Особенности устройства двигателя

Система охлаждения закрытого типа под давлением. В пробке расширительного бачка имеется предохранительный клапан. Система охлаждения двигателя включает в себя радиатор отопления салона, который расположен под панелью приборов.

Заправочный объем системы охлаждения двигателя:

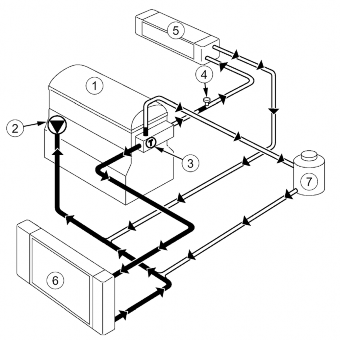

Рисунок 10-1 - Схема системы охлаждения двигателя:

1 - двигатель;

2 - водяной насос;

3 - термостат;

4 - штуцер для удаления воздуха;

5 - радиатор отопителя;

6 - радиатор системы охлаждения двигателя;

7 -расширительный бачок

Слив охлаждающей жидкости

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Отвернуть пробку 1, рисунок 10-2, расширительного бачка.

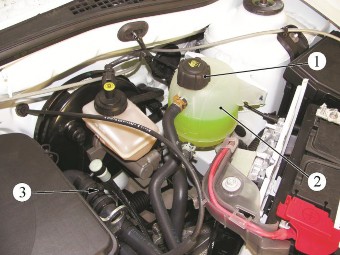

Рисунок 10-2 - Расширительный бачок системы охлаждения двигателя:

1 - пробка расширительного бачка;

2 - расширительный бачок системы охлаждения двигателя;

3 - штуцер системы охлаждения двигателя

Снять защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Установить технологическую емкость для сбора охлаждающей жидкости (емкость технологическая).

Снять хомут 1, рисунок 10-3, отводящего шланга 2 радиатора 3 системы охлаждения (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

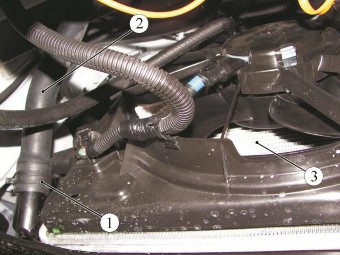

Рисунок 10-3 - Отсоединение отводящего шланга радиатора системы охлаждения двигателя:

1 - хомут;

2 - шланг отводящий;

3 - радиатор системы охлаждения двигателя

Отсоединить отводящий шланг радиатора.

Нагнетать струю сжатого воздуха через отверстие расширительного бачка для удаления охлаждающей жидкости с помощью пневматического пистолета.

Промывка системы охлаждения

Заполнить систему охлаждения водой через расширительный бачок.

Пролить воду через систему охлаждения, пока вода, вытекающая из отводящего шланга радиатора системы охлаждения, не станет чистой.

Заполнение системы охлаждения

Установить отводящий шланг 2, рисунок 10-3, на патрубок радиатора 3 системы охлаждения двигателя.

Установить хомут 1 отводящего шланга радиатора системы охлаждения (приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

Отвернуть пробку штуцера 3, рисунок 10-2, системы охлаждения двигателя для удаления воздуха.

Заполнить систему охлаждения двигателя охлаждающей жидкостью, заливая ее в расширительный бачок (жидкость охлаждающая в соответствии с действующим "Кодификатором основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Завернуть пробку штуцера для удаления воздуха, как только охлаждающая жидкость начнет вытекать непрерывной струей.

Установить пробку 1 расширительного бачка.

Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).

Запустить двигатель.

Дать двигателю поработать при 2500 об/мин, пока электровентилятор системы охлаждения не включится в третий раз.

Проверить работоспособность отопителя.

После остановки двигателя проверить отсутствие следов подтекания охлаждающей жидкости.

Довести уровень охлаждающей жидкости до метки "Maxi" на расширительном бачке.

Установить пробку расширительного бачка.

Установить защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.9, 1.19.10, 1.19.14.
