ВАЗ-21213 (Нива). Установка момента зажигания
Угол опережения зажигания до в.м.т. при частоте вращения коленчатого вала 750–800 мин–1 должен соответствовать данным подраздела 1.11. Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке. Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке: – соедините зажим «плюс» стробоскопа с выводом «плюс» аккумуляторной батареи, зажим массы – с выводом «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра. Обозначьте мелом для лучшей видимости метку 1 на шкиве коленчатого вала; – запустите двигатель и направьте мигающий поток света стробоскопа на метку на шкиве; если момент зажигания установлен правильно, то при холостом ходе двигателя положение метки на шкиве должно соответствовать данным приложения 3. Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть против часовой стрелки, а для уменьшения – по часовой стрелке. Затем снова проверьте установку момента зажигания. Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «–». Одно деление на фланце соответствует восьми градусам поворота коленчатого вала. Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией по эксплуатации стенда. Снятый с двигателя датчик-распределитель зажигания устанавливайте на место в следующем порядке: – поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем, продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 4; – снимите крышку с датчика-распределителя зажигания и поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке датчика-распределителя; – удерживая вал датчика-распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя; – закрепите датчик-распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.
7.5.3.
ВАЗ-21213 (Нива).
Проверка приборов зажигания на стенде
Проверка работы ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите датчик-распределитель зажигания на контрольно-испытательный стенд для проверки электрических приборов и соедините его с электродвигателем, имеющим регулируемую частоту вращения. 2. Соедините выводы датчика-распределителя зажигания с катушкой зажигания, с коммутатором и с аккумуляторной батареей стенда аналогично схеме системы зажигания автомобиля. Четыре клеммы крышки соедините с искровыми разрядниками, зазор между электродами которых регулируется. 3. Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик датчика-распределителя несколько минут по часовой стрелке с частотой 2000 мин–1. Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в датчике-распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда. 4. Во время работы датчик-распределитель зажигания не должен производить шума при любой частоте вращения валика. Снятие характеристик автоматического опережения зажигания Схема для снятия характеристик датчика-распределителя зажигания на стенде
Характеристика центробежного регулятора датчика-распределителя зажигания
Характеристика вакуумного регулятора датчика-распределителя зажигания

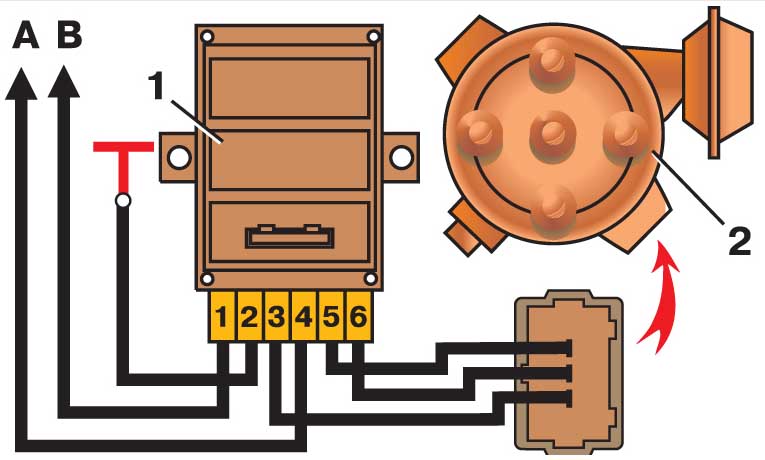

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите датчик-распределитель зажигания на стенд, соедините его выводы с выводами «3», «5» и «6» коммутатора 1 стенда (см. рис. Схема для снятия характеристик датчика-распределителя зажигания на стенде). Вывод «4» коммутатора соедините с клеммой «плюс» стенда, а вывод «1» – с клеммой «прерыватель» стенда. Установите зазор 7 мм между электродами разрядника. 2. Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 500–600 мин–1. По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений. 3. Повышая ступенчато частоту вращения на 200–300 мин–1, определяйте по диску число градусов опережения зажигания, соответствующее частоте вращения валика датчика-распределителя зажигания. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой (см. рис. Характеристика центробежного регулятора датчика-распределителя зажигания). 4. Если характеристика отличается от приведенной на этом рисунке, то ее можно привести в норму подгибанием стоек пружин грузиков центробежного регулятора. До 1500 мин–1 – подгибайте стойку тонкой пружины, а свыше 1500 мин–1 – толстой. Для уменьшения угла увеличивайте натяжение пружин, а для увеличения – уменьшайте. 5. Для снятия характеристики вакуумного регулятора опережения зажигания соедините штуцер вакуумного регулятора с вакуумным насосом стенда. 6. Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 1000 мин–1. По градуированному диску отметьте значение в градусах, при котором происходит одно из четырех искрений. 7. Плавно увеличивая разрежение, через каждые 26,7 гПа (20 мм рт. ст.) отмечайте число градусов опережения зажигания относительно первоначального значения. Полученную характеристику сравните с характеристикой (см. рис. Характеристика вакуумного регулятора датчика-распределителя зажигания). Проверка бесконтактного датчика Схема для проверки бесконтактного датчика на снятом датчике- распределителе зажигания Схема для проверки бесконтактного датчика на автомобиле ПОРЯДОК ВЫПОЛНЕНИЯ 1. С выхода датчика снимается напряжение, если в его зазоре находится стальной экран. Если экрана в зазоре нет, то напряжение на выходе датчика близко к нулю. 2. На снятом с двигателя датчике-распределителе зажигания датчик можно проверить по схеме (см. рис. Схема для проверки бесконтактного датчика на снятом датчике- распределителе зажигания), при напряжении питания 8–14 В. 3. Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно резко меняться от минимального – не более 0,4 В, до максимального – не более, чем на 3 В меньшего напряжения питания. 4. На автомобиле датчик можно проверить по схеме (см. рис. Схема для проверки бесконтактного датчика на автомобиле). Между штепсельным разъемом датчика- распределителя зажигания и разъемом жгута проводов подключается переходной разъем 2 с вольтметром. Включите зажигание и, медленно поворачивая специальным ключом коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно быть в указанных выше пределах.
ВАЗ-21213 (Нива). Датчик-распределитель зажигания 3810.3706
Проверка работы ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите датчик-распределитель зажигания на контрольно-испытательный стенд для проверки электрических приборов и соедините его с электродвигателем, имеющим регулируемую частоту вращения. 2. Соедините выводы датчика-распределителя зажигания с катушкой зажигания, с коммутатором и с аккумуляторной батареей стенда аналогично схеме системы зажигания автомобиля. Четыре клеммы крышки соедините с искровыми разрядниками, зазор между электродами которых регулируется. 3. Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик датчика-распределителя несколько минут по часовой стрелке с частотой 2000 мин–1. Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в датчике-распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда. 4. Во время работы датчик-распределитель зажигания не должен производить шума при любой частоте вращения валика. Снятие характеристик автоматического опережения зажигания Схема для снятия характеристик датчика-распределителя зажигания на стенде
Характеристика центробежного регулятора датчика-распределителя зажигания
Характеристика вакуумного регулятора датчика-распределителя зажигания
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите датчик-распределитель зажигания на стенд, соедините его выводы с выводами «3», «5» и «6» коммутатора 1 стенда (см. рис. Схема для снятия характеристик датчика-распределителя зажигания на стенде). Вывод «4» коммутатора соедините с клеммой «плюс» стенда, а вывод «1» – с клеммой «прерыватель» стенда. Установите зазор 7 мм между электродами разрядника. 2. Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 500–600 мин–1. По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений. 3. Повышая ступенчато частоту вращения на 200–300 мин–1, определяйте по диску число градусов опережения зажигания, соответствующее частоте вращения валика датчика-распределителя зажигания. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой (см. рис. Характеристика центробежного регулятора датчика-распределителя зажигания). 4. Если характеристика отличается от приведенной на этом рисунке, то ее можно привести в норму подгибанием стоек пружин грузиков центробежного регулятора. До 1500 мин–1 – подгибайте стойку тонкой пружины, а свыше 1500 мин–1 – толстой. Для уменьшения угла увеличивайте натяжение пружин, а для увеличения – уменьшайте. 5. Для снятия характеристики вакуумного регулятора опережения зажигания соедините штуцер вакуумного регулятора с вакуумным насосом стенда. 6. Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 1000 мин–1. По градуированному диску отметьте значение в градусах, при котором происходит одно из четырех искрений. 7. Плавно увеличивая разрежение, через каждые 26,7 гПа (20 мм рт. ст.) отмечайте число градусов опережения зажигания относительно первоначального значения. Полученную характеристику сравните с характеристикой (см. рис. Характеристика вакуумного регулятора датчика-распределителя зажигания). Проверка бесконтактного датчика Схема для проверки бесконтактного датчика на снятом датчике- распределителе зажигания Схема для проверки бесконтактного датчика на автомобиле ПОРЯДОК ВЫПОЛНЕНИЯ 1. С выхода датчика снимается напряжение, если в его зазоре находится стальной экран. Если экрана в зазоре нет, то напряжение на выходе датчика близко к нулю. 2. На снятом с двигателя датчике-распределителе зажигания датчик можно проверить по схеме (см. рис. Схема для проверки бесконтактного датчика на снятом датчике- распределителе зажигания), при напряжении питания 8–14 В. 3. Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно резко меняться от минимального – не более 0,4 В, до максимального – не более, чем на 3 В меньшего напряжения питания. 4. На автомобиле датчик можно проверить по схеме (см. рис. Схема для проверки бесконтактного датчика на автомобиле). Между штепсельным разъемом датчика- распределителя зажигания и разъемом жгута проводов подключается переходной разъем 2 с вольтметром. Включите зажигание и, медленно поворачивая специальным ключом коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно быть в указанных выше пределах.
7.5.3.2.
ВАЗ-21213 (Нива).
Катушка зажигания
7.5.3.3. Коммутатор Схема для проверки коммутатора
Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме, приведенной на рисунке. Выходное сопротивление генератора должно быть 100–500 Ом. Осциллограф желательно применять двухканальный. 1-й канал – для импульсов генератора, а 2-й для импульсов коммутатора. На клеммы «3» и «6» коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/ Ти) равна 3. Форма импульсов на экране осциллографа
Максимальное напряжение Umax – 10 В, а минимальное Umin не более 0,4 В (осцилограмма II). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме I. Для коммутаторов 3620.3734 и 76.3734 при напряжении питания (13,5±0,5) В величина силы тока (В) должна быть 7,5–8,5 А. Время накопления тока (А) не нормируется. Для коммутатора RT1903 при напряжении питания (13,5±0,2) В и частоте импульсов 25 Гц сила тока составляет 7–8 А, а время накопления тока 5,5–11,5 мс. Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7,3–7,7 А, а время накопления тока не нормируется. Для коммутатора К563.3747 при напряжении питания (13,5±0,5) В и частоте 33,3 Гц величина силы тока составляет 7,3–7,7 А, а время накопления тока не нормируется. Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.
7.5.3.5.
ВАЗ-21213 (Нива).
Выключатель зажигания
Напряжение от аккумуляторной батареи и генератора подводится к контактам «30» и «30/1». Свободный штекер «INT» служит для подключения радиоприемника. Вид на контактную часть выключателя зажигания
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение III (стоянка) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения III (стоянка) в положение 0 (выключено). Ключ должен выниматься из замка только в положении III. При установке контактной части в корпус выключателя ее надо располагать так, чтобы штекеры «15» и «30» находились со стороны запорного стержня, как указано на рисунке, при этом широкий выступ контактной части войдет в широкий паз корпуса выключателя.
ВАЗ-21213 (Нива).
Проверка элементов для подавления радиопомех
