Грузовик Iveco Stralis. Руководство по эксплуатации - часть 297

TRALIS

КУЗОВ И ШАССИ

Рисунок 57

Рисунок 58

550748

ЗАМЕНА НЕОПУСКНЫХ СТЕКОЛ

Снятие

Снимите боковые зеркала вместе с рычагами, как это опи&
сано в соответствующей операции.
Снимите обшивку двери, как это описано в операции
550740.

Снимите наружное уплотнение (1), установите на стекло
присоски приспособления 99378031 (2).

Перед тем, как начать срезать уплотнитель, необхо&
димо оклеить дверь около проема малярным скот&
чем, чтобы не повредить окрашенные поверхности.

Срезку уплотнения необходимо начинать с угла стекла,
указанного на рисунке стрелкой. Срежьте уплотнение по
всему периметру стекла. Вытащите стекло, потянув за руко&
ятку присосок (2).

Во время срезки уплотнения не используйте сма&
зочных материалов. Ножи для срезки уплотнения
должны быть остро заточенными.

Подготовка проема окна

Подходящим ножом срежьте остатки старого герметика, оста&
вив равномерный по толщине слой (0,25 – 1 мм), чтобы не по&
вредить находящуюся под ним окрашенную поверхность. Уда&
лите пыль и обезжирьте подготавливаемую поверхность специ&
альной салфеткой BETACLEAN 3300, содержащейся в наборе
BETASEAL 1703 Sprint (КАТАЛОГ З/Ч IVECO 93162553).

Оставшийся слой герметика в проеме окна послу&
жит основой для вклейки нового стекла.

В случае если проем окна окрашивался, перед
вклейкой нового стекла, нанесите на контактную
поверхность грунтовку COMBI 5061 из набора и
подождите 15 минут.

Подготовка стекла

❑ Обезжирьте указанную на рисунке темным фоном об&

ласть стекла салфеткой BETACLEAN 3300 из набора.

Даже в случае использования нового стекла обез&
жирьте указанную область салфеткой BETACLEAN
3300.

❑ Лопаткой, входящей в состав набора, нанесите на от&

меченную темным фоном область стекла усилитель ад&
гезии (грунтовку COMBI 5061) для улучшения сцепных
свойств поверхности. Не следует наносить грунтовку
поверх оставшегося старого герметика.

❑ Подождите 15 минут до полного высыхания грунтовки

COMBI 5061.

Установка

Установите с внутренней стороны двери уплотне&
ния, стараясь не касаться участков, на которые был
нанесен усилитель адгезии (грунтовка). Установите
на стекло резиновое уплотнение. Приложите стек&
ло и отцентрируйте его по проему.

Зафиксируйте стекло в проеме полосками маляр&
ного скотча и отметьте его положение относитель&
но установочного места. Удалите малярный скотч и
снимите стекло.

КУЗОВ И ШАССИ

TRALIS

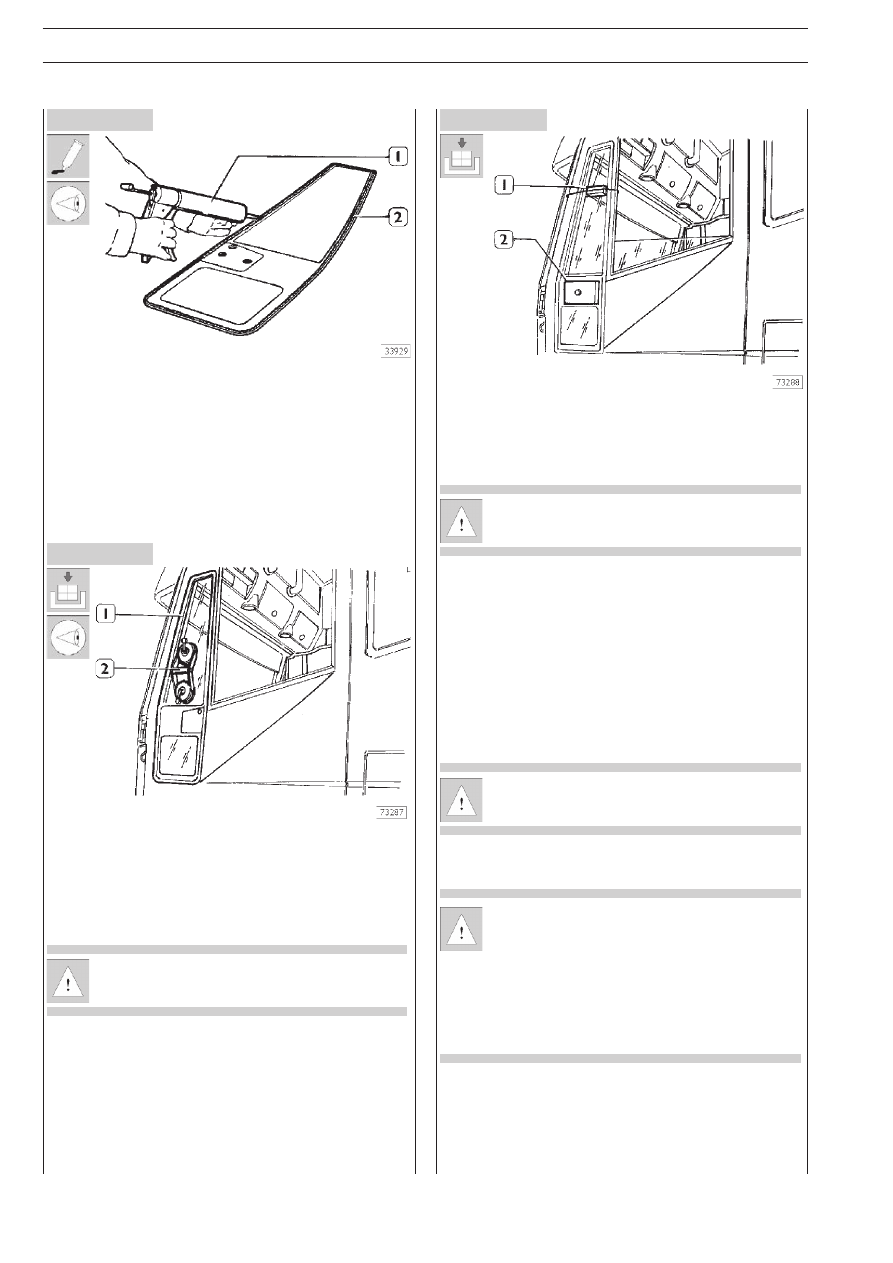

Рисунок 61

Рисунок 60

Рисунок 59

Пневматическим пистолетом нанесите как можно более
равномерно полосу герметика BETASEAL 1703 SPRINT по
периметру стекла.

Начинать следует с центра нижней стороны стекла и следо&
вать далее по периметру, не прерывая процесса.

Срежьте носик баллона с герметиком таким образом, что&
бы сечение выдавливаемого валика имело треугольную
форму, длину основания 5 – 7 мм и высоту 12 мм.

Установите стекло в проеме, удерживая его за рукоятку
присосок (2);
❑ Отцентрируйте стекло в проеме в соответствии с мет&

ками, нанесенными при помощи малярного скотча.

Стекло должно быть установлено в проеме в тече&
ние 15 минут с момента нанесения герметика.

Прижмите стекло в установленном положении с помощью
двух деревянных брусков (1) и (2), расположенных так, как
это изображено на рисунке.

Стекло должно находиться под давлением не ме&
нее 1 часа.

Перед тем, как снова установить демонтированные детали,
удостоверьтесь в полной герметичности соединения стекла
с металлом по всему периметру.
На наружный периметр стекла губкой нанесите слой мыльной
воды. Изнутри направьте на стекло поток сжатого воздуха.
В негерметичных местах будет наблюдаться образование
пузырьков. Обезжирьте негерметичный участок и заполните
его герметиком.
После полного высыхания герметика срежьте подтеки с
внутренней стороны острым ножом и удалите их пинцетом.

Соблюдайте осторожность, чтобы не повредить но&
жом окраску, нанесенную на стекло.

Установите в обратном порядке снятые детали, затем вы&
мойте стекло.

Автомобиль не должен перемещаться или посту&
пать в распоряжение заказчика в течение по мень&
шей мере полутора часов с момента ремонта, при
температуре окружающего воздуха 23°С и отно&
сительной влажности воздуха 50%.
При более низкой температуре или меньшей влаж&
ности воздуха, указанное выше время ожидания
следует увеличить.

TRALIS

КУЗОВ И ШАССИ

Редакция — Апрель 2002 г.

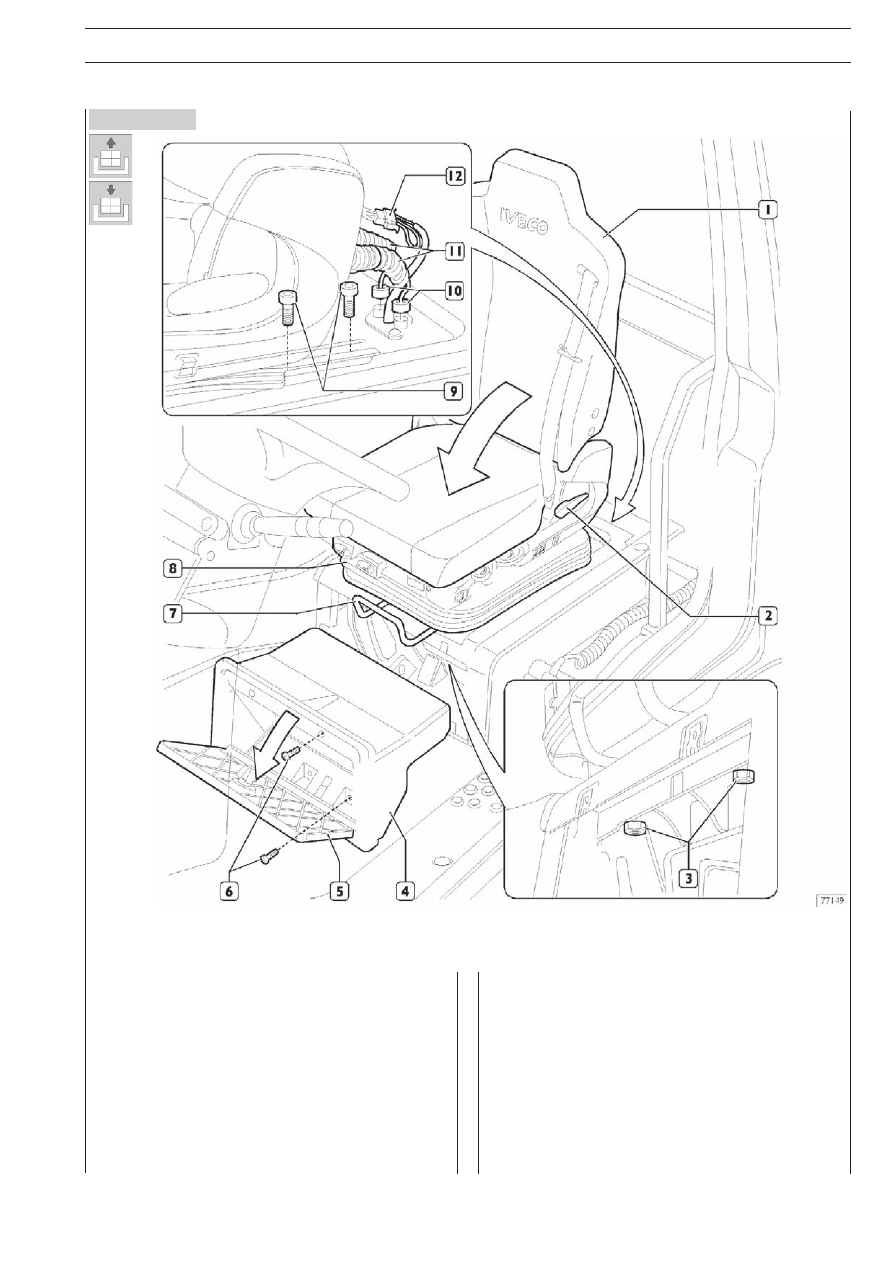

Рисунок 62

Снятие

Откройте крышку (5) вещевого ящика (4). Отверните крепеж&
ные винты (6) и снимите вещевой ящик (4).
Потяните рычаг (7) и подвиньте сиденье (8) вперед до предела.
Рычагом (2) сложите спинку (1). Снимите трубки пневмоподве&
ски (11), разъединив быстросъемные штуцеры (10).
Отсоедините электрический разъем (12) от электросистемы
автомобиля.
Отверните гайки (3) и крепежные болты (9) и снимите сиденье
(8).

Установка

Для установки сиденья следует выполнить описанные выше
операции в обратном порядке.

СИДЕНЬЕ ВОДИТЕЛЯ

КУЗОВ И ШАССИ

TRALIS

Редакция — Апрель 2002 г.

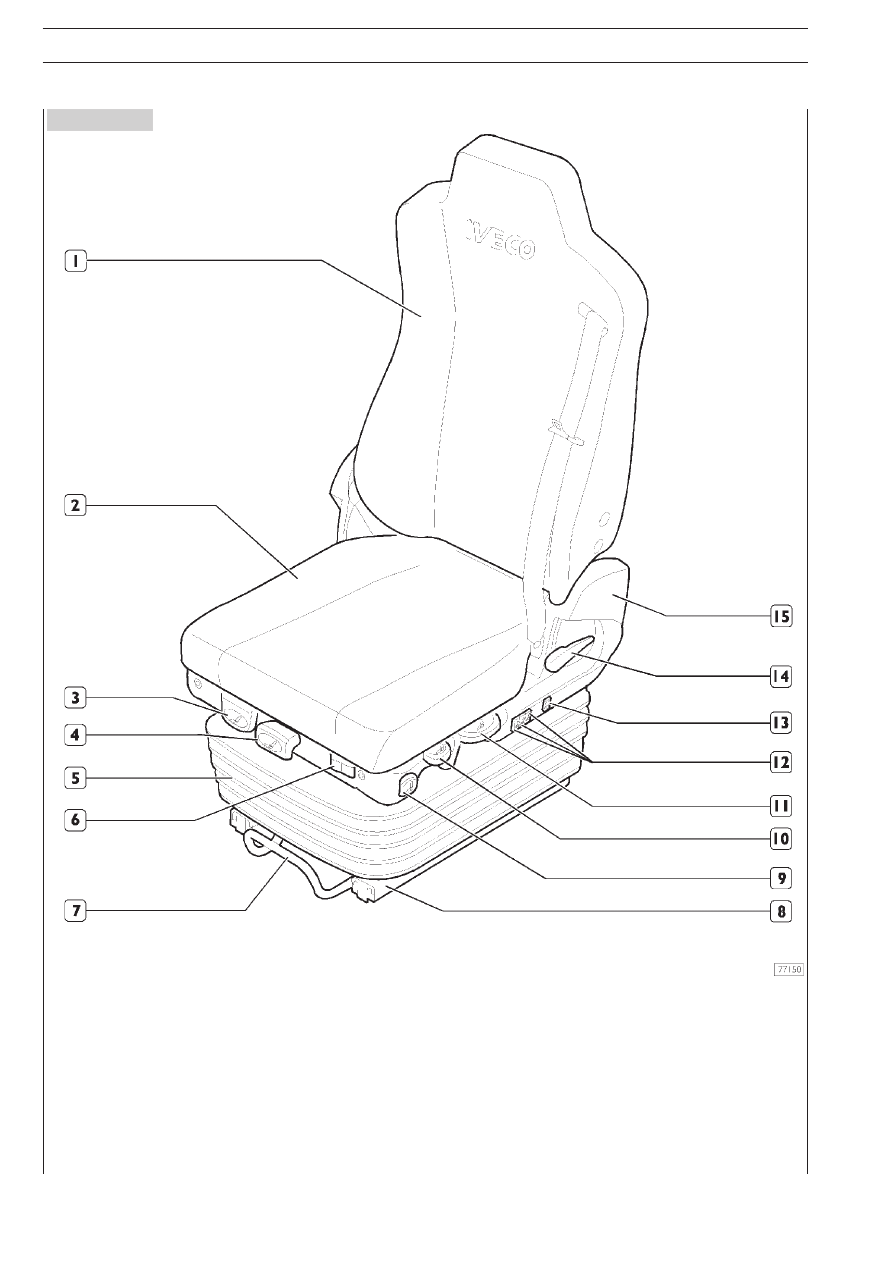

Рисунок 63

1. Спинка — 2. Подушка — 3. Клавиша регулировки наклона сиденья — 4. Ручка регулировки положения подушки по глуби&

не — 5. Кожух — 6. Клавиша регулировки продольной амортизации — 7. Ручка продольной регулировки — 8. Направляющие —

9. Клавиша быстрого опускания сиденья — 10. Ручка регулировки вертикальной амортизации — 11. Ручка регулировки сиде&

нья по высоте — 12. Клавиша регулировки пневматической опоры в области поясницы (I.P.S.) — 13. Выключатель подогрева

сиденья — 14. Рычаг регулировки спин

Расположение элементов сиденья
